JMA-QE Series 12

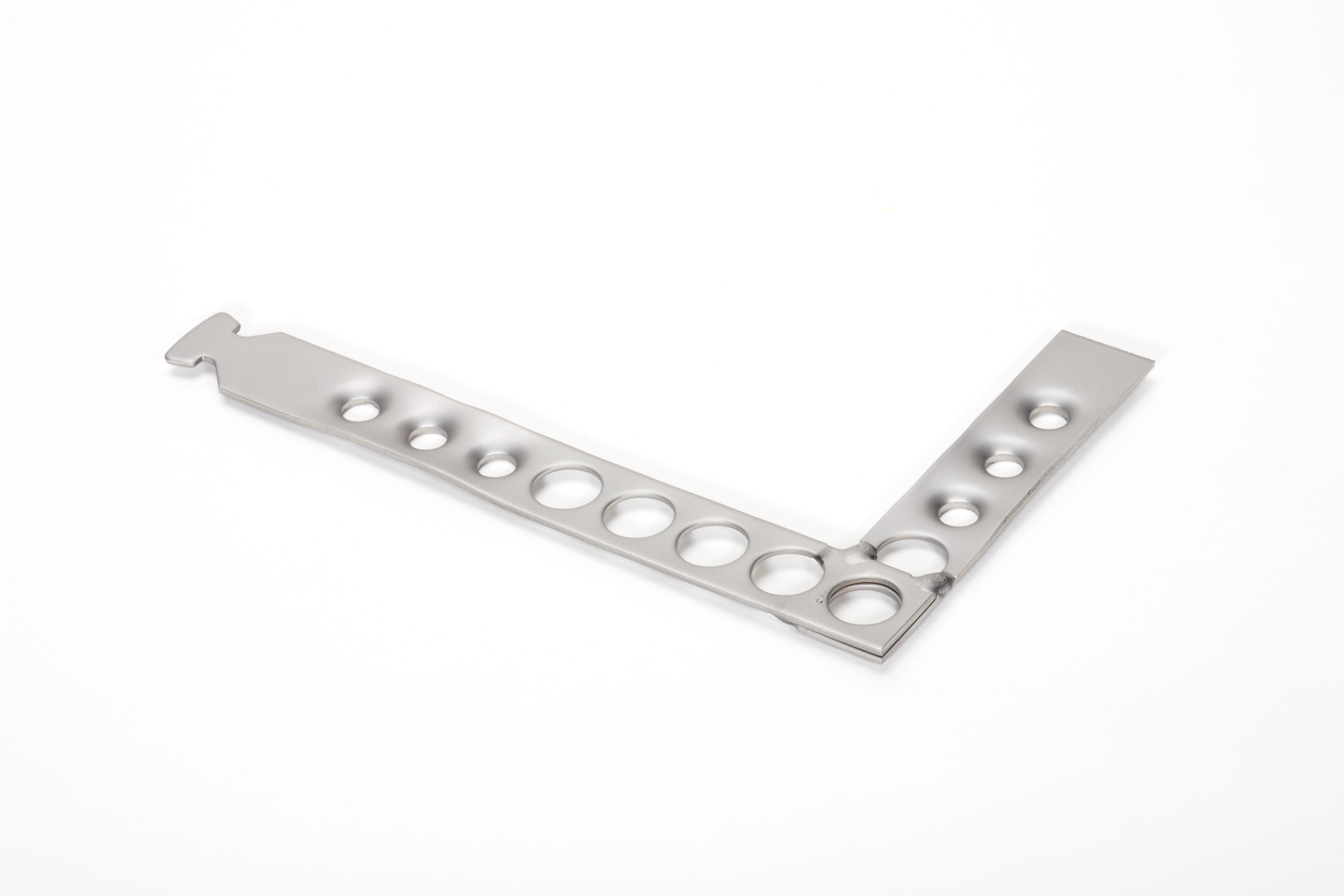

Brick tie anchor for fastening masonry to channels

The brick tie anchor JMA-QE in L-shape of the series 12 is made of stainless steel or hot-dip galvanised steel and is suitable for the profiles Kt 25/15-D and K 28/15.

Get in touchDownload datasheet

Variants

Article

H

Höhe

B

Breite

L

Länge

L1

Länge 1

L2

Länge 2

G

Gewicht je Lagermengeneinheit

  • MA120120QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    120 mm
    Länge
    145 mm
    Länge 1
    20 mm
    Länge 2
    120 mm
    Gewicht je Lagermengeneinheit
    0.123 kg
    More information
  • MA120120QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    120 mm
    Länge
    145 mm
    Länge 1
    20 mm
    Länge 2
    120 mm
    Gewicht je Lagermengeneinheit
    0.174 kg
    More information
  • MA120180QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    180 mm
    Länge
    145 mm
    Länge 1
    20 mm
    Länge 2
    120 mm
    Gewicht je Lagermengeneinheit
    0.143 kg
    More information
  • MA120180QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    180 mm
    Länge
    145 mm
    Länge 1
    20 mm
    Länge 2
    120 mm
    Gewicht je Lagermengeneinheit
    0.191 kg
    More information
  • MA120300QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    300 mm
    Länge
    145 mm
    Länge 1
    20 mm
    Länge 2
    120 mm
    Gewicht je Lagermengeneinheit
    0.130 kg
    More information
  • MA120300QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    300 mm
    Länge
    145 mm
    Länge 1
    20 mm
    Länge 2
    120 mm
    Gewicht je Lagermengeneinheit
    0.169 kg
    More information
  • MA180120QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    120 mm
    Länge
    205 mm
    Länge 1
    20 mm
    Länge 2
    180 mm
    Gewicht je Lagermengeneinheit
    0.143 kg
    More information
  • MA180120QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    120 mm
    Länge
    205 mm
    Länge 1
    20 mm
    Länge 2
    180 mm
    Gewicht je Lagermengeneinheit
    0.191 kg
    More information
  • MA180180QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    180 mm
    Länge
    205 mm
    Länge 1
    20 mm
    Länge 2
    180 mm
    Gewicht je Lagermengeneinheit
    0.164 kg
    More information
  • MA180180QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    180 mm
    Länge
    205 mm
    Länge 1
    20 mm
    Länge 2
    180 mm
    Gewicht je Lagermengeneinheit
    0.208 kg
    More information
  • MA180300QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    300 mm
    Länge
    205 mm
    Länge 1
    20 mm
    Länge 2
    180 mm
    Gewicht je Lagermengeneinheit
    0.130 kg
    More information
  • MA180300QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    300 mm
    Länge
    205 mm
    Länge 1
    20 mm
    Länge 2
    180 mm
    Gewicht je Lagermengeneinheit
    0.212 kg
    More information
  • MA300120QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    3 mm
    Breite
    120 mm
    Länge
    325 mm
    Länge 1
    20 mm
    Länge 2
    300 mm
    Gewicht je Lagermengeneinheit
    0.185 kg
    More information
  • MA300120QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    3 mm
    Breite
    120 mm
    Länge
    325 mm
    Länge 1
    20 mm
    Länge 2
    300 mm
    Gewicht je Lagermengeneinheit
    0.169 kg
    More information
  • MA300180QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    3 mm
    Breite
    180 mm
    Länge
    325 mm
    Länge 1
    20 mm
    Länge 2
    300 mm
    Gewicht je Lagermengeneinheit
    0.205 kg
    More information
  • MA300180QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    3 mm
    Breite
    180 mm
    Länge
    325 mm
    Länge 1
    20 mm
    Länge 2
    300 mm
    Gewicht je Lagermengeneinheit
    0.169 kg
    More information
  • MA300300QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    3 mm
    Breite
    300 mm
    Länge
    325 mm
    Länge 1
    20 mm
    Länge 2
    300 mm
    Gewicht je Lagermengeneinheit
    0.130 kg
    More information
  • MA300300QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    3 mm
    Breite
    300 mm
    Länge
    325 mm
    Länge 1
    20 mm
    Länge 2
    300 mm
    Gewicht je Lagermengeneinheit
    0.169 kg
    More information
  • MA85120QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    120 mm
    Länge
    105 mm
    Länge 1
    20 mm
    Länge 2
    85 mm
    Gewicht je Lagermengeneinheit
    0.109 kg
    More information
  • MA85120QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    120 mm
    Länge
    105 mm
    Länge 1
    20 mm
    Länge 2
    85 mm
    Gewicht je Lagermengeneinheit
    0.152 kg
    More information
  • MA85180QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    180 mm
    Länge
    105 mm
    Länge 1
    20 mm
    Länge 2
    85 mm
    Gewicht je Lagermengeneinheit
    0.130 kg
    More information
  • MA85180QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    180 mm
    Länge
    105 mm
    Länge 1
    20 mm
    Länge 2
    85 mm
    Gewicht je Lagermengeneinheit
    0.169 kg
    More information
  • MA85300QE12 A4
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    300 mm
    Länge
    105 mm
    Länge 1
    20 mm
    Länge 2
    85 mm
    Gewicht je Lagermengeneinheit
    0.130 kg
    More information
  • MA85300QE12 FV
    JORDAHL Maueranschlussanker JMA-QE
    Höhe
    2 mm
    Breite
    300 mm
    Länge
    105 mm
    Länge 1
    20 mm
    Länge 2
    85 mm
    Gewicht je Lagermengeneinheit
    0.169 kg
    More information
