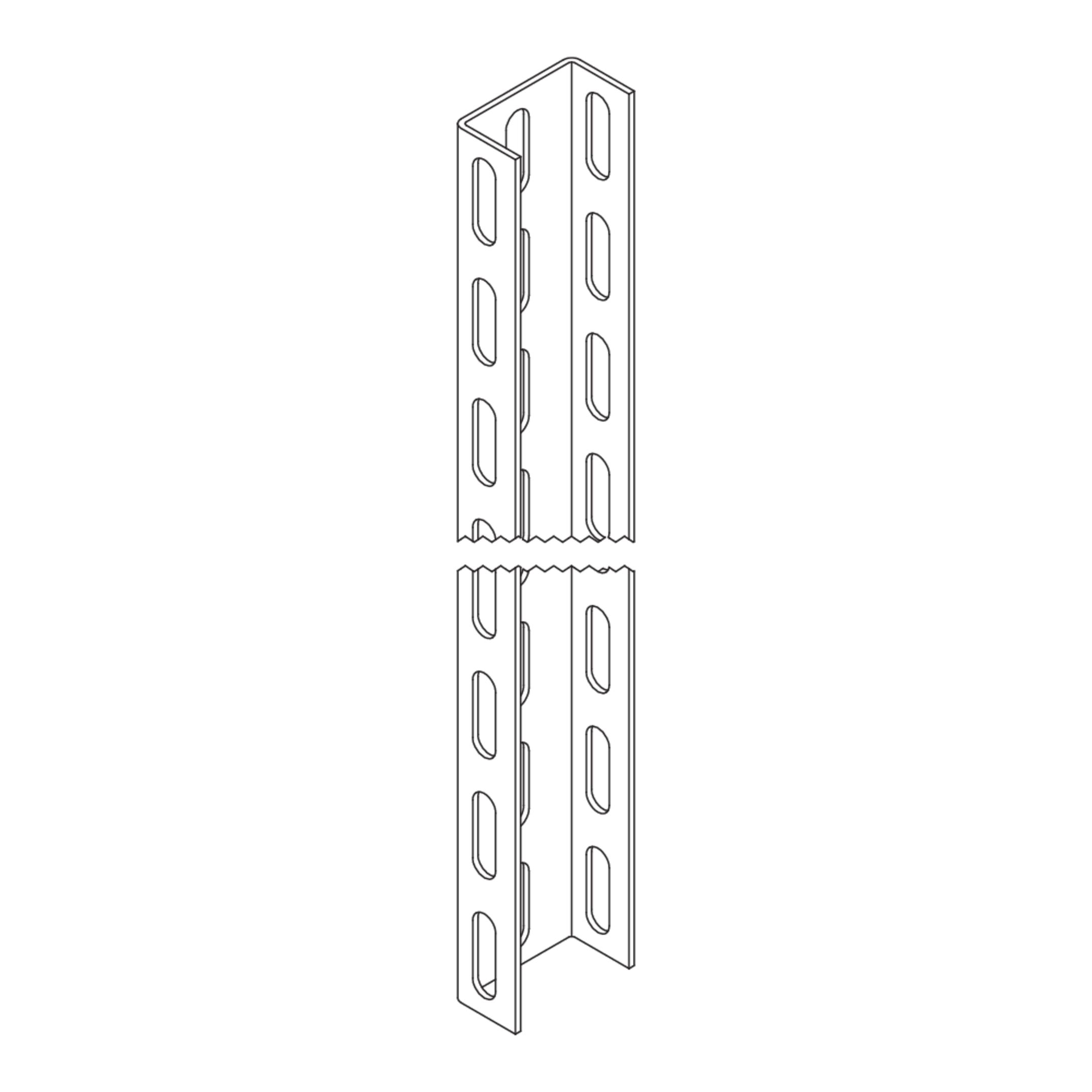

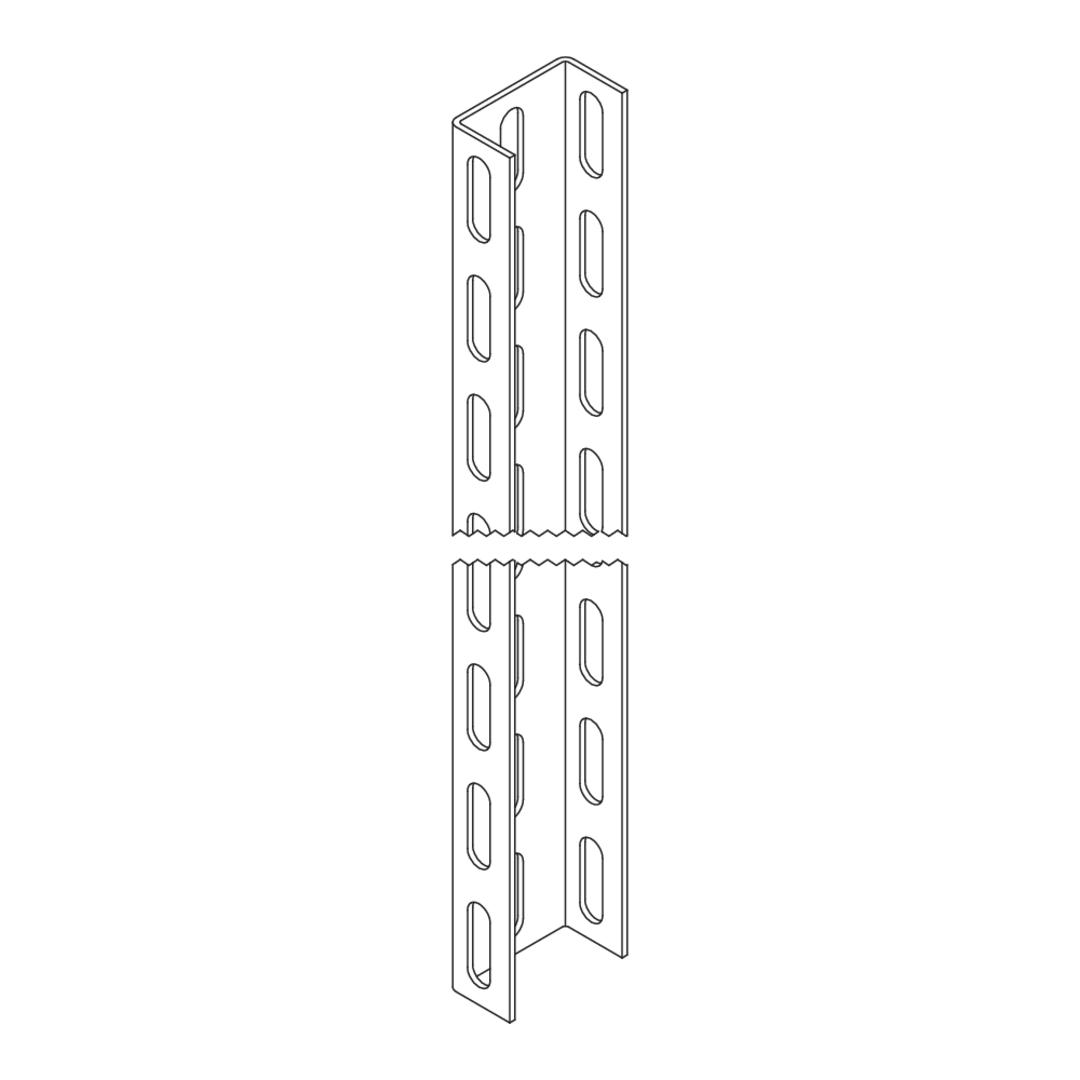

KHU 57

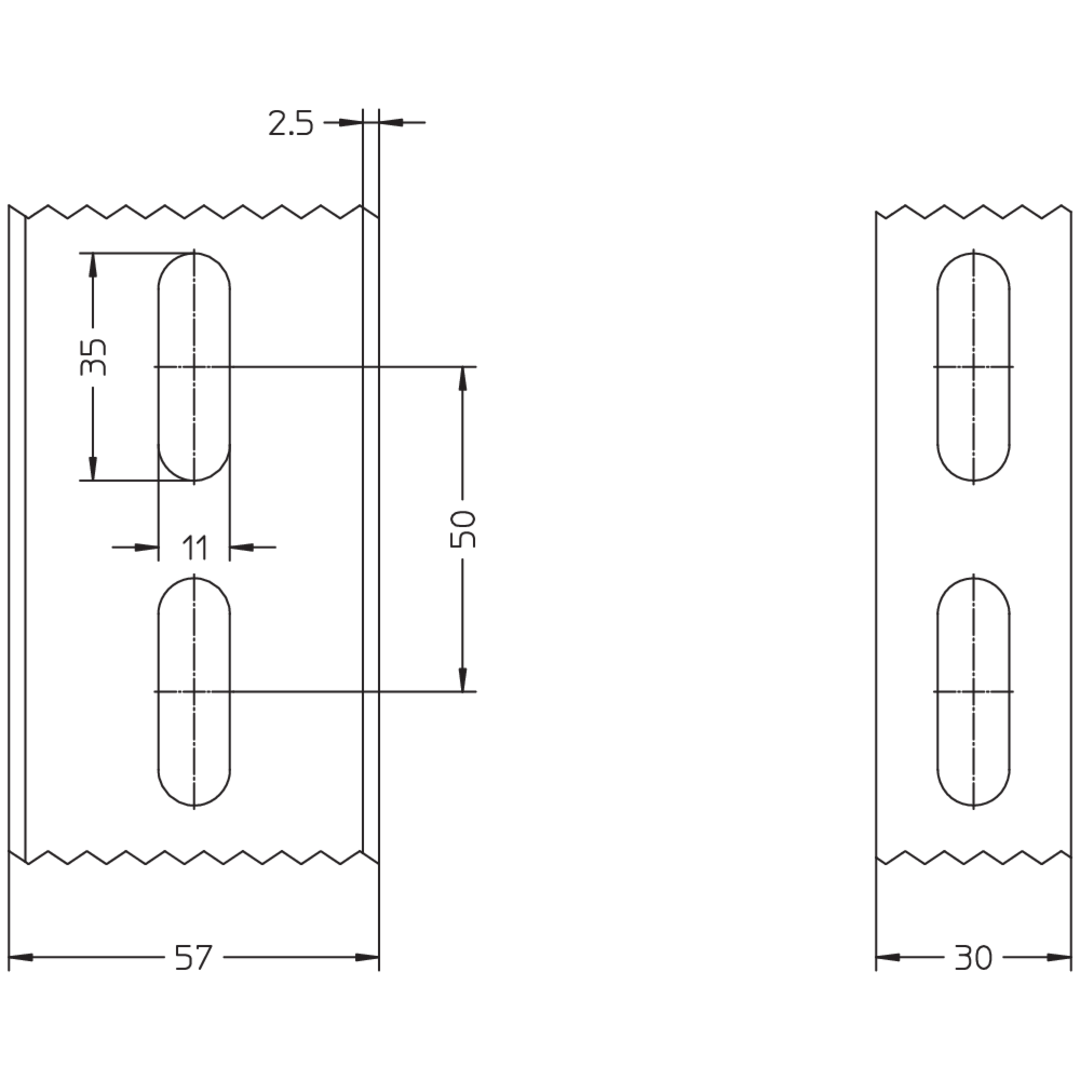

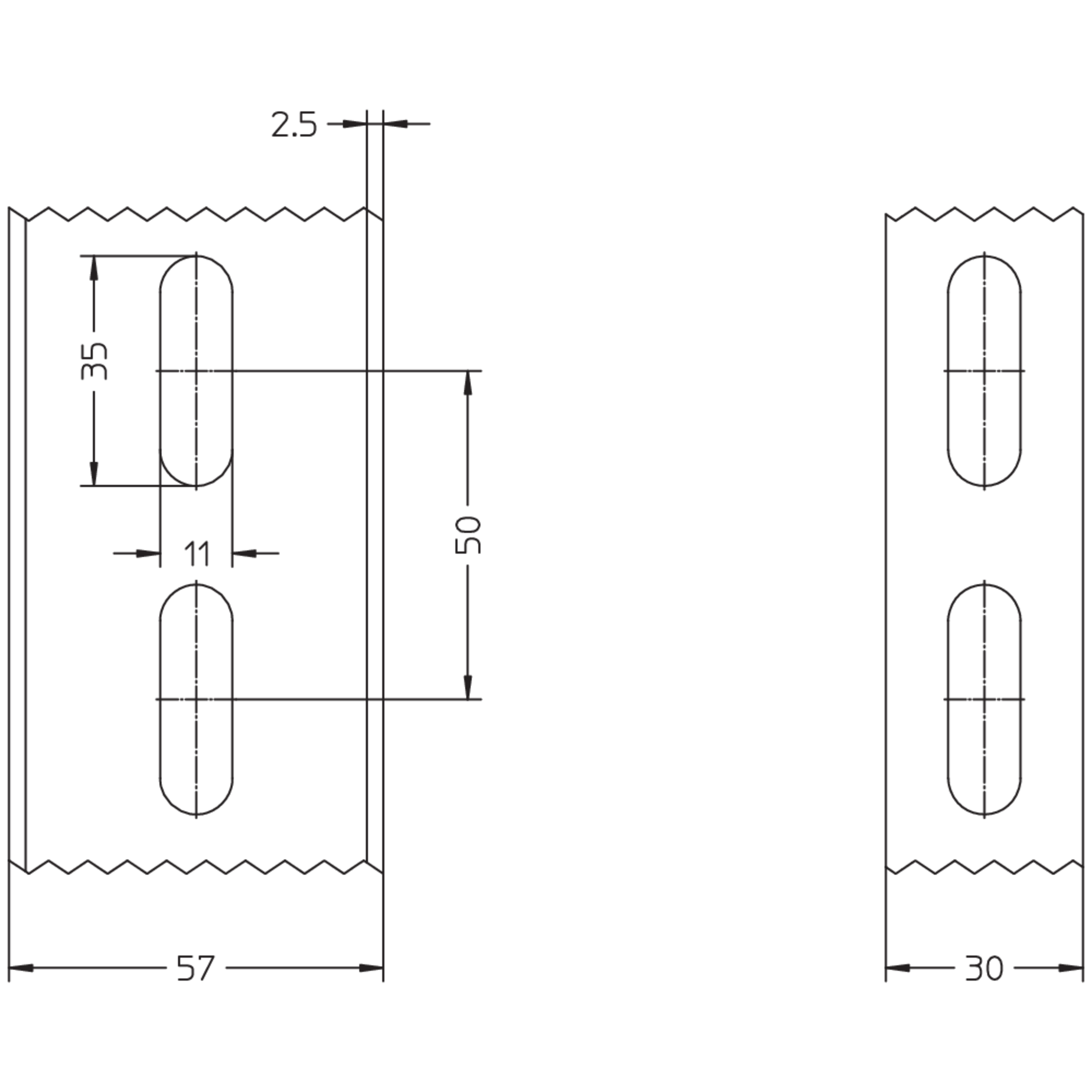

Bracket support, 57x30 mm

The bracket holder KHU 57 can be easily used as a construction profile due to its continuous perforation on three sides. It consists of a U profile 57 x 30 mm (material thickness 2.5 mm thick). Using the support piece enables higher load-bearing capacities to be achieved. We provide components in various materials and surface finishes to ensure that the corrosion requirements are met for all sorts of applications.

Get in touch Download datasheet

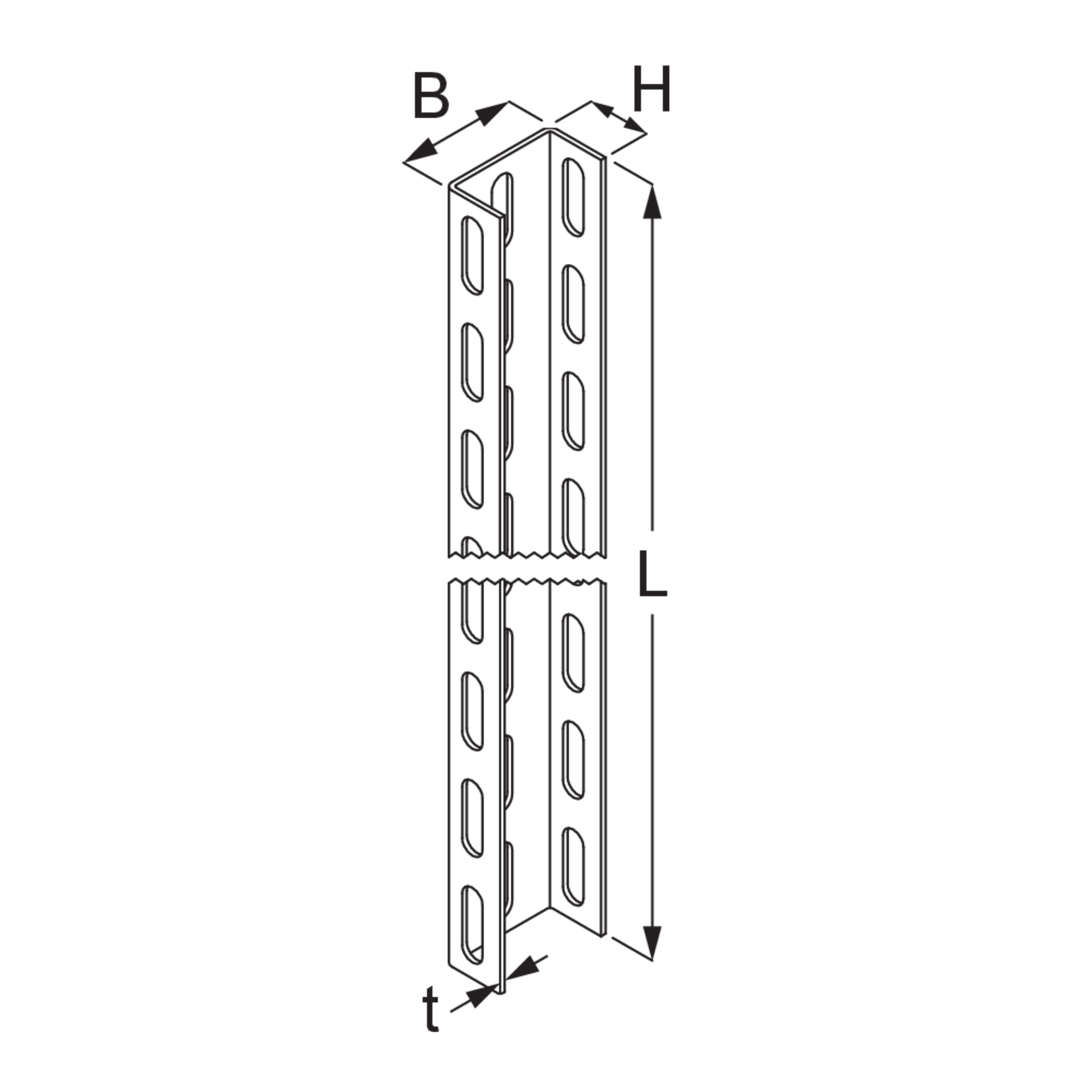

Variants

Stahl, band-/sendzimirverzinkt

Article

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KHU 57-02S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.340 kg
    More information
  • KHU 57-03S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.510 kg
    More information
  • KHU 57-04S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.680 kg
    More information
  • KHU 57-05S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.850 kg
    More information
  • KHU 57-06S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    600 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.020 kg
    More information
  • KHU 57-07S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    700 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.190 kg
    More information
  • KHU 57-08S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    800 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.360 kg
    More information
  • KHU 57-09S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    900 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.530 kg
    More information
  • KHU 57-10S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.700 kg
    More information
  • KHU 57-11S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1100 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.870 kg
    More information
  • KHU 57-12S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.040 kg
    More information
  • KHU 57-13S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.210 kg
    More information
  • KHU 57-14S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.380 kg
    More information
  • KHU 57-15S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.550 kg
    More information
  • KHU 57-30S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    3000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    5.090 kg
    More information
  • KHU 57-60S
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    10.180 kg
    More information

Stahl, stück-/tauchfeuerverzinkt

Article

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KHU 57-02F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.360 kg
    More information
  • KHU 57-03F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.550 kg
    More information
  • KHU 57-04F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.730 kg
    More information
  • KHU 57-05F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.910 kg
    More information
  • KHU 57-06F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    600 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.090 kg
    More information
  • KHU 57-07F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    700 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.270 kg
    More information
  • KHU 57-08F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    800 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.450 kg
    More information
  • KHU 57-09F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    900 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.630 kg
    More information
  • KHU 57-10F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.820 kg
    More information
  • KHU 57-11F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1100 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.000 kg
    More information
  • KHU 57-12F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.180 kg
    More information
  • KHU 57-13F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.360 kg
    More information
  • KHU 57-14F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.540 kg
    More information
  • KHU 57-15F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.720 kg
    More information
  • KHU 57-30F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    3000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    5.450 kg
    More information
  • KHU 57-60F
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    10.890 kg
    More information

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Article

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KHU 57-02E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.340 kg
    More information
  • KHU 57-03E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.510 kg
    More information
  • KHU 57-04E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.680 kg
    More information
  • KHU 57-05E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.850 kg
    More information
  • KHU 57-06E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    600 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.030 kg
    More information
  • KHU 57-07E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    700 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.200 kg
    More information
  • KHU 57-08E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    800 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.370 kg
    More information
  • KHU 57-09E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    900 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.540 kg
    More information
  • KHU 57-10E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.710 kg
    More information
  • KHU 57-11E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1100 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.880 kg
    More information
  • KHU 57-12E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.050 kg
    More information
  • KHU 57-13E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.220 kg
    More information
  • KHU 57-14E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.390 kg
    More information
  • KHU 57-15E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.560 kg
    More information
  • KHU 57-30E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    3000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    5.120 kg
    More information
  • KHU 57-60E
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    10.250 kg
    More information

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Article

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KHU 57-02E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.350 kg
    More information
  • KHU 57-03E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.520 kg
    More information
  • KHU 57-04E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.690 kg
    More information
  • KHU 57-05E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    0.870 kg
    More information
  • KHU 57-06E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    600 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.040 kg
    More information
  • KHU 57-07E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    700 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.210 kg
    More information
  • KHU 57-08E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    800 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.380 kg
    More information
  • KHU 57-09E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    900 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.560 kg
    More information
  • KHU 57-10E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.730 kg
    More information
  • KHU 57-11E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1100 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    1.900 kg
    More information
  • KHU 57-12E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1200 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.080 kg
    More information
  • KHU 57-13E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1300 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.250 kg
    More information
  • KHU 57-14E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1400 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.420 kg
    More information
  • KHU 57-15E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    1500 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    2.590 kg
    More information
  • KHU 57-30E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    3000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    5.190 kg
    More information
  • KHU 57-60E4
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    6000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    10.380 kg
    More information

Stahl, galvanisch verzinkt

Article

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • KHU 57-30GV
    Konsolhalter
    Profilhöhe
    30 mm
    Profilbreite
    57 mm
    Länge
    3000 mm
    Materialstärke
    2.5 mm
    Gewicht je Lagermengeneinheit
    5.090 kg
    More information

Tender texts

Ausschreiben.de

Tender text for this product

Open Link
Heinze.de

Tender text for this product

Open Link

Downloads

  • Price list Building extension 2025

    Valid from February 1st, 2025, updated version from 27/01/2025.

    PDF, 46 MB

    de en

  • Support systems Assembling instruction

    Montageanleitung

    PDF, 2 MB

    de en

  • Support systems - Technical information

    Technical information

    PDF, 19 MB

    de en

Included accessories

Our finishing services

Whether apartment blocks, office complexes or industrial plants: as your reliable partner for numerous applications and construction phases, we support you in every project with expert advice and support services. This allows you to concentrate fully on your core business.

Consulting, planning, design

Installation services

Individualised solutions
