RB 110

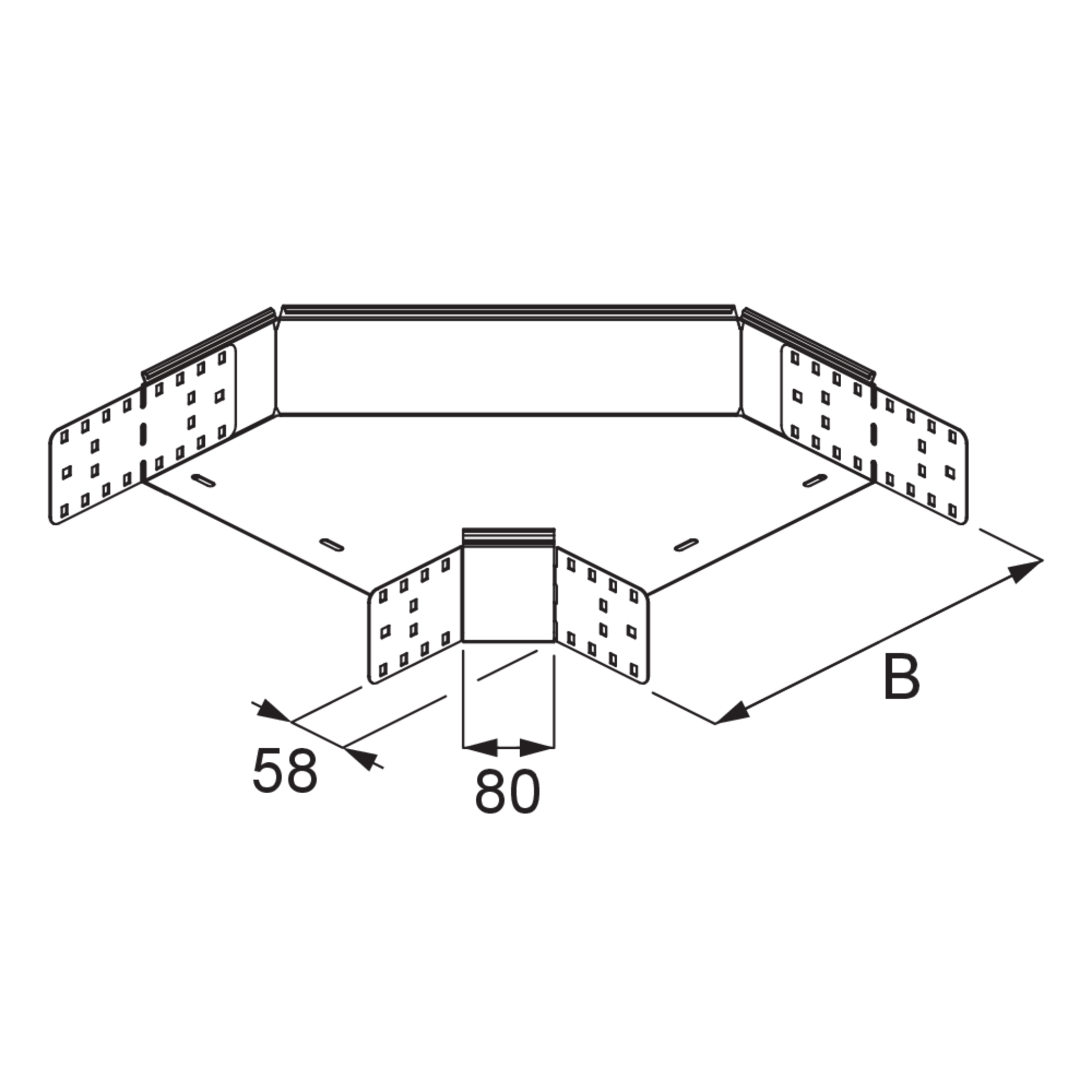

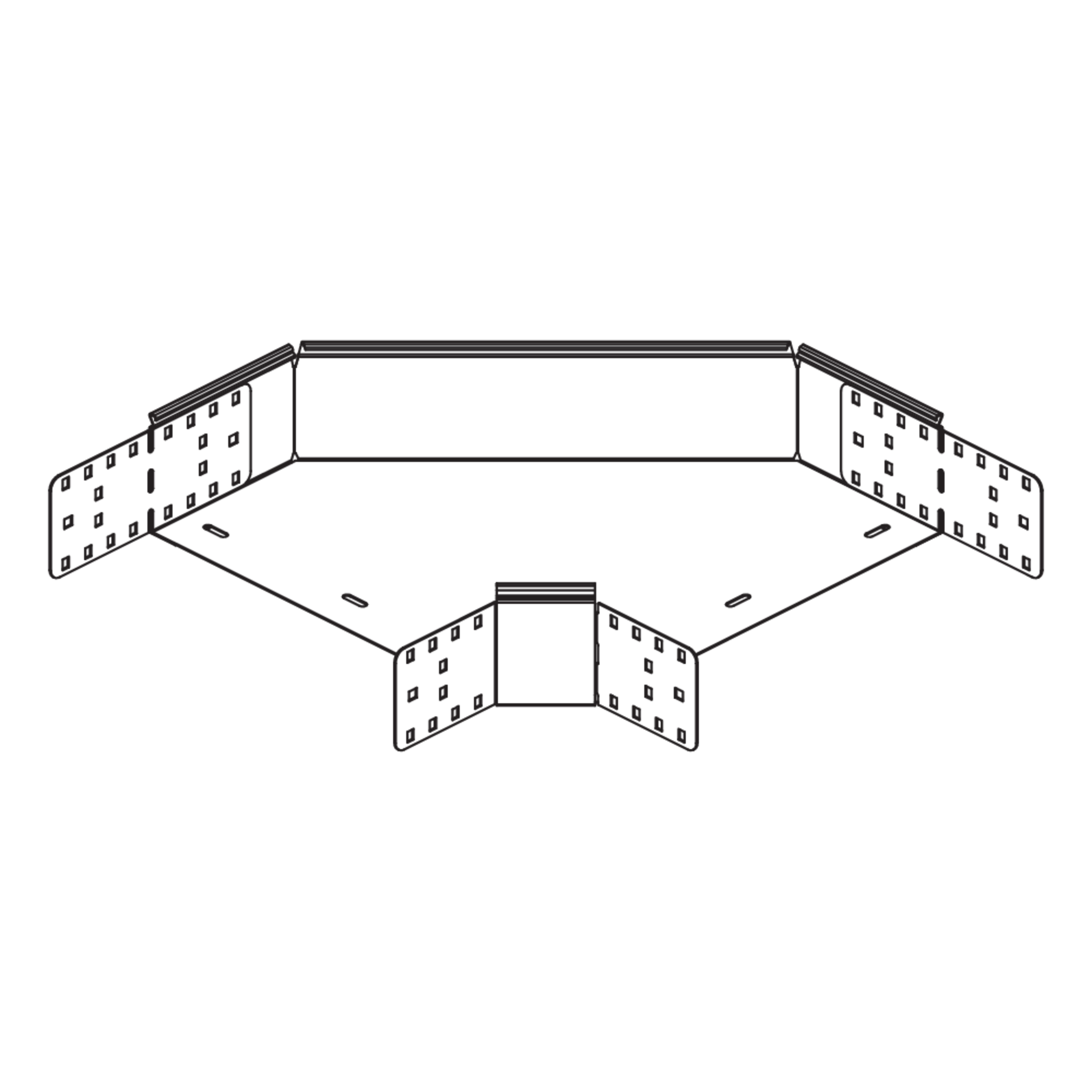

Cable tray bend, height = 110 mm

The cable tray bend RB 110 allows the direction of cable routing to be changed horizontally by 90°. They are suitable for cable trays with sides 110 mm high and have integrated side connectors. The bend is inserted into the cable tray and bolted in place using a VB floor connector. We provide components in various materials and surface finishes to ensure that the corrosion requirements are met for all sorts of applications.

Get in touch Download datasheet

Variants

Stahl, band-/sendzimirverzinkt

Article

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 110-10S
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.439 kg
    Included accessories
    More information
  • RB 110-20S
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.953 kg
    Included accessories
    More information
  • RB 110-30S
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.833 kg
    Included accessories
    More information
  • RB 110-40S
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.677 kg
    Included accessories
    More information
  • RB 110-50S
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.674 kg
    Included accessories
    More information
  • RB 110-60S
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.843 kg
    Included accessories
    More information

Stahl, stück-/tauchfeuerverzinkt

Article

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 110-10F
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.544 kg
    Included accessories
    More information
  • RB 110-20F
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.094 kg
    Included accessories
    More information
  • RB 110-30F
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.035 kg
    Included accessories
    More information
  • RB 110-40F
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.938 kg
    Included accessories
    More information
  • RB 110-50F
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.005 kg
    Included accessories
    More information
  • RB 110-60F
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    6.256 kg
    Included accessories
    More information

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Article

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 110-10E
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.234 kg
    Included accessories
    More information
  • RB 110-20E
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.751 kg
    Included accessories
    More information
  • RB 110-30E
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.586 kg
    Included accessories
    More information
  • RB 110-40E
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.434 kg
    Included accessories
    More information
  • RB 110-50E
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.438 kg
    Included accessories
    More information
  • RB 110-60E
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.635 kg
    Included accessories
    More information

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Article

H

Höhe

B

Breite

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • RB 110-10E4
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    100 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.252 kg
    Included accessories
    More information
  • RB 110-20E4
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    200 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.776 kg
    Included accessories
    More information
  • RB 110-30E4
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    300 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    2.621 kg
    Included accessories
    More information
  • RB 110-40E4
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    400 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    3.481 kg
    Included accessories
    More information
  • RB 110-50E4
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    500 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    4.496 kg
    Included accessories
    More information
  • RB 110-60E4
    Kabelrinnen-Bogen 90°
    Höhe
    110 mm
    Breite
    600 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.710 kg
    Included accessories
    More information

Details

  • Creates horizontal changes of the cable routing direction by 90°.

Tender texts

Ausschreiben.de

Tender text for this product

Open Link
Heinze.de

Tender text for this product

Open Link

Downloads

  • Price list Building extension 2025

    Valid from February 1st, 2025, updated version from 27/01/2025.

    PDF, 46 MB

    de en

  • Cable trays - Technical information

    Technische Information

    PDF, 3 MB

    de en

  • Cable trays - Assembly instructions

    Montageanleitung

    PDF, 3 MB

    de en

  • Cable Tray R 60, RG 60 - Compact Overview

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

BIM- and CAD-Data

  • BIM for cable trays

    BIM for cable trays

    Bim data

    ZIP, 10 MB

    de en

Included accessories
