RB 110

RB 110

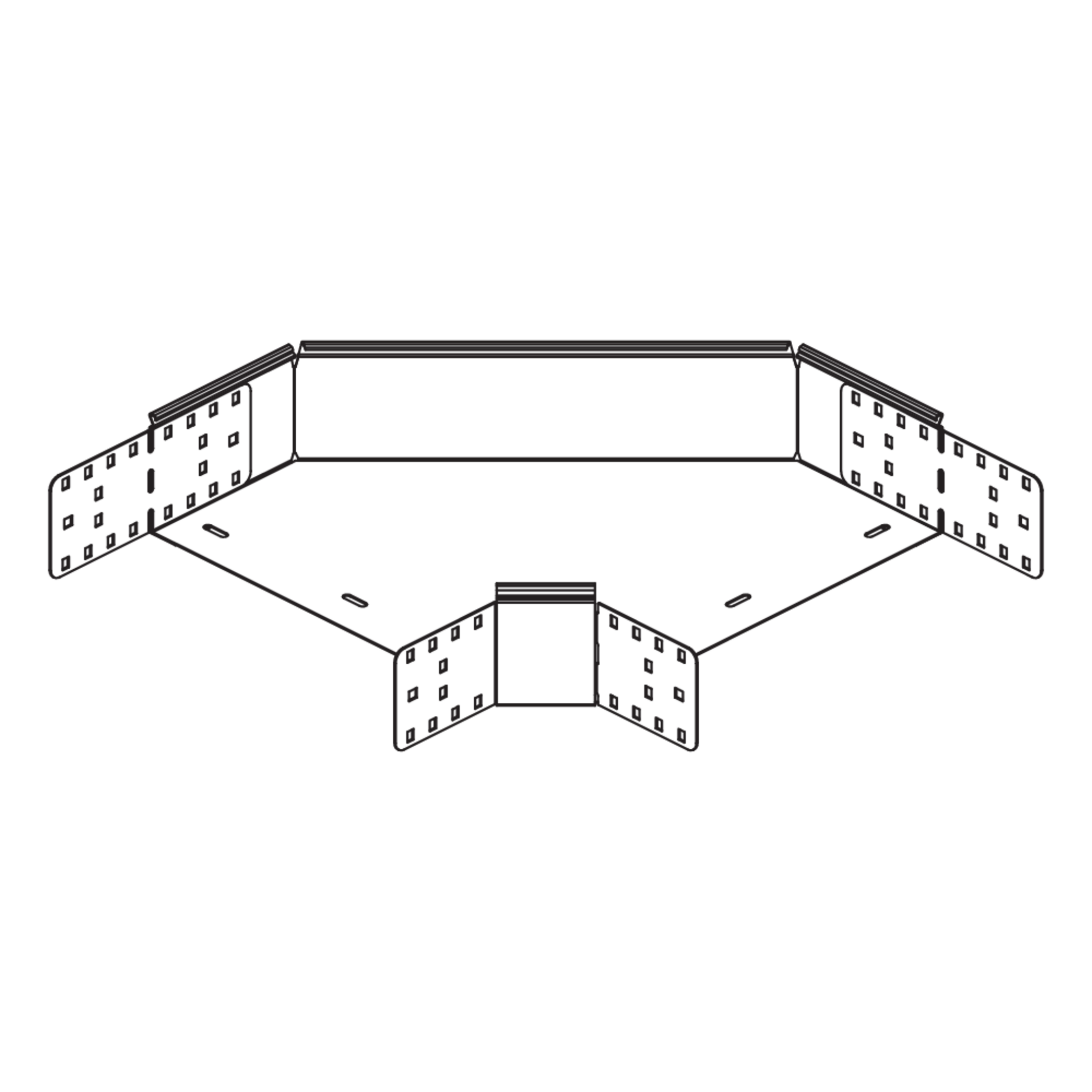

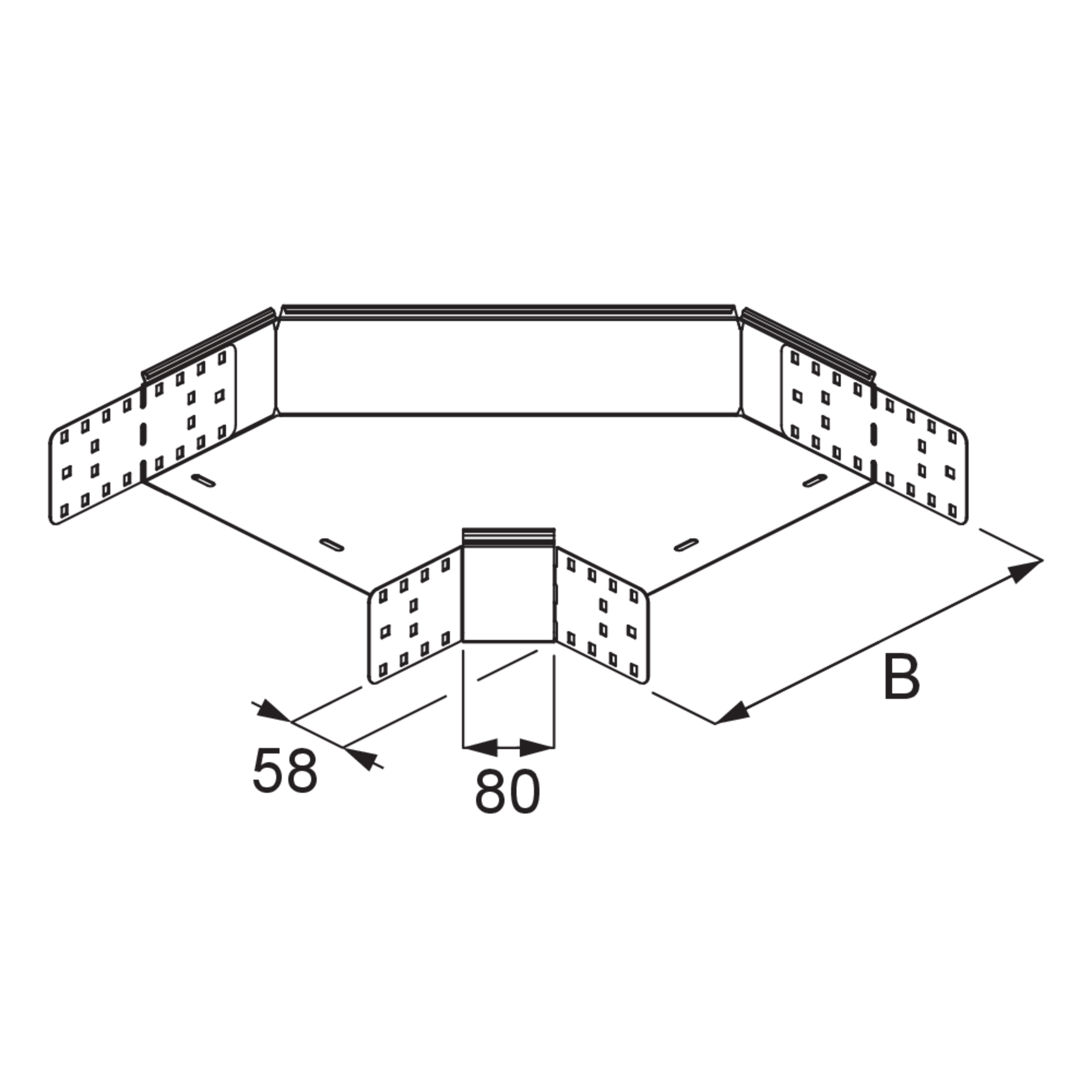

Kabelrinnen-Bogen, Höhe = 110 mm

Die Kabelrinnen-Bögen RB 110 ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Kabelrinnen mit Seitenhöhen von 110 mm und verfügen über integrierte Seitenverbinder. Mithilfe eines Bodenverbinders VB wird der Bogen in die Kabelrinne eingeschoben und verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

RB 110-10S
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
100 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
1.439 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-20S
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
200 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
1.953 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-30S
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
300 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
2.833 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-40S
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
400 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
3.677 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-50S
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
500 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
4.674 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-60S
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
600 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
5.843 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

RB 110-10F
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
100 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
1.544 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-20F
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
200 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
2.094 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-30F
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
300 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
3.035 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-40F
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
400 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
3.938 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-50F
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
500 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
5.005 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-60F
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
600 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
6.256 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

RB 110-10E
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
100 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
1.234 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-20E
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
200 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
1.751 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-30E
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
300 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
2.586 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-40E
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
400 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
3.434 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-50E
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
500 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
4.438 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-60E
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
600 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
5.635 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

RB 110-10E4
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
100 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
1.252 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-20E4
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
200 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
1.776 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-30E4
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
300 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
2.621 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-40E4
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
400 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
3.481 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-50E4
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
500 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
4.496 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen
RB 110-60E4
Kabelrinnen-Bogen 90°
Höhe
110 mm
Breite
600 mm
Richtungsänderung
Horizontal
Winkel
90°
Gewicht je Lagermengeneinheit
5.710 kg
Geeignet für Funktionserhalt
Nein
Included accessories
Mehr Informationen

Details

Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
