VB

Bottom plate

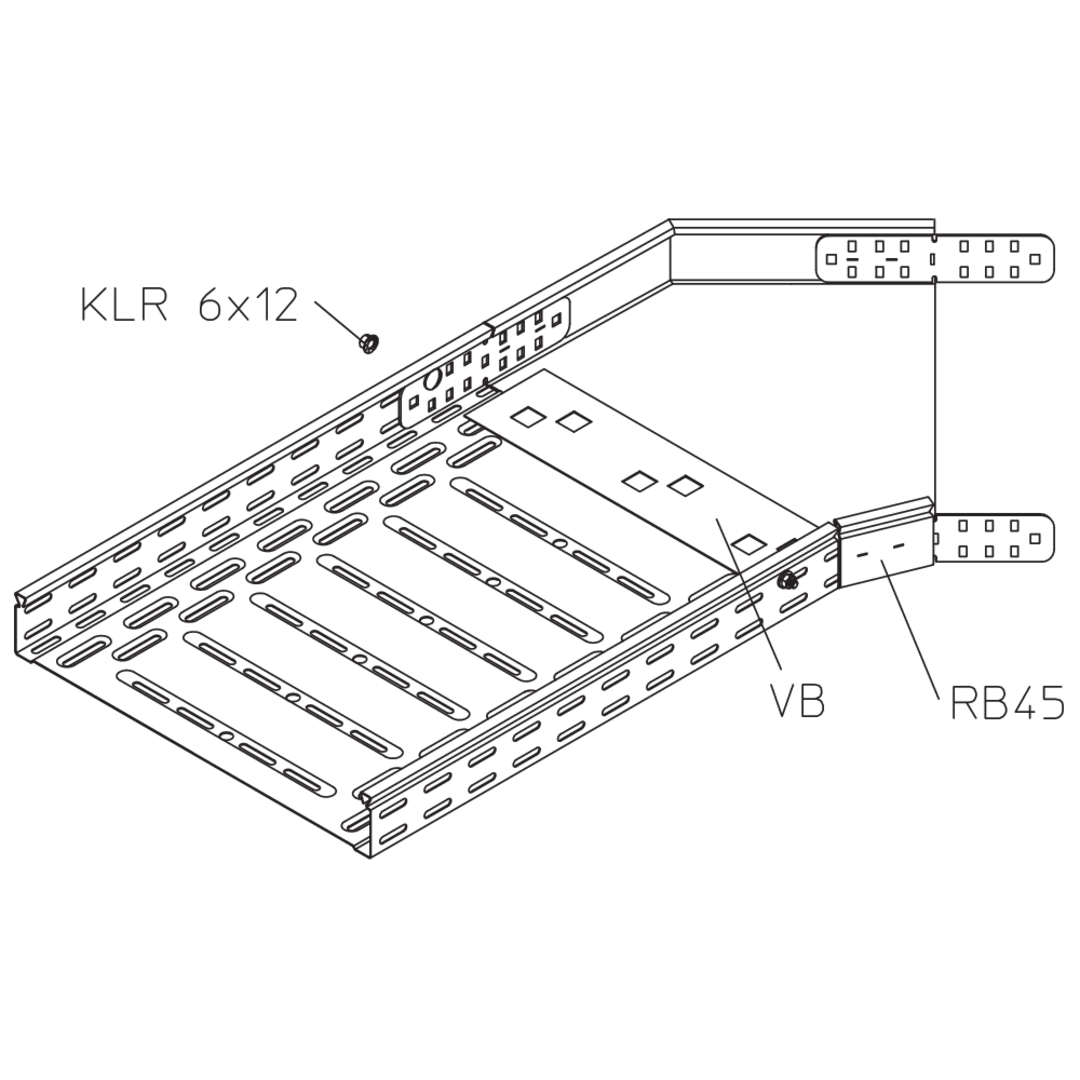

Cable trays or wide-span cable trays can be connected to one another quickly and easily using the floor connector VB and the corresponding side connectors for routing and protecting cables at the connection points. The floor connectors are also used for horizontal and vertical bends, crossings, branches and cable tray reducers. We provide components in various materials and surface finishes to ensure that the corrosion requirements are met for all sorts of applications.

Get in touch Download datasheet

Variants

Stahl, band-/sendzimirverzinkt

Article

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • VB 10S
    Verbindungsblech
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.035 kg
    More information
  • VB 15S
    Verbindungsblech
    Breite
    96 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.059 kg
    More information
  • VB 20S
    Verbindungsblech
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.099 kg
    More information
  • VB 30S
    Verbindungsblech
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.172 kg
    More information
  • VB 40S
    Verbindungsblech
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.237 kg
    More information
  • VB 50S
    Verbindungsblech
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.293 kg
    More information
  • VB 60S
    Verbindungsblech
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.369 kg
    More information

Stahl, stück-/tauchfeuerverzinkt

Article

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • VB 10F
    Verbindungsblech
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.036 kg
    More information
  • VB 15F
    Verbindungsblech
    Breite
    96 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.065 kg
    More information
  • VB 20F
    Verbindungsblech
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.108 kg
    More information
  • VB 30F
    Verbindungsblech
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.190 kg
    More information
  • VB 40F
    Verbindungsblech
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.260 kg
    More information
  • VB 50F
    Verbindungsblech
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.313 kg
    More information
  • VB 60F
    Verbindungsblech
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.401 kg
    More information

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Article

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • VB 10E
    Verbindungsblech
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.036 kg
    More information
  • VB 20E
    Verbindungsblech
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.107 kg
    More information
  • VB 30E
    Verbindungsblech
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.170 kg
    More information
  • VB 40E
    Verbindungsblech
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.248 kg
    More information
  • VB 50E
    Verbindungsblech
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.313 kg
    More information
  • VB 60E
    Verbindungsblech
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.384 kg
    More information

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Article

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • VB 10E4
    Verbindungsblech
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.035 kg
    More information
  • VB 20E4
    Verbindungsblech
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.105 kg
    More information
  • VB 30E4
    Verbindungsblech
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.175 kg
    More information
  • VB 40E4
    Verbindungsblech
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.239 kg
    More information
  • VB 50E4
    Verbindungsblech
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.313 kg
    More information
  • VB 60E4
    Verbindungsblech
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.376 kg
    More information
