VB

Bodenverbinder

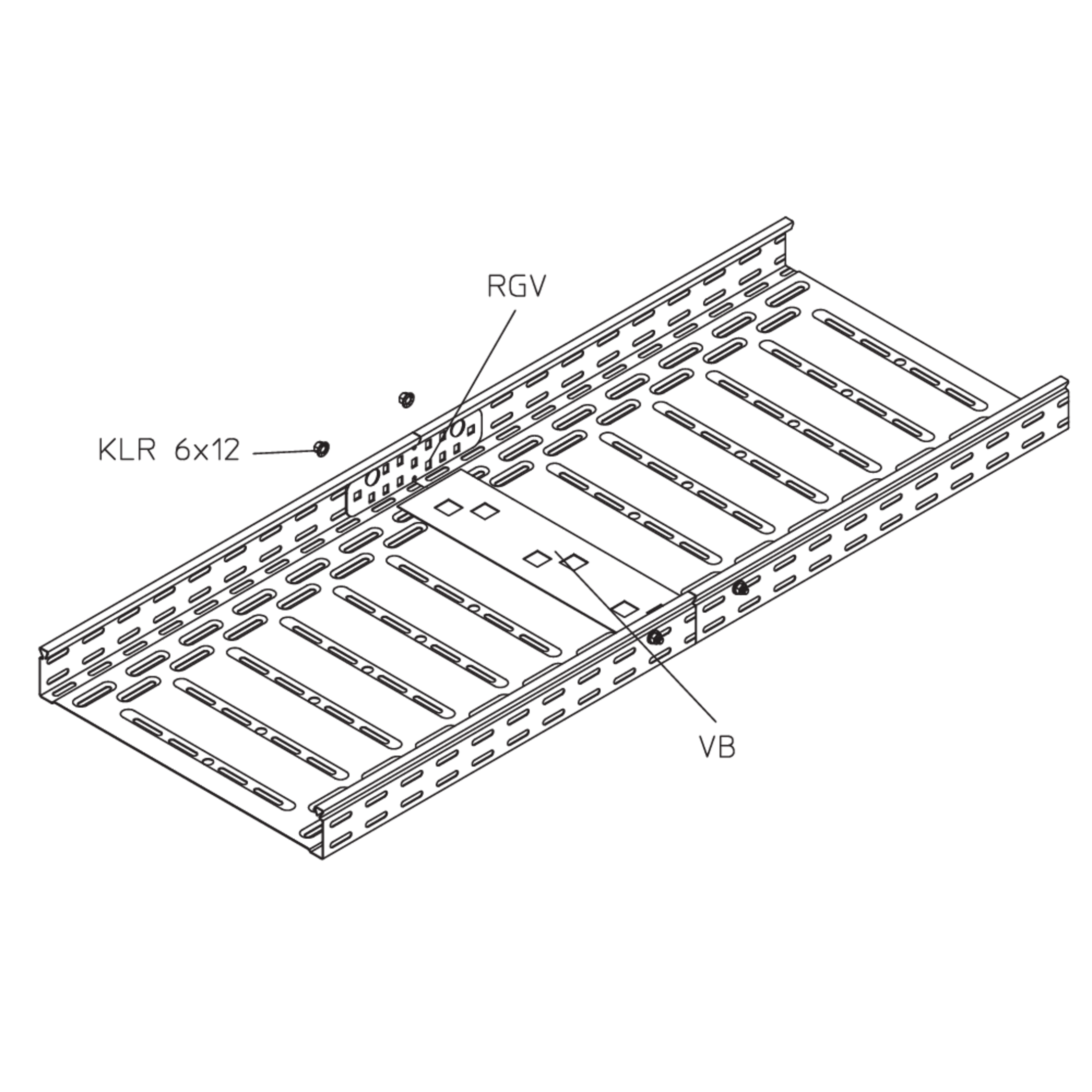

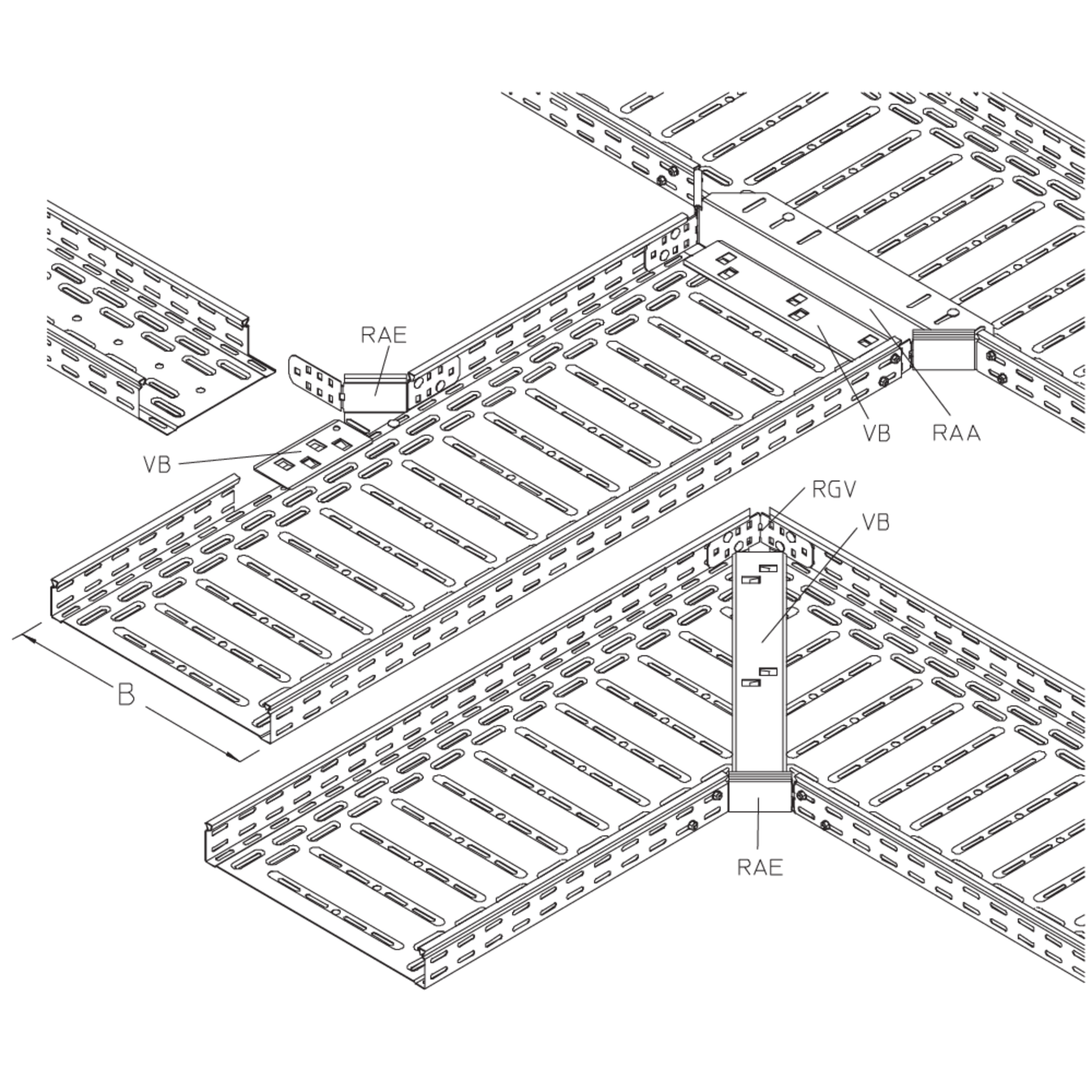

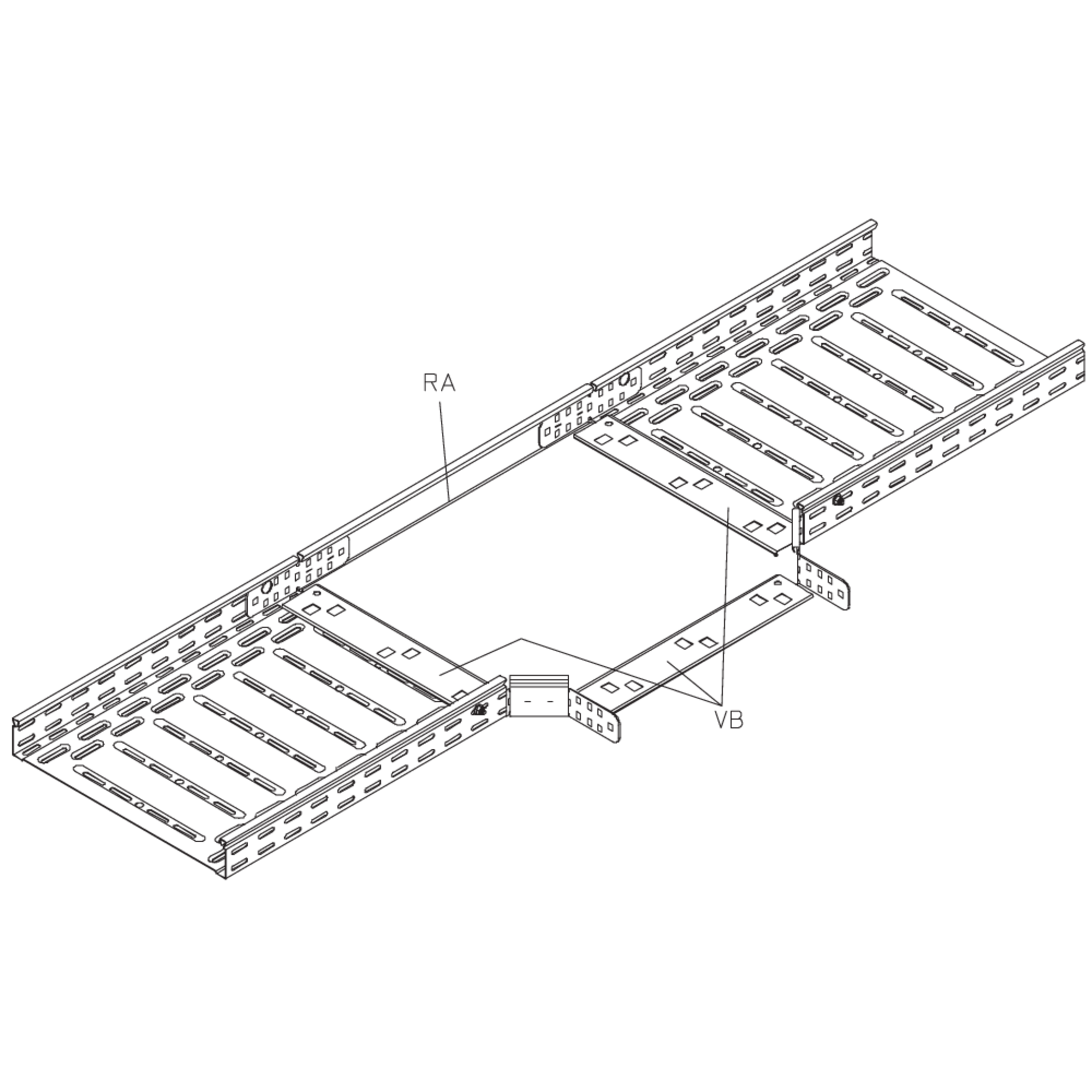

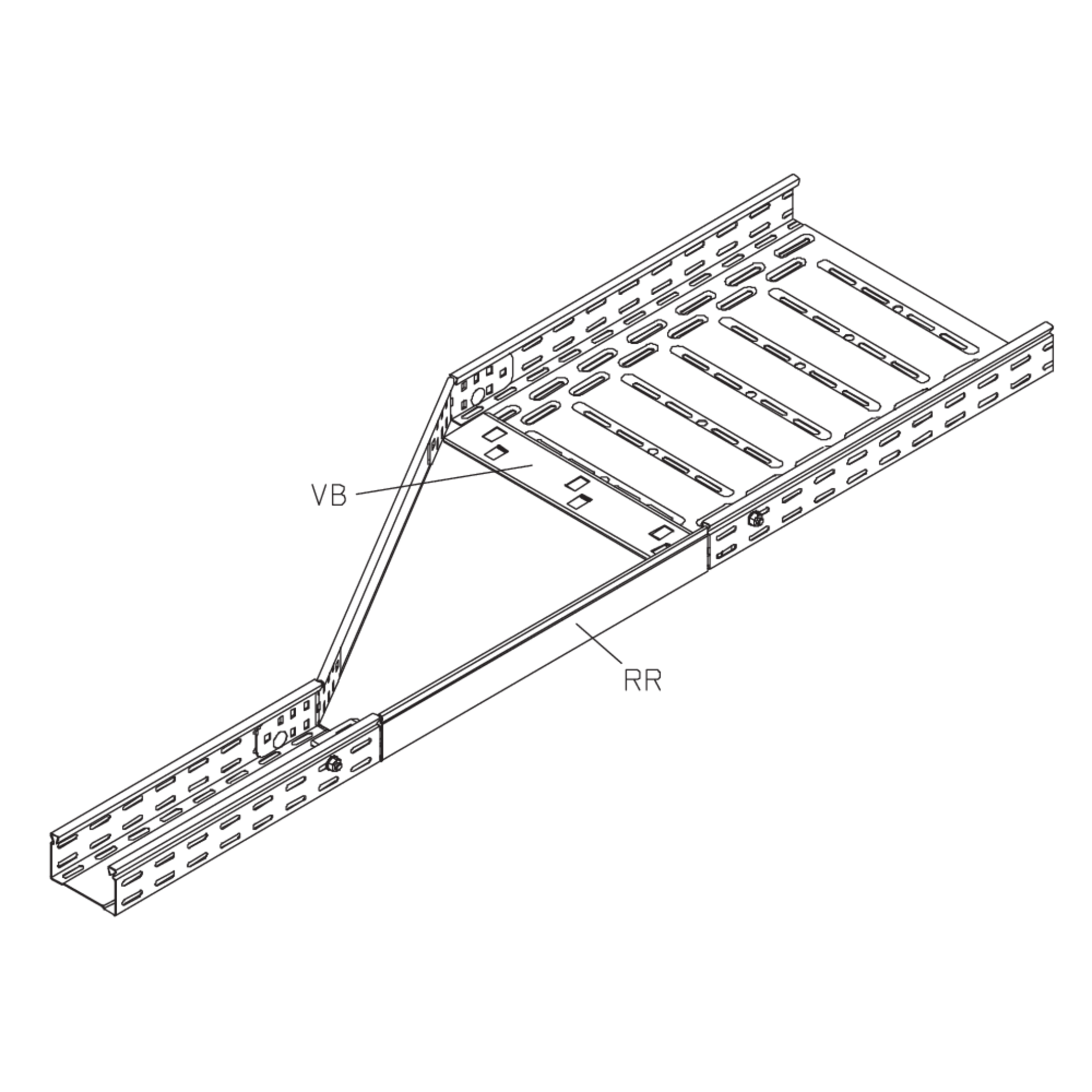

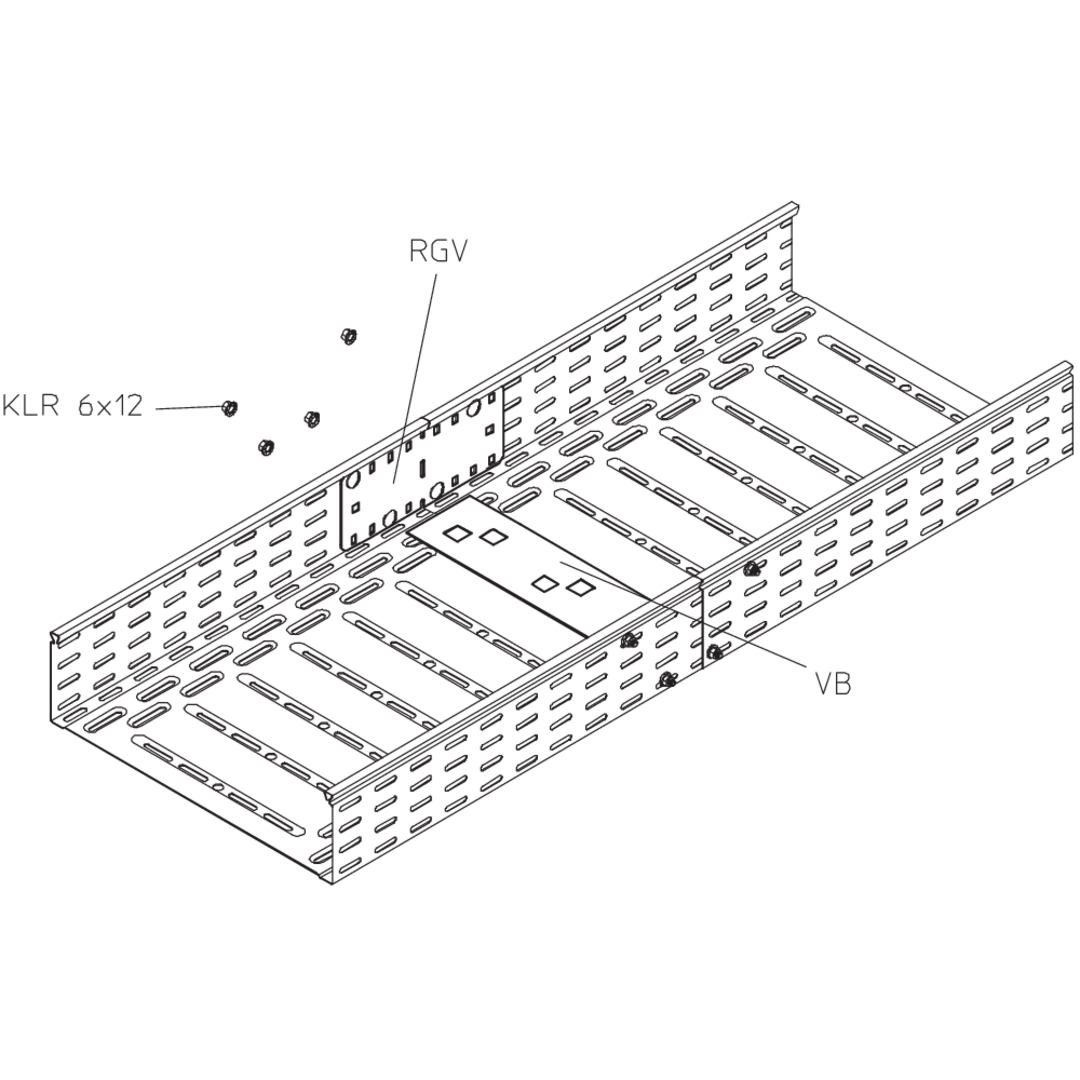

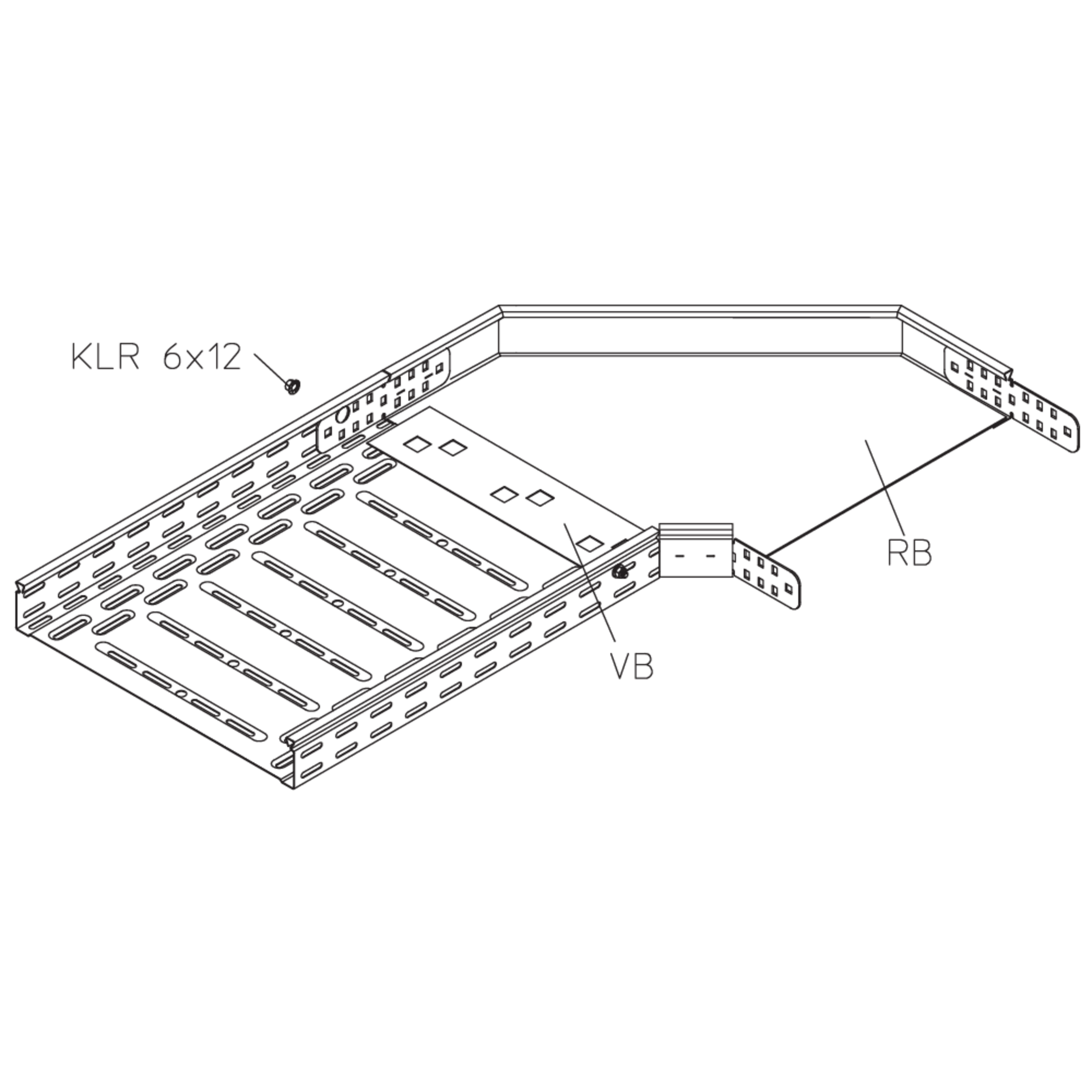

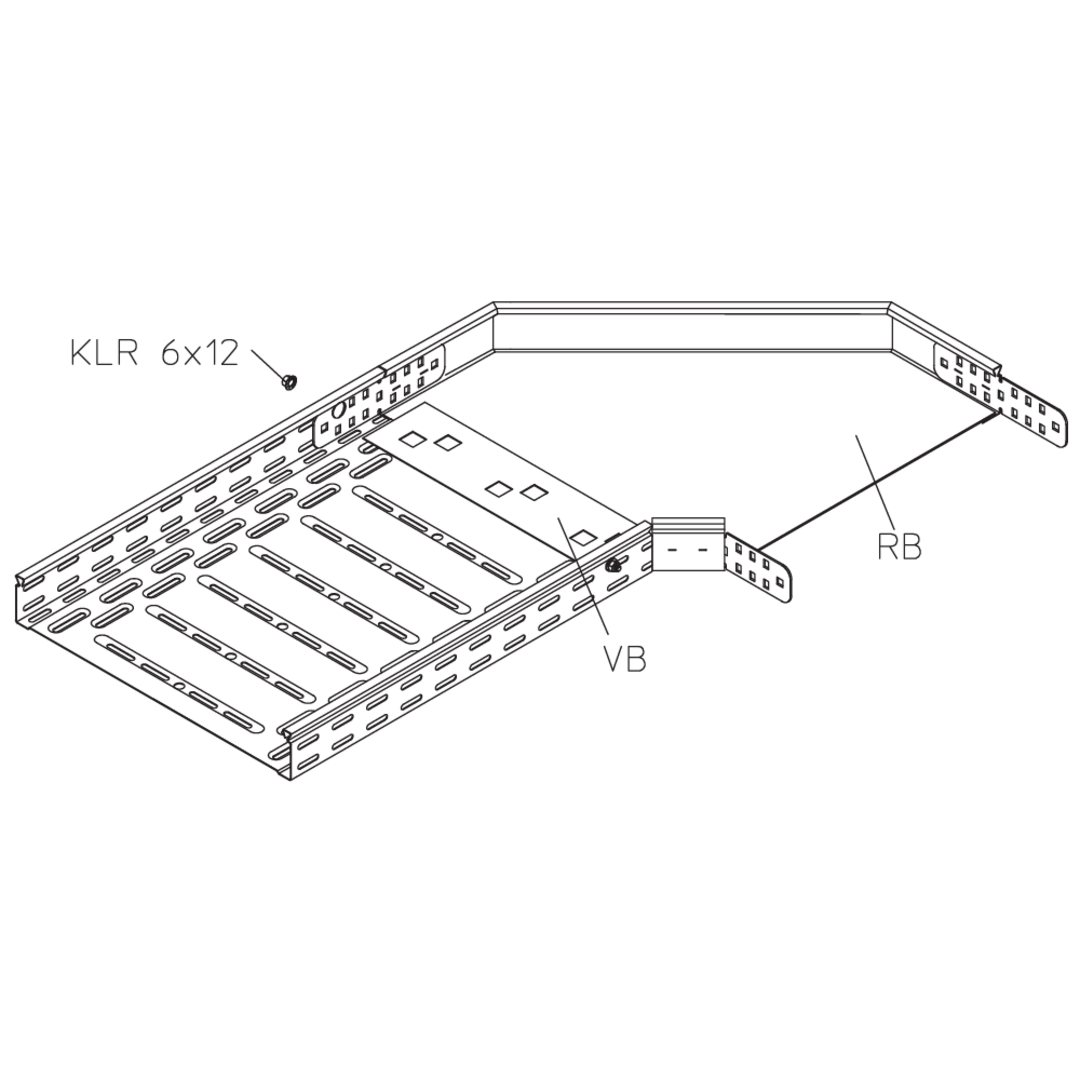

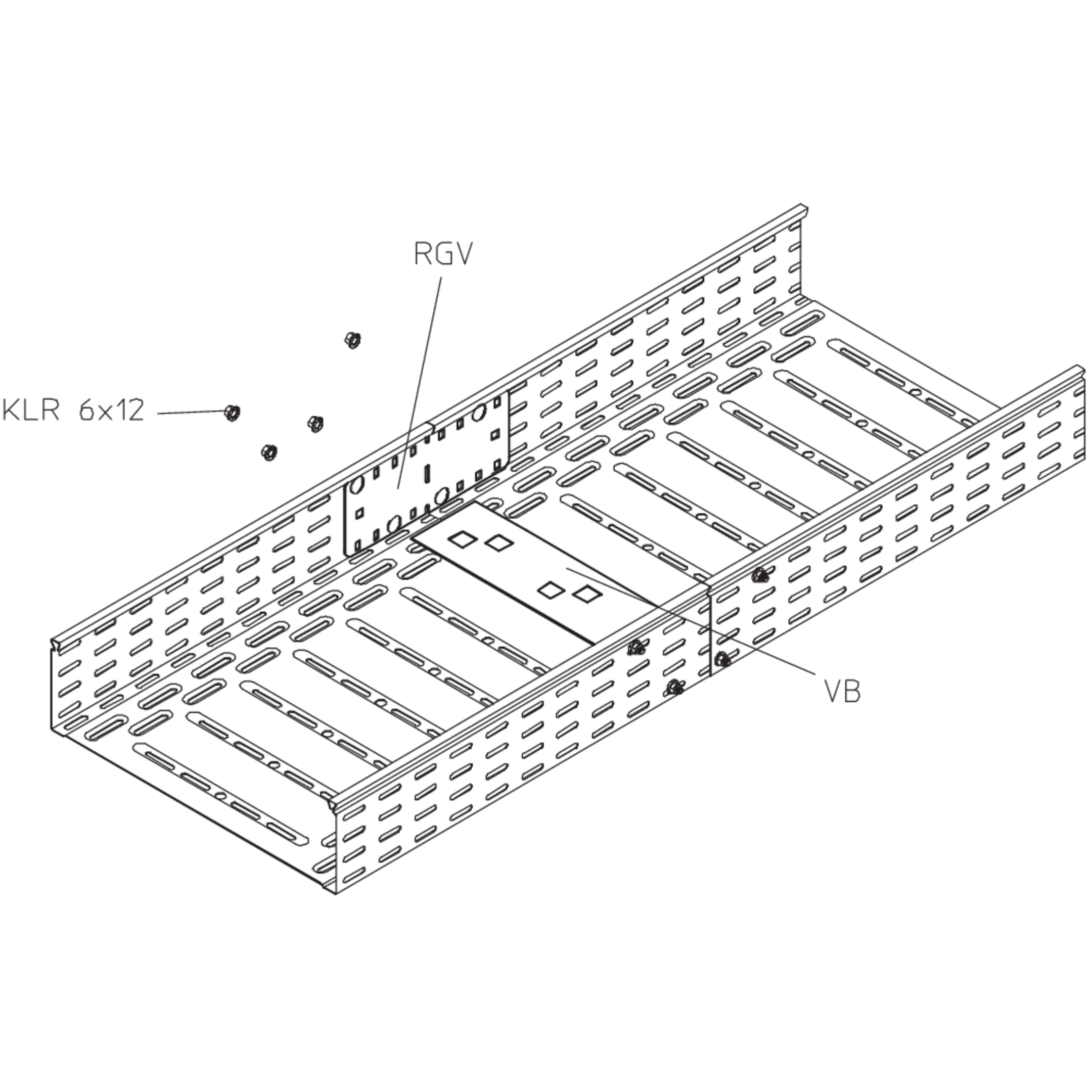

Mit dem Bodenverbinder VB und entsprechenden Seitenverbindern lassen sich Kabelrinnen oder Weitspannkabelrinnen einfach und schnell miteinander verbinden – für eine kabelschonende Leitungsführung an den Verbindungsstellen. Auch bei horizontalen und vertikalen Bögen, Kreuzungen, Abzweigen und Kabelrinnen-Reduzierungen kommen die Bodenverbinder zum Einsatz. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

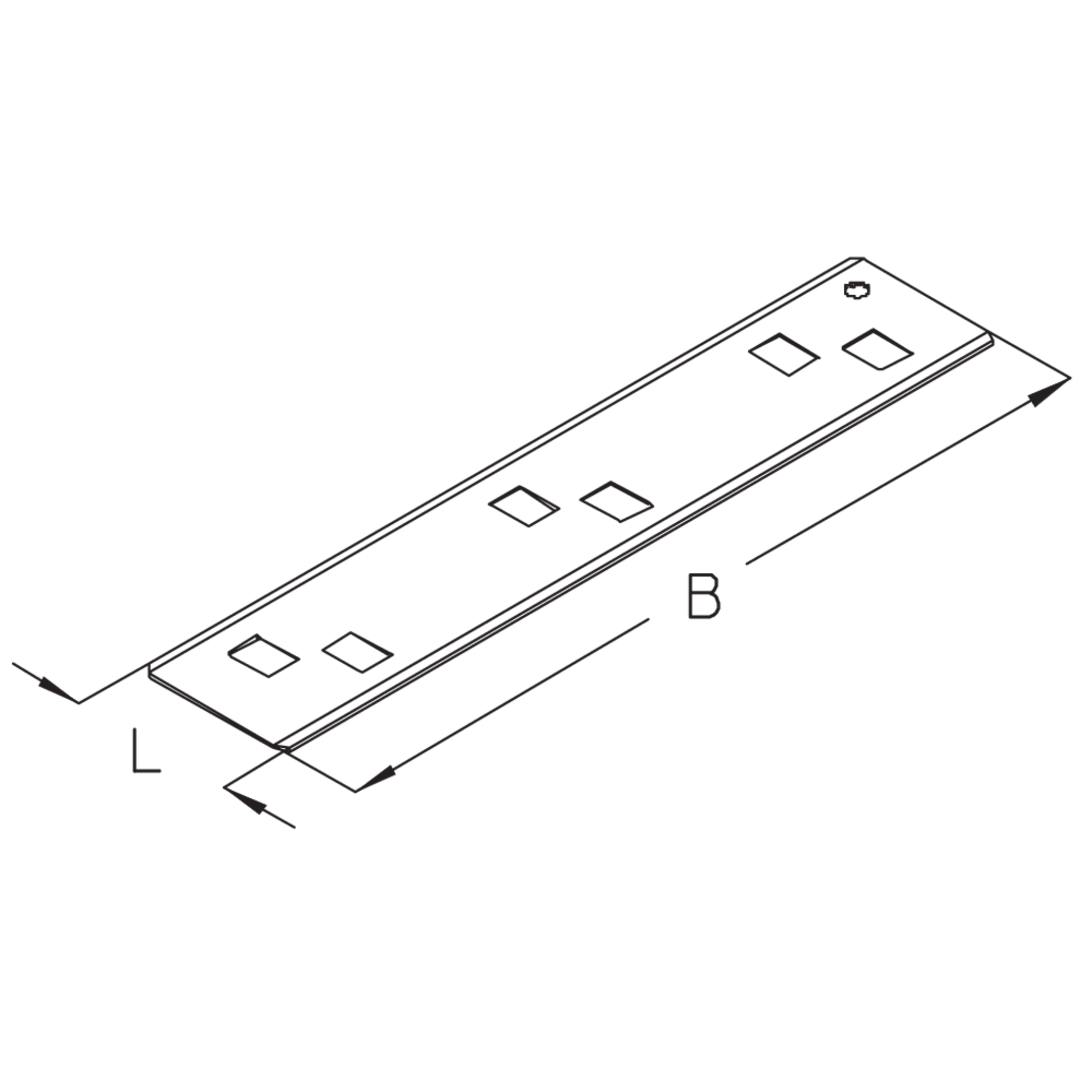

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit

  • VB 10S
    Bodenverbinder, Kabelrinne
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.035 kg
    Mehr Informationen
  • VB 15S
    Bodenverbinder, Kabelrinne
    Breite
    96 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.059 kg
    Mehr Informationen
  • VB 20S
    Bodenverbinder, Kabelrinne
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.099 kg
    Mehr Informationen
  • VB 30S
    Bodenverbinder, Kabelrinne
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.172 kg
    Mehr Informationen
  • VB 40S
    Bodenverbinder, Kabelrinne
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.237 kg
    Mehr Informationen
  • VB 50S
    Bodenverbinder, Kabelrinne
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.293 kg
    Mehr Informationen
  • VB 60S
    Bodenverbinder, Kabelrinne
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.369 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit

  • VB 10F
    Bodenverbinder, Kabelrinne
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • VB 15F
    Bodenverbinder, Kabelrinne
    Breite
    96 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.065 kg
    Mehr Informationen
  • VB 20F
    Bodenverbinder, Kabelrinne
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.108 kg
    Mehr Informationen
  • VB 30F
    Bodenverbinder, Kabelrinne
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.190 kg
    Mehr Informationen
  • VB 40F
    Bodenverbinder, Kabelrinne
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.260 kg
    Mehr Informationen
  • VB 50F
    Bodenverbinder, Kabelrinne
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.313 kg
    Mehr Informationen
  • VB 60F
    Bodenverbinder, Kabelrinne
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.401 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit

  • VB 10E
    Bodenverbinder, Kabelrinne
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.036 kg
    Mehr Informationen
  • VB 20E
    Bodenverbinder, Kabelrinne
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.107 kg
    Mehr Informationen
  • VB 30E
    Bodenverbinder, Kabelrinne
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.170 kg
    Mehr Informationen
  • VB 40E
    Bodenverbinder, Kabelrinne
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.248 kg
    Mehr Informationen
  • VB 50E
    Bodenverbinder, Kabelrinne
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.313 kg
    Mehr Informationen
  • VB 60E
    Bodenverbinder, Kabelrinne
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.384 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit

  • VB 10E4
    Bodenverbinder, Kabelrinne
    Breite
    54 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.035 kg
    Mehr Informationen
  • VB 20E4
    Bodenverbinder, Kabelrinne
    Breite
    155 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.105 kg
    Mehr Informationen
  • VB 30E4
    Bodenverbinder, Kabelrinne
    Breite
    255 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.175 kg
    Mehr Informationen
  • VB 40E4
    Bodenverbinder, Kabelrinne
    Breite
    355 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.239 kg
    Mehr Informationen
  • VB 50E4
    Bodenverbinder, Kabelrinne
    Breite
    455 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.313 kg
    Mehr Informationen
  • VB 60E4
    Bodenverbinder, Kabelrinne
    Breite
    555 mm
    Länge
    70 mm
    Gewicht je Lagermengeneinheit
    0.376 kg
    Mehr Informationen
