JDA-FT-KL 16

Punching shear reinforcement for transmitting high shear forces in precast slabs

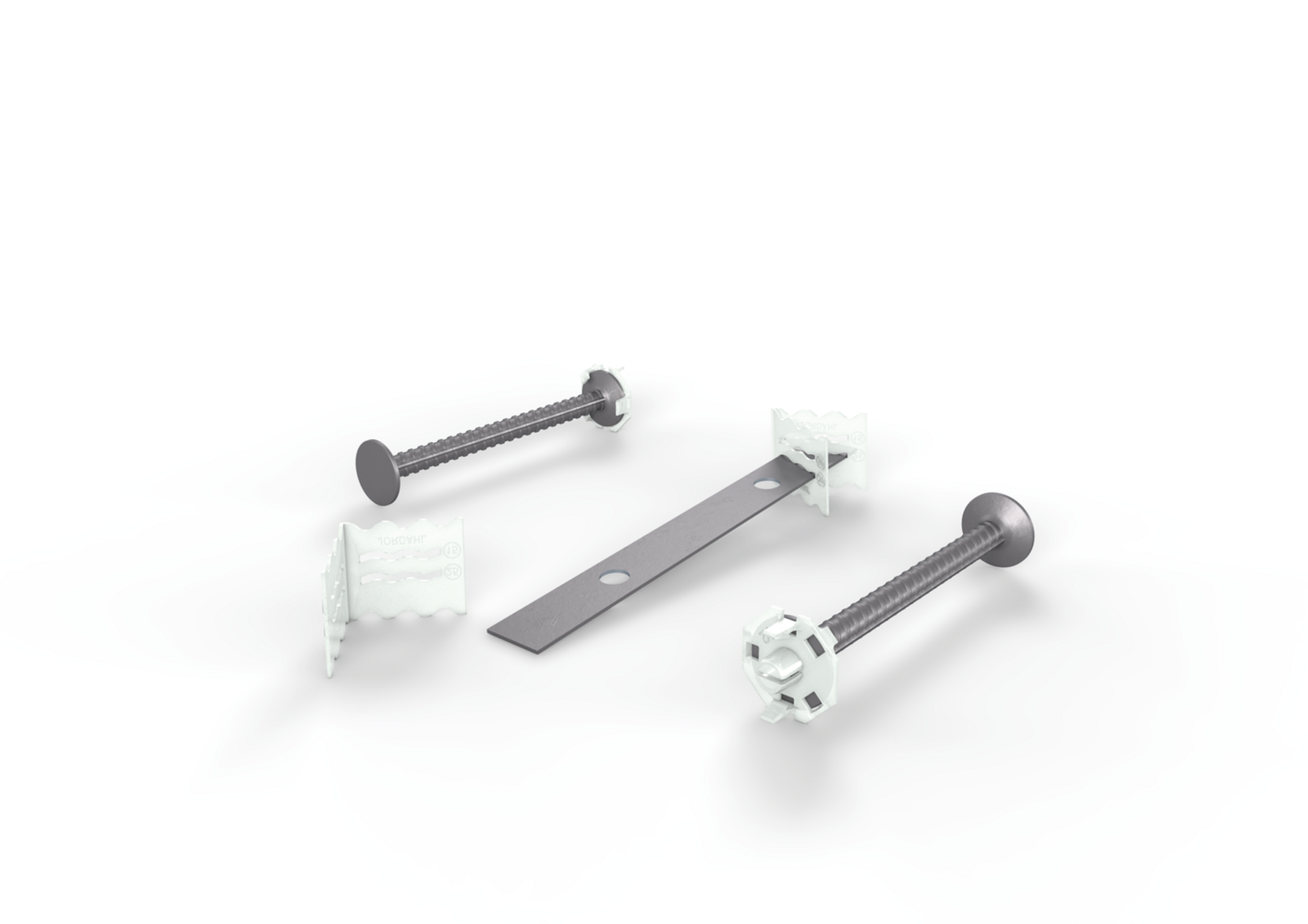

JDA-FT-KL 16 punching shear reinforcements are approved for static and dynamic effects throughout Europe by ETA-13/0136 and have environmental product declaration EPD-JDL-20200260-IBB1-DE. The double-headed anchors are available made from ribbed reinforcing steel. The strip is made of structural steel and the pre-assembled clip on the anchor element is made of plastic. Special solutions are available on request.

Environmental Product Declaration (EPD): EPD-JDL-20200260-IBB1-DE
European Technical Assessment: ETA-13/0136
Get in touch Download datasheet

Variants

Anzahl der Anker: 2 Stk

Article

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL16205300-0002
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    300 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.186 kg
    More information
  • JDA-FT-KL16205320-0002
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    320 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    1.201 kg
    More information

Anzahl der Anker: 3 Stk

Article

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL16205420-0003
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    420 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.758 kg
    More information
  • JDA-FT-KL16205450-0003
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    450 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.779 kg
    More information
  • JDA-FT-KL16205480-0003
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    480 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.801 kg
    More information

Anzahl der Anker: 4 Stk

Article

H

Höhe

B

Breite

L

Länge

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JDA-FT-KL16205520-0004
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    520 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.316 kg
    More information
  • JDA-FT-KL16205560-0004
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    560 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.344 kg
    More information
  • JDA-FT-KL16205600-0004
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    600 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.373 kg
    More information
  • JDA-FT-KL16205640-0004
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    640 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.401 kg
    More information
  • JDA-FT-KL16205680-0004
    JORDAHL JDA Element FT-KL
    Höhe
    209 mm
    Breite
    48 mm
    Länge
    680 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.429 kg
    More information

Details

  • Environmental Product Declaration (EPD): EPD-JDL-20200260-IBB1-DE
  • European Technical Assessment: ETA-13/0136

Tender texts

Ausschreiben.de

Tender text for this product

Open Link
Heinze.de

Tender text for this product

Open Link

Downloads

  • Price list 2025 Shell construction / facade

    Valid from February 1, 2025

    PDF, 18 MB

    de en

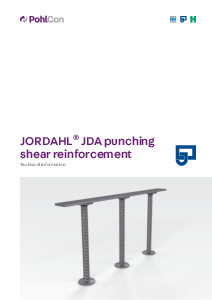

  • Punching shear reinforcement JDA - Technical information

    Technische Information

    PDF, 4 MB

    de en

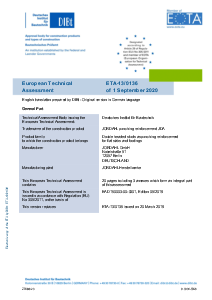

  • ETA-13/0136 Punching Shear Reinforcement JDA

    Zulassung

    PDF, 1 MB

    de en
  • EXPERT Software JDA Punching shear reinforcement

    EXPERT Software JDA Punching shear reinforcement

    ZIP, 73 MB

    de en

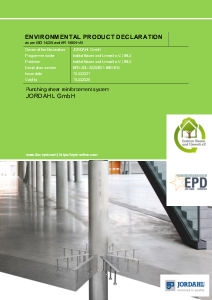

  • EPD Environmental Product Declaration JDA

    Erklärung

    PDF, 2 MB

    de en

  • Declaration of Performance JDA

    Erklärung

    PDF, 78 KB

    de en

  • Installation Instructions Punching Shear Reinforcement JDA-FT

    Montageanleitung

    PDF, 335 KB

    en
    Download

BIM- and CAD-Data

  • BIM Data Punching Shear Reinforcement JDA

    BIM Data Punching Shear Reinforcement JDA

    Systemansicht

    ZIP, 6 MB

    de en

Included accessories

Services: From planning to utilisation

We support you at every step of your construction project. With high-quality products including dimensioning software for optimum planning. If the standard product is not suitable for your project, our manufacturers will configure a product that is precisely tailored to your needs.

Consulting, planning, design

Customised solutions
