JXA W 38/23

Anchor channel, hot-rolled, toothed, with round or I anchor

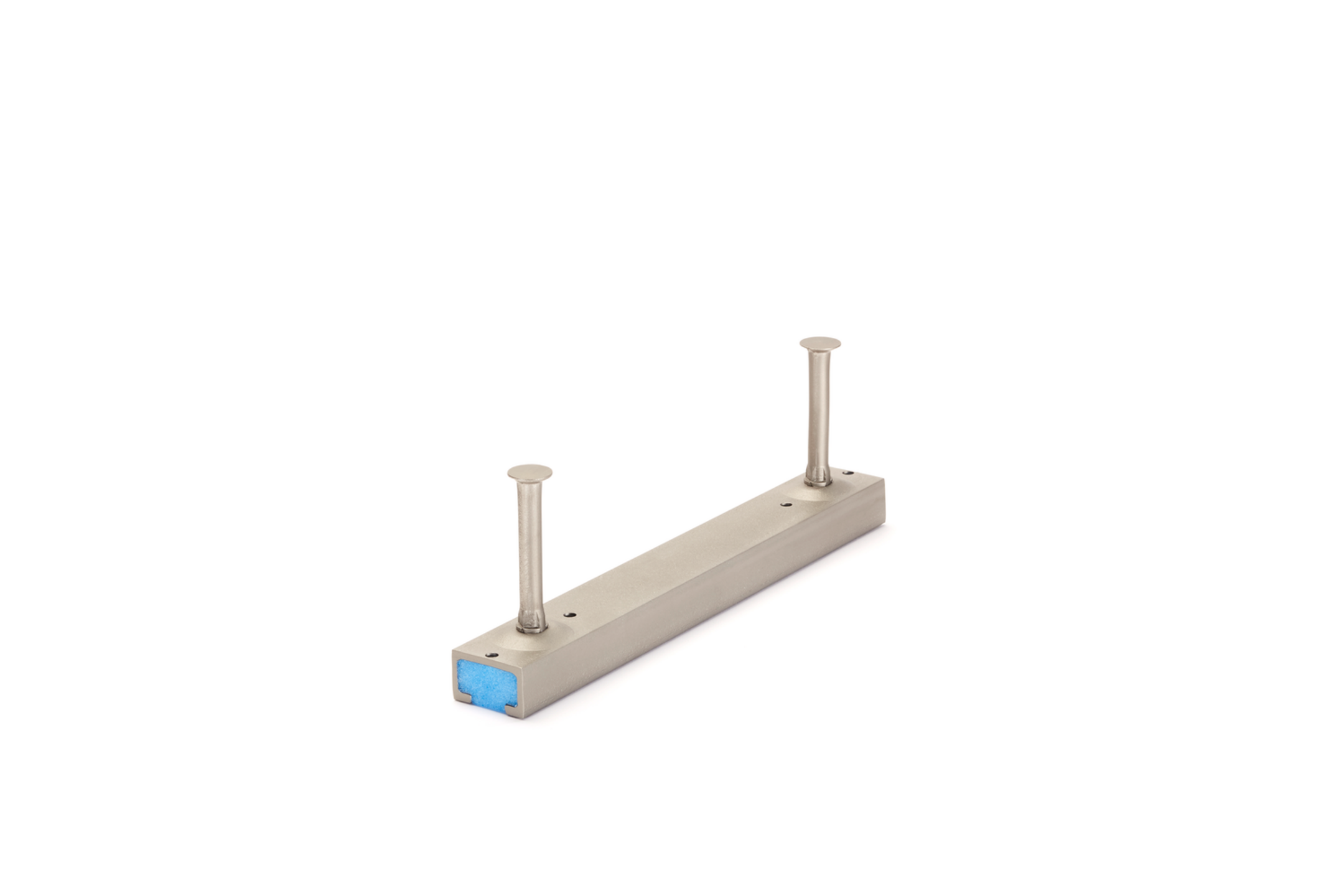

The anchor channel JXA W 38/23 is approved throughout Europe by ETA-09/0338 and almost worldwide by ICC-ES ESR‐2854. It also has environmental product declaration EPD-JDL-20200260-IBB1-DE. It is made of hot-dip galvanised steel (fv) or stainless steel (A4). It can be supplied in any desired length up to a maximum of 6 m and is paired with the bolts JXH M12 - JXH M16. The profile is 38 mm wide and 23 mm high. The filling is made of polyethylene (PE).

Fire protection
Environmental Product Declaration (EPD): EPD-JDL-20200260-IBB1-DE
European Technical Assessment: ETA-09/0338
Get in touch Download datasheet

Variants

Stahl, stück-/tauchfeuerverzinkt

Article

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JXARW3823 FVK-0150
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    150 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.551 kg
    More information
  • JXARW3823 FVK-0200
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    200 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.684 kg
    More information
  • JXARW3823 FVK-0250
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    0.817 kg
    More information
  • JXARW3823 FVK-0300
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    300 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    0.950 kg
    More information
  • JXARW3823 FVK-0350
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    350 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    1.160 kg
    More information
  • JXARW3823 FVK-0400
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    400 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    1.293 kg
    More information
  • JXARW3823 FVK-0550
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    550 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    1.692 kg
    More information
  • JXARW3823 FVK-0800
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    800 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    2.434 kg
    More information
  • JXARW3823 FVK-1050
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    1050 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    3.175 kg
    More information
  • JXARW3823 FVK-3000
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    3000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    8.975 kg
    More information
  • JXARW3823 FVK-6000
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    2.979 kg
    More information

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Article

H

Einbauhöhe

HP

Profilhöhe

BP

Profilbreite

L

Länge

t

Materialstärke

Anzahl der Anker

G

Gewicht je Lagermengeneinheit
  • JXARW3823 A4K-0150
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    150 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.510 kg
    More information
  • JXARW3823 A4K-0200
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    200 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.640 kg
    More information
  • JXARW3823 A4K-0250
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    250 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.758 kg
    More information
  • JXARW3823 A4K-0300
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    300 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    2 Stk
    Gewicht je Lagermengeneinheit
    0.880 kg
    More information
  • JXARW3823 A4K-0350
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    350 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.080 kg
    More information
  • JXARW3823 A4K-0400
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    400 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.200 kg
    More information
  • JXARW3823 A4K-0550
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    550 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    3 Stk
    Gewicht je Lagermengeneinheit
    1.568 kg
    More information
  • JXARW3823 A4K-0800
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    800 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    4 Stk
    Gewicht je Lagermengeneinheit
    2.260 kg
    More information
  • JXARW3823 A4K-1050
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    1050 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    5 Stk
    Gewicht je Lagermengeneinheit
    2.942 kg
    More information
  • JXARW3823 A4K-3000
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    3000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    13 Stk
    Gewicht je Lagermengeneinheit
    8.320 kg
    More information
  • JXARW3823 A4K-6000
    JORDAHL Ankerschiene gezahnt W38/23
    Einbauhöhe
    100 mm
    Profilhöhe
    23 mm
    Profilbreite
    38 mm
    Länge
    6000 mm
    Materialstärke
    3 mm
    Anzahl der Anker
    25 Stk
    Gewicht je Lagermengeneinheit
    2.760 kg
    More information

Details

  • Fire protection
  • Environmental Product Declaration (EPD): EPD-JDL-20200260-IBB1-DE
  • European Technical Assessment: ETA-09/0338
