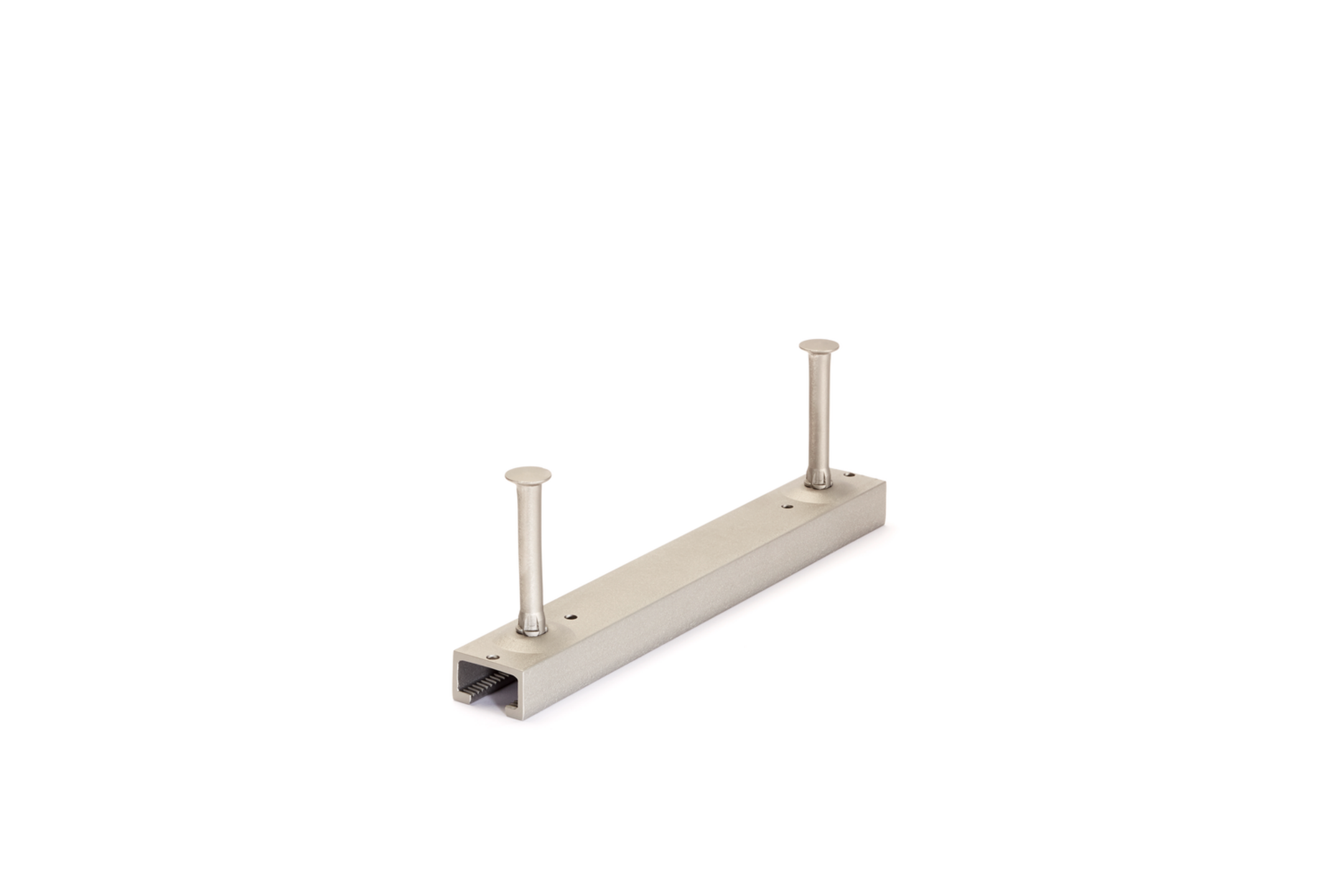

JXA W 38/23

Ankerschiene, warmgewalzt, gezahnt, mit Rund- oder I-Anker

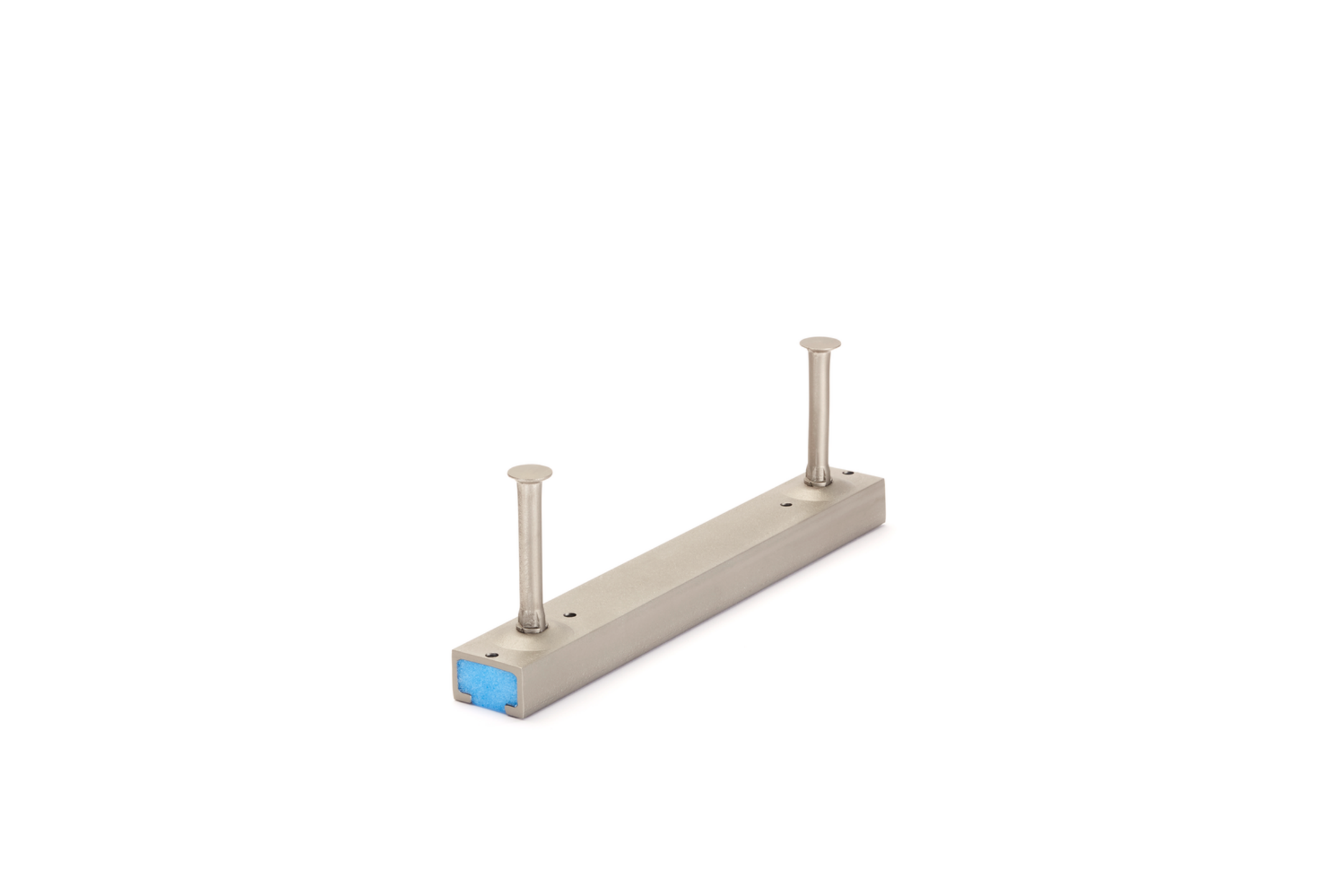

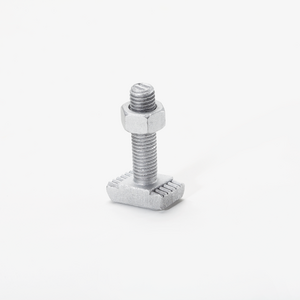

Die Ankerschiene JXA W 38/23 ist europaweit zugelassen mit ETA-09/0338 und nahezu weltweit mit der ICC-ES ESR‐2854. Außerdem besitzt sie die Umwelt-Produktdeklaration EPD-JDL-20200260-IBB1-DE. Sie wird aus feuerverzinktem Stahl (fv) oder Edelstahl (A4) hergestellt. Sie ist in jeder gewünschten Länge bis maximal 6 m lieferbar und wird mit den Schrauben JXH M12 - JXH M16 gepaart. Die Profilbreite beträgt 38 mm, die Profilhöhe 23 mm. Die Füllung ist aus Polyethylen (PE).

Brandschutz
Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
Europäische Technische Bewertung: ETA-09/0338
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HP

BP

L

t

Anzahl der Anker

G

  • JXARW3823 FVK-0150
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    150 mm
    3 mm
    3 Stk
    0.551 kg
    Mehr Informationen
  • JXARW3823 FVK-0200
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    200 mm
    3 mm
    3 Stk
    0.684 kg
    Mehr Informationen
  • JXARW3823 FVK-0250
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    250 mm
    3 mm
    3 Stk
    0.817 kg
    Mehr Informationen
  • JXARW3823 FVK-0300
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    300 mm
    3 mm
    4 Stk
    0.950 kg
    Mehr Informationen
  • JXARW3823 FVK-0350
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    350 mm
    3 mm
    4 Stk
    1.160 kg
    Mehr Informationen
  • JXARW3823 FVK-0400
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    400 mm
    3 mm
    5 Stk
    1.293 kg
    Mehr Informationen
  • JXARW3823 FVK-0550
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    550 mm
    3 mm
    5 Stk
    1.692 kg
    Mehr Informationen
  • JXARW3823 FVK-0800
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    800 mm
    3 mm
    13 Stk
    2.434 kg
    Mehr Informationen
  • JXARW3823 FVK-1050
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    1050 mm
    3 mm
    13 Stk
    3.175 kg
    Mehr Informationen
  • JXARW3823 FVK-3000
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    3000 mm
    3 mm
    25 Stk
    8.975 kg
    Mehr Informationen
  • JXARW3823 FVK-6000
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    6000 mm
    3 mm
    25 Stk
    2.979 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

HP

BP

L

t

Anzahl der Anker

G

  • JXARW3823 A4K-0150
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    150 mm
    3 mm
    2 Stk
    0.510 kg
    Mehr Informationen
  • JXARW3823 A4K-0200
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    200 mm
    3 mm
    2 Stk
    0.640 kg
    Mehr Informationen
  • JXARW3823 A4K-0250
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    250 mm
    3 mm
    2 Stk
    0.758 kg
    Mehr Informationen
  • JXARW3823 A4K-0300
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    300 mm
    3 mm
    2 Stk
    0.880 kg
    Mehr Informationen
  • JXARW3823 A4K-0350
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    350 mm
    3 mm
    3 Stk
    1.080 kg
    Mehr Informationen
  • JXARW3823 A4K-0400
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    400 mm
    3 mm
    3 Stk
    1.200 kg
    Mehr Informationen
  • JXARW3823 A4K-0550
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    550 mm
    3 mm
    3 Stk
    1.568 kg
    Mehr Informationen
  • JXARW3823 A4K-0800
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    800 mm
    3 mm
    4 Stk
    2.260 kg
    Mehr Informationen
  • JXARW3823 A4K-1050
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    1050 mm
    3 mm
    5 Stk
    2.942 kg
    Mehr Informationen
  • JXARW3823 A4K-3000
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    3000 mm
    3 mm
    13 Stk
    8.320 kg
    Mehr Informationen
  • JXARW3823 A4K-6000
    JORDAHL Ankerschiene gezahnt W38/23
    100 mm
    23 mm
    38 mm
    6000 mm
    3 mm
    25 Stk
    2.760 kg
    Mehr Informationen

Details

  • Brandschutz
  • Umweltproduktdeklaration (EPD): EPD-JDL-20200260-IBB1-DE
  • Europäische Technische Bewertung: ETA-09/0338

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Preisliste 2025 Rohbau / Fassade

    Gültig ab 1. Februar 2025

    PDF, 17 MB

    de en

  • AbP PENTAFLEX® KB, FTS, OBS, ABS, Modul

    Kompaktübersicht

    PDF, 796 KB

    de en

  • CABR certificate anchor channels JTA, JZA and JXA

    Zertifikat

    PDF, 6 MB

    en
    Download
  • EXPERT Software Ankerschienen

    EXPERT Software Ankerschienen

    ZIP, 186 MB

    de en

  • Einbauanleitung PENTAFLEX® FTS

    Montageanleitung

    PDF, 1 MB

    de en

  • Aufzugisolierung JAI - Technische Information

    Erklärung

    PDF, 2 MB

    de en

  • Leistungserklärung Ankerschienen JTA JXA

    Erklärung

    PDF, 28 KB

    de en

  • EPD Umweltproduktdeklaration Durchstanzbewehrung JDA

    Zulassung

    PDF, 2 MB

    de en

  • Technische Information Schienen und Zubehör

    Technische Information

    PDF, 15 MB

    de en

BIM- und CAD-Daten

  • BIM Dateien Estrichbündige Kanalsysteme

    BIM Dateien Estrichbündige Kanalsysteme

    ZIP, 821 KB

    de en
  • CAD Details Schrauben

    CAD Details Schrauben

    ZIP, 515 KB

    de en

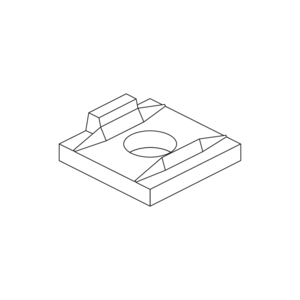

Inklusivzubehör
