WPL 150

Weitspannkabelleiter, Höhe = 150 mm

Die Weitspannkabelleitern WPL 150 haben eine Holmhöhe von 150 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Sprossen bestehen aus gelochten Profilschienen. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

HH

B

L

t

QLK

A

G

  • WPL 150-20S
    Weitspannkabelleiter
    150 mm
    150 mm
    200 mm
    6000 mm
    1.75 mm
    0.72 kN/m
    256 cm2
    35.840 kg
    Mehr Informationen
  • WPL 150-30S
    Weitspannkabelleiter
    150 mm
    150 mm
    300 mm
    6000 mm
    1.75 mm
    1.08 kN/m
    384 cm2
    37.100 kg
    Mehr Informationen
  • WPL 150-40S
    Weitspannkabelleiter
    150 mm
    150 mm
    400 mm
    6000 mm
    1.75 mm
    1.43 kN/m
    512 cm2
    38.370 kg
    Mehr Informationen
  • WPL 150-50S
    Weitspannkabelleiter
    150 mm
    150 mm
    500 mm
    6000 mm
    1.75 mm
    1.79 kN/m
    640 cm2
    39.630 kg
    Mehr Informationen
  • WPL 150-60S
    Weitspannkabelleiter
    150 mm
    150 mm
    600 mm
    6000 mm
    1.75 mm
    2.15 kN/m
    768 cm2
    40.890 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HH

B

L

t

QLK

A

G

  • WPL 150-20F
    Weitspannkabelleiter
    150 mm
    150 mm
    200 mm
    6000 mm
    1.75 mm
    0.72 kN/m
    256 cm2
    38.350 kg
    Mehr Informationen
  • WPL 150-30F
    Weitspannkabelleiter
    150 mm
    150 mm
    300 mm
    6000 mm
    1.75 mm
    1.08 kN/m
    384 cm2
    39.700 kg
    Mehr Informationen
  • WPL 150-40F
    Weitspannkabelleiter
    150 mm
    150 mm
    400 mm
    6000 mm
    1.75 mm
    1.43 kN/m
    512 cm2
    41.050 kg
    Mehr Informationen
  • WPL 150-50F
    Weitspannkabelleiter
    150 mm
    150 mm
    500 mm
    6000 mm
    1.75 mm
    1.79 kN/m
    640 cm2
    42.400 kg
    Mehr Informationen
  • WPL 150-60F
    Weitspannkabelleiter
    150 mm
    150 mm
    600 mm
    6000 mm
    1.75 mm
    2.15 kN/m
    768 cm2
    43.760 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

HH

B

L

t

QLK

A

G

  • WPL 150-20E
    Weitspannkabelleiter
    150 mm
    150 mm
    200 mm
    6000 mm
    1.8 mm
    0.72 kN/m
    256 cm2
    38.050 kg
    Mehr Informationen
  • WPL 150-30E
    Weitspannkabelleiter
    150 mm
    150 mm
    300 mm
    6000 mm
    1.8 mm
    1.08 kN/m
    384 cm2
    39.820 kg
    Mehr Informationen
  • WPL 150-40E
    Weitspannkabelleiter
    150 mm
    150 mm
    400 mm
    6000 mm
    1.8 mm
    1.43 kN/m
    512 cm2
    41.600 kg
    Mehr Informationen
  • WPL 150-50E
    Weitspannkabelleiter
    150 mm
    150 mm
    500 mm
    6000 mm
    1.8 mm
    1.79 kN/m
    640 cm2
    43.380 kg
    Mehr Informationen
  • WPL 150-60E
    Weitspannkabelleiter
    150 mm
    150 mm
    600 mm
    6000 mm
    1.8 mm
    2.15 kN/m
    768 cm2
    45.160 kg
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

HH

B

L

t

QLK

A

G

  • WPL 150-20E4
    Weitspannkabelleiter
    150 mm
    150 mm
    200 mm
    6000 mm
    1.8 mm
    0.72 kN/m
    256 cm2
    38.530 kg
    Mehr Informationen
  • WPL 150-30E4
    Weitspannkabelleiter
    150 mm
    150 mm
    300 mm
    6000 mm
    1.8 mm
    1.08 kN/m
    384 cm2
    40.330 kg
    Mehr Informationen
  • WPL 150-40E4
    Weitspannkabelleiter
    150 mm
    150 mm
    400 mm
    6000 mm
    1.8 mm
    1.43 kN/m
    512 cm2
    42.130 kg
    Mehr Informationen
  • WPL 150-50E4
    Weitspannkabelleiter
    150 mm
    150 mm
    500 mm
    6000 mm
    1.8 mm
    1.79 kN/m
    640 cm2
    43.930 kg
    Mehr Informationen
  • WPL 150-60E4
    Weitspannkabelleiter
    150 mm
    150 mm
    600 mm
    6000 mm
    1.8 mm
    2.15 kN/m
    768 cm2
    45.730 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

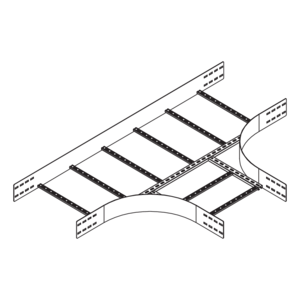

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Rote Mappe - Funktionserhalt Tragkonstruktion DIN 4102-12

    Gesamtkatalog

    PDF, 29 MB

    de
    Download

  • BK Bodenkanal - Technische Information

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Prüfbericht RAPIDOBAT® Cretcon HD

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

  • Weitspannkabelrinne WPR 100, 120, 150

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

  • Elektrische Leitfähigkeit (RG 35/60 und RI 60)

    Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1

    PDF, 263 KB

    de en

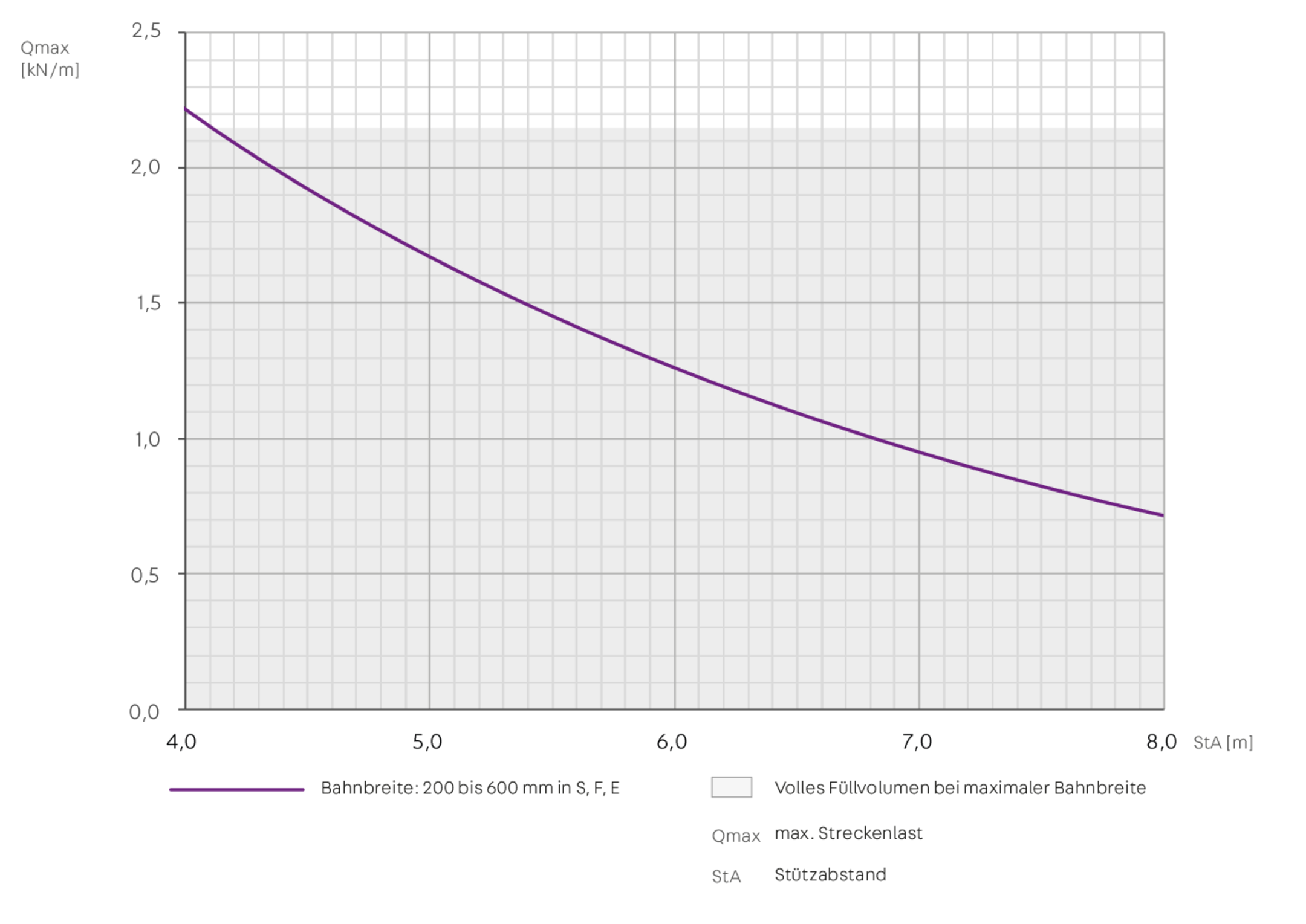

Belastungsdiagramm
