WPLA 150

Weitspannkabelleiter-Abzweig, Höhe = 150 mm

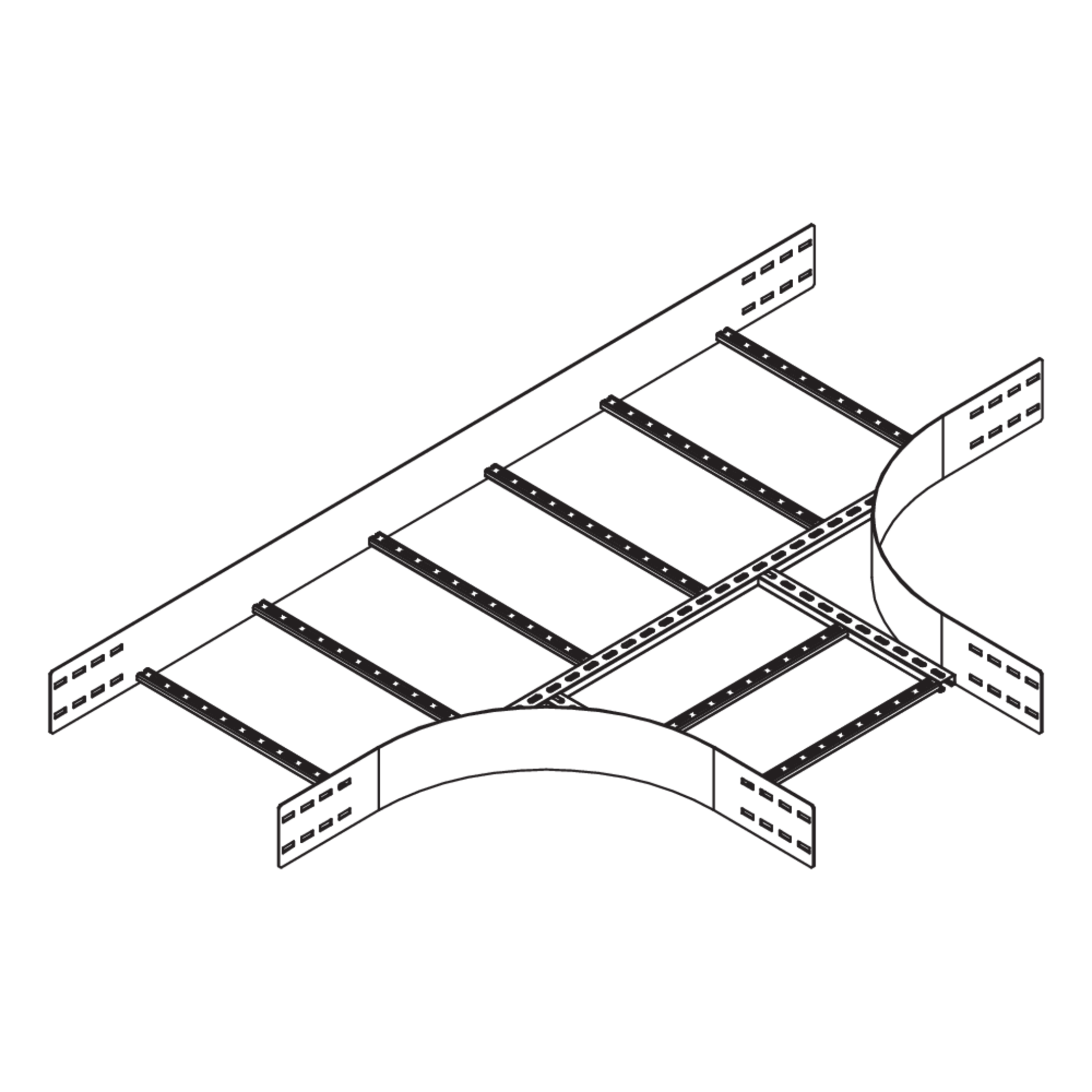

Der T-förmige Weitspannkabelleiter-Abzweig WPLA 150 mit integrierten Verbindern ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Der Abzweig wird zwischen zwei Weitspannkabelleitern eingesetzt. Anschließend lässt sich die Anschlussleiter einschieben. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

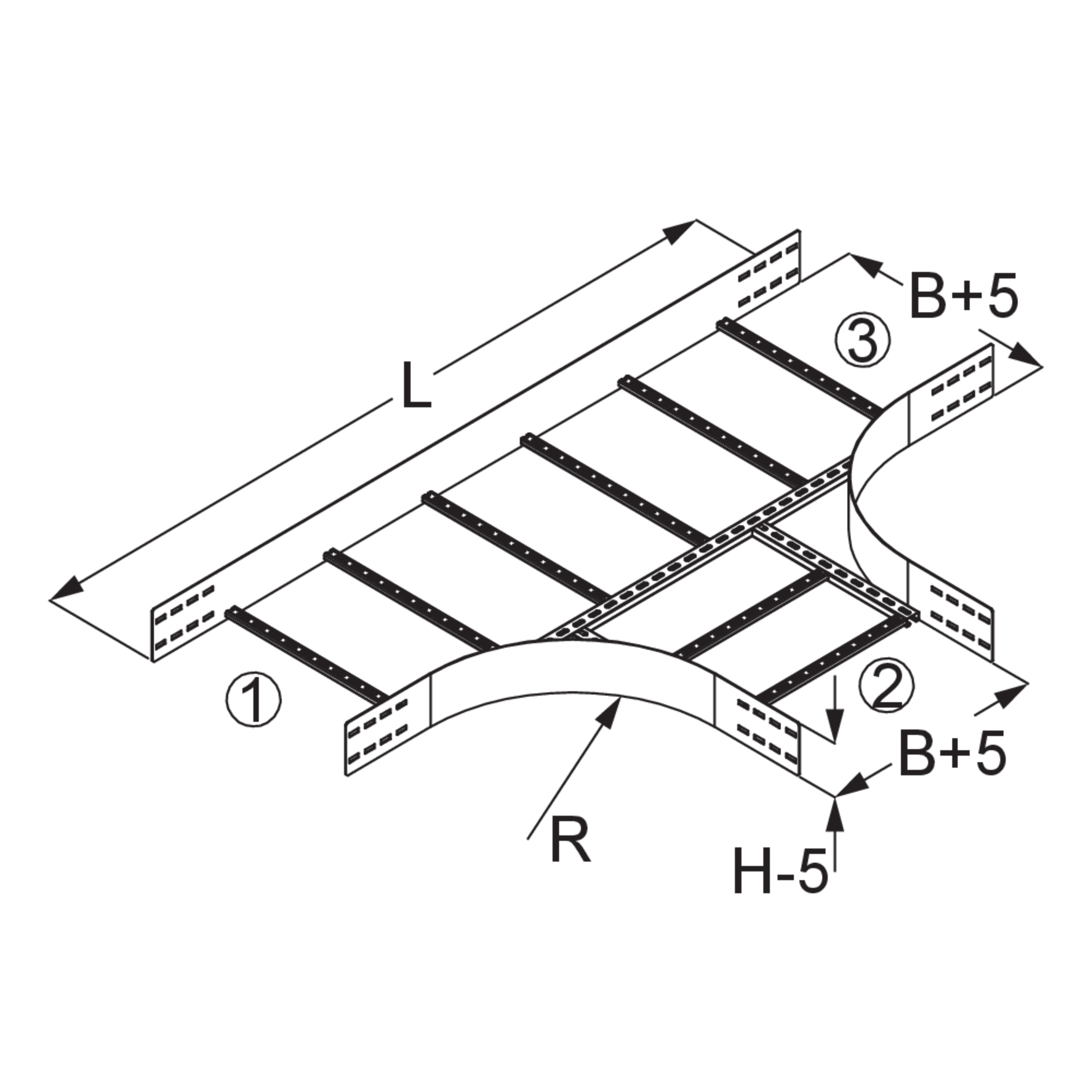

H

HH

B

L

R

G

Inklusivzubehör

  • WPLA 150-20F
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    200 mm
    1635 mm
    450 mm
    18.270 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-30F
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    300 mm
    1735 mm
    450 mm
    19.340 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-40F
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    400 mm
    1835 mm
    450 mm
    20.330 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-50F
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    500 mm
    1935 mm
    450 mm
    21.320 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-60F
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    600 mm
    2035 mm
    450 mm
    22.730 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

HH

B

L

R

G

Inklusivzubehör

  • WPLA 150-20E
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    200 mm
    1635 mm
    450 mm
    18.390 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-30E
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    300 mm
    1735 mm
    450 mm
    19.440 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-40E
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    400 mm
    1835 mm
    450 mm
    20.410 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-50E
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    500 mm
    1935 mm
    450 mm
    21.390 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 150-60E
    Weitspannkabelleiter-Abzweig
    150 mm
    150 mm
    600 mm
    2035 mm
    450 mm
    22.750 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
    • Kabelschonende Führung
