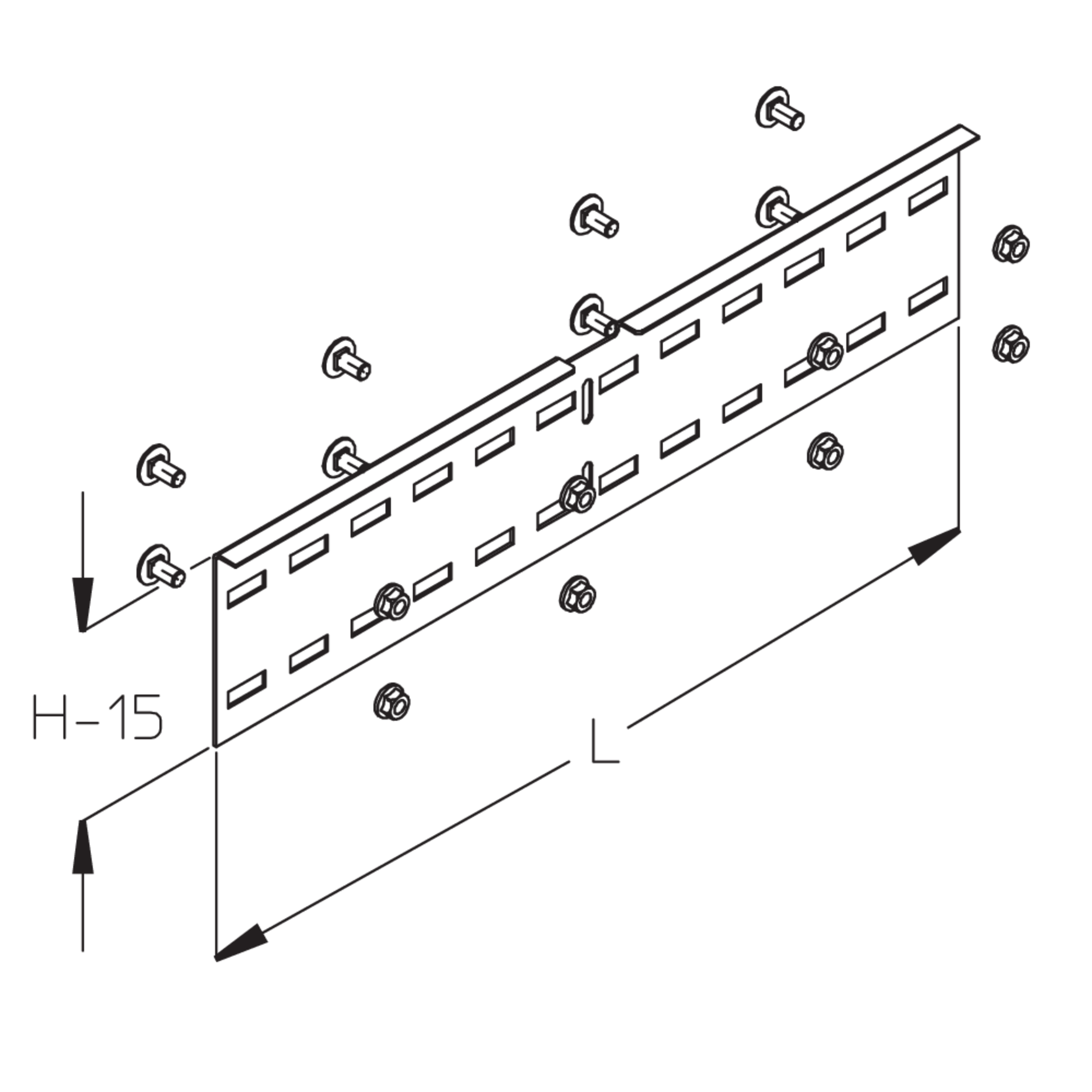

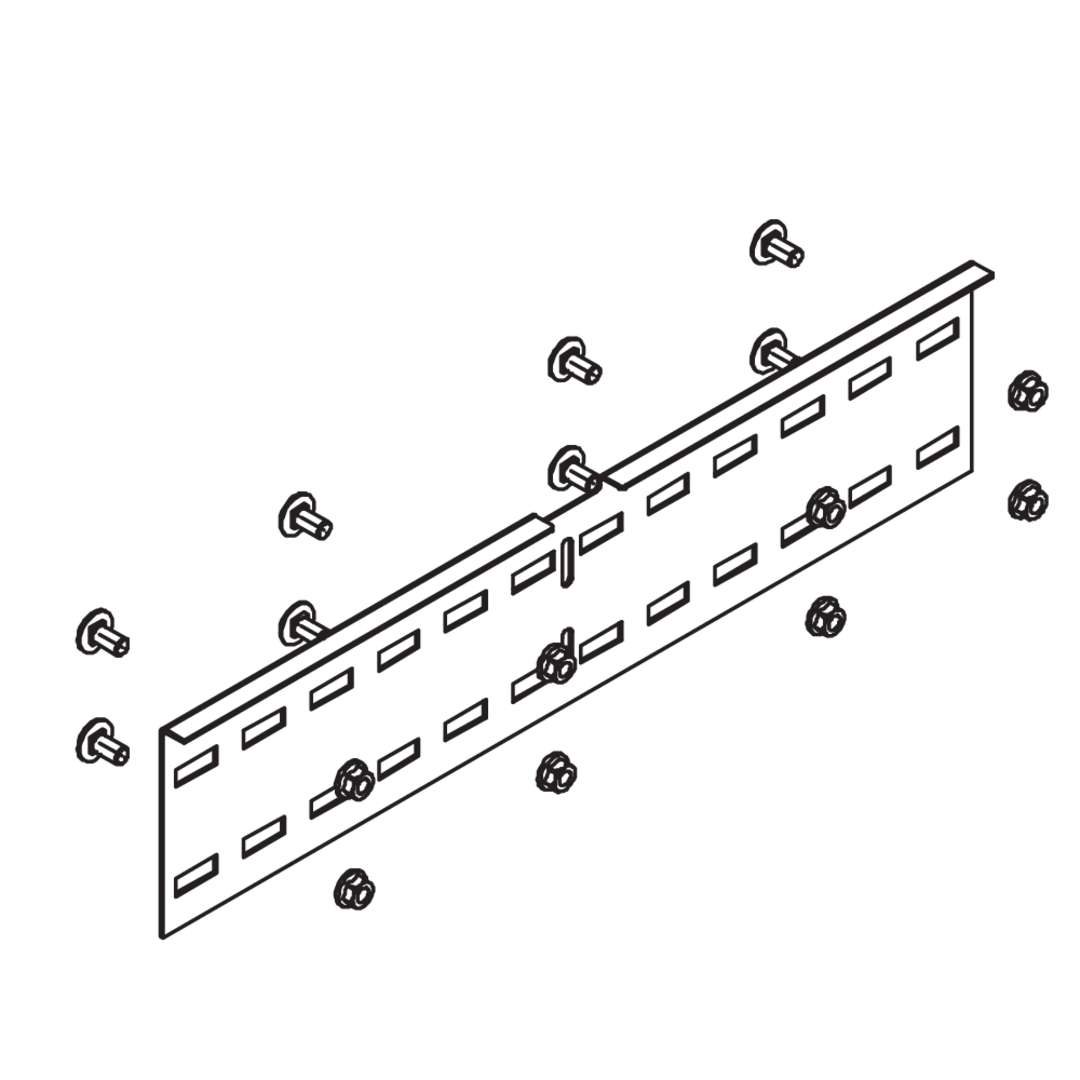

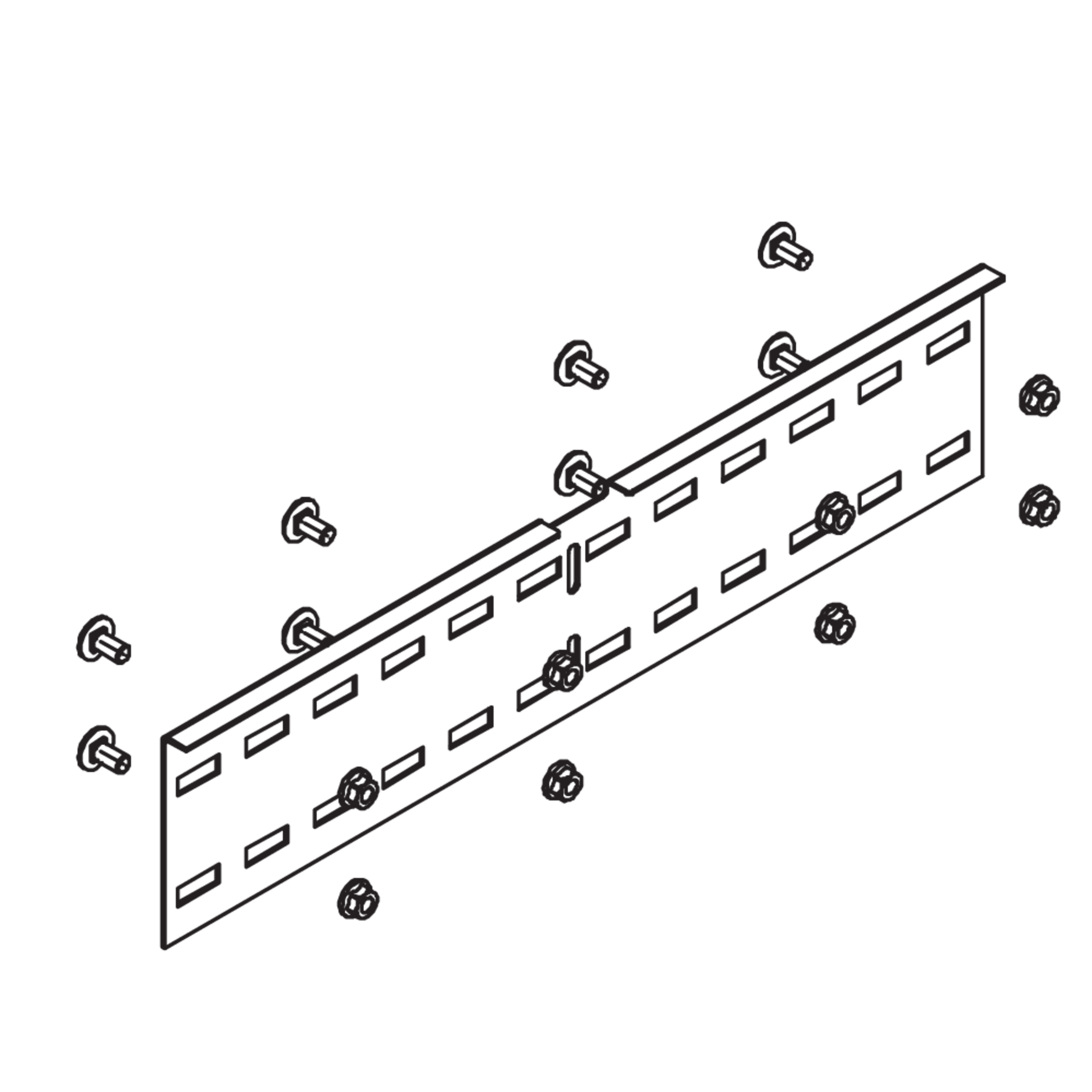

WPVH 150

Weitspannkabelbahnen-Verbinder, horizontal, Höhe = 135 mm

Mithilfe der Weitspann-Verbinder WPVH 150 lassen sich Weitspannkabelrinnen oder -leitern miteinander verbinden und horizontale Richtungsänderungen erzielen. Bei einer Richtungsänderung > 30° müssen die Kabelbahnen gemäß Montageanleitung zuvor zurechtgeschnitten werden. In jedem Fall werden die Seitenverbinder wie gewünscht auf den erforderlichen Winkel gebogen. Sie haben eine der Kabelbahnholmhöhe entsprechende Höhe von 145 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVH 150S
    Weitspannkabelbahnen-Horizontalverbinder
    Höhe
    135 mm
    Länge
    600 mm
    Gewicht je Lagermengeneinheit
    1.516 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVH 150F
    Weitspannkabelbahnen-Horizontalverbinder
    Höhe
    135 mm
    Länge
    600 mm
    Gewicht je Lagermengeneinheit
    1.628 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVH 150E
    Weitspannkabelbahnen-Horizontalverbinder
    Höhe
    135 mm
    Länge
    600 mm
    Gewicht je Lagermengeneinheit
    1.548 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVH 150E4
    Weitspannkabelbahnen-Horizontalverbinder
    Höhe
    135 mm
    Länge
    600 mm
    Gewicht je Lagermengeneinheit
    1.564 kg
    Included accessories
    Mehr Informationen
