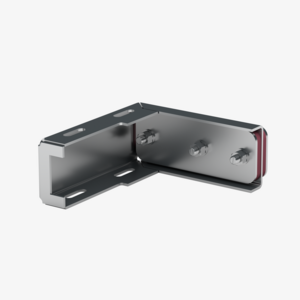

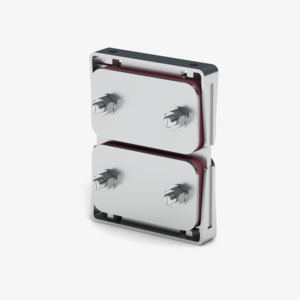

Die TÜV-zertifizierte Aufzugsisolierung JAI dient zur akustischen Entkopplung des Aufzugs und reduziert den eingeleiteten Körperschall um bis zu 26 dB am Übergang zwischen Aufzugsführungsschiene und Schachtwand. Das System besteht aus einer Sandwichkonstruktion mit den Elastomerplatten, dem Traggerüst aus Stahleinlagen und zwei Hakenkopfschrauben, die die Isolierung normalerweise an einer Ankerschiene JTA W befestigen. Das Anbauteil des Aufzugsbauers verbindet dann die Aufzugsführungsschiene mit dem JAI-Element. Um maximale Flexibilität bei der Montage zu gewährleisten, gibt es die Aufzugsisolierung JAI in mehreren Ausführungen für diverse Aufzugsarten.
Aufzugsisolierung JAI
Downloads
de
en
de
en
de
en
de
en
Preisliste 2025 Rohbau / Fassade
Gültig ab 1. Februar 2025, aktualisierte Version vom 27.09.2025
Montageanleitung Aufzugsisolierung JAI
Montageanleitung
Aufzugisolierung JAI - Technische Information
Technische Information für Aufzugisolation JAI-A, JAI-R und JAI-L
TÜV Freiwillige Baumusterprüfung JAI
Zertifikat
BIM- und CAD-Daten
de
en
de
en
de
en
BIM Daten Aufzugsisolierung JAI (IFC)
BIM-Daten
CAD Details Aufzugsisolierung JAI (DWG)
DWG Format JORDAHL® Aufzugisolierung JAI-A, JAI-R und JAI-L
BIM Daten Aufzugsisolierung JAI (RFA)
BIM-Daten
Services: Von Planung bis Nutzung
Wir unterstützen Sie bei jedem Schritt Ihres Bauprojektes. Mit hochwertigen Produkten samt Bemessungssoftware zur optimalen Planung. Kommt der Standard für Ihr Projekt nicht in Frage, konfigurieren unsere Hersteller ein Produkt, das haargenau auf Ihre Bedürfnisse zugeschnitten ist.
