WPLKAB

Weitspannkabelleiter-Abgangsblech

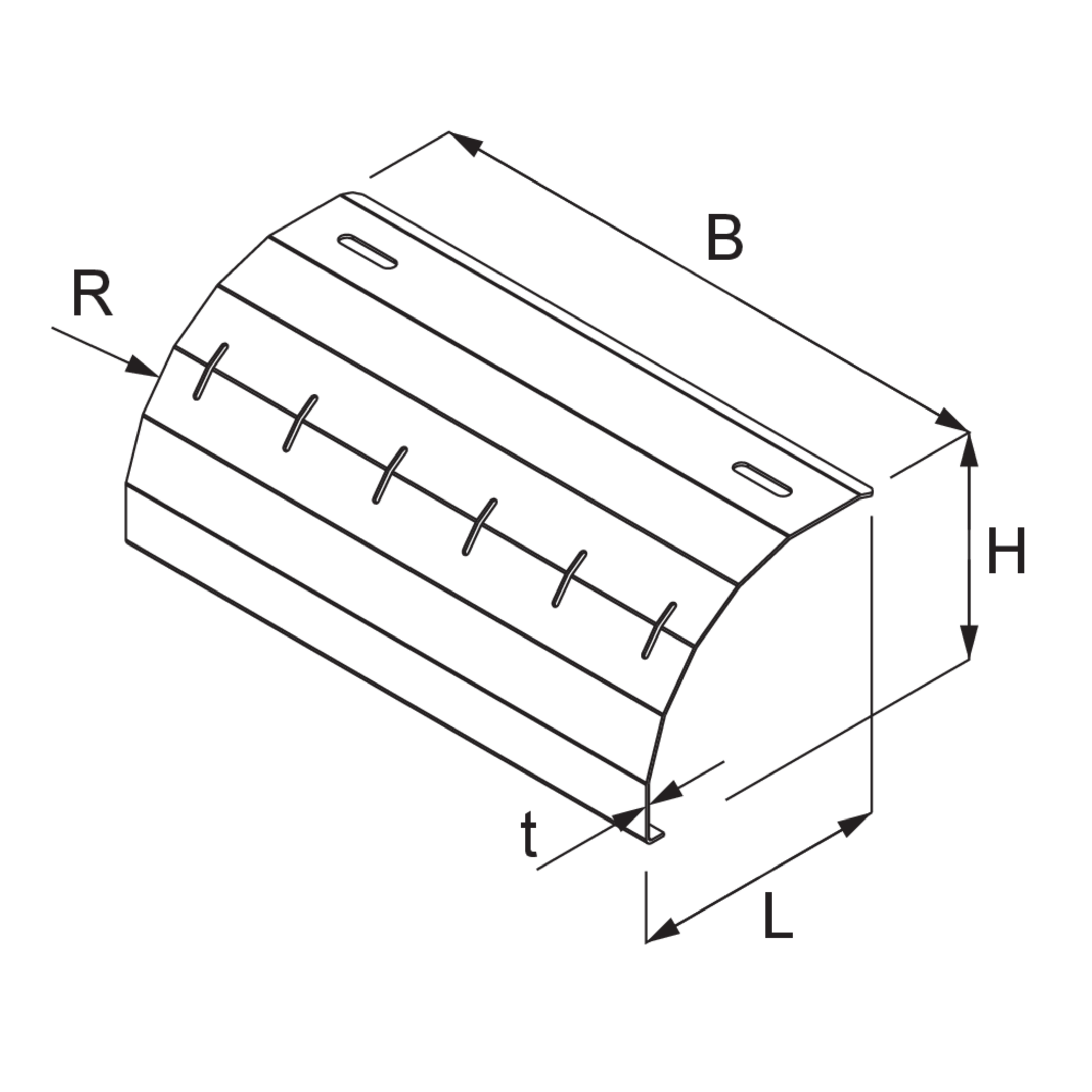

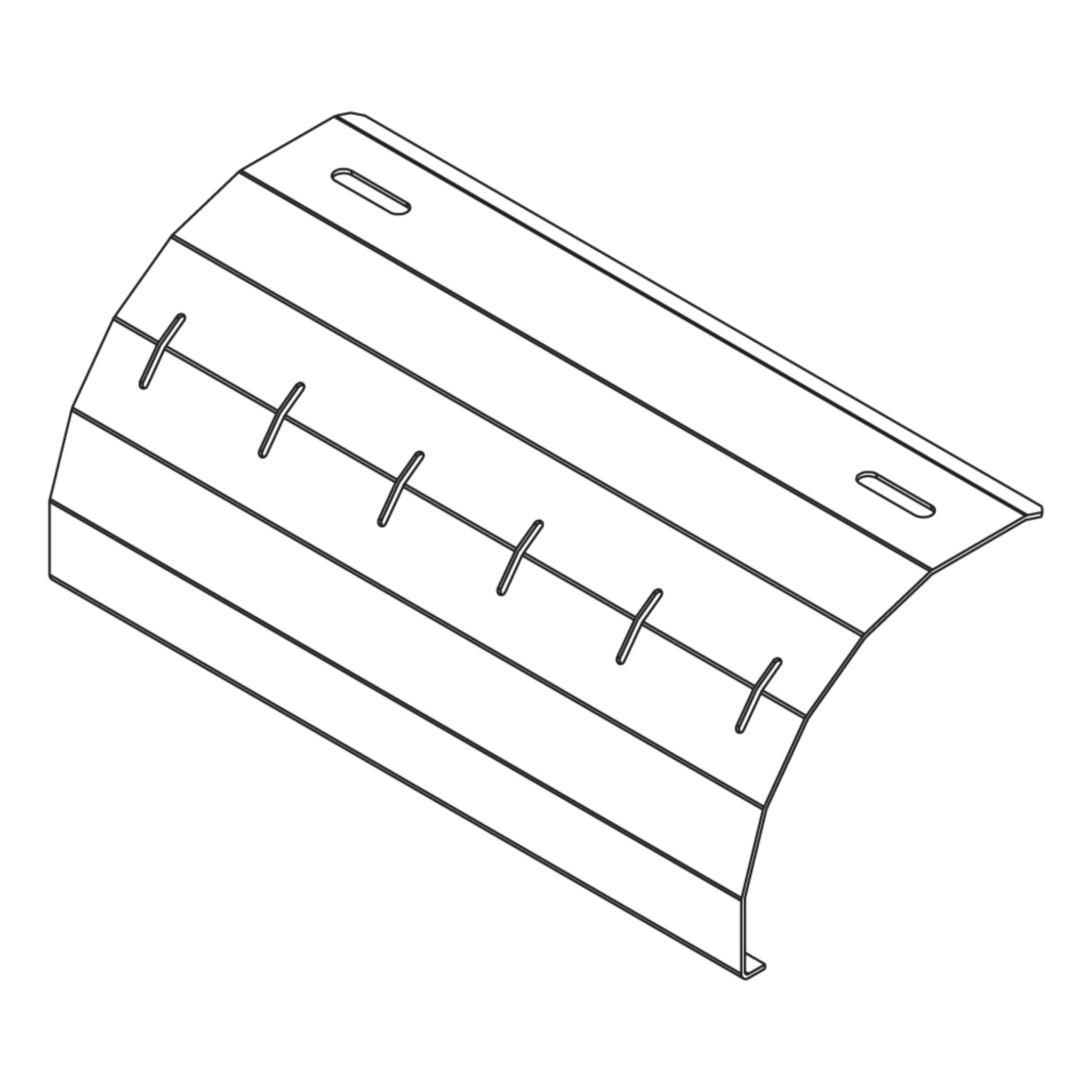

Das Weitspannkabelleiter-Abgangsblech WPLKAB dient der kabelschonenden vertikalen Ausführung von Leitungen aus der Weitspannkabelleiter WPL. Es hat eine der Kabelleiter entsprechende Breite von 190 bis 590 mm und einen Radius von 100 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPLKAB 20S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    190 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.492 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 30S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    290 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.733 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 40S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    390 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.974 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 50S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    490 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.232 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 60S
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    590 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.473 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPLKAB 20F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    190 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.524 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 30F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    290 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.782 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 40F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    390 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.039 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 50F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    490 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.311 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 60F
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    590 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.569 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPLKAB 20E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    190 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.493 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 30E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    290 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.736 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 40E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    390 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    0.978 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 50E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    490 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.237 kg
    Included accessories
    Mehr Informationen
  • WPLKAB 60E
    Kabelabgangsblech
    Höhe
    110 mm
    Breite
    590 mm
    Länge
    129 mm
    Materialstärke
    1.50 mm
    Radius
    100 mm
    Gewicht je Lagermengeneinheit
    1.479 kg
    Included accessories
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en
