WPLF 150

Weitspannkabelleiter-Fallstück, Höhe = 150 mm

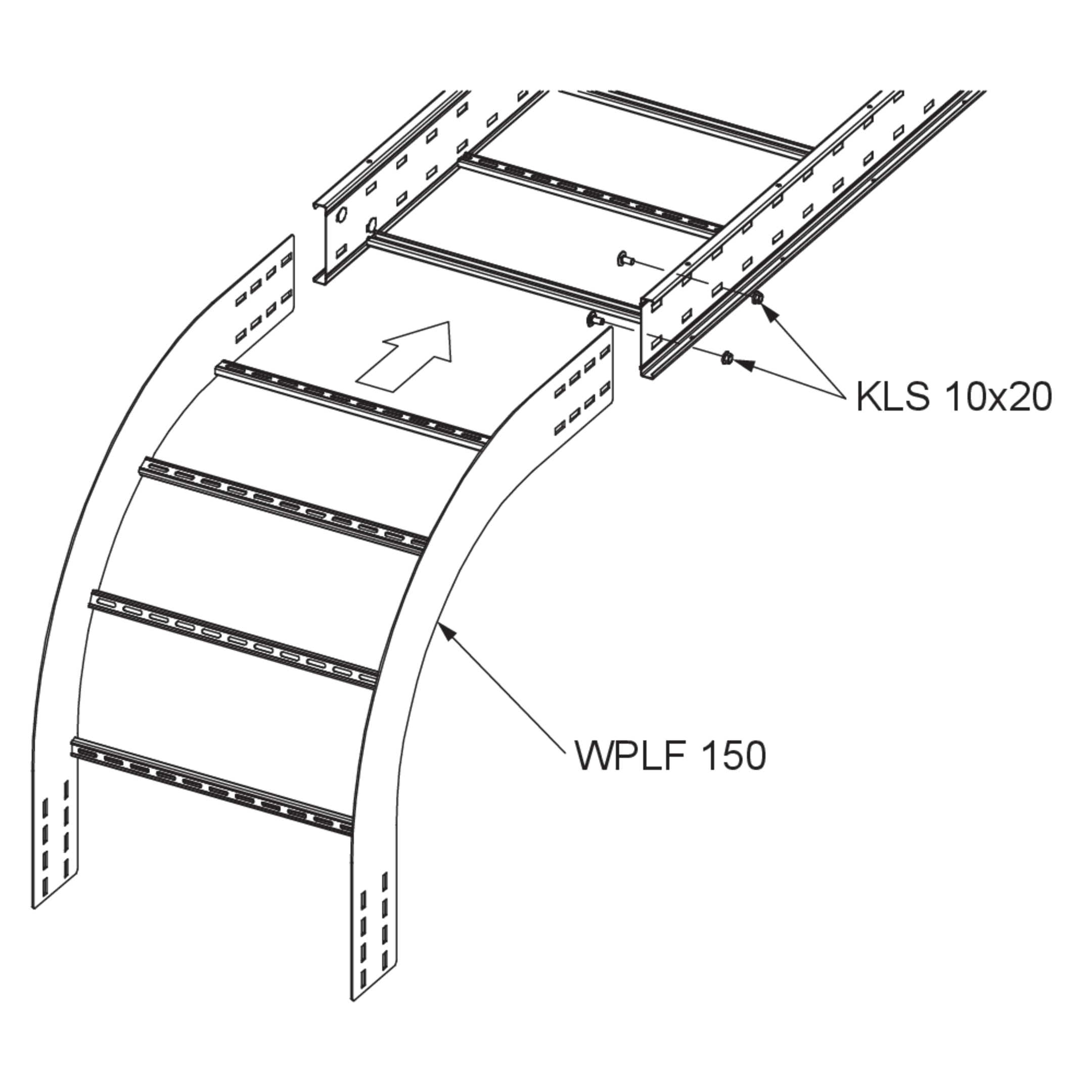

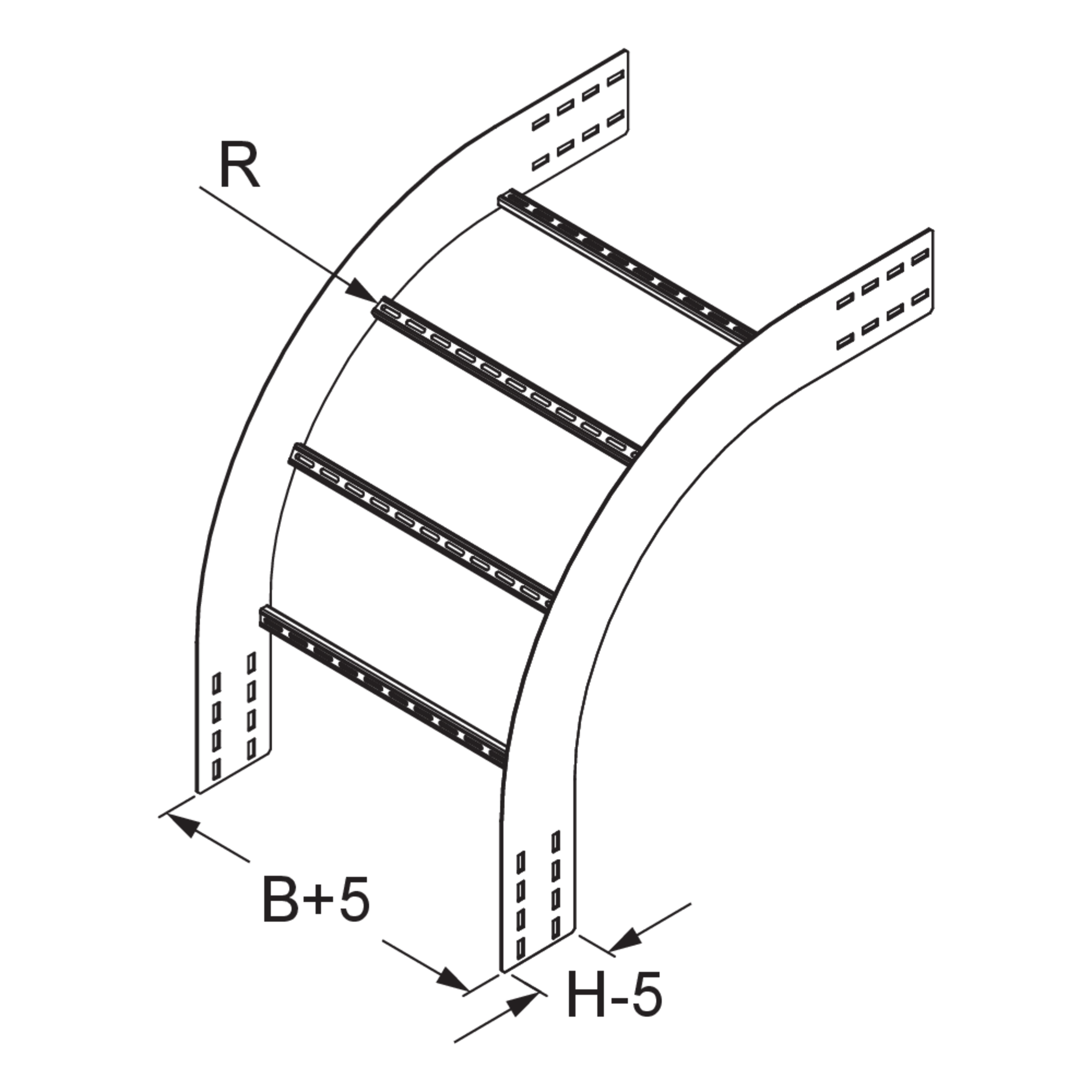

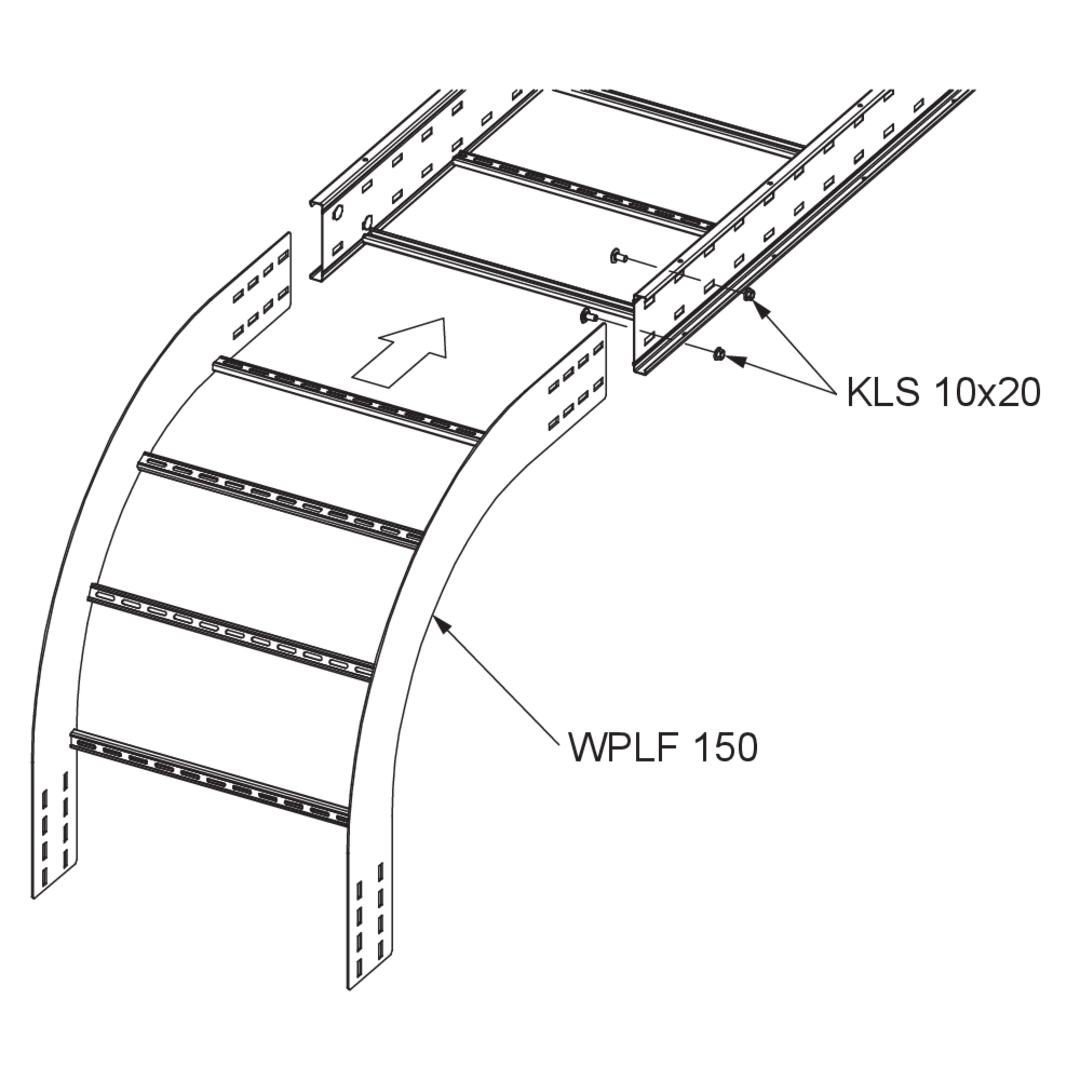

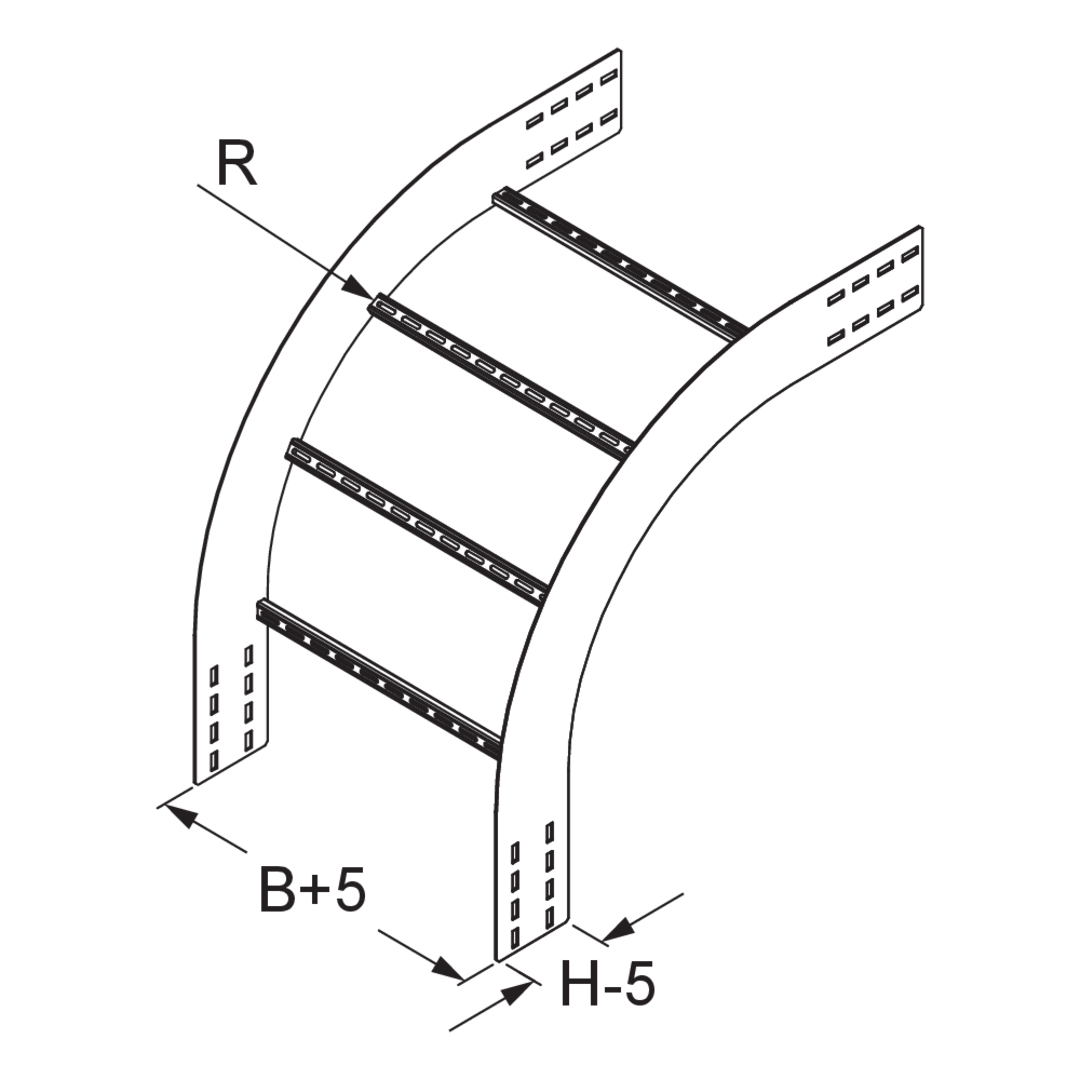

Das Weitspannkabelleiter-Fallstück WPLF 150 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Fallstück montiert. Es hat einen Radius von 450 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLF 150-20F
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.750 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-30F
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.050 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-40F
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.340 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-50F
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.630 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-60F
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.930 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLF 150-20E
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.150 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-30E
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.420 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-40E
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.700 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-50E
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.980 kg
    Included accessories
    Mehr Informationen
  • WPLF 150-60E
    Weitspannkabelleiter-Fallstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.250 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht vertikale Richtungsänderung der Kabelführung um 90° nach unten
  • Kabelschonende Führung
