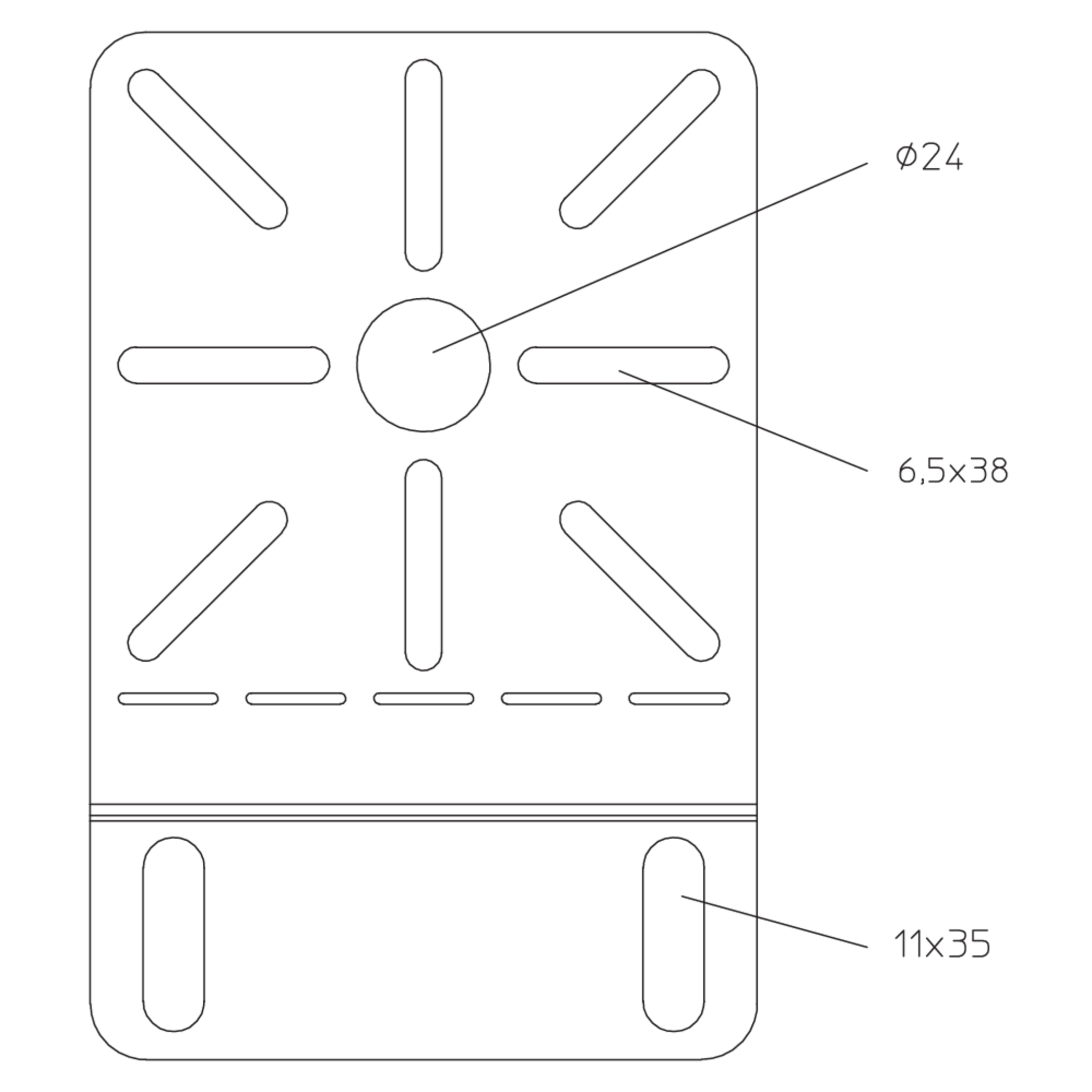

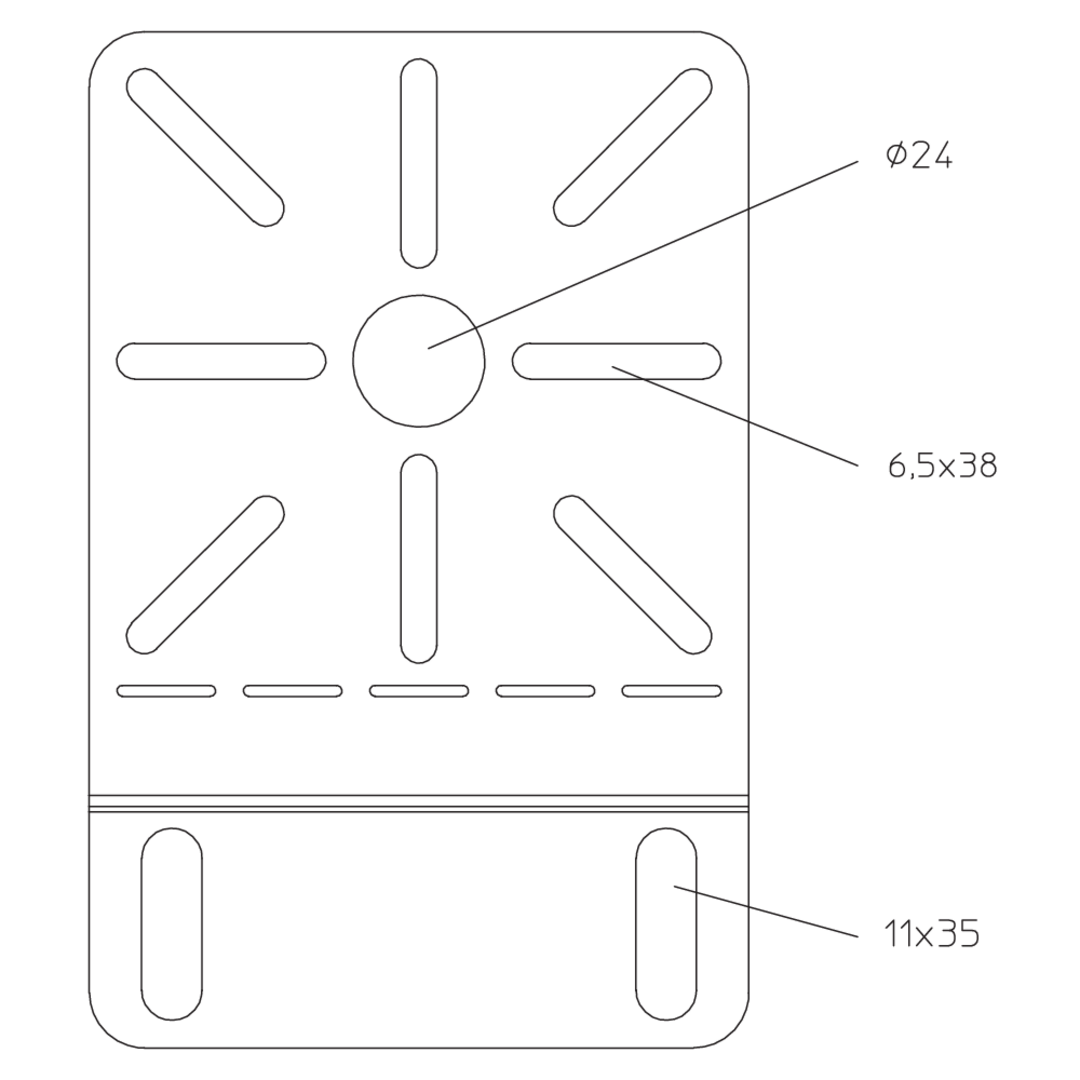

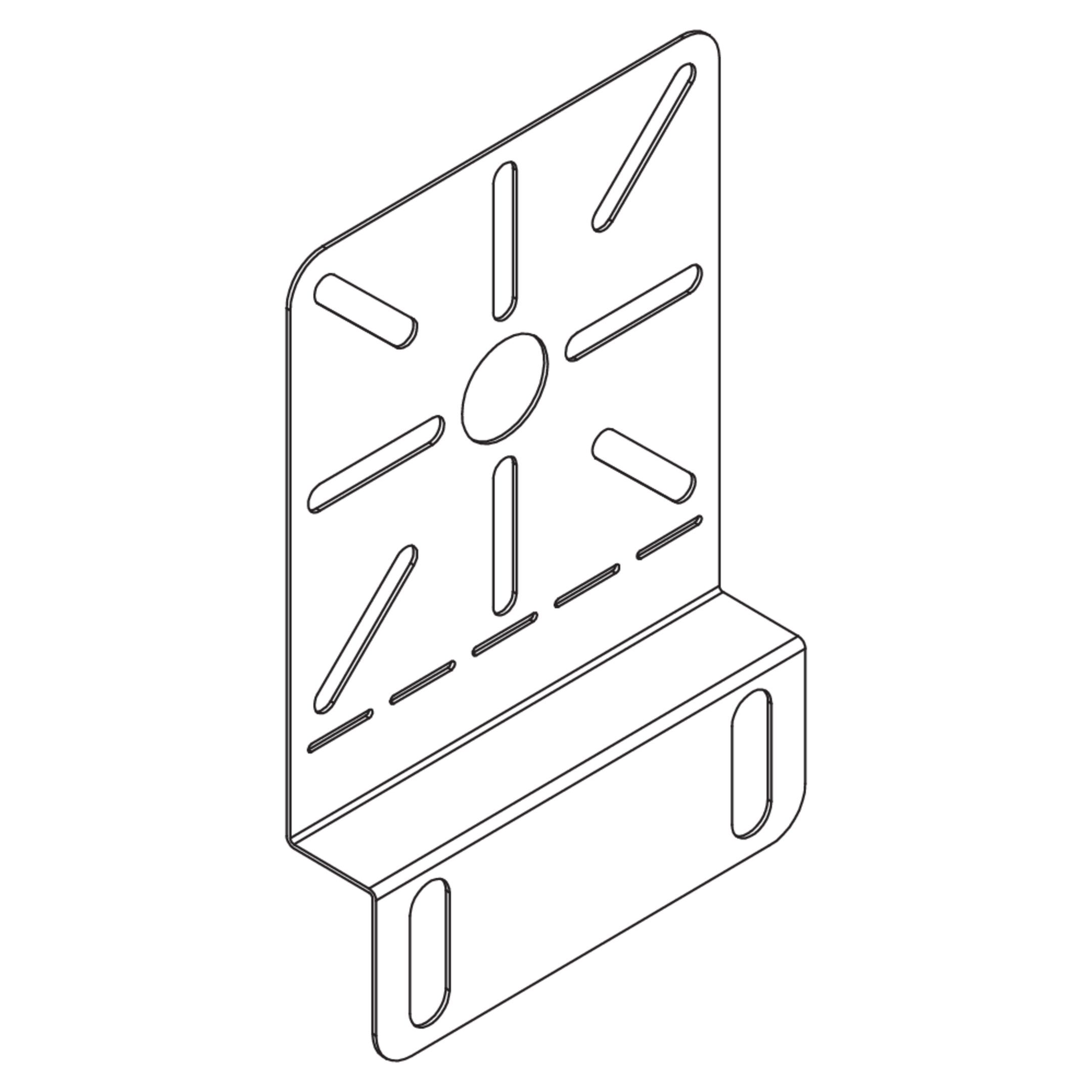

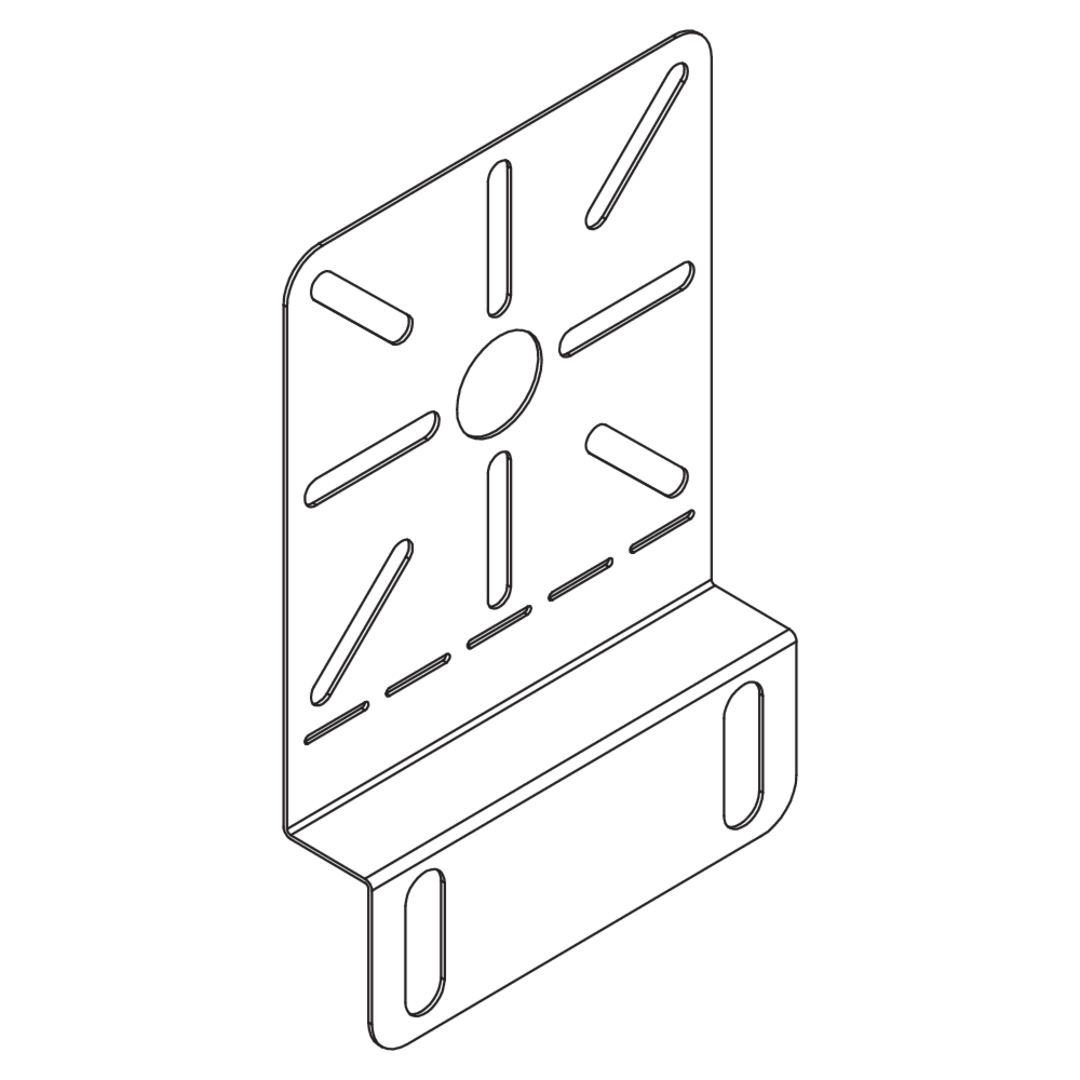

MP-W

Montageplatte

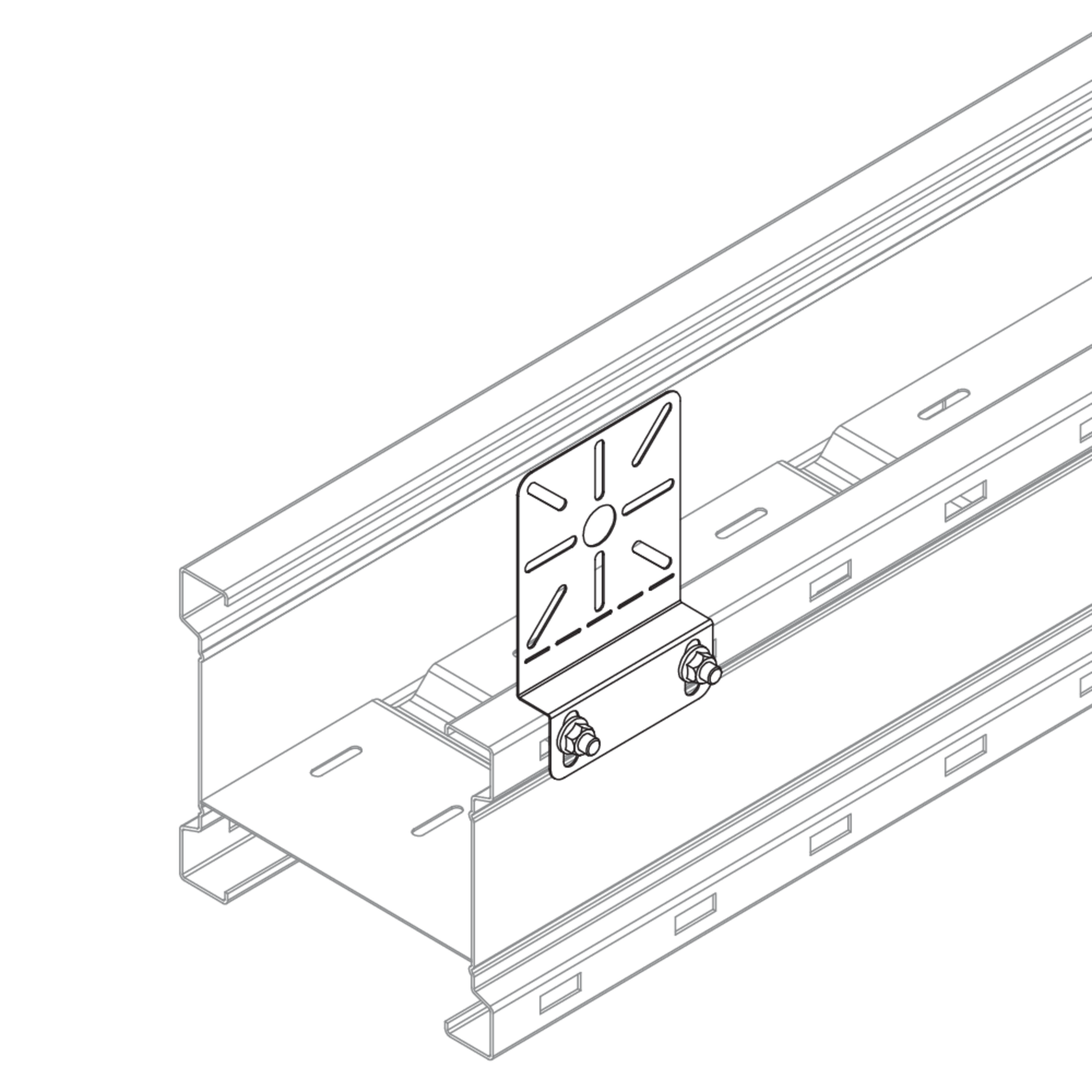

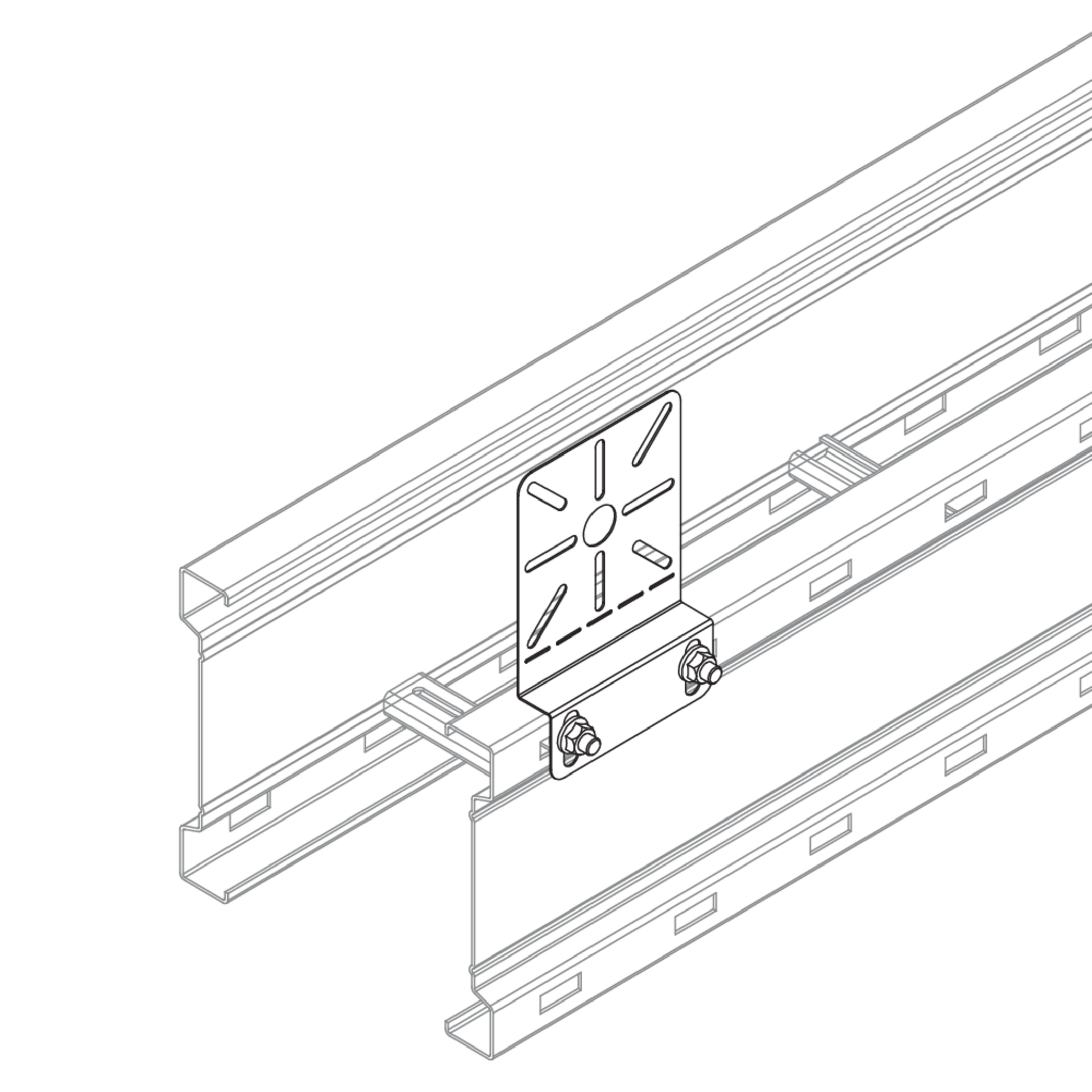

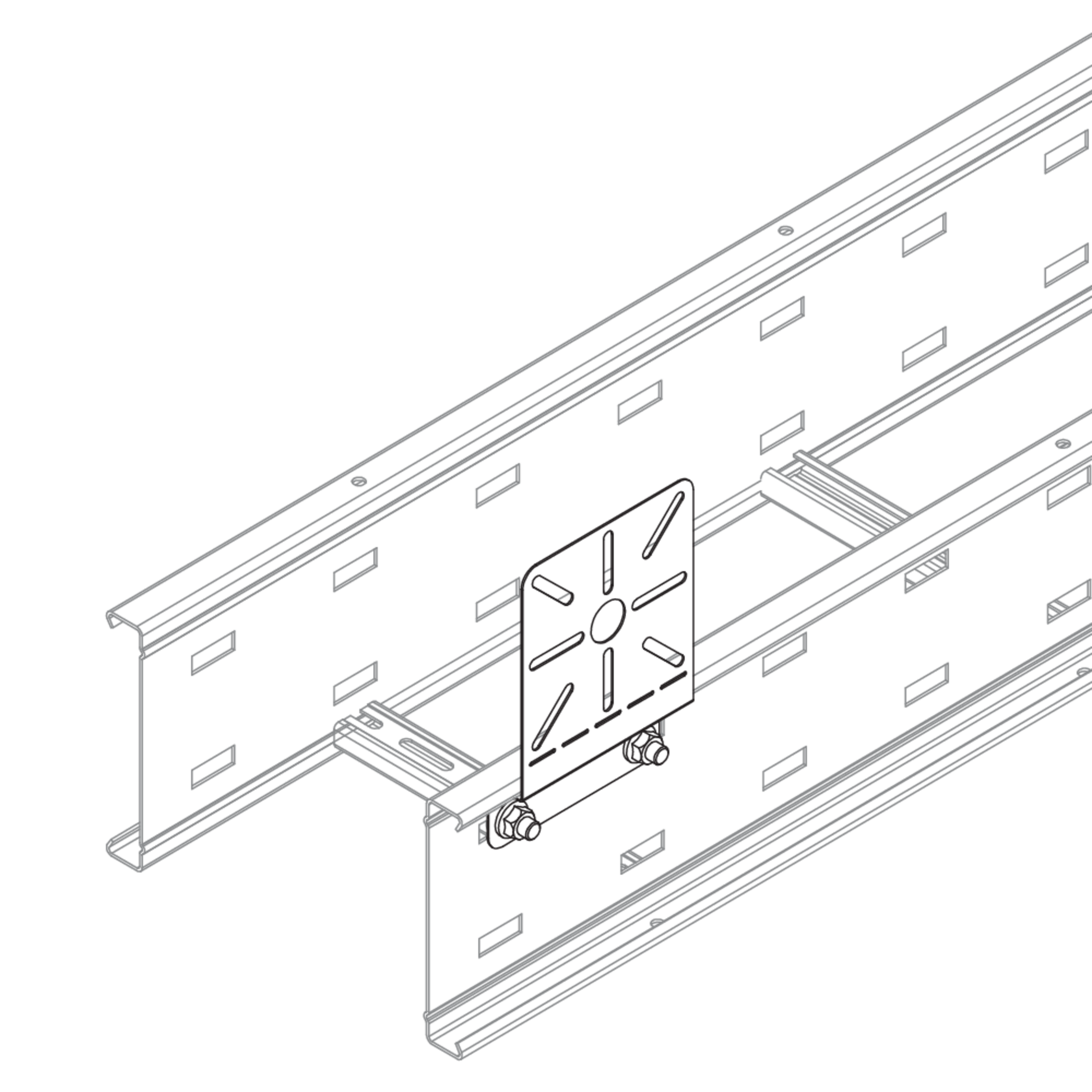

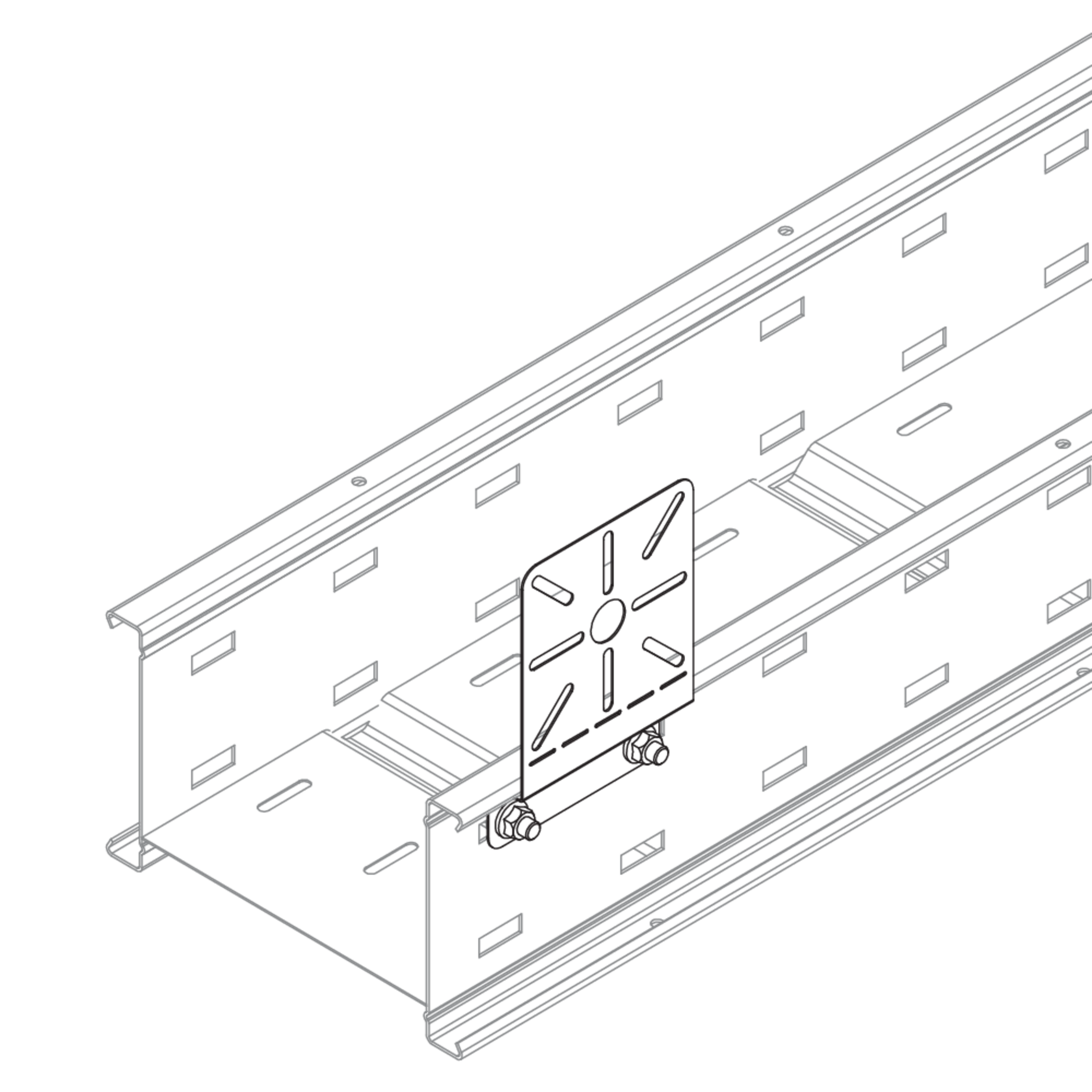

Mithilfe der Montageplatte MP-W lassen sich z. B. Abzweigkästen an Weitspannkabelbahnen befestigen. Die Platte selbst wird mithilfe des mitgelieferten Befestigungssets am Seitenholm der Weitspannkabelbahnen zweifach verschraubt. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

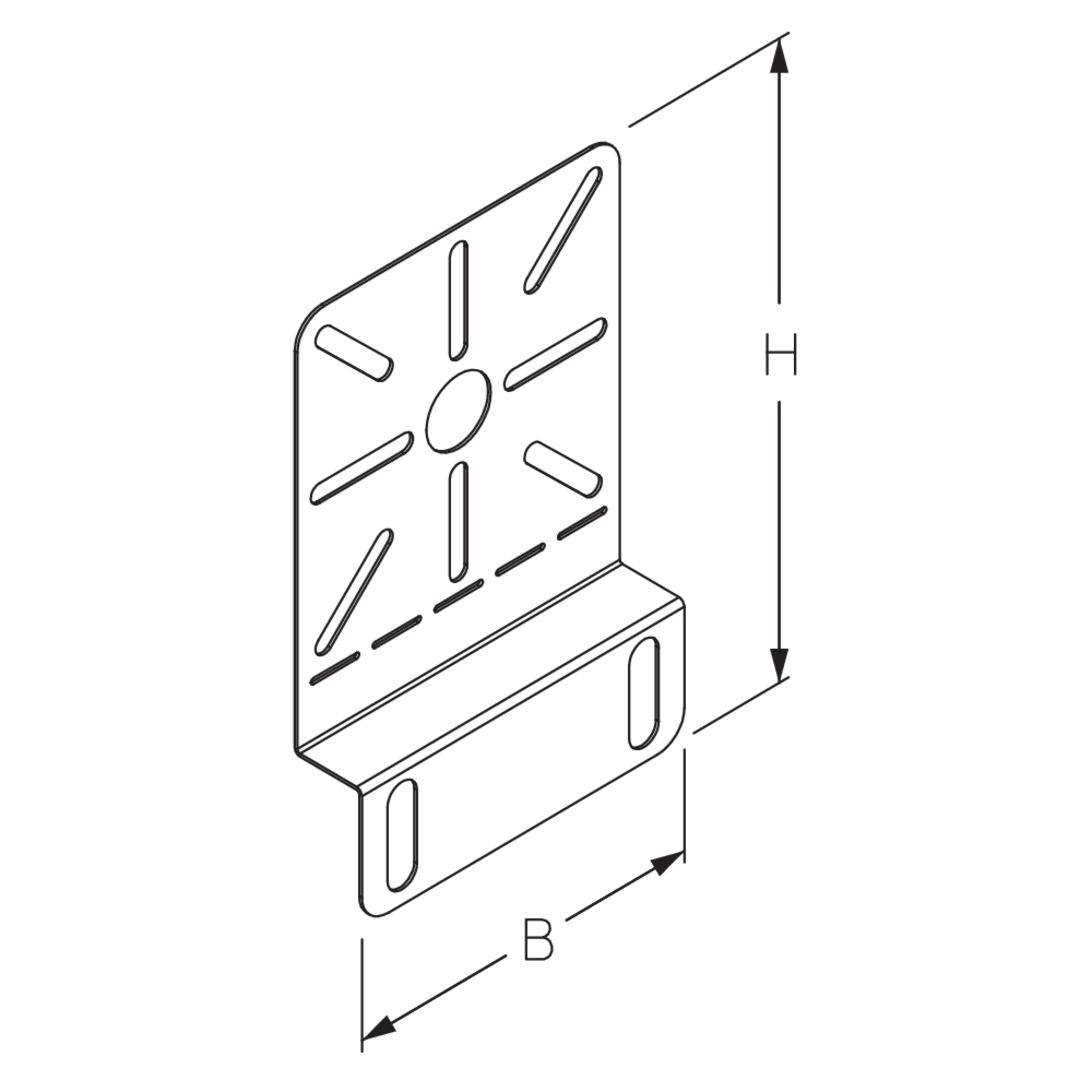

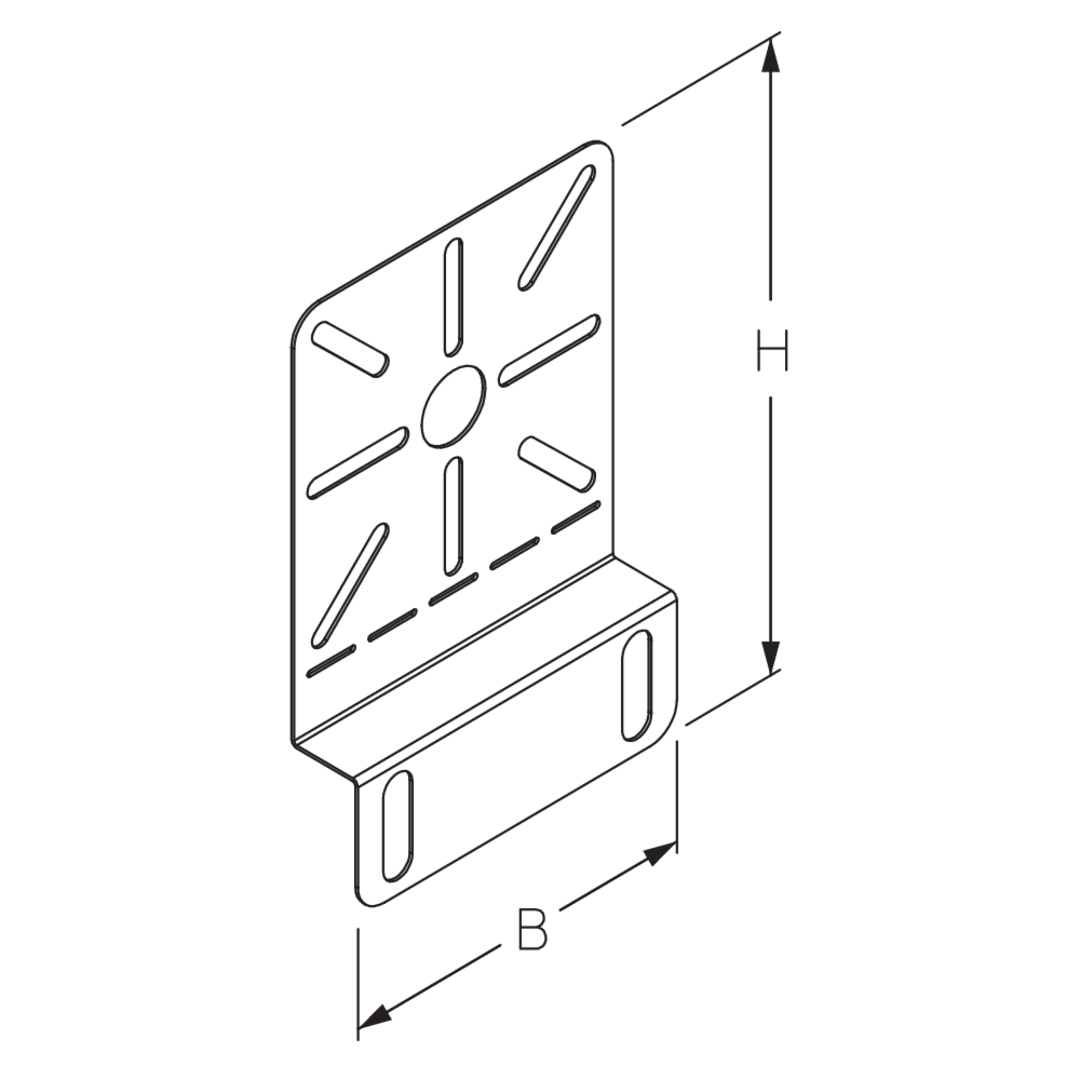

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • MP-W S
    Montageplatte für WPR, WPL, WL, WLR
    Höhe
    185 mm
    Breite
    120 mm
    Materialstärke
    1.00 mm
    Gewicht je Lagermengeneinheit
    0.233 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • MP-W F
    Montageplatte für WPR, WPL, WL, WLR
    Höhe
    185 mm
    Breite
    120 mm
    Materialstärke
    1.00 mm
    Gewicht je Lagermengeneinheit
    0.251 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • MP-W E
    Montageplatte für WPR, WPL, WL, WLR
    Höhe
    185 mm
    Breite
    120 mm
    Materialstärke
    1.00 mm
    Gewicht je Lagermengeneinheit
    0.238 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

B

Breite

t

Materialstärke

G

Gewicht je Lagermengeneinheit
  • MP-W E4
    Montageplatte für WPR, WPL, WL, WLR
    Höhe
    185 mm
    Breite
    120 mm
    Materialstärke
    1.00 mm
    Gewicht je Lagermengeneinheit
    0.246 kg
    Included accessories
    Mehr Informationen
