Die wärmedämmenden ISOPRO® Beton-Beton-Anschlusselemente stellen zuverlässig die kraftschlüssige Verbindung von Außenbauteilen aus Beton mit Innenbauteilen aus Beton her. Die Lastübertragung über die Fuge hinweg erfolgt über Zug- und Querkraftstäbe sowie eine Druckkomponente. Letztere ist in Abhängigkeit des ISOPRO® Typs als Drucklager aus Spezialbeton (Elemente IP) oder als Druckstab aus Stahl (Elemente IPT) ausgeführt. Mit einer Dämmstärke von 80 mm sorgt ISOPRO® für eine zuverlässige thermische Trennung der Stahlbetonbauteile. Die Verwendbarkeit der Elemente ist nach ETA-17/0466 in Zusammenhang mit der allgemeinen Bauartgenehmigung Nr. Z-15.7-354 und der allgemeinen bauaufsichtlichen Zulassung Nr. Z-15.7-243 nachgewiesen.
ISOPRO® Beton-Beton

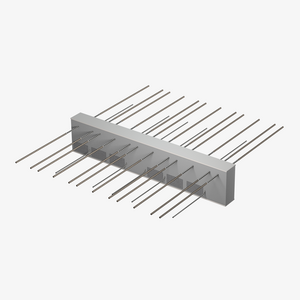

ISOPRO® IP
Wärmegedämmter Kragplattenanschluss mit 80 mm Dämmkörper und Betondrucklager

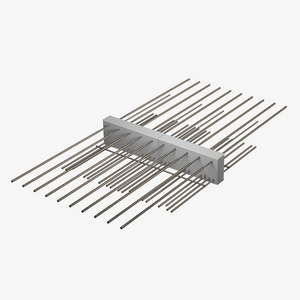

ISOPRO® IPT
Wärmegedämmter Kragplattenanschluss mit 80 mm Dämmkörper und Stahldruckstäben

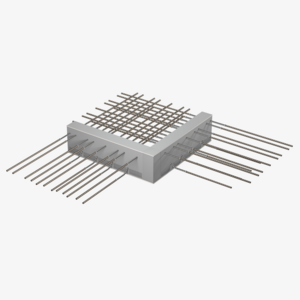

ISOPRO® IP Eck
Wärmegedämmter Kragplattenanschluss für Außenecken mit Betondrucklager
ISOPRO® IPT Eck
Wärmegedämmter Kragplattenanschluss für Außenecken mit Stahldruckstäben

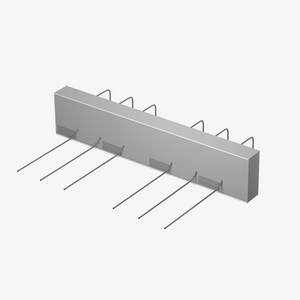

ISOPRO® IPQ
Wärmegedämmter Plattenanschluss zur Querkraftübertragung bei gestützten Stahlbetonbauteilen

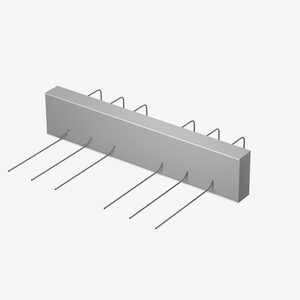

ISOPRO® IPZQ
Wärmegedämmter Plattenanschluss zur zwängungsfreien Querkraftübertragung ohne Druckkomponente

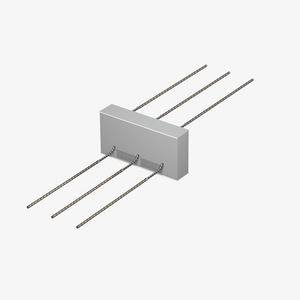

ISOPRO® IPQS / IPTQS
Wärmegedämmter Plattenanschluss zur punktuellen Querkraftübertragung bei gestützten Stahlbetonbauteilen

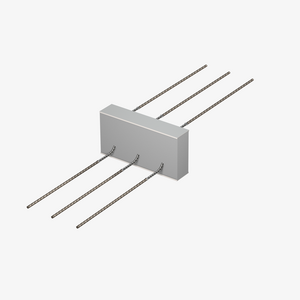

ISOPRO® IPQZ
Wärmegedämmter Plattenanschluss für einspringende Balkone und Loggien ohne Druckkomponente

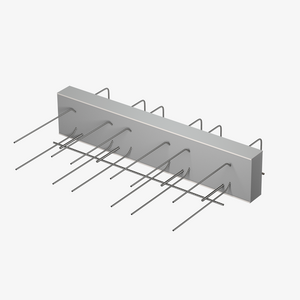

ISOPRO® IPTQQ
Wärmegedämmter Plattenanschluss für positive und negative Querkräfte bei abhebenden Lasten
ISOPRO® IPZQQ
Zwängungsfreier Plattenanschluss für positive und negative Querkräfte bei abhebenden Lasten

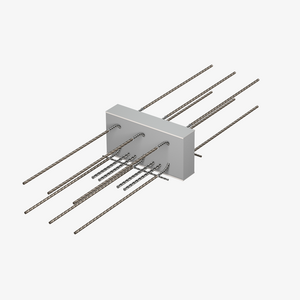

ISOPRO® IPTQQS
Wärmegedämmter Plattenanschluss zur punktuellen Übertragung positiver und negativer Querkräfte

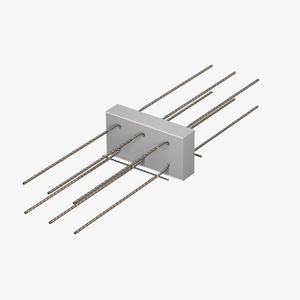

ISOPRO® IPQQZ
Zwängungsfreier Plattenanschluss zur punktuellen Übertragung positiver und negativer Querkräfte

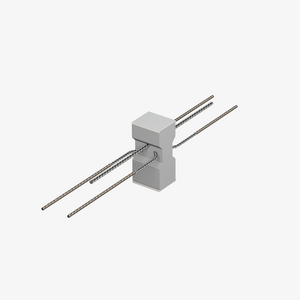

ISOPRO® IP 80-H
Wärmegedämmter Plattenanschluss zur punktuellen Übertragung horizontaler Kräfte
ISOPRO® Horizontalanker
Horizontalanker zur Übertragung horizontaler Kräfte bei wärmegedämmten Betonanschlüssen

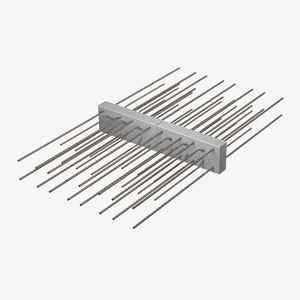

ISOPRO® IPTD
Wärmegedämmter Plattenanschluss für durchlaufende Stahlbetondecken

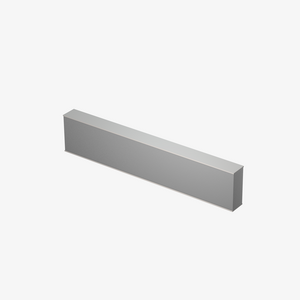

ISOPRO® Z ISO
Zwischenisolation zur Ergänzung der Dämmfuge ohne statische Funktion

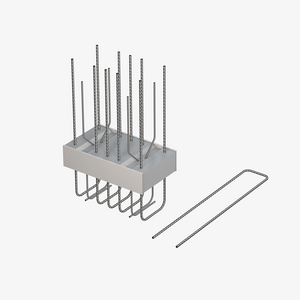

ISOPRO® IPTA
Wärmegedämmter Anschluss für aufgesetzte Attiken und Brüstungen

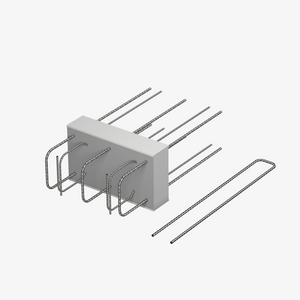

ISOPRO® IPTF
Wärmegedämmter Anschluss für vorgesetzte Brüstungen

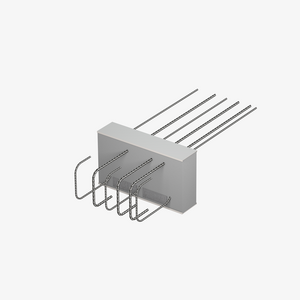

ISOPRO® IPO
Wärmegedämmter Anschluss für Stahlbetonkonsolen als Mauerwerks- und Fertigteilauflager

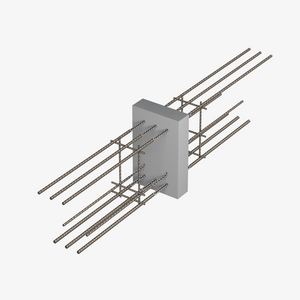

ISOPRO® IPTS
Wärmegedämmter Anschluss für auskragende Stahlbetonbalken

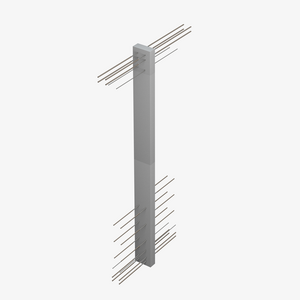

ISOPRO® IPTW
Wärmegedämmter Anschluss für auskragende Stahlbetonwände
Vorteile
- Einfach, schnell, wirtschaftlich
- Vielseitiges Produktsortiment mit Typen für jede Anforderung
- Sonderlösungen für außergewöhnliche Projekte
- Vermeidung von Wärmebrücken und somit von Schimmel- und Feuchteschäden
- Reduzierung der Heizkosten
- Reduzierung des Wärmeflusses im Stabwerk auf ein Minimum
Technische Details
- Bauaufsichtlich zugelassen und typengeprüft nach EC2
- 80 mm Dämmkörper: aus NEOPOR® mit λ = 0,031 W/mK
- Bewehrungsstäbe: aus B500B und B500NR
- Drucklager: aus hochfestem Spezialbeton
Downloads
de
en
ru
de
de
en
de
de
en
pl
de
ISOPRO® Wärmedämmelemente - Technische Information
Technische Information

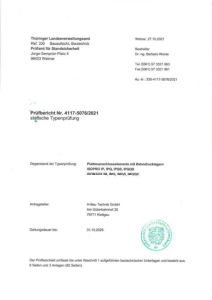

Typenprüfung ISOPRO® Wärmedämmelement
