Das tragende Wärmedämmelement ISOPRO® 120 sorgt mit seinem 120 mm starken Dämmkörper für die thermische Trennung am Übergang zwischen Innen- und Außenbauteilen aus Beton und garantiert zugleich eine kraftschlüssige Verbindung über die Dämmfuge hinweg. Dank der im Drucklager verankerten Querkraftstäbe kann das Element einfach von oben zwischen Außenbauteil und Geschossdecke eingesetzt werden – für einen erleichterten Einbau. ISOPRO® 120 ist in unterschiedlichen Tragstufen und Elementhöhen erhältlich. Mit unserer Web-Applikation ISOCHECK erfahren Sie in wenigen Schritten, welche Kategorie nach DIN 4108 Beiblatt 2 das von Ihnen gewählte Wärmedämmelement in Ihrem Bauvorhaben erreichen kann.
ISOPRO® 120 Beton-Beton

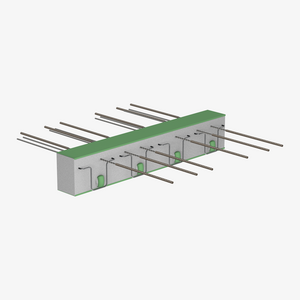

ISOPRO® IP 120 M
Wärmegedämmter Kragplattenanschluss für frei auskragende Stahlbetonbauteile mit 120 mm Dämmkörper

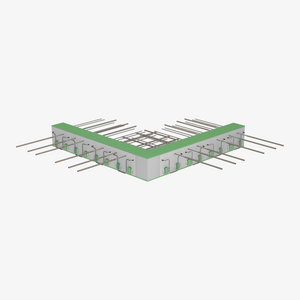

ISOPRO® IP 120 C
Wärmegedämmter Plattenanschluss für Außeneckbalkonplatten mit 120 mm Dämmkörper

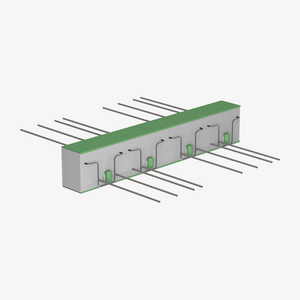

ISOPRO® IP 120 Q
Wärmegedämmter Plattenanschluss zur Querkraftübertragung bei gestützten Stahlbetonbauteilen mit 120 mm Dämmkörper

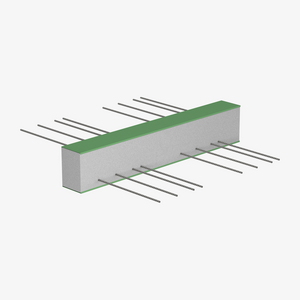

ISOPRO® IP 120 QZ
Zwängungsfreier Plattenanschluss zur Querkraftübertragung ohne Druckkomponente mit 120 mm Dämmkörper

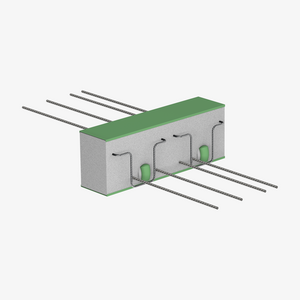

ISOPRO® IP 120 QS
Wärmegedämmter Plattenanschluss zur punktuellen Querkraftübertragung bei gestützten Stahlbetonbauteilen mit 120 mm Dämmkörper

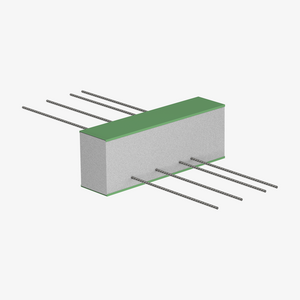

ISOPRO® IP 120 QSZ
Zwängungsfreier Plattenanschluss für einspringende Balkone und Loggien mit 120 mm Dämmkörper

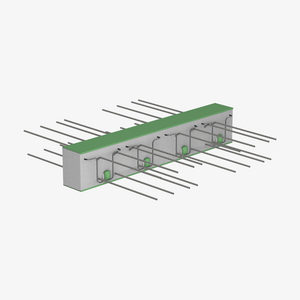

ISOPRO® IP 120 QQ
Wärmegedämmter Plattenanschluss für positive und negative Querkräfte bei abhebenden Lasten mit 120 mm Dämmkörper

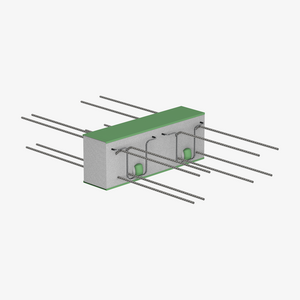

ISOPRO® IP 120 QQS
Wärmegedämmter Plattenanschluss zur punktuellen Übertragung positiver und negativer Querkräfte bei abhebenden Lasten

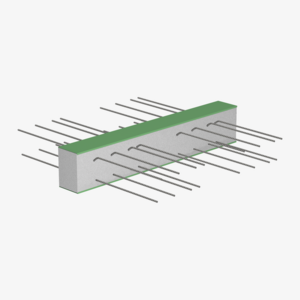

ISOPRO® IP 120 QQZ
Zwängungsfreier Plattenanschluss für positive und negative Querkräfte ohne Druckkomponente mit 120 mm Dämmkörper

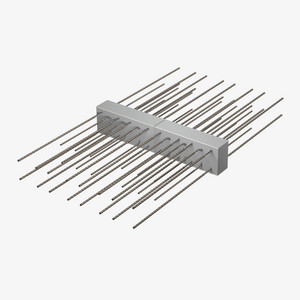

ISOPRO® IP 120 D
Wärmegedämmter Plattenanschluss für durchlaufende Stahlbetondecken mit 120 mm Dämmkörper

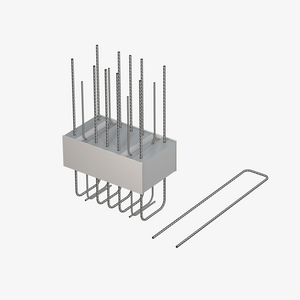

ISOPRO® IP 120 A
Wärmegedämmter Anschluss für aufgesetzte Attiken und Brüstungen mit 120 mm Dämmkörper

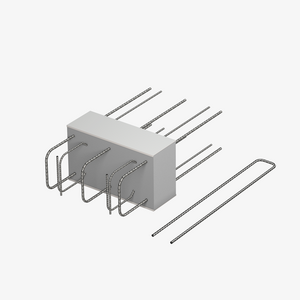

ISOPRO® IP 120 F
Wärmegedämmter Anschluss für vorgesetzte Brüstungen mit 120 mm Dämmkörper

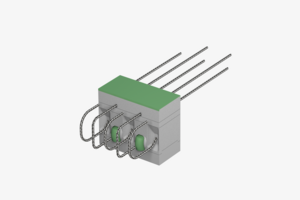

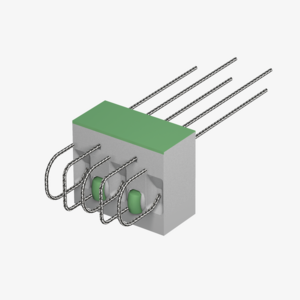

ISOPRO® IP 120 O
Wärmegedämmter Anschluss für Stahlbetonkonsolen als Mauerwerks- und Fertigteilauflager mit 120 mm Dämmkörper

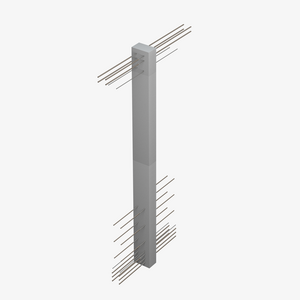

ISOPRO® IP 120 W
Wärmegedämmter Anschluss für auskragende Stahlbetonwände mit 120 mm Dämmkörper

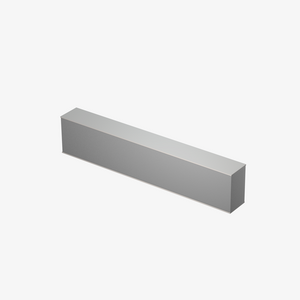

ISOPRO® IP 120 Z ISO
Zwischenisolation zur Ergänzung der Dämmfuge ohne statische Funktion
Vorteile
- Hohe Wärmedämmung durch optimierte Materialien und Querschnitte
- Vielzahl verschiedener Typen und Ausführungen für alle gängigen Anwendungsfälle
- Einfache Verarbeitung auf der Baustelle durch Druckschublager
- Vorzugselemente als Lagerware für schnelle Lieferung
- Individuelle Anpassung des Produktsortiments in enger Zusammenarbeit mit der Anwendungstechnik, um auch außergewöhnliche Anwendungsfälle zu bewältigen
- Einfache Bemessung der Anschlussfälle mit der Software ISODESIGN
Technische Details
- Bauaufsichtlich zugelassen gemäß Z-15.7-331 und Z-15.7-243, DIBt Berlin
- 120 mm Dämmkörper: aus NEOPOR® mit λ = 0,031 W/mK
- Bewehrungsstäbe: aus Betonstahl B500B
- Drucklager: aus Hochleistungsspezialbeton
- Brandschutzplatten: Faserzementplatten der Baustoffklasse A1 mit Brandschichtbildner
Downloads
ru
de
en
de
en
de
de
en
pl
de
ISOPRO® 120 Wärmedämmelemente - Technische Information
Technische Information
ISOPRO® 120 - Einbauanleitung
Einbauanleitung für Balkondämmelemente ISOPRO® 120 M, ISOPRO® 120 M P, ISOPRO® 120 Q, ISOPRO® 120 QQ

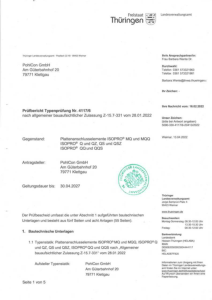

Typenprüfung ISOPRO® 120 Wärmedämmelement
