Die Bodeninstallationssysteme UK ermöglichen eine geschützte, unsichtbare Leitungsverlegung in Räumen verschiedener Größenordnung. Kombiniert mit Hohlraumbodendosen und Einbaueinheiten können die Kanäle flexibel auf alle räumlichen Rahmenbedingungen angepasst werden – unabhängig von möglichen Bautoleranzen. Die Kanäle, bestehend aus einem geschlossenen Rechteckprofil mit ein oder zwei Trennstegen, werden vor dem Estrichauftrag auf der Rohdecke befestigt. Mithilfe der Trennstege lassen sich anschließend die Strom- und Datenleitungen, sicher von einander separiert, durch die Kanäle ziehen. Die Unterflurkanäle haben eine VDE-Zertifizierung und sind gemäß DIN EN 50085 geprüft.
Estrichüberdecktes Kanalsystem UK
UK
Estrichüberdeckter Kanal, zweizügig
UKL
Estrichüberdeckter Kanal, dreizügig
UB
Befestigungsbügel
UVB 2
Vertikalbogen, zweizügig
UVB 3
Vertikalbogen, dreizügig
UM
Befestigungsmuffe
UE
Endstück
UBM
Befestigungsbügel

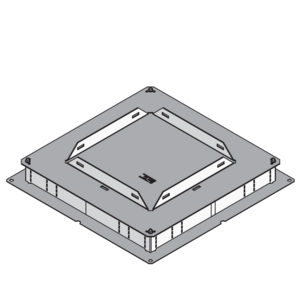

UBDHB350 3V
Hohlraumbodendose, 3-fach, eckig

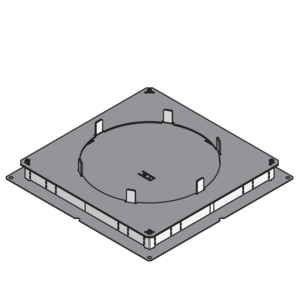

UBDHB350 3R
Hohlraumbodendose, 3-fach, rund

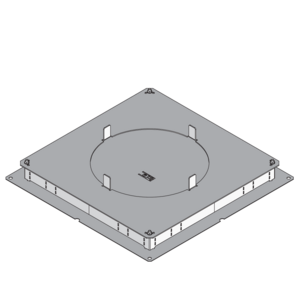

UBDHB350 2R
Hohlraumbodendose, 2-fach, rund

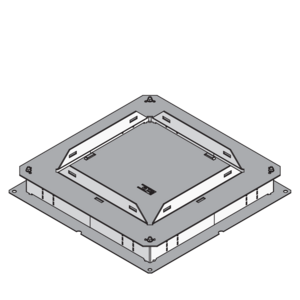

UBDHB250 3V
Hohlraumbodendose, 3-fach, eckig

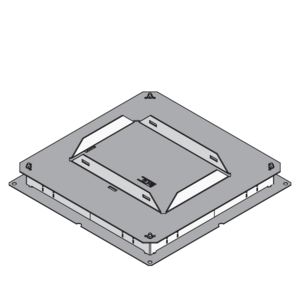

UBDHB250 2V
Hohlraumbodendose, 2-fach, eckig

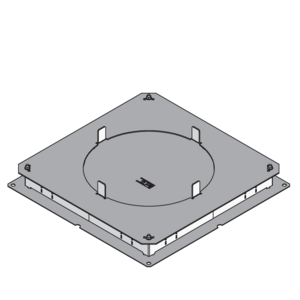

UBDHB250 2R
Hohlraumbodendose, 2-fach, rund

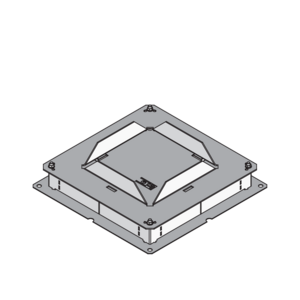

UBDHB190 1V
Hohlraumbodendose, 1-fach, eckig

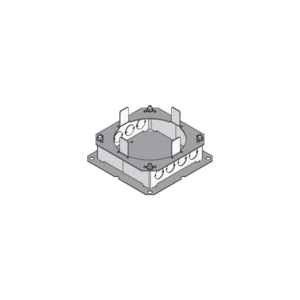

UBDHB 122R
Hohlraumbodendose, 1-fach, rund

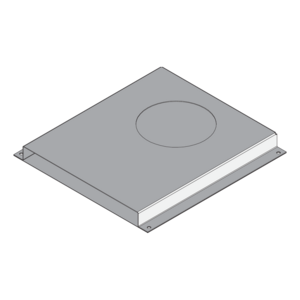

UKA 122R
Kanal Anschlussstück, rund
UKA 160V
Kanal Anschlussstück, eckig

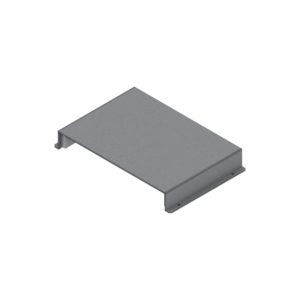

UKBS
Brandschutzschott
UKBSR
EasyFoam Schaumstopfen
Vorteile
- Hohe Belastbarkeit durch schützende Estrichschicht
- Für alle Estricharten geeignet
- Montage und Längenanpassung auf Rohdecke vor Estrichauftrag
- Unabhängig von Fußbodenaufbauhöhe und eventuellen Bautoleranzen
- Verdeckte Leitungsverlegung passend für Räume verschiedenster Rahmenbedingungen
- Kombinierbar mit allen Bodendosen in Abhängigkeit von Höhe und Breite des Kanals
- Sichere Trennung der Kabel durch ein oder zwei Trennstege
- VDE zertifiziert
