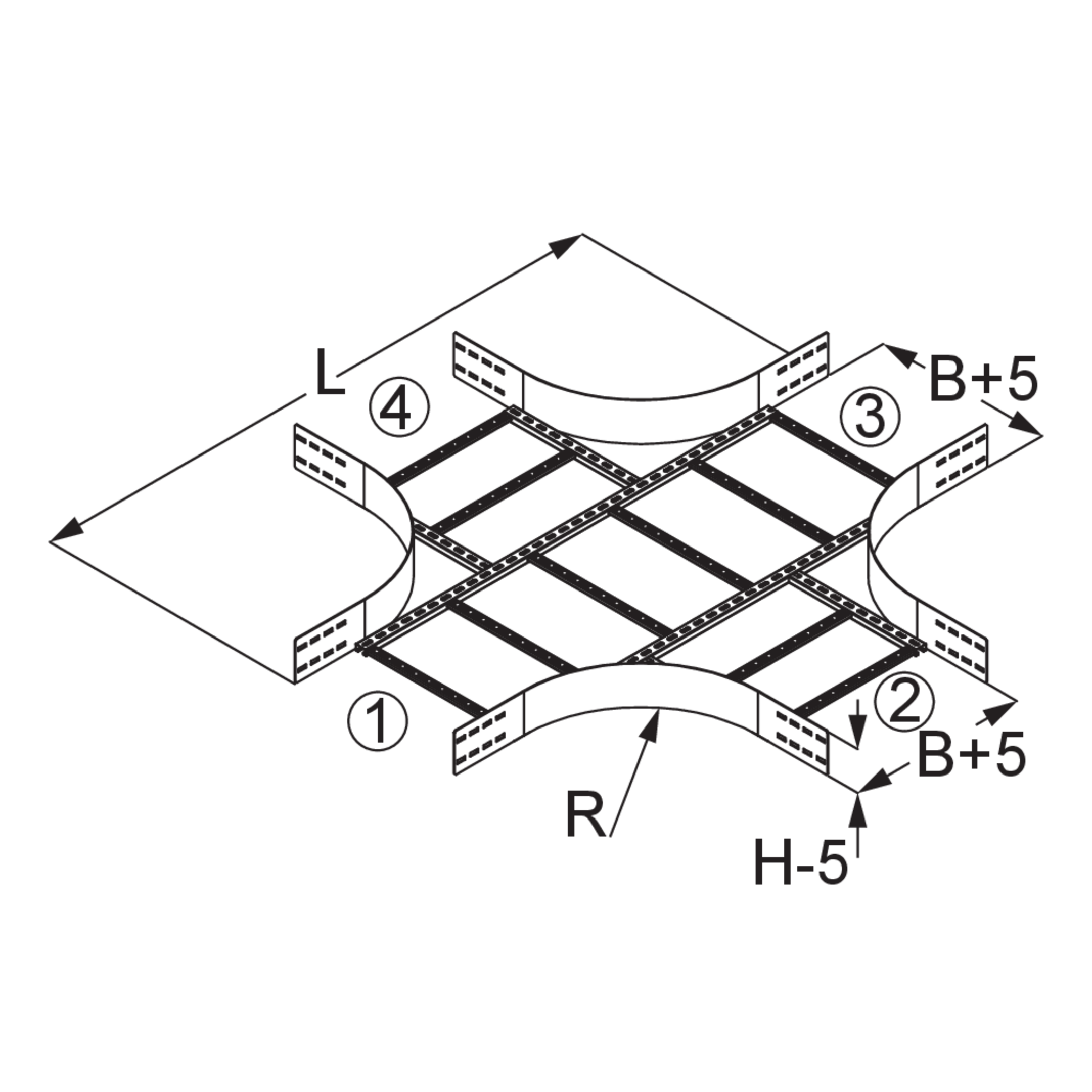

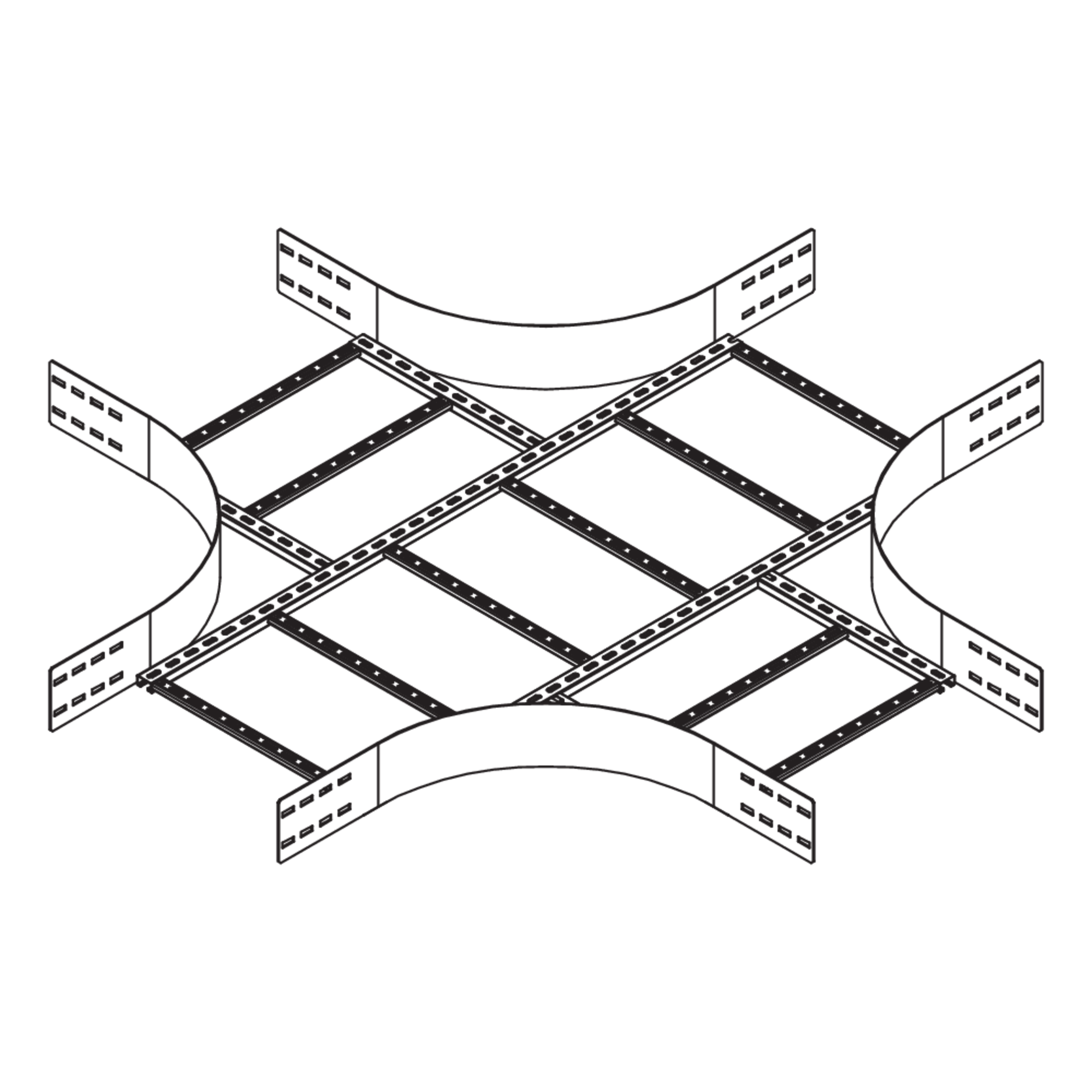

WPLK 150

Weitspannkabelleiter-Kreuzung, Höhe = 150 mm

Die Weitspannkabelleiter-Kreuzung WPLK 150 mit integrierten Verbindern dient als Formteil für sich horizontal kreuzende Weitspannkabelleitern. Sie eignet sich für Kabelleitern mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HH

B

L

R

G

Inklusivzubehör

  • WPLK 150-20F
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    200 mm
    1635 mm
    450 mm
    25.980 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-30F
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    300 mm
    1735 mm
    450 mm
    27.040 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-40F
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    400 mm
    1835 mm
    450 mm
    28.010 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-50F
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    500 mm
    1935 mm
    450 mm
    28.800 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-60F
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    600 mm
    2035 mm
    450 mm
    30.340 kg
    Inklusivzubehör
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

HH

B

L

R

G

Inklusivzubehör

  • WPLK 150-20E
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    200 mm
    1635 mm
    450 mm
    24.500 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-30E
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    300 mm
    1735 mm
    450 mm
    25.510 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-40E
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    400 mm
    1835 mm
    450 mm
    26.420 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-50E
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    500 mm
    1935 mm
    450 mm
    27.340 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLK 150-60E
    Weitspannkabelleiter-Kreuzung
    150 mm
    150 mm
    600 mm
    2035 mm
    450 mm
    28.610 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
    • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • BK Bodenkanal - Technische Information

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Prüfbericht RAPIDOBAT® Cretcon HD

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM für Schiffsleitern (Revit)

    BIM für Schiffsleitern (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
