WPLS 150

Weitspannkabelleiter-Steigstück, Höhe = 150 mm

Das Weitspannkabelleiter-Steigstück WPLS 150 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach oben. Es eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 150 mm und weist Breiten von 200 bis 600 mm auf. Das Steigstück wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Steigstück montiert. Es hat einen Radius von 450 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

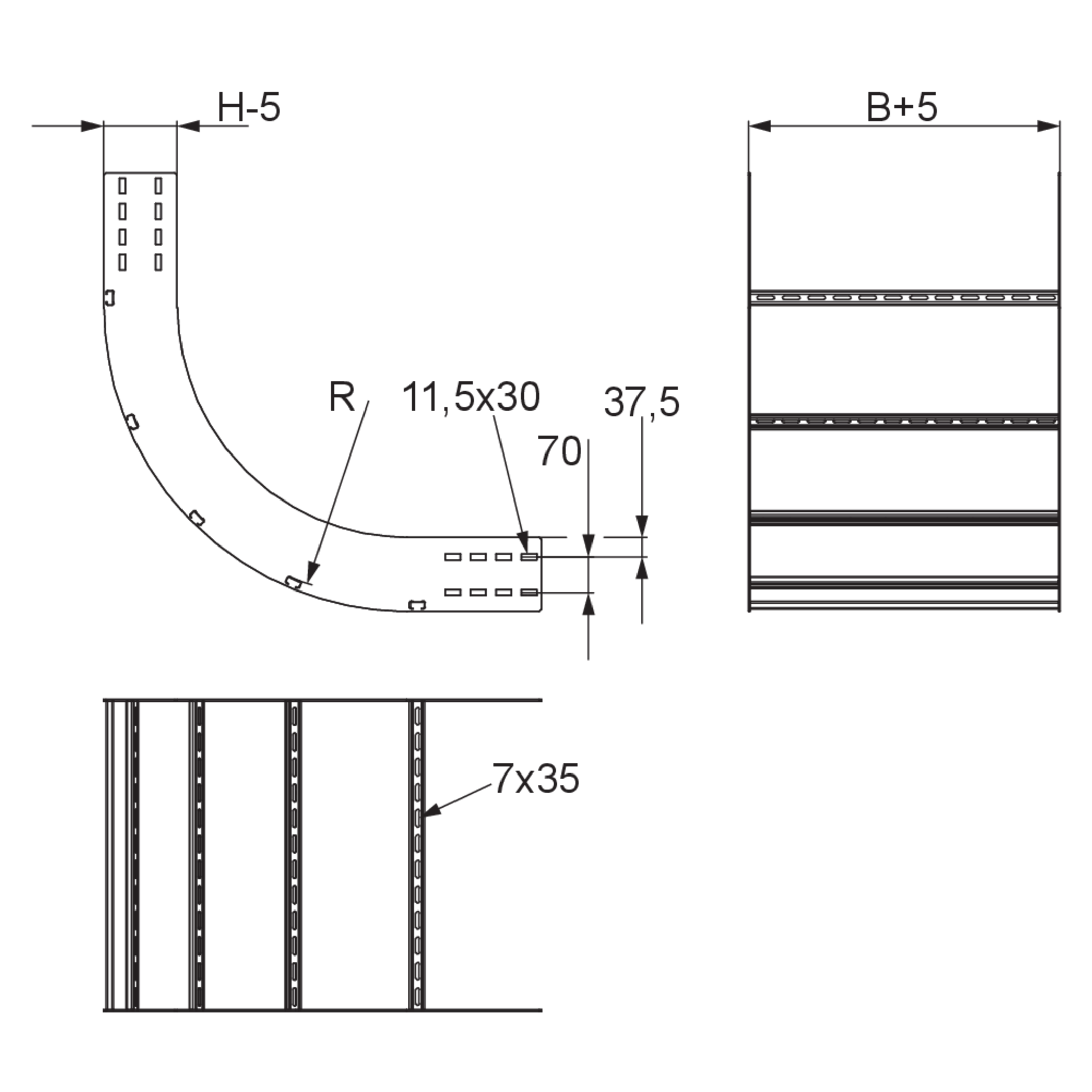

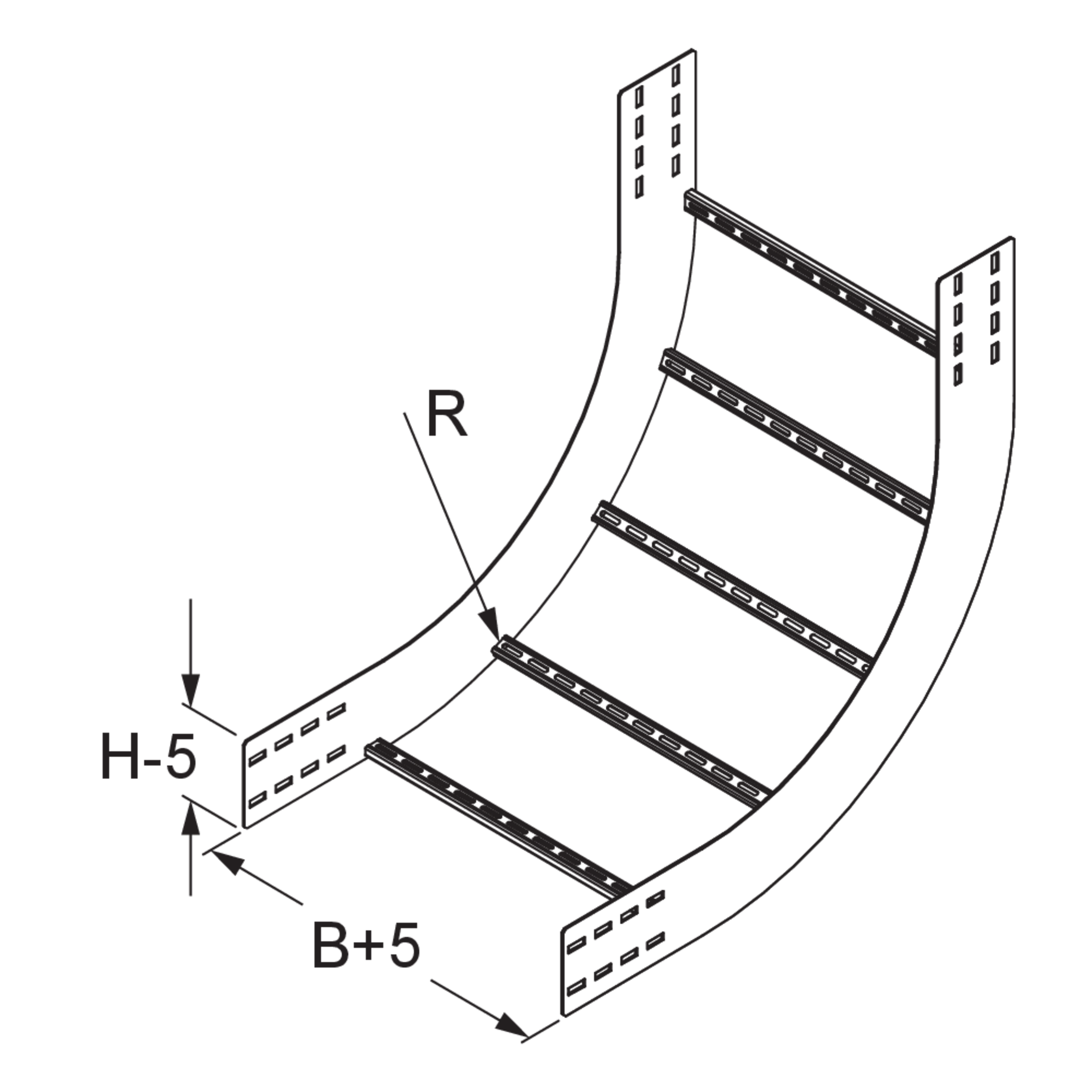

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLS 150-20F
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.900 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-30F
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.270 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-40F
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.640 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-50F
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.000 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-60F
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.370 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLS 150-20E
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.290 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-30E
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.550 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-40E
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.980 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-50E
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.320 kg
    Included accessories
    Mehr Informationen
  • WPLS 150-60E
    Weitspannkabelleiter-Steigstück
    Höhe
    150 mm
    Holmhöhe
    150 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.670 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht vertikale Richtungsänderung der Kabelführung um 90° nach oben
  • Kabelschonende Führung
