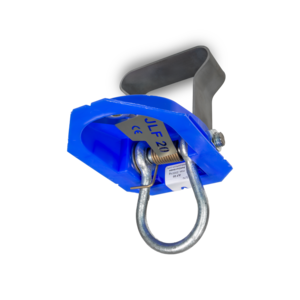

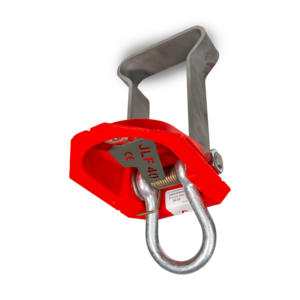

Der Liftschachtanker JLF ist ein in die Decke des Aufzugschachts einbetonierter Anschlagpunkt für Sachlasten, z.B. Schutzausrüstungen oder Ersatzteile, im Zuge von Montage- oder Wartungsarbeiten. Er besteht aus einem Kunststoffgehäuse und einem Bügelanker, der über einen Stahlbolzen mit einem Stahlschäkel verbunden ist. Der Anker wird mittels Markierungspunkten am Deckel positioniert und anschließend an die Schalung genagelt. Deckenbündig wird er in die Stahlbetondecke mit einer Mindestbetongüte von C25/30 einbetoniert. Die Auslieferung des JLF erfolgt als einbaufertiges Bauteil in den Traglaststufen 20 kN oder 40 kN.
Liftschachtanker JLF
Downloads
de
de
en
Flyer Liftschachtanker JLF
Flyer
PDF, 171.43 KB
DownloadDownload
Liftschachtanker JLF - Montageanleitung
Montageanleitung
PDF, 208.92 KB
DownloadDownload
Europäische Technische Bewertung (ETA) für Liftschachtanker JLF
ETA 21/1071 vom 02.12.2023
PDF, 595.29 KB
DownloadDownload
Liftschachtanker JLF - Kompaktübersicht
Kompaktübersicht für Liftschachtanker JLF
