Werkserweiterung AVS Römer GmbH & Co. KG

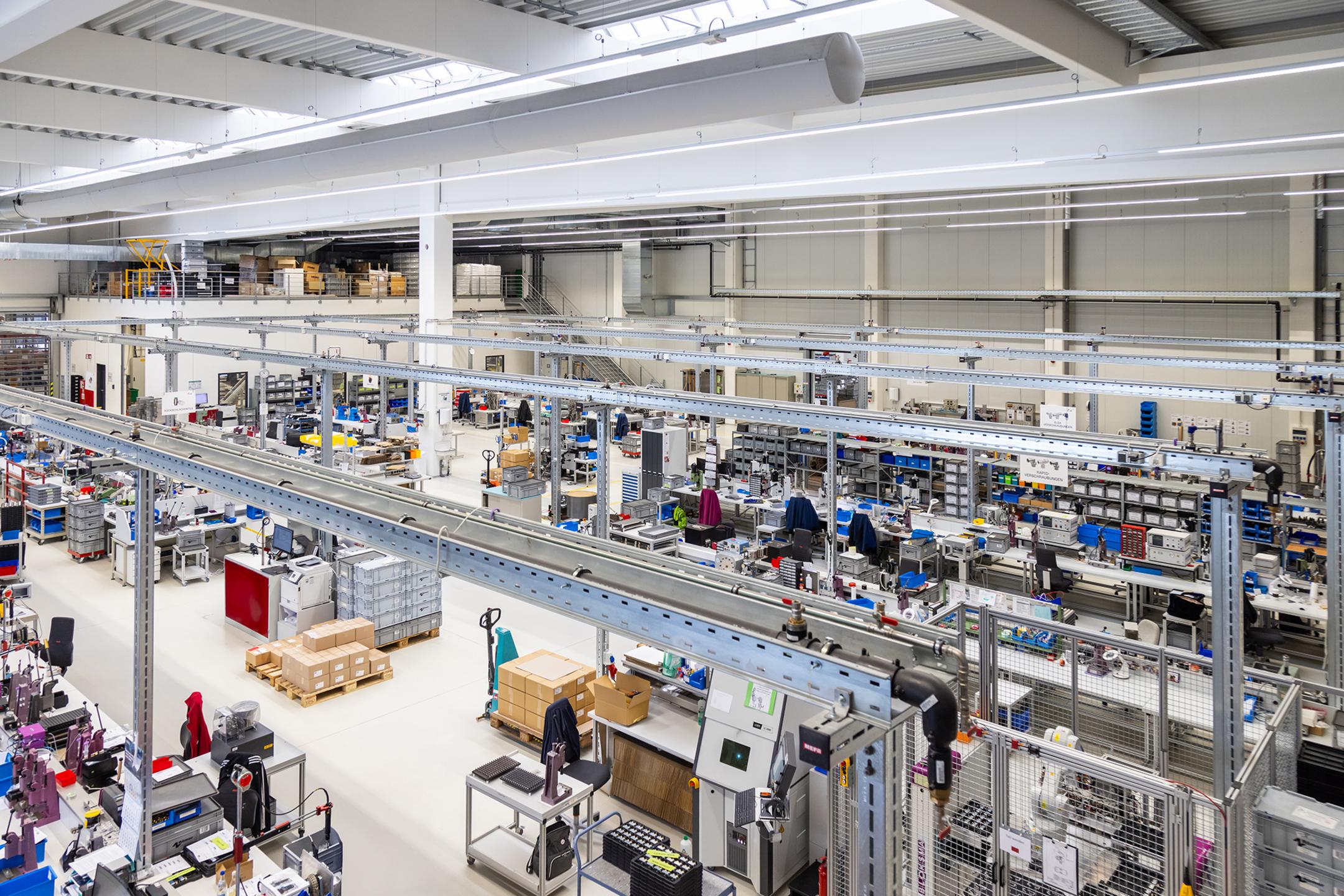

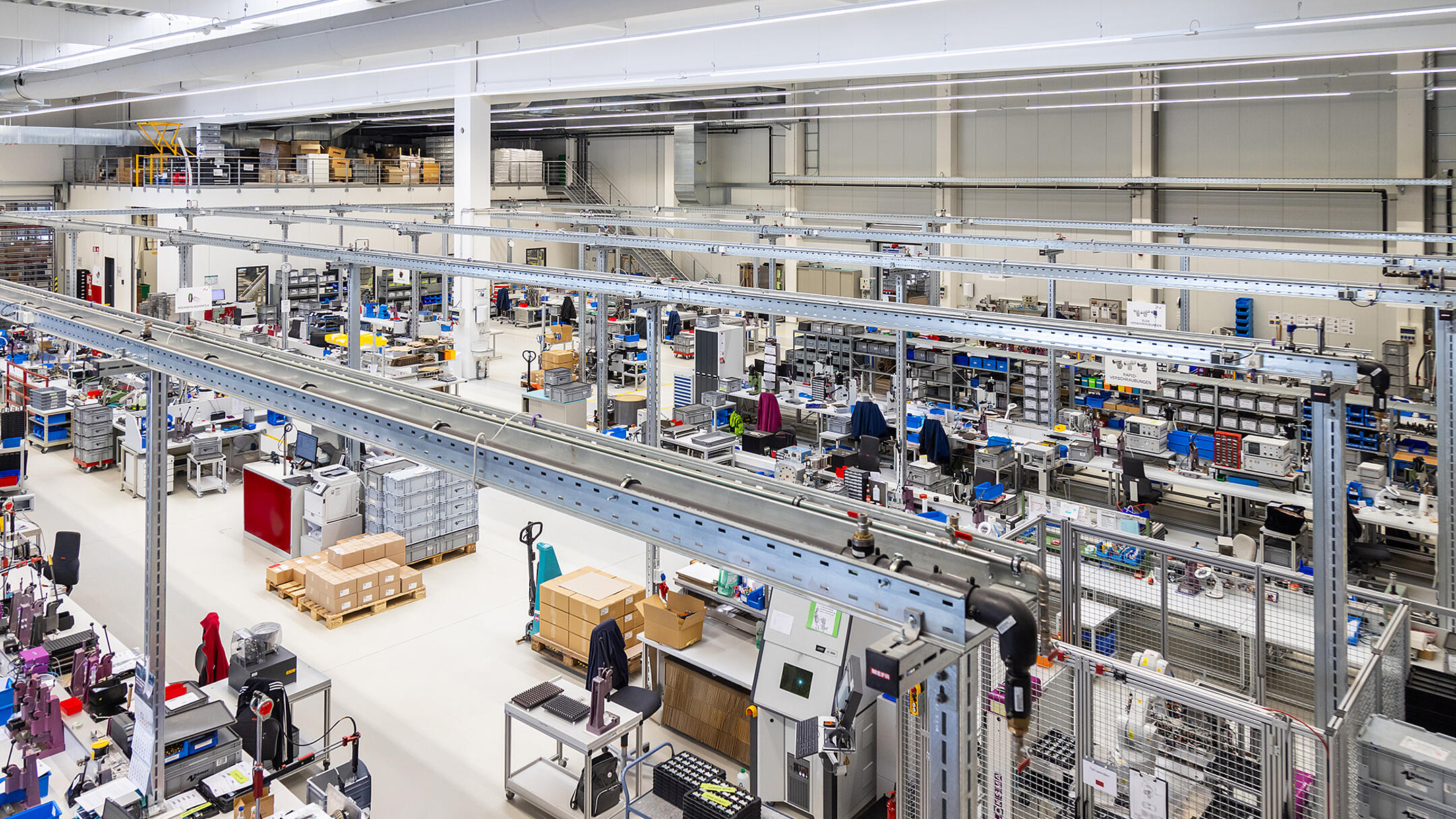

Moderne Produktionshalle mit mehreren Arbeitsplätzen. Im Zentrum des Bildes sieht man Kabeltragsysteme .

Das Familienunternehmen AVS Römer GmbH & Co. KG ist Spezialist für kundenspezifische Lösungen in der Fluidtechnik und fertigt hochwertige Pumpen, Ventile, Verteiler, Sensoren und Verschraubungen. Die Firma ist seit mehr als 50 Jahren auf dem Markt aktiv und zählt über 450 Mitarbeitende. Um der wachsenden Nachfrage gerecht zu werden, wurde am Firmensitz ein Erweiterungsbau von 6.800 m² Grundfläche errichtet. Die dort vorhandene Produktions- und Verwaltungsfläche vergrößerte sich damit um das 1,5-Fache.

PohlCon unterstützte das Bauprojekt mit seinen Kabeltragwerken: Wir zeichneten verantwortlich für deren Fertigung und Installation. Eine Vielzahl verschiedener Tragwerkselemente kam zum Einsatz, um den unterschiedlichen Anforderungen an die Kabelführung bestmöglich gerecht zu werden.

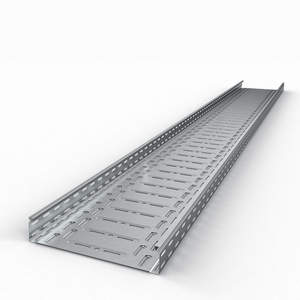

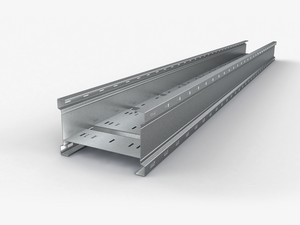

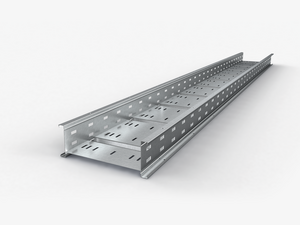

Knapp 850 m gelochter Kabelrinne RG in verschiedenen Breiten und Höhen wurden verbaut. Die Sendzimirverzinkung schützt sie zuverlässig vor Korrosion. Bei größeren Stützabständen fiel die Wahl auf unsere Weitspannkabelrinnen. Dank der erhöhten Quersteifigkeit überbrücken sie mühelos Abstände von bis zu 8 m (Typ WPR 150) bzw. 10 m (Typ WLR 200). Insgesamt 1.000 m Weitspannbahnen haben wir montiert.

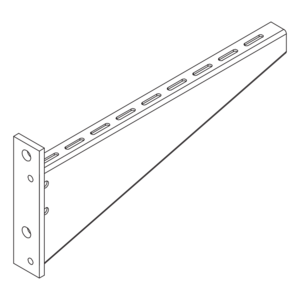

Zum Halten und Stützen der kabelführenden Bauteile kam unser U-Stiel-Tragkonstruktionssystem zum Einsatz. Das System besteht aus Konsolhaltern, Konsolen sowie Kopfplatten und hält Kabelbahnen sicher an Wand oder Decke. Die durchgehende dreiseitige Lochung der Konsolhalter KDU und KHU erlaubt es, Konsolen einfach und flexibel daran zu befestigen. Abhängig von der Last wurden Standard-Konsolen KW, mittelschwere Konsolen KWMS sowie schwere Konsolen KWS montiert – zusammen mehr als 500 Stück. Die Konsolen bewähren sich auch als selbsttragende Wandkonsole. Sehr große Kabellasten konnten mit unseren für schwere Lasten ausgelegten Konsolhaltern KDI und Konsolen KTS zuverlässig aufgenommen werden. An Stellen mit höchsten Anforderungen an den Lastabtrag wurden Profile unseres Partners MEFA verwendet: Gut 800 m der MEFA Centrum Profile XL100, 120 und 200 wurden verbaut.

In Bereichen mit bodengeführter Leitungsverlegung kam unser Bodenkanal BK zum Einsatz – insgesamt mehr als 170 m. Sein Deckel mit rutschhemmender Prägung gewährleistet die Begehbarkeit des Kanals – ein wesentliches Kriterium seitens des Auftraggebers. Schraubverbinder sorgen für den Potentialausgleich.

Zum Befestigen von Kabelschellen und Anschlusskonstruktionen wurden 135 m gelochte Profilschienen KHA montiert. Sie sind vielseitig verwendbar und eignen sich bestens als eigenständiges Konstruktionsprofil. Dank ergänzender Bauteile konnten die unterschiedlichen Tragsysteme individuell konfiguriert werden. Ob Bogen, Kreuzung, Abzweig oder Deckel: PohlCons Angebot an Form- und Zubehörteilen ist vielfältig und umfangreich.

Wir freuen uns sehr über den erfolgreichen Abschluss dieses besonderen Projektes: von einem Familienunternehmen für ein anderes Familienunternehmen.

  • Ort

    Grafenau, Deutschland

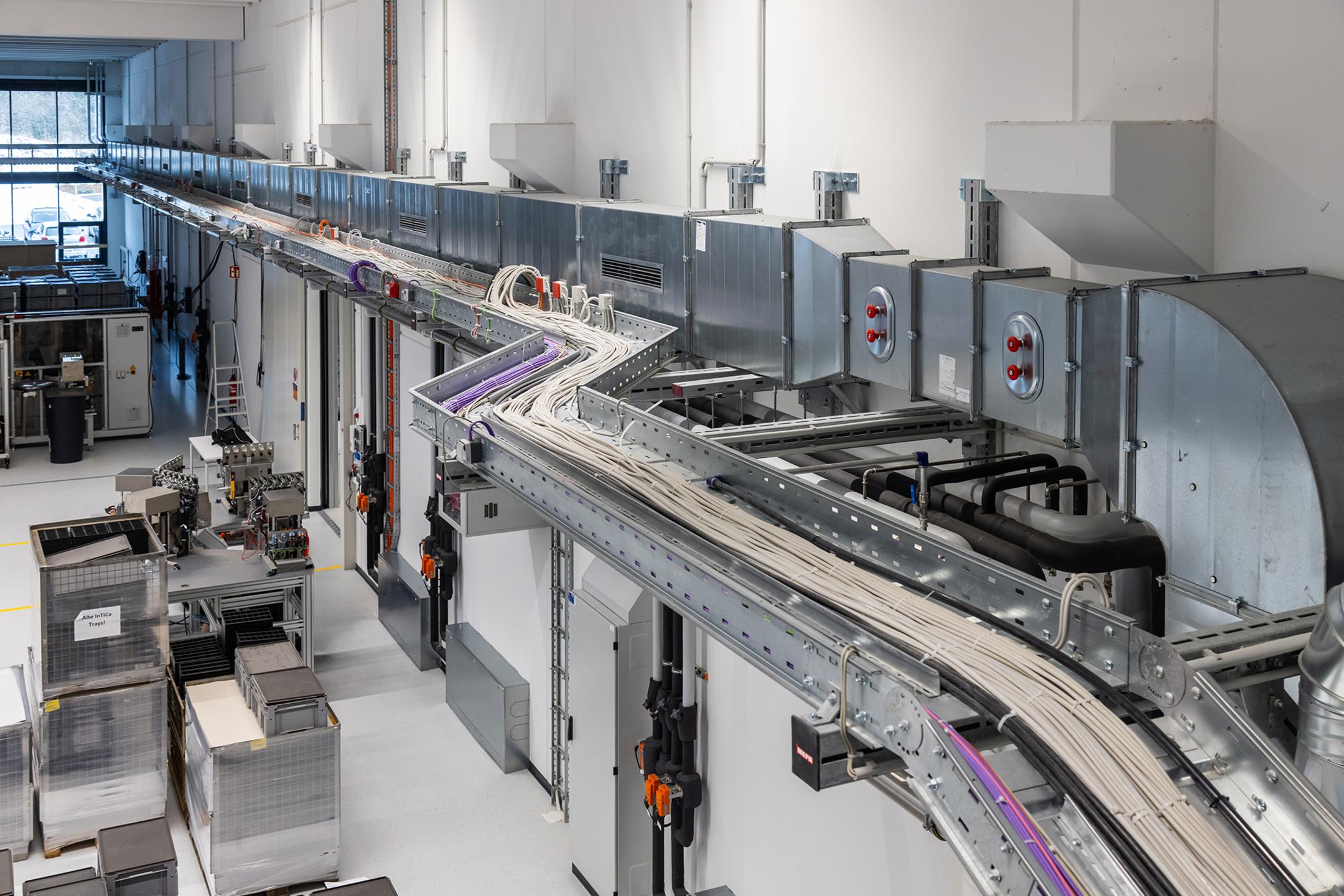

  • Moderne Produktionshalle mit Detailsicht auf Kabeltragsystem und Schacht an der Wand

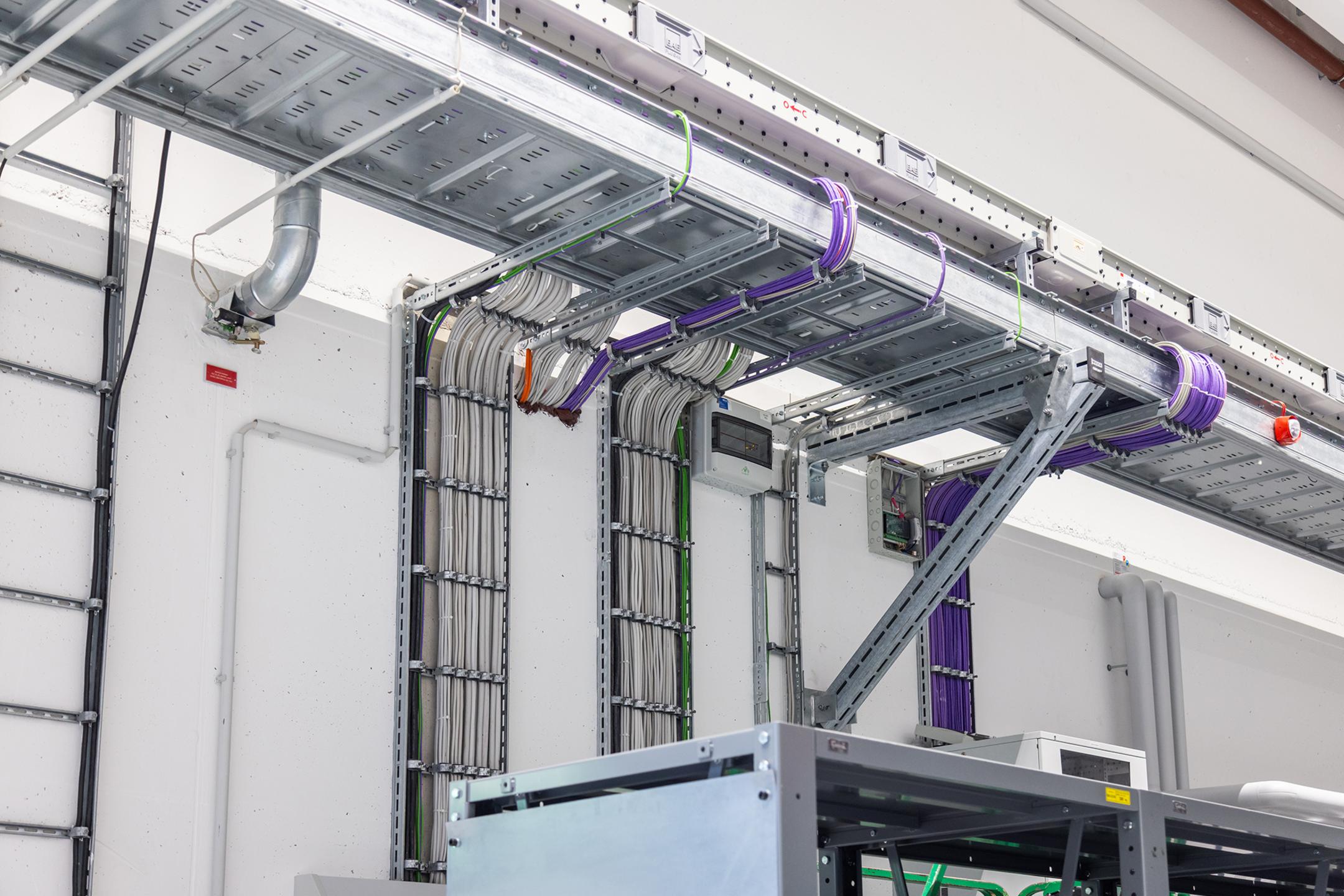

  • An der Wand angebrachte Kabelleitern mit mehrfarbigen Kabeln und Kabelschellen. Eine Weitspannrinne ist im Anschnitt zu erkennen.

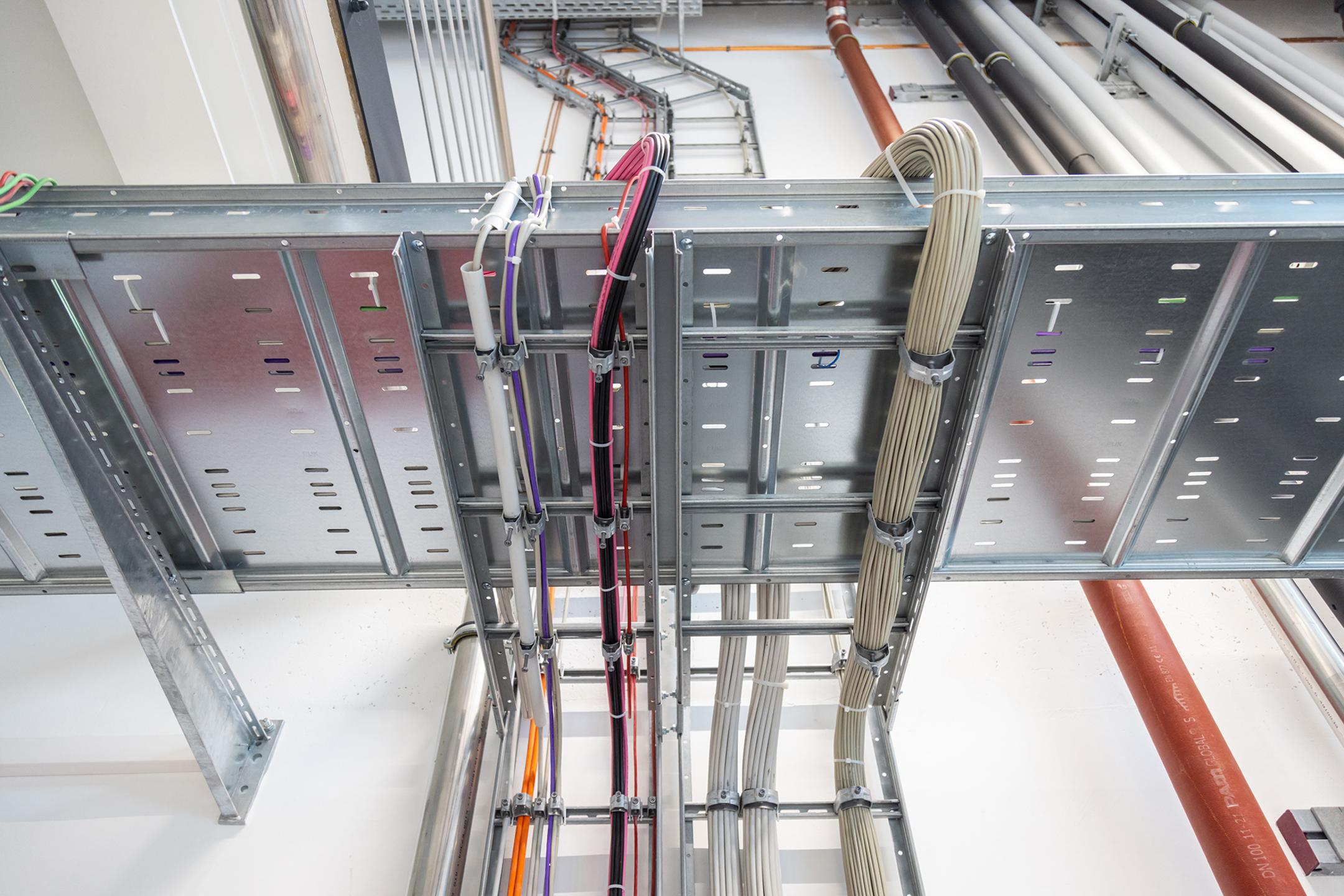

  • Detailansicht Weitspannkabelrinne und Kabelleiter, die mit mehrfarbigen Kabelsträngen bestückt sind.

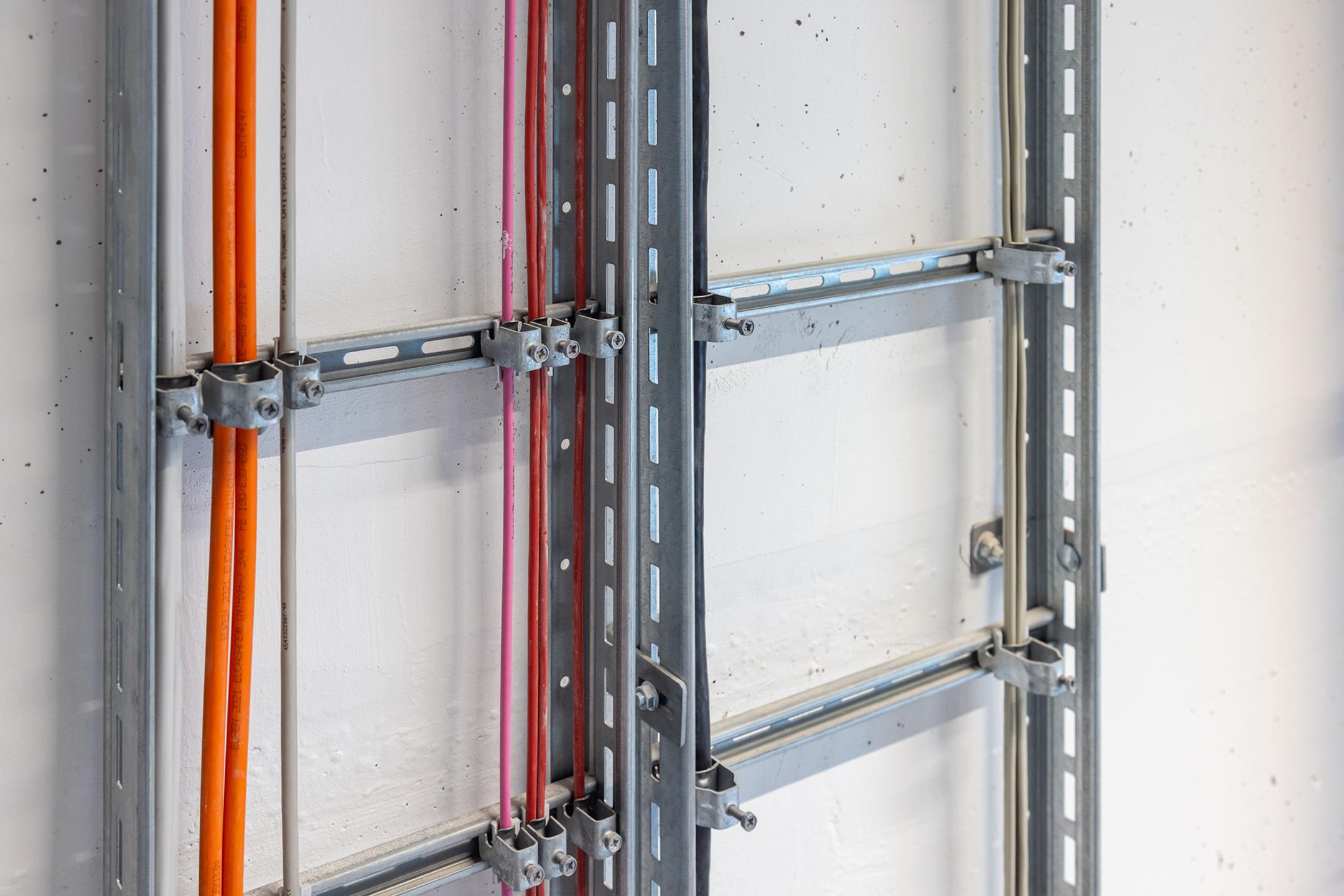

  • Detailansicht Kabelleiter, bestückt mit mehrfarbigen Kabel und befestigt mit Kabelschellen

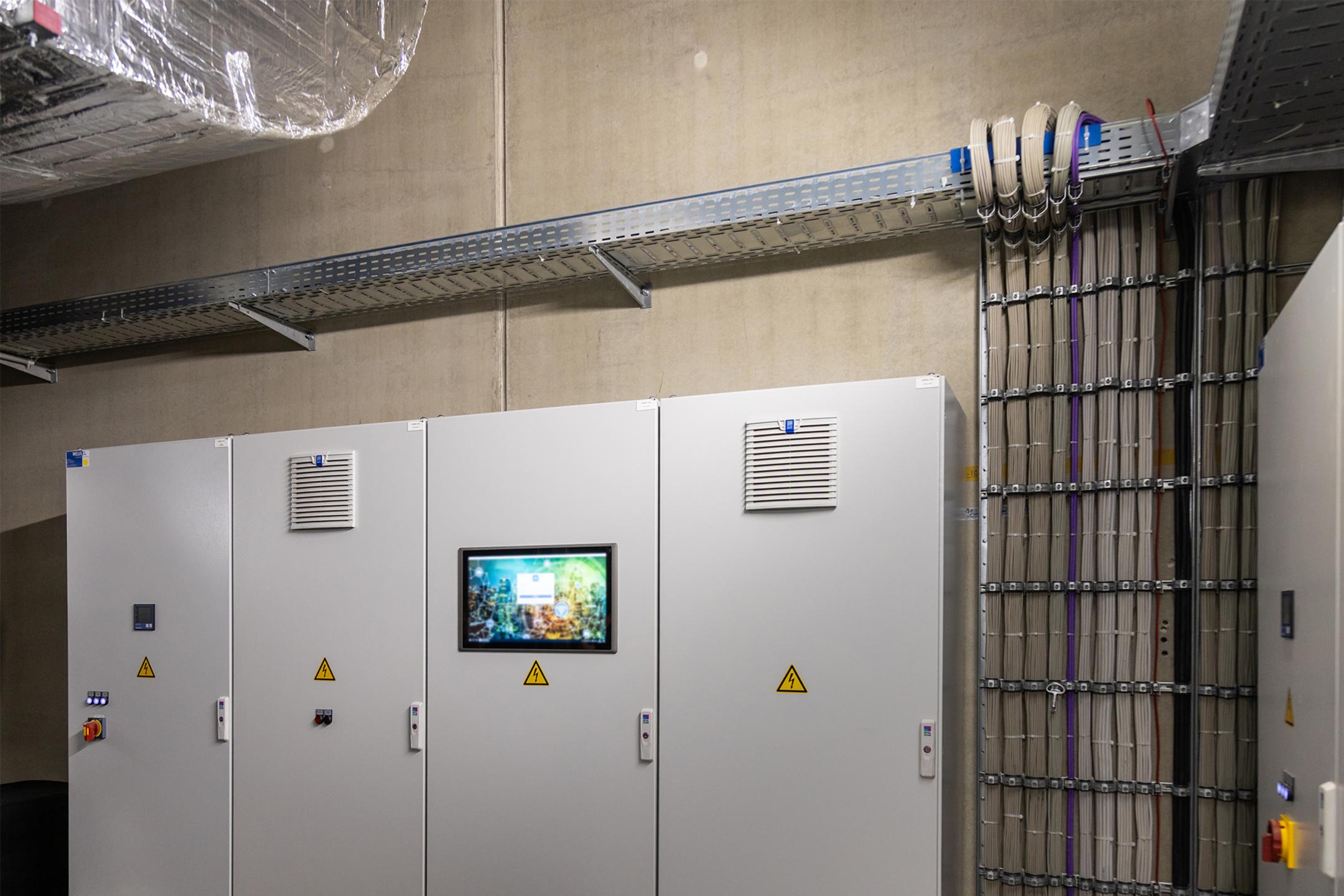

  • An Wand montierte Kabelrinne und Kabelleiter, bestückt mit mehrfarbigen Kabeln und befestigt mit Kabelschellen, Elektroschränke zentral.

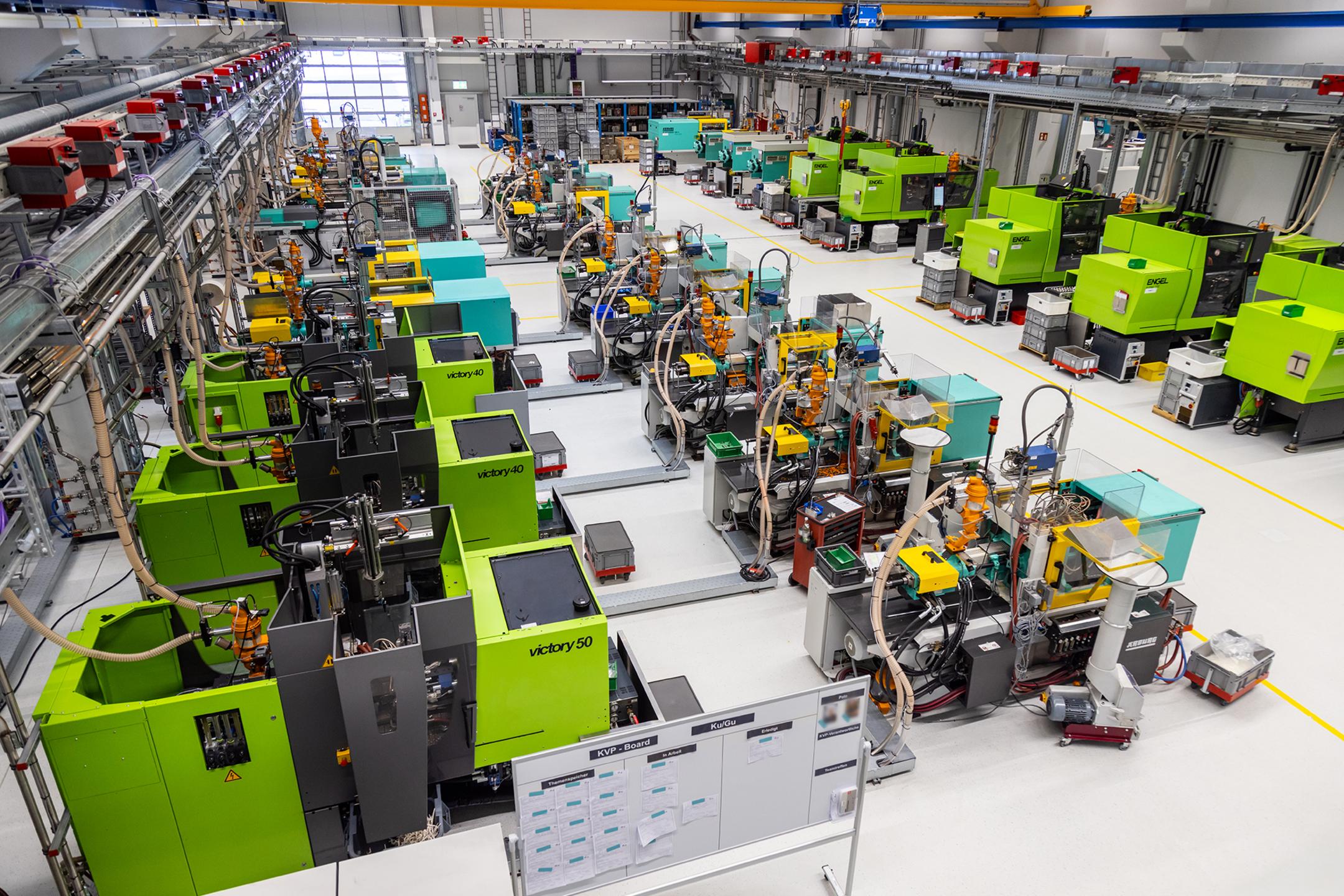

  • Totalansicht in moderne Produktionshalle mit mehreren Arbeitsplätzen und Maschinen.

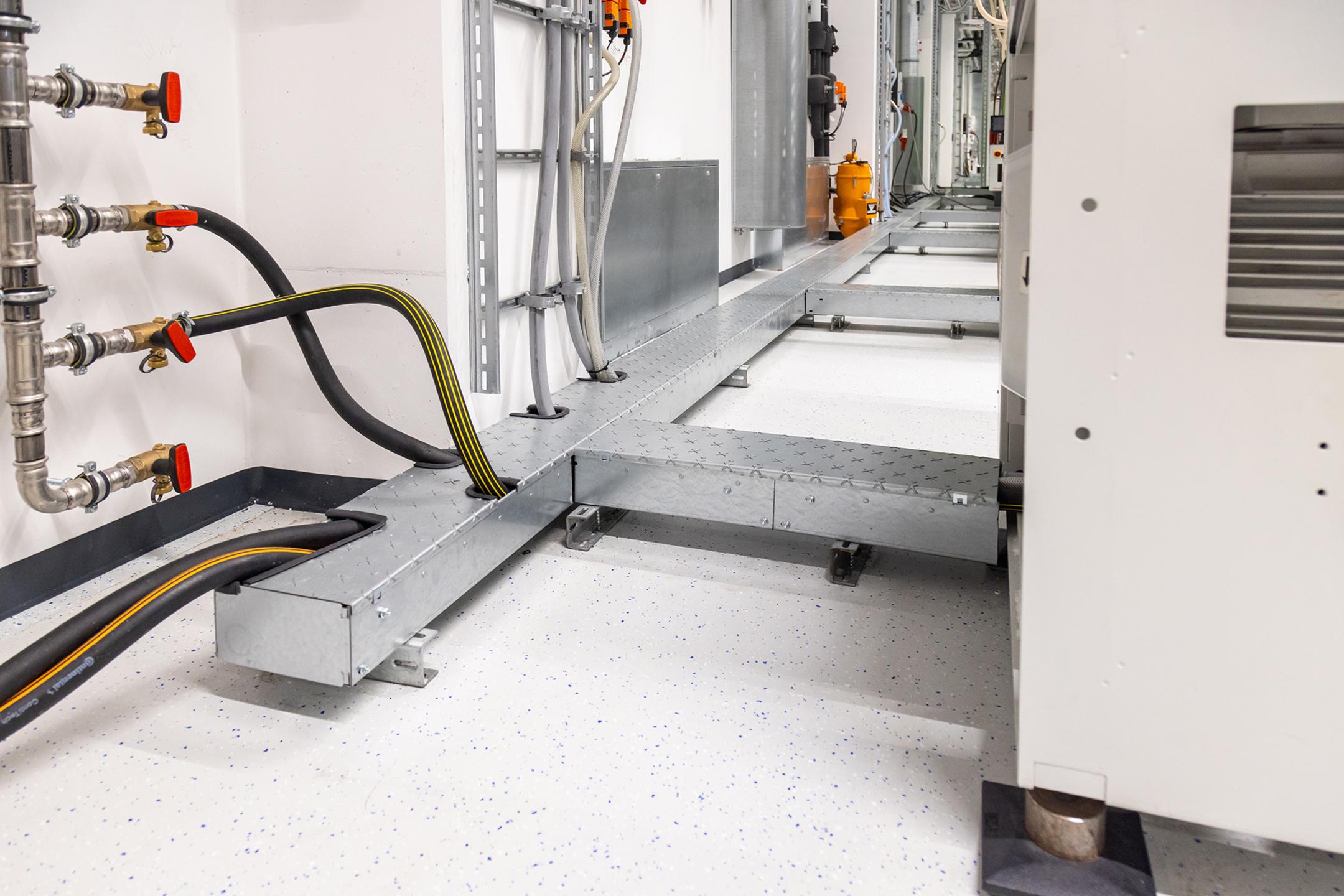

  • Detailansicht begehbarer Bodenkanal mit Maschine im Anschnitt.

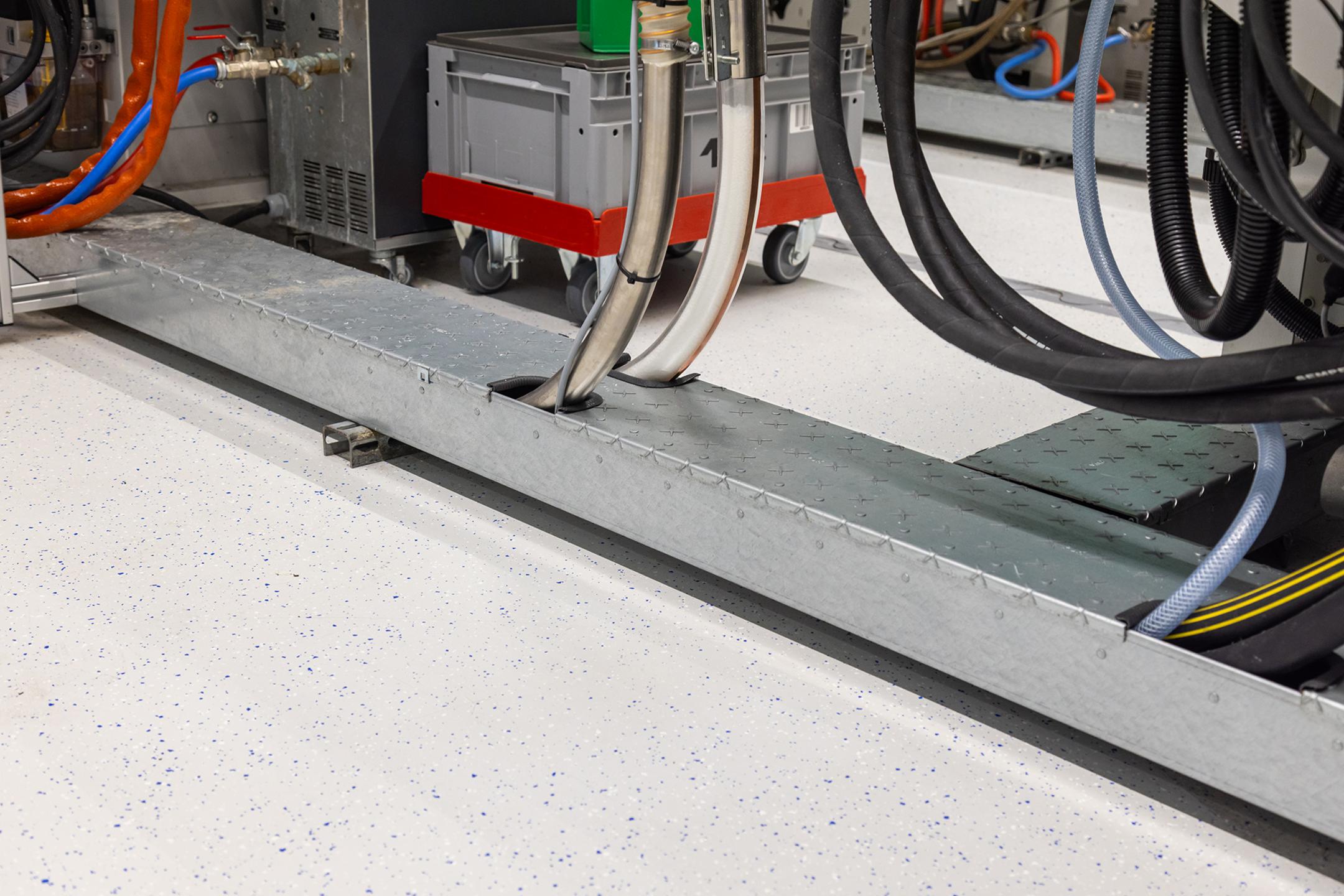

  • Detailansicht begehbarer Bodenkanal mit Produktionsmaschinen im Hintergrund.
