WPVV 150

Weitspannkabelbahnen-Verbinder, vertikal, Höhe = 150 mm

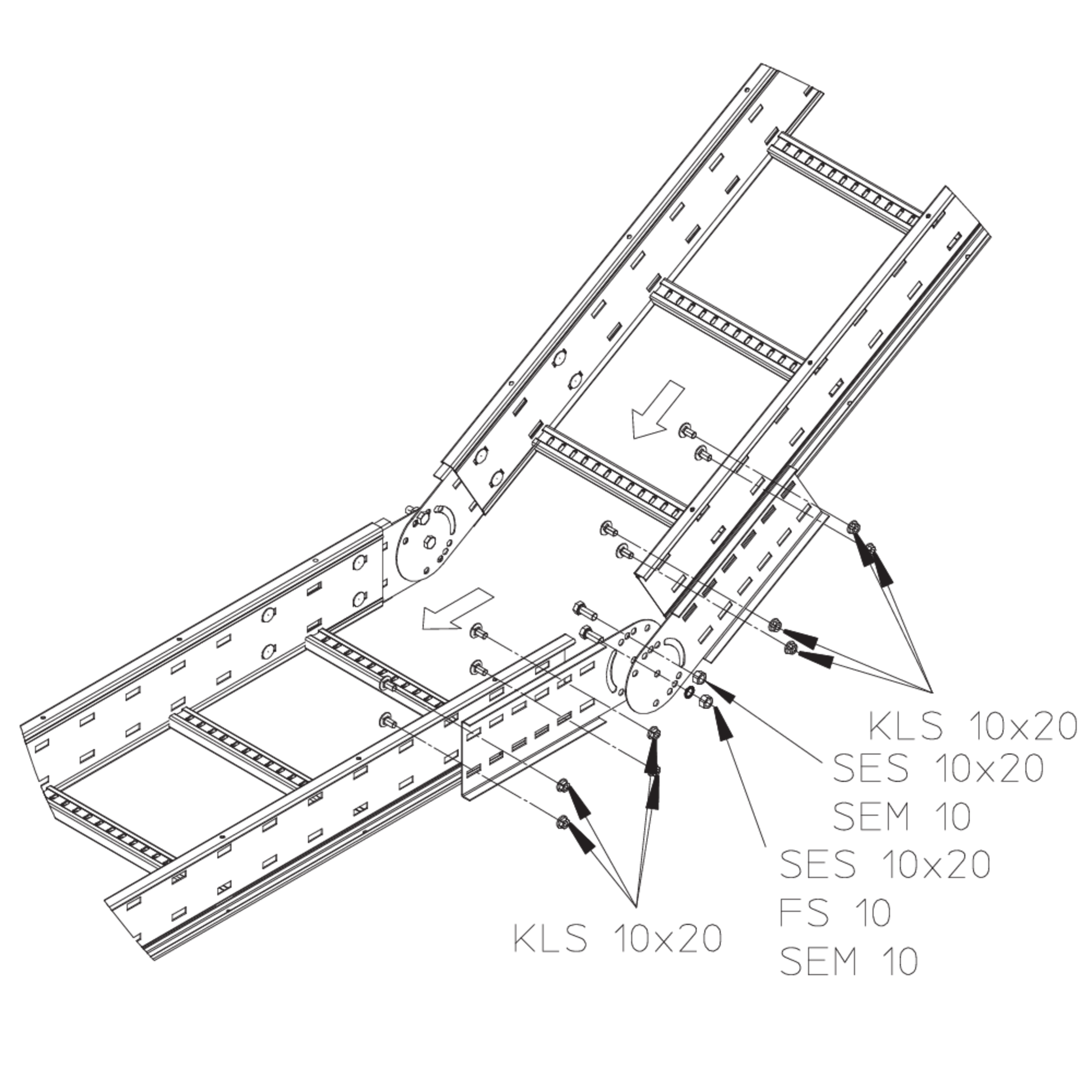

Mithilfe der Weitspann-Verbinder WPVV 150 lassen sich Weitspannkabelrinnen oder -leitern miteinander verbinden und vertikale Richtungsänderungen erzielen. Beide Seitenverbinder sind vor der Montage bauseits auf den erforderlichen Winkel zu justieren und zu verschrauben. Für einen Winkel zwischen 60 und 90° sind die Langlöcher zu verwenden. Die Weitspann-Verbinder haben eine der Kabelbahnholmhöhe entsprechende Höhe von 145 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

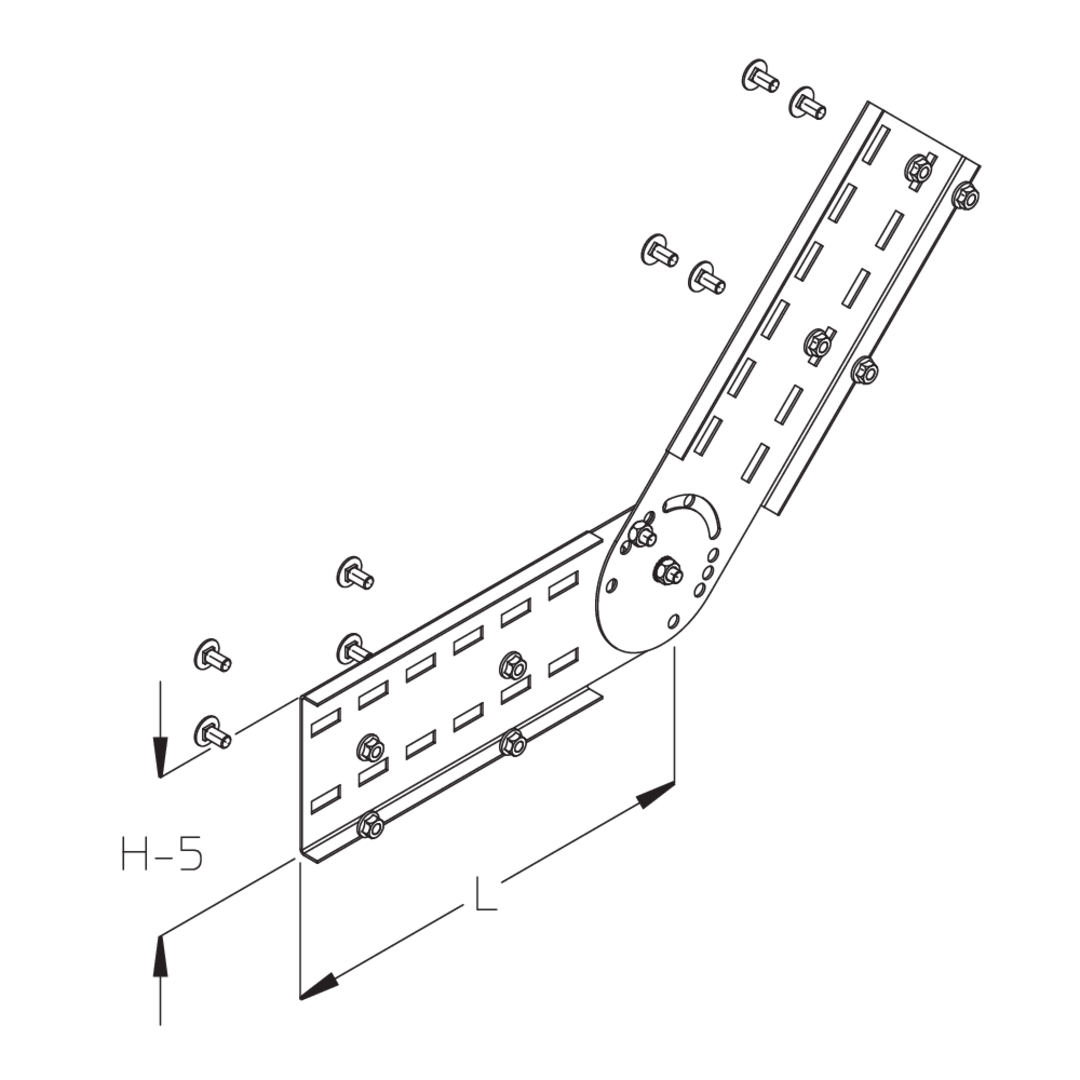

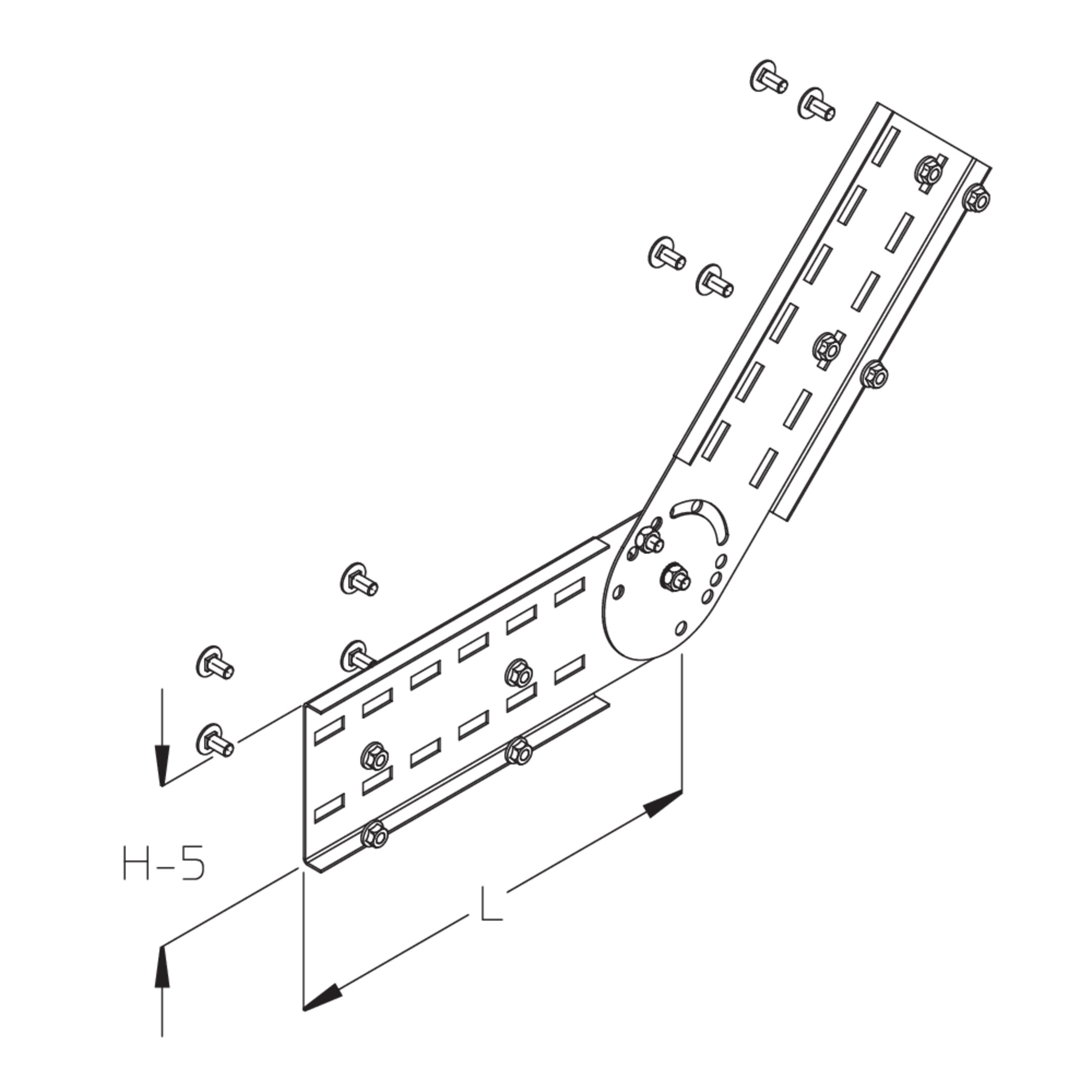

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVV 150S
    Weitspannkabelbahnen-Vertikalverbinder
    Höhe
    150 mm
    Länge
    754 mm
    Gewicht je Lagermengeneinheit
    2.341 kg
    Included accessories
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVV 150F
    Weitspannkabelbahnen-Vertikalverbinder
    Höhe
    150 mm
    Länge
    754 mm
    Gewicht je Lagermengeneinheit
    2.507 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4301 (V2A)

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVV 150E
    Weitspannkabelbahnen-Vertikalverbinder
    Höhe
    150 mm
    Länge
    754 mm
    Gewicht je Lagermengeneinheit
    2.379 kg
    Included accessories
    Mehr Informationen

Edelstahl, Werkstoff Nr. 1.4571/1.4404 (V4A)

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit
  • WPVV 150E4
    Weitspannkabelbahnen-Vertikalverbinder
    Höhe
    150 mm
    Länge
    754 mm
    Gewicht je Lagermengeneinheit
    2.401 kg
    Included accessories
    Mehr Informationen
