WPL 120

Weitspannkabelleiter, Höhe = 120 mm

Die Weitspannkabelleitern WPL 120 haben eine Holmhöhe von 120 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Sprossen bestehen aus gelochten Profilschienen. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsanforderungen unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QLK

Streckenlast Leistungskabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • WPL 120-20S
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.55 kN/m
    Querschnittsfläche
    196 cm2
    Gewicht je Lagermengeneinheit
    27.350 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-30S
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.82 kN/m
    Querschnittsfläche
    294 cm2
    Gewicht je Lagermengeneinheit
    28.720 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-40S
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.10 kN/m
    Querschnittsfläche
    392 cm2
    Gewicht je Lagermengeneinheit
    30.090 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-50S
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.37 kN/m
    Querschnittsfläche
    490 cm2
    Gewicht je Lagermengeneinheit
    31.470 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-60S
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.65 kN/m
    Querschnittsfläche
    588 cm2
    Gewicht je Lagermengeneinheit
    32.840 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QLK

Streckenlast Leistungskabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit

Geeignet für Funktionserhalt

  • WPL 120-20F
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.55 kN/m
    Querschnittsfläche
    196 cm2
    Gewicht je Lagermengeneinheit
    29.260 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-30F
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    0.82 kN/m
    Querschnittsfläche
    294 cm2
    Gewicht je Lagermengeneinheit
    30.730 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-40F
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.10 kN/m
    Querschnittsfläche
    392 cm2
    Gewicht je Lagermengeneinheit
    32.200 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-50F
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.37 kN/m
    Querschnittsfläche
    490 cm2
    Gewicht je Lagermengeneinheit
    33.670 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen
  • WPL 120-60F
    Weitspannkabelleiter
    Höhe
    120 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Leistungskabel
    1.65 kN/m
    Querschnittsfläche
    588 cm2
    Gewicht je Lagermengeneinheit
    35.140 kg
    Geeignet für Funktionserhalt
    Nein
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

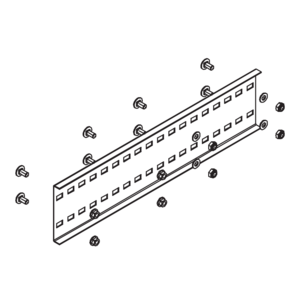

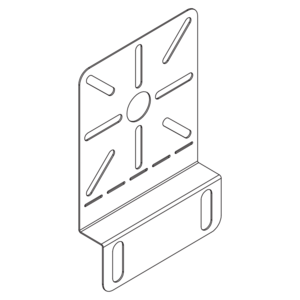

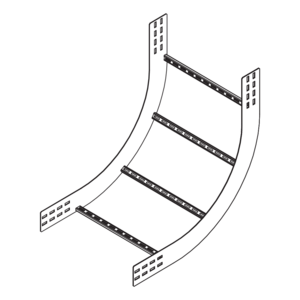

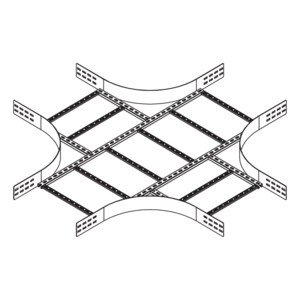

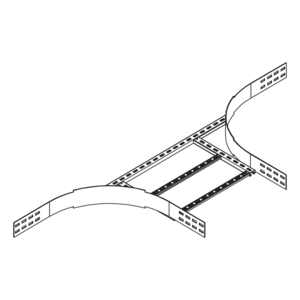

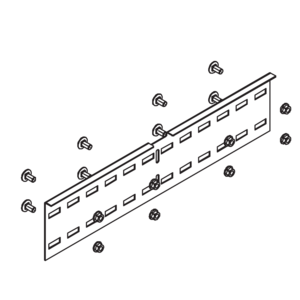

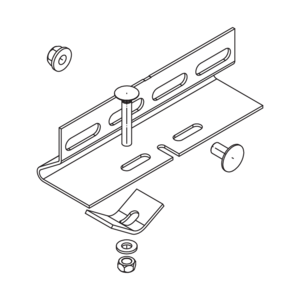

Zubehör

Downloads

    • de

    • en

    Preisliste 2025 Ausbau

    Gültig ab 1. Februar 2025, aktualisierte Version vom 31.03.2025.

    PDF

    Sprache wählenSprache wählen

    Preisliste 2025 Ausbau

    Sprache für den Download wähle

    • de

    • en

    • es

    Kabeltragsysteme - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.

    PDF

    Sprache wählenSprache wählen

    Kabeltragsysteme - Gesamtkatalog

    Sprache für den Download wähle

    • de

    Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2.01 MB

    DownloadDownload

    • de

    • en

    Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF

    Sprache wählenSprache wählen

    Weitspannsysteme, Technische Information

    Sprache für den Download wähle

    • de

    Weitspannkabelleiter WPL 100, 120, 150 - Kompaktübersicht

    Kompaktübersicht für Weitspannkabelleitern und Zubehör: WPL, WPLB, WPLA, WPLK, WPV, WPTR, WPHS, WPD

    PDF, 1.35 MB

    DownloadDownload

    Elektrische Leitfähigkeit (WP/WPL 100)

    Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1

    PDF, 263.28 KB

    DownloadDownload

BIM- und CAD-Daten

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12.34 MB

    DownloadDownload

Belastungsdiagramm

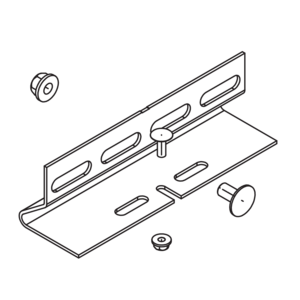

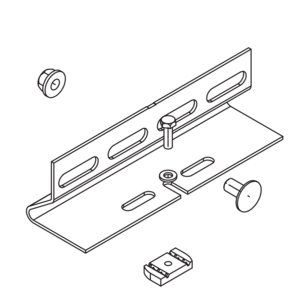

Inklusivzubehör
