WPLF 120

Weitspannkabelleiter-Fallstück, Höhe = 120 mm

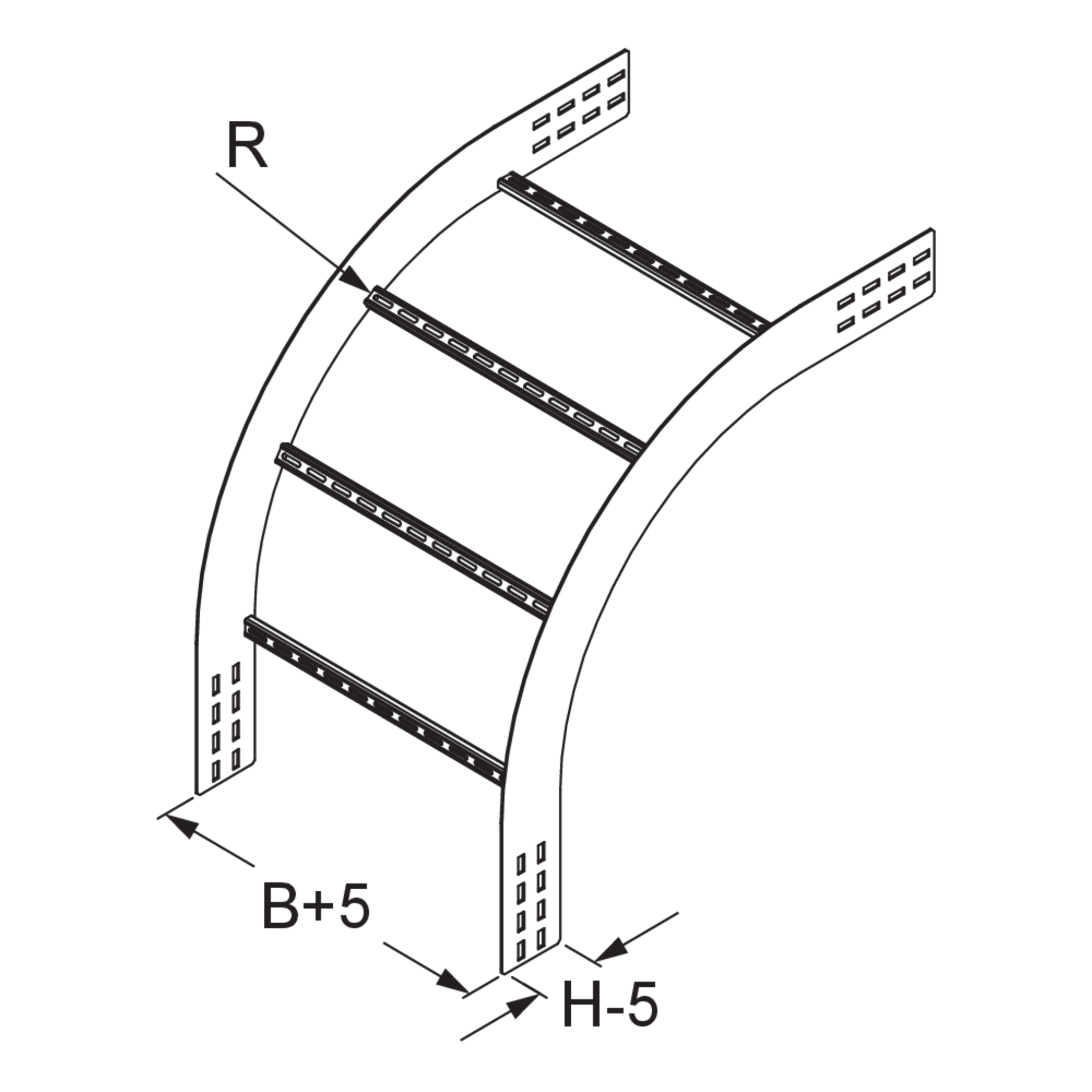

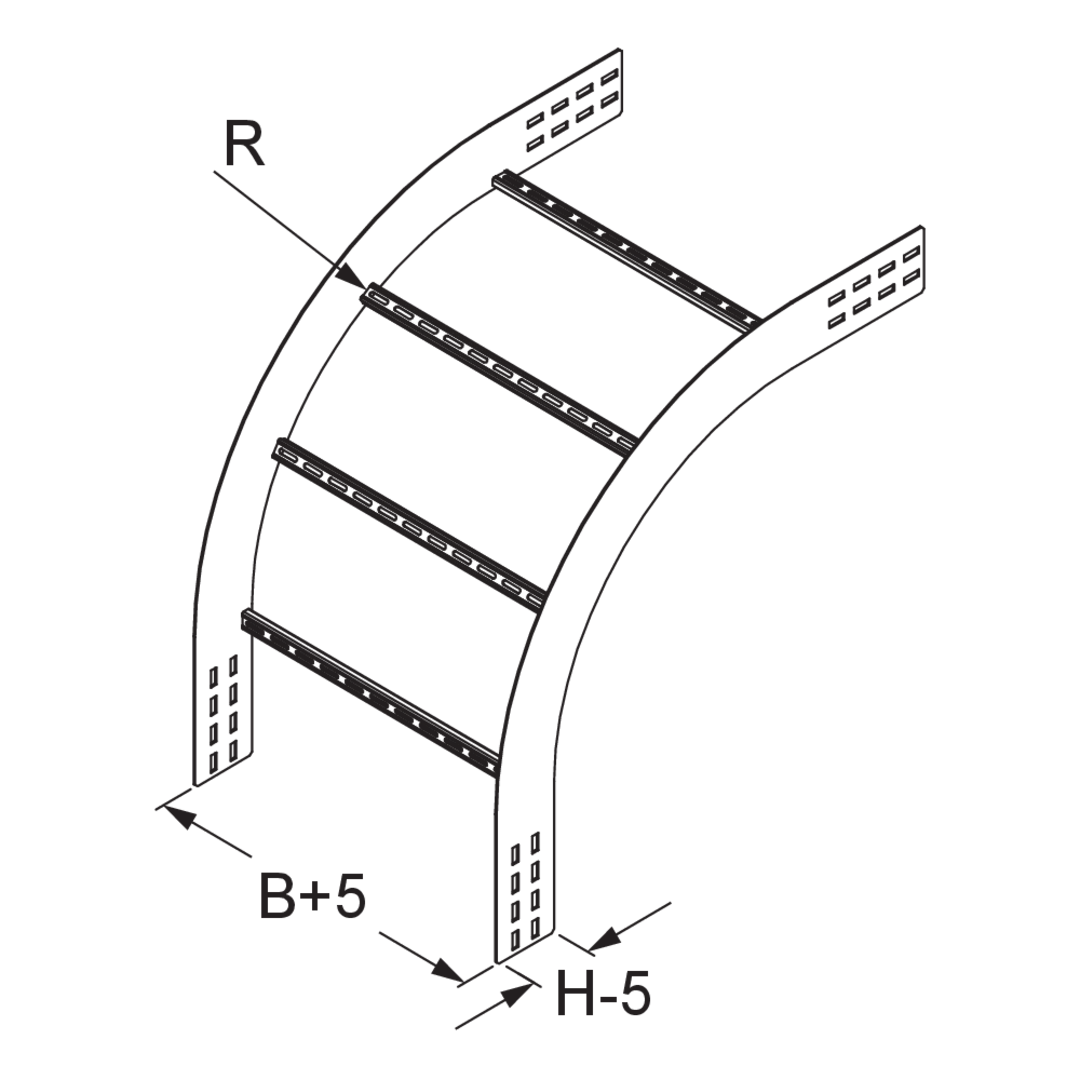

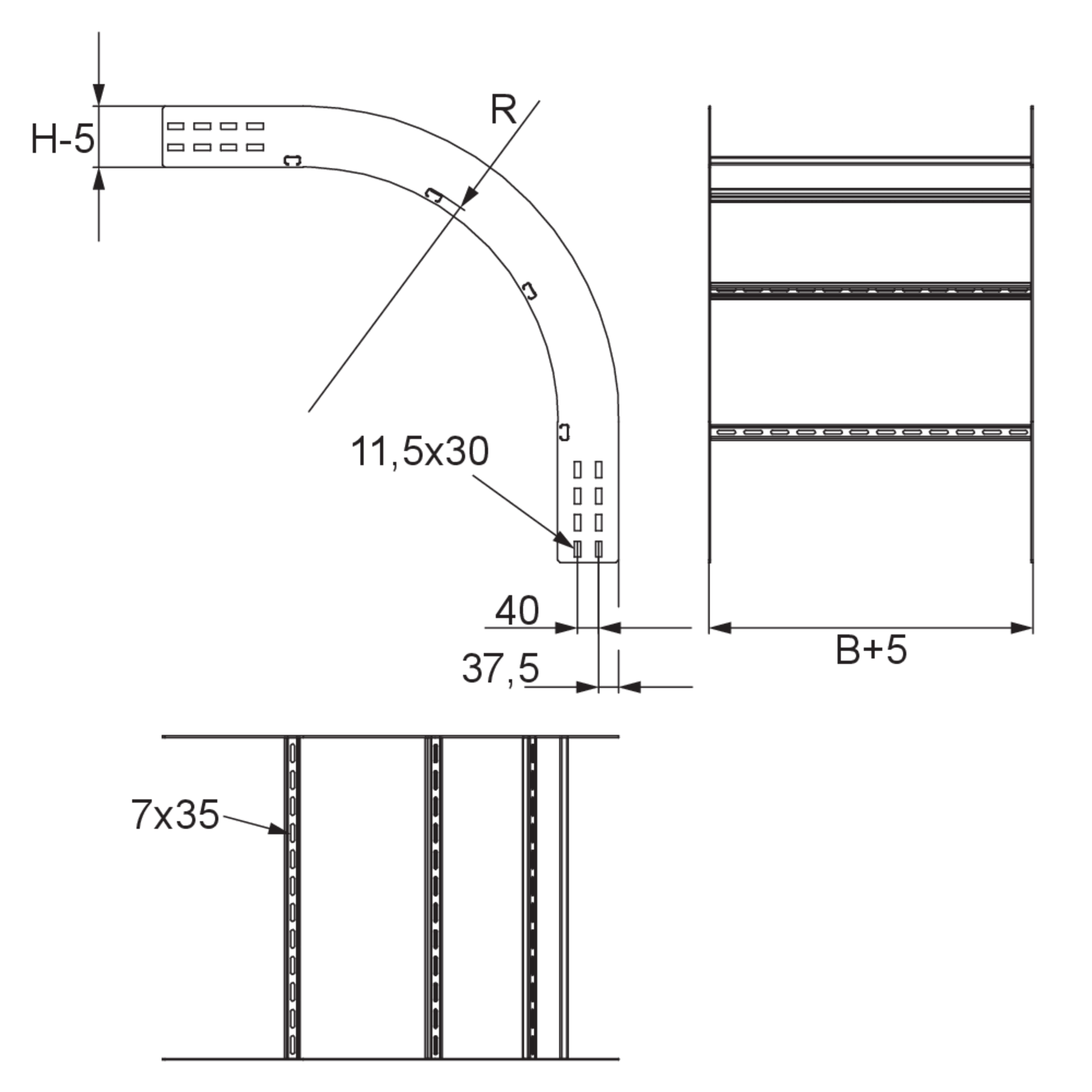

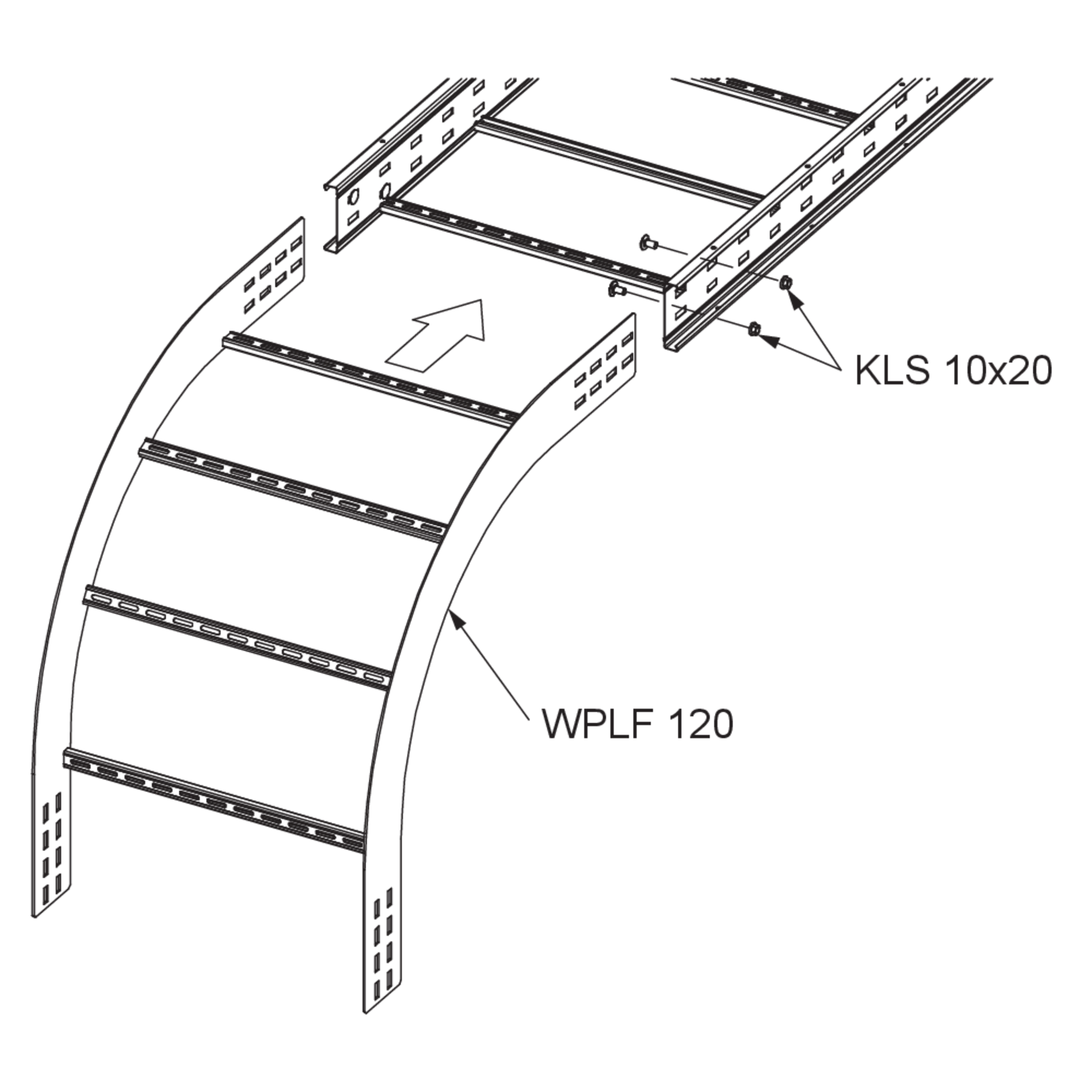

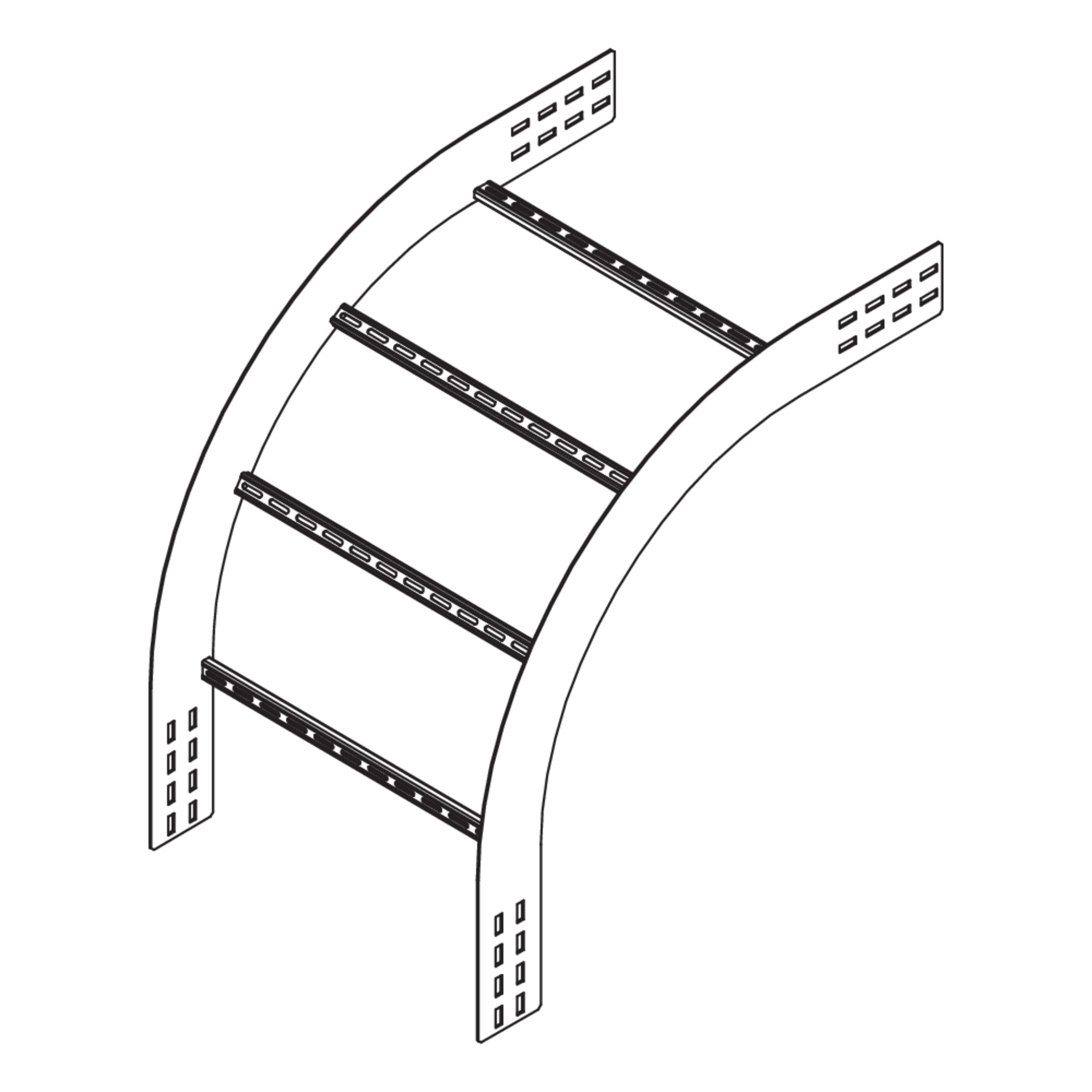

Das Weitspannkabelleiter-Fallstück WPLF 120 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach unten. Es eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 120 mm und weist Breiten von 200 bis 600 mm auf. Das Fallstück wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Fallstück montiert. Es hat einen Radius von 450 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLF 120-20F
    Weitspannkabelleiter-Fallstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.850 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLF 120-30F
    Weitspannkabelleiter-Fallstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.140 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLF 120-40F
    Weitspannkabelleiter-Fallstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.430 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLF 120-50F
    Weitspannkabelleiter-Fallstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.730 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLF 120-60F
    Weitspannkabelleiter-Fallstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal fallend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    10.020 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht vertikale Richtungsänderung der Kabelführung um 90° nach unten
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
