WPLS 120

Weitspannkabelleiter-Steigstück, Höhe = 120 mm

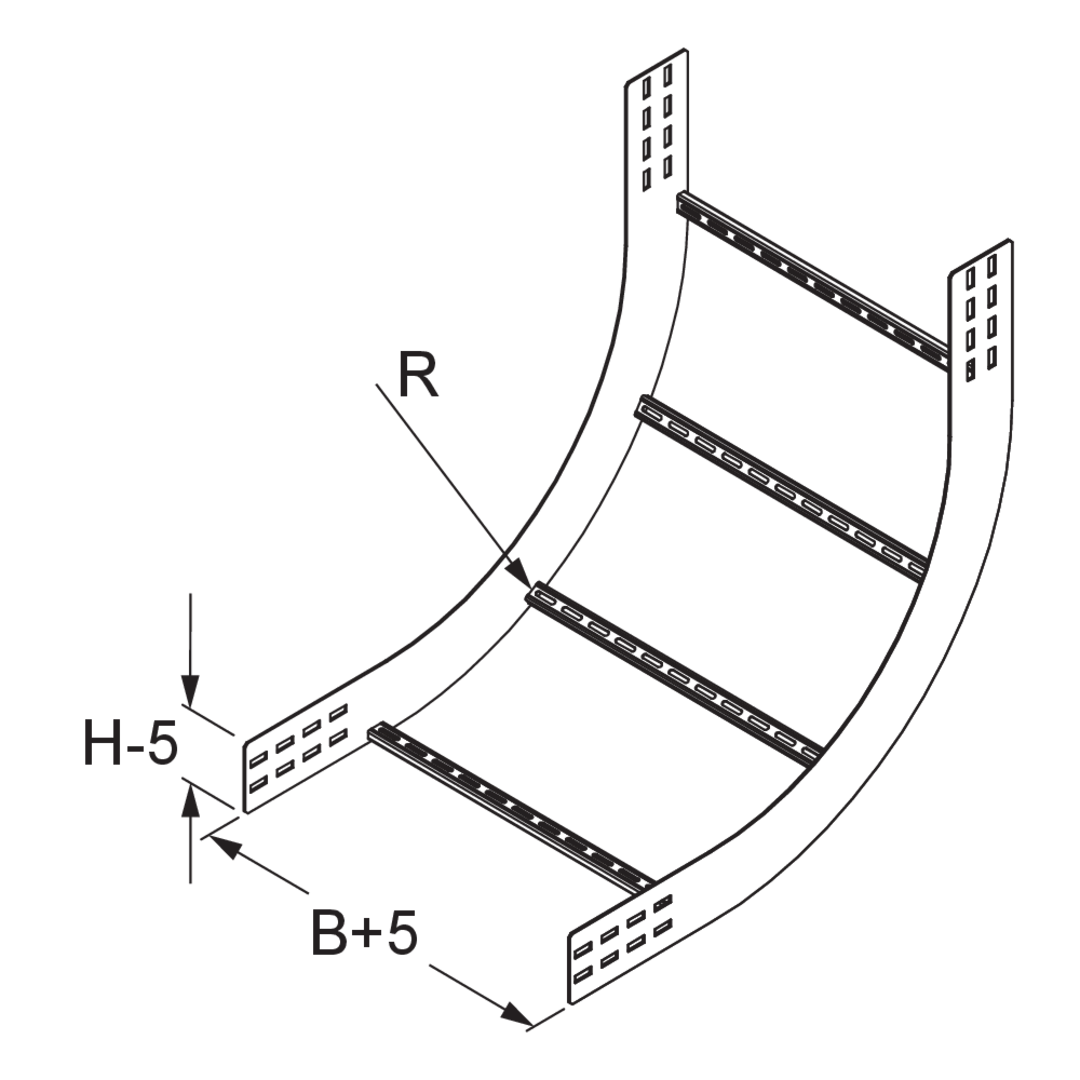

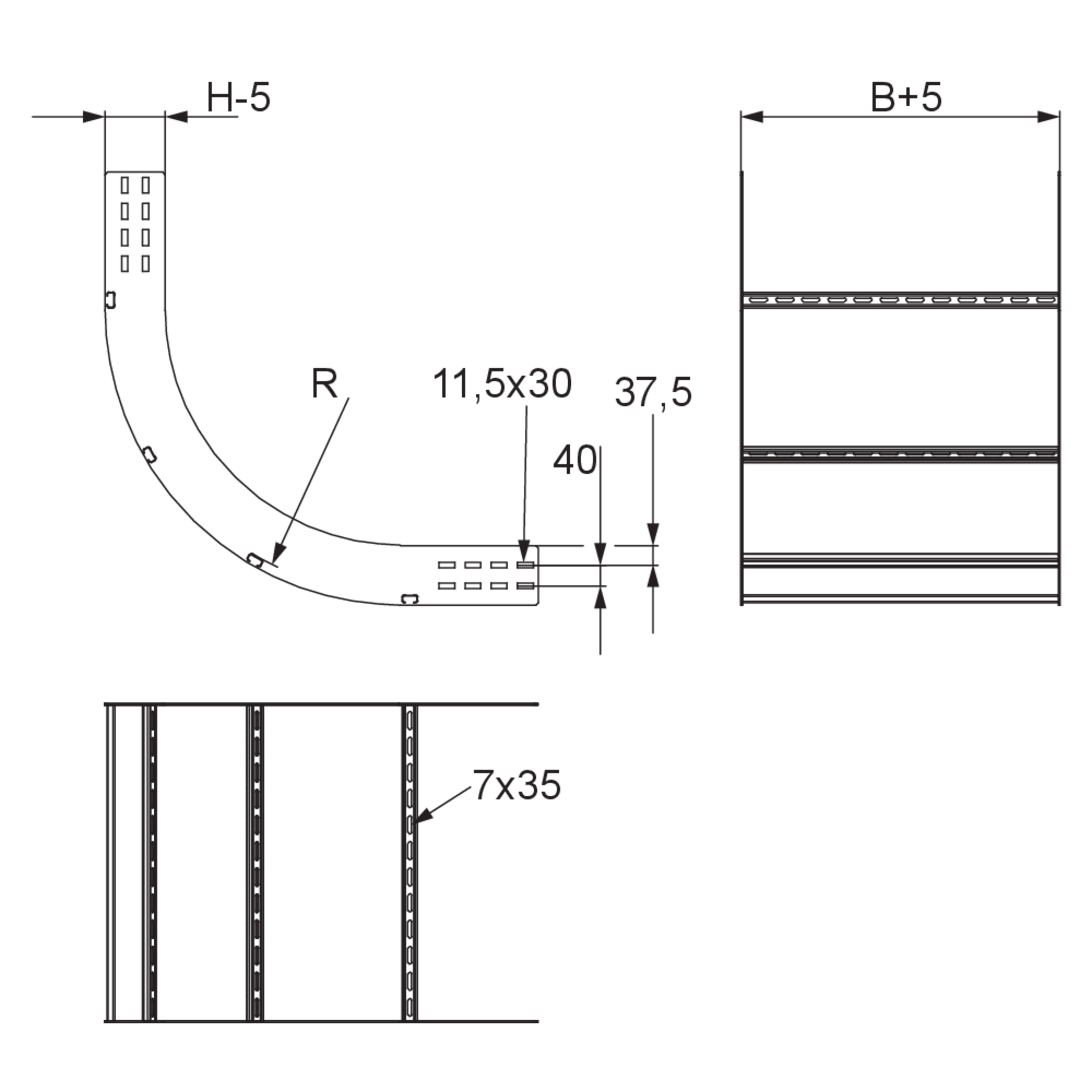

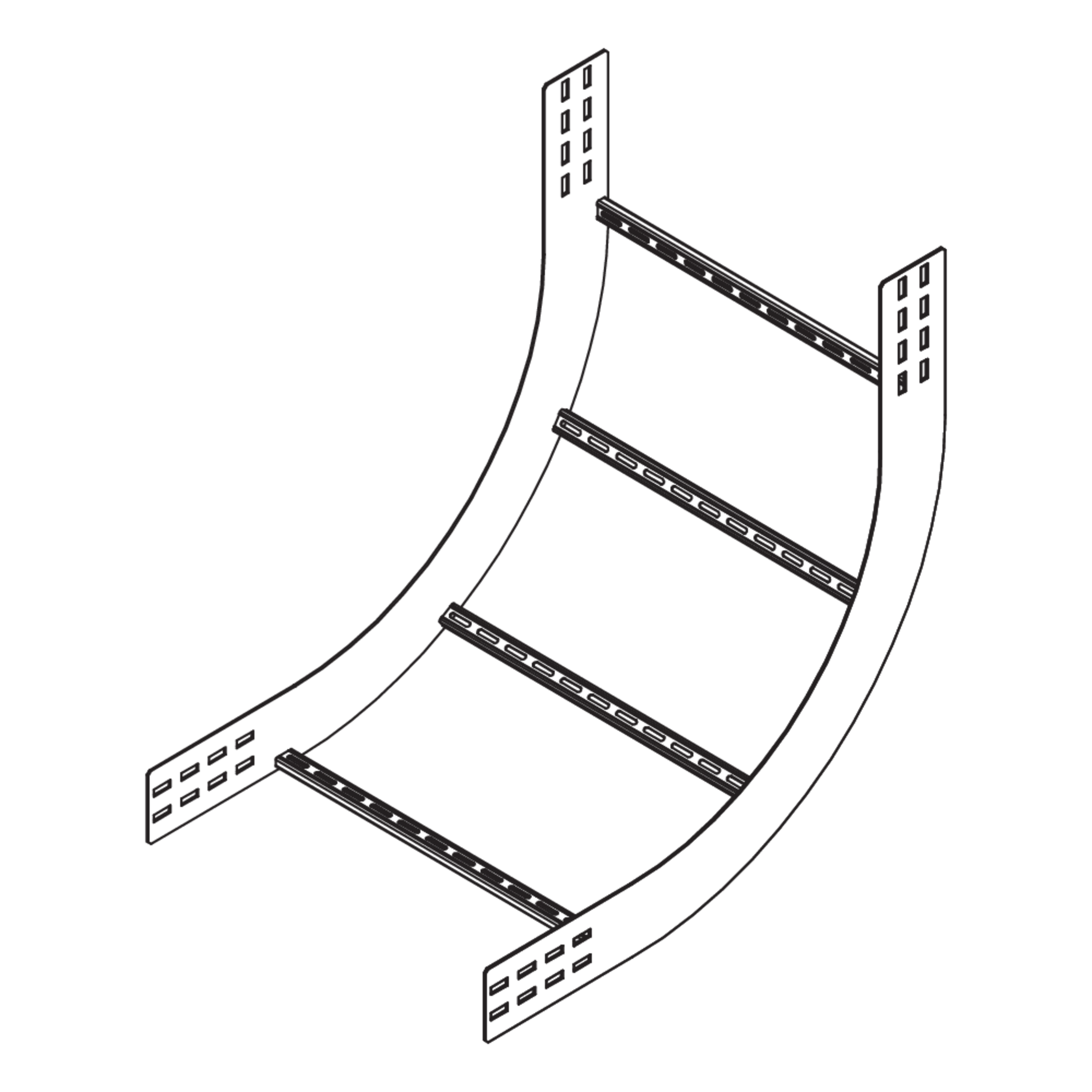

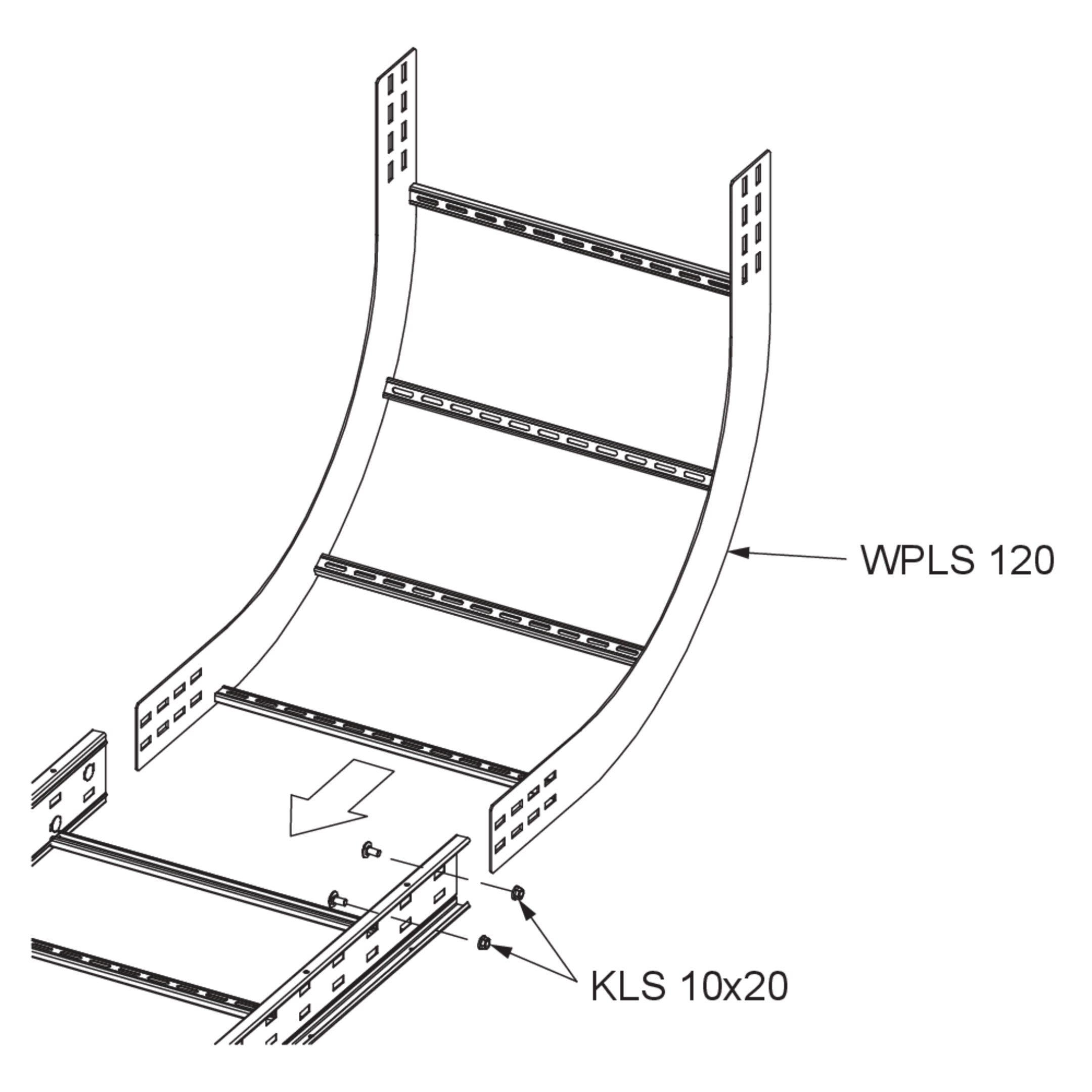

Das Weitspannkabelleiter-Steigstück WPLS 120 mit integrierten Verbindern ermöglicht vertikale Richtungsänderungen der Kabelführung um 90° nach oben. Es eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 120 mm und weist Breiten von 200 bis 600 mm auf. Das Steigstück wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Steigstück montiert. Es hat einen Radius von 450 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLS 120-20F
    Weitspannkabelleiter-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.570 kg
    Included accessories
    Mehr Informationen
  • WPLS 120-30F
    Weitspannkabelleiter-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    8.870 kg
    Included accessories
    Mehr Informationen
  • WPLS 120-40F
    Weitspannkabelleiter-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.160 kg
    Included accessories
    Mehr Informationen
  • WPLS 120-50F
    Weitspannkabelleiter-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.450 kg
    Included accessories
    Mehr Informationen
  • WPLS 120-60F
    Weitspannkabelleiter-Steigstück
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Vertikal steigend
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.750 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht vertikale Richtungsänderung der Kabelführung um 90° nach oben
  • Kabelschonende Führung
