WPLAA 120

Weitspannkabelleiter-Anbauabzweig, Höhe = 120 mm

Der Weitspannkabelleiter-Anbauabzweig WPLAA 120 ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 120 mm und weist Breiten von 200 bis 600 mm auf. Dort, wo die Anschlussleiter abzweigen soll, wird der Holm der Hauptleiter entsprechend ausgeschnitten. Der Anbauabzweig WPLAA wird an dieser Stelle angesetzt und verschraubt. Anschließend lässt sich die Anschlussleiter einschieben. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

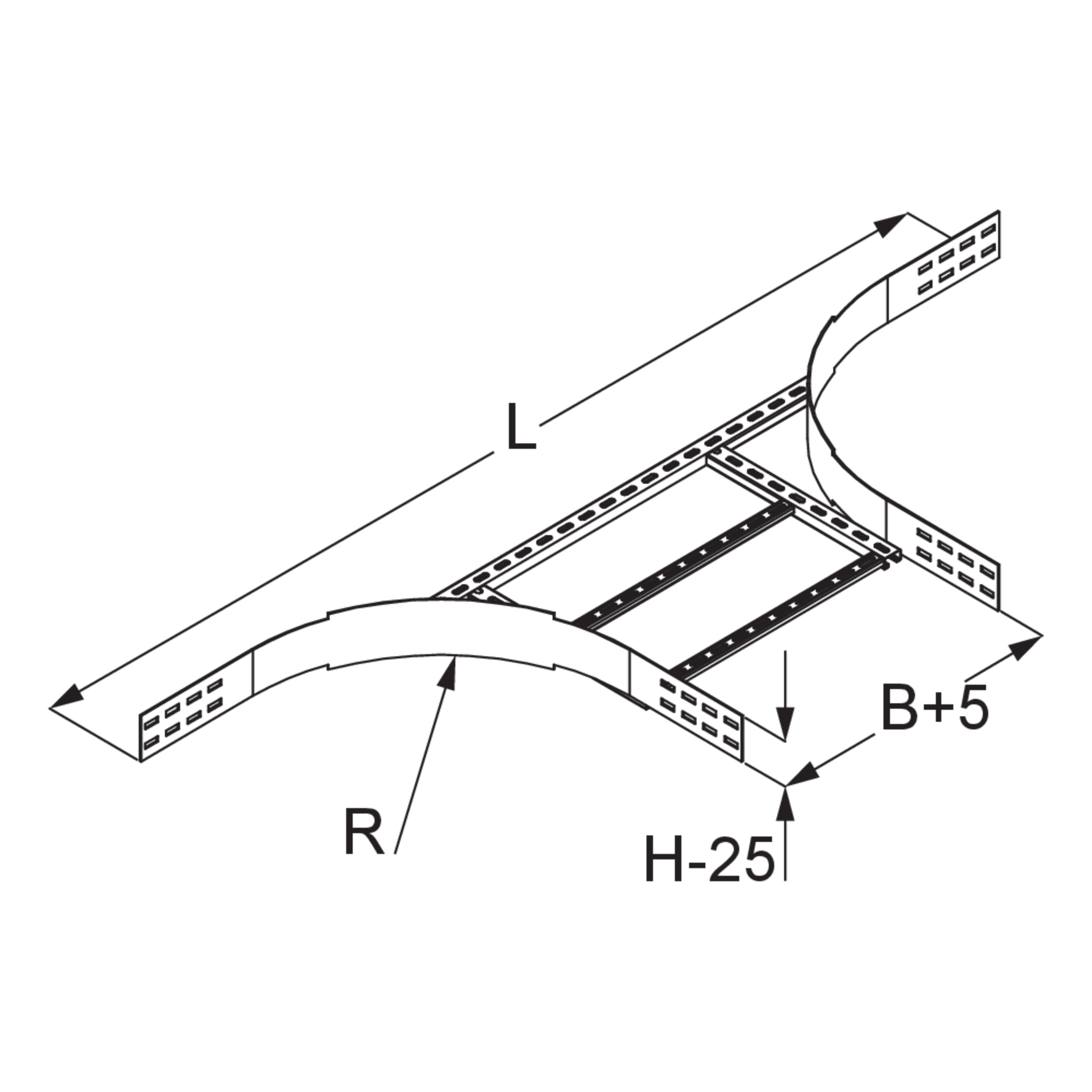

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

HH

Holmhöhe

B

Breite

L

Länge

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPLAA 120-20F
    Weitspannkabelleiter-Anbauabzweig
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    200 mm
    Länge
    1635 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    9.290 kg
    Included accessories
    Mehr Informationen
  • WPLAA 120-30F
    Weitspannkabelleiter-Anbauabzweig
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    300 mm
    Länge
    1735 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    9.590 kg
    Included accessories
    Mehr Informationen
  • WPLAA 120-40F
    Weitspannkabelleiter-Anbauabzweig
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    400 mm
    Länge
    1835 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    9.890 kg
    Included accessories
    Mehr Informationen
  • WPLAA 120-50F
    Weitspannkabelleiter-Anbauabzweig
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    500 mm
    Länge
    1935 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    10.200 kg
    Included accessories
    Mehr Informationen
  • WPLAA 120-60F
    Weitspannkabelleiter-Anbauabzweig
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    600 mm
    Länge
    2035 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    10.500 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
  • Kabelschonende Führung
