WPEA 120

Weitspanneckanbaustück

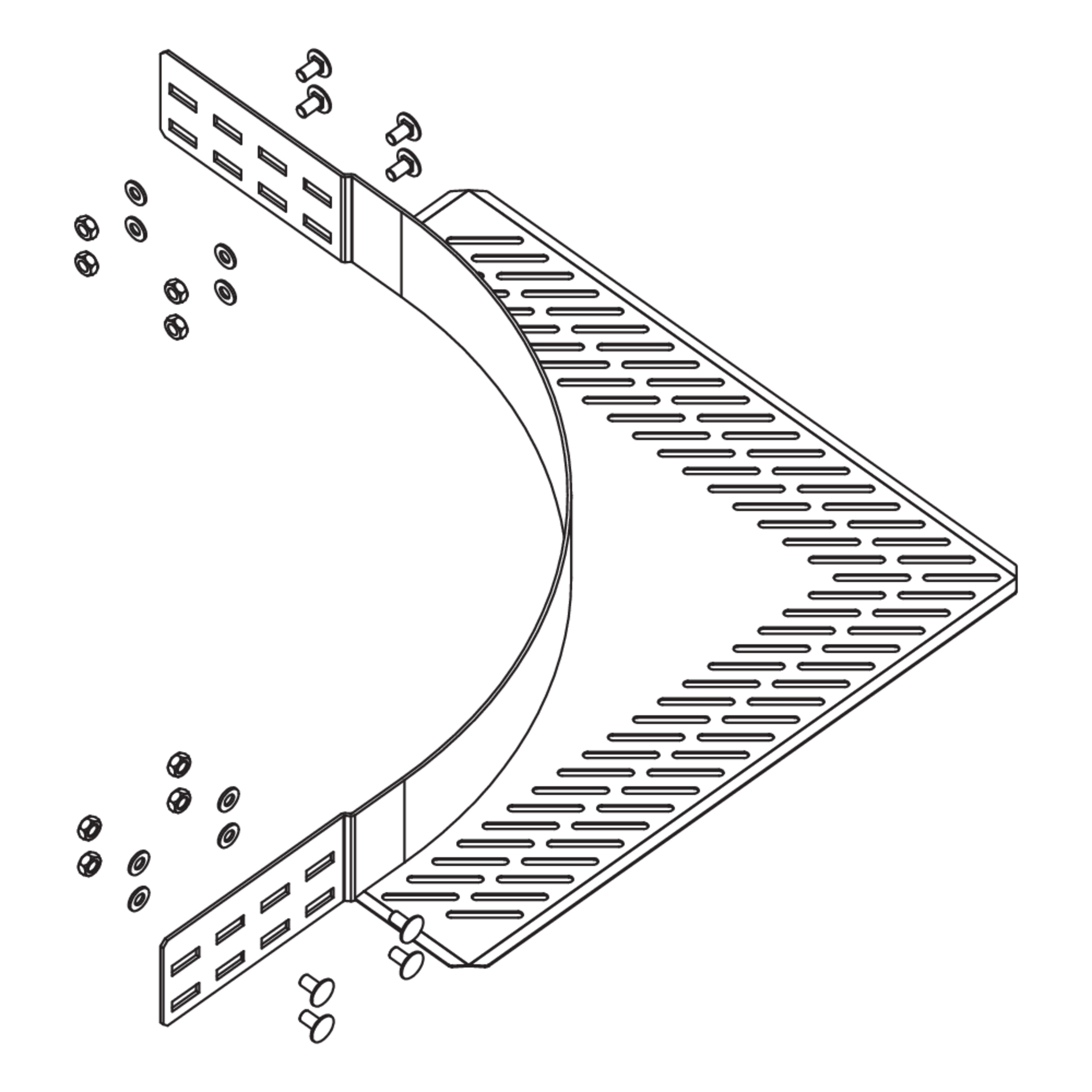

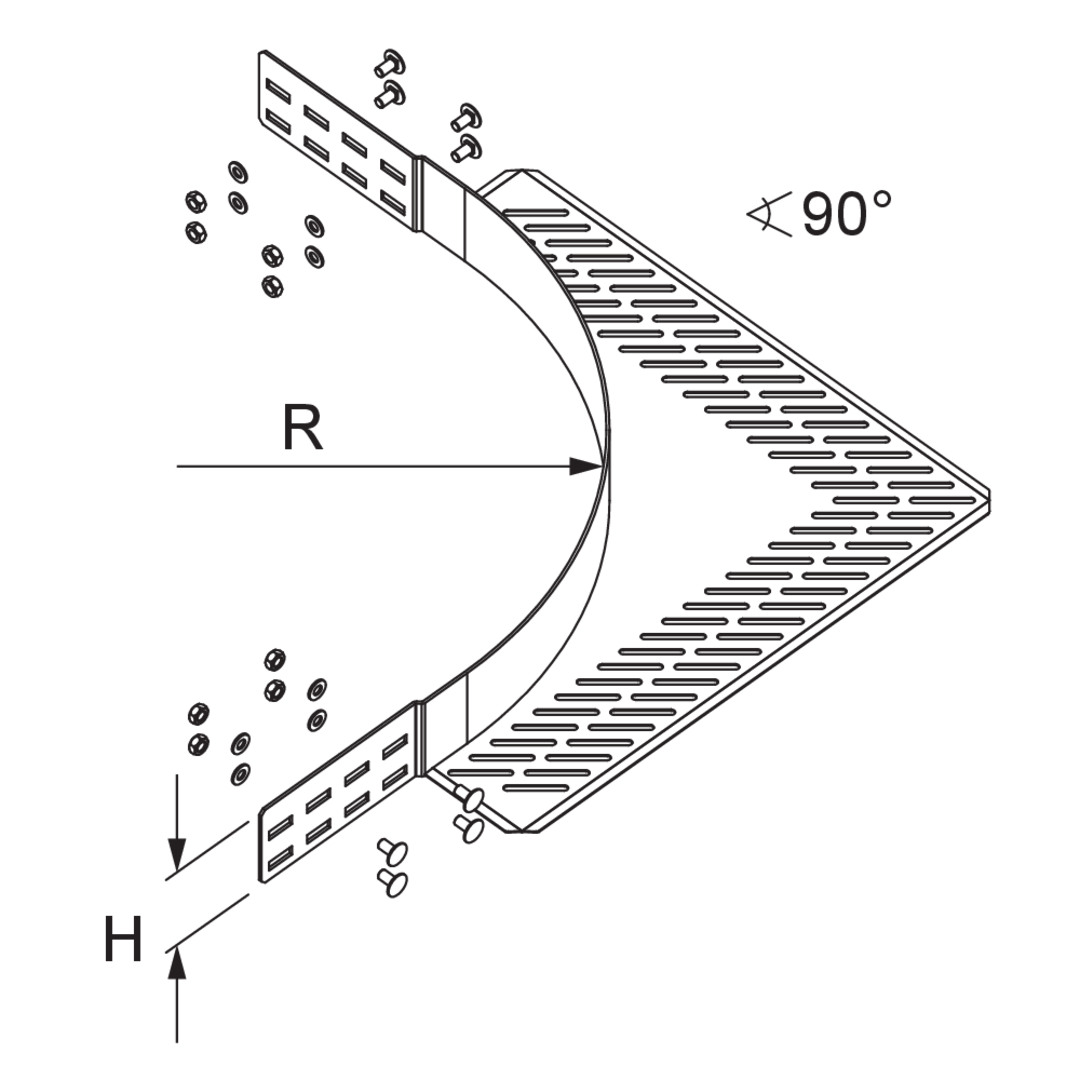

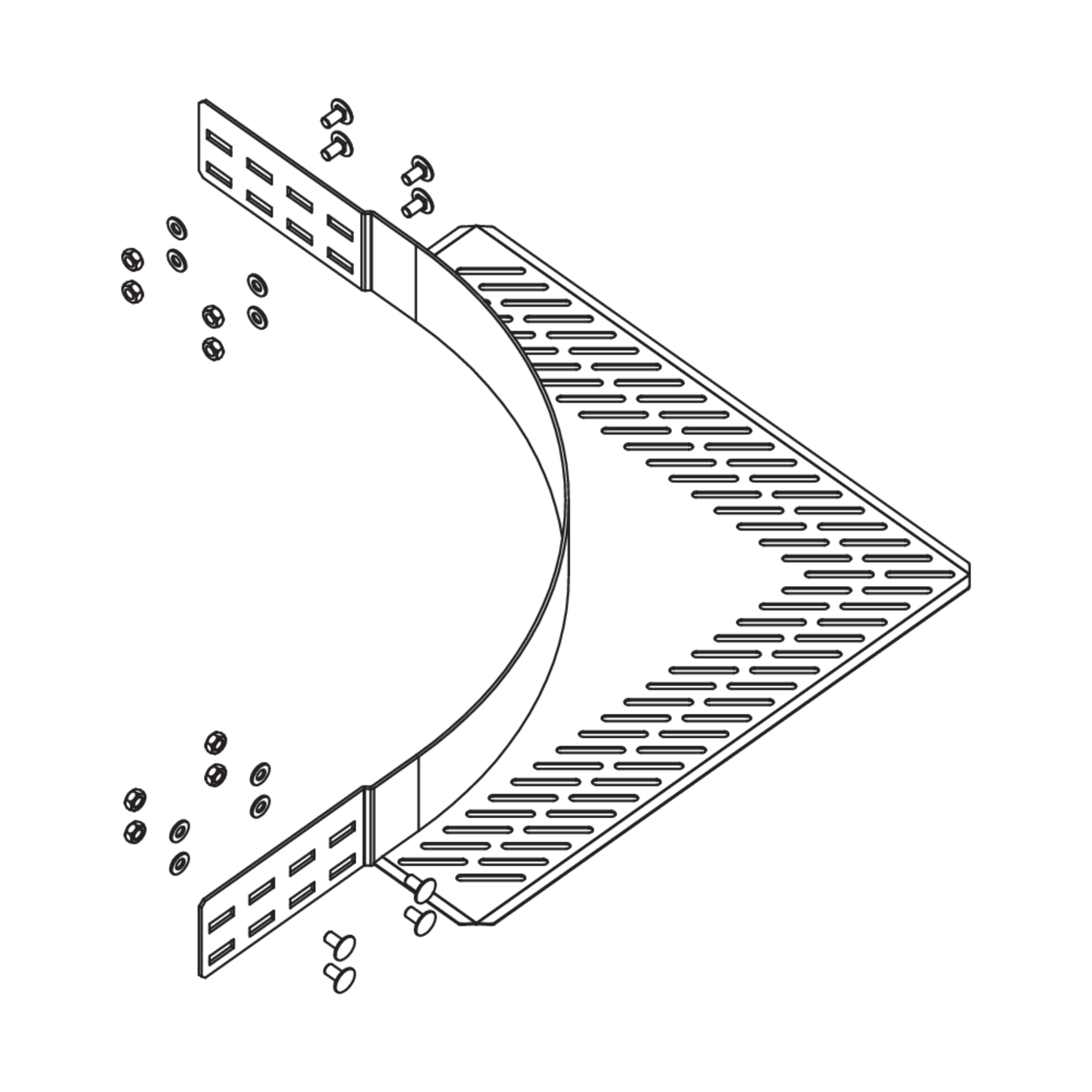

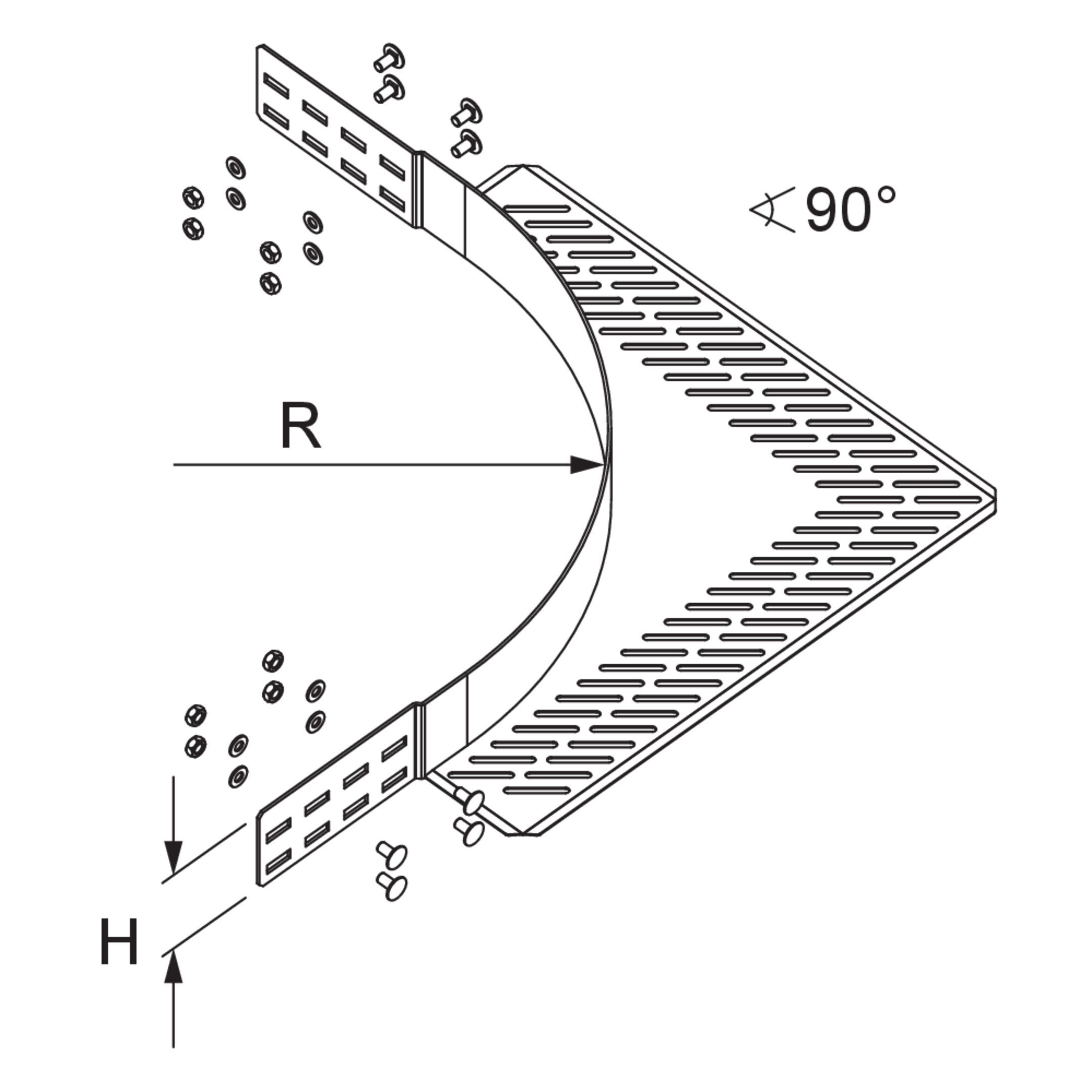

Das Weitspanneckanbaustück WPEA 120 ermöglicht horizontale Richtungsänderungen der Kabelführung um 90° und eignet sich für Weitspannkabelbahnen mit einer Holmhöhe von 120 mm. Es wird mit dem Weitspannkabelleiter-Eckanbaustück WPLEAB bzw. Weitspannkabelrinnen-Eckanbaustück WPREAB kombiniert. Zudem lässt es sich für die Realisierung eines T-Abzweigs nutzen. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

R

Radius

W

Winkel

G

Gewicht je Lagermengeneinheit

  • WPEA 120F
    Weitspann-Eckanbaustück
    Höhe
    95 mm
    Radius
    450 mm
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    5.068 kg
    Included accessories

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
