WPLA 120

Weitspannkabelleiter-Abzweig, Höhe = 120 mm

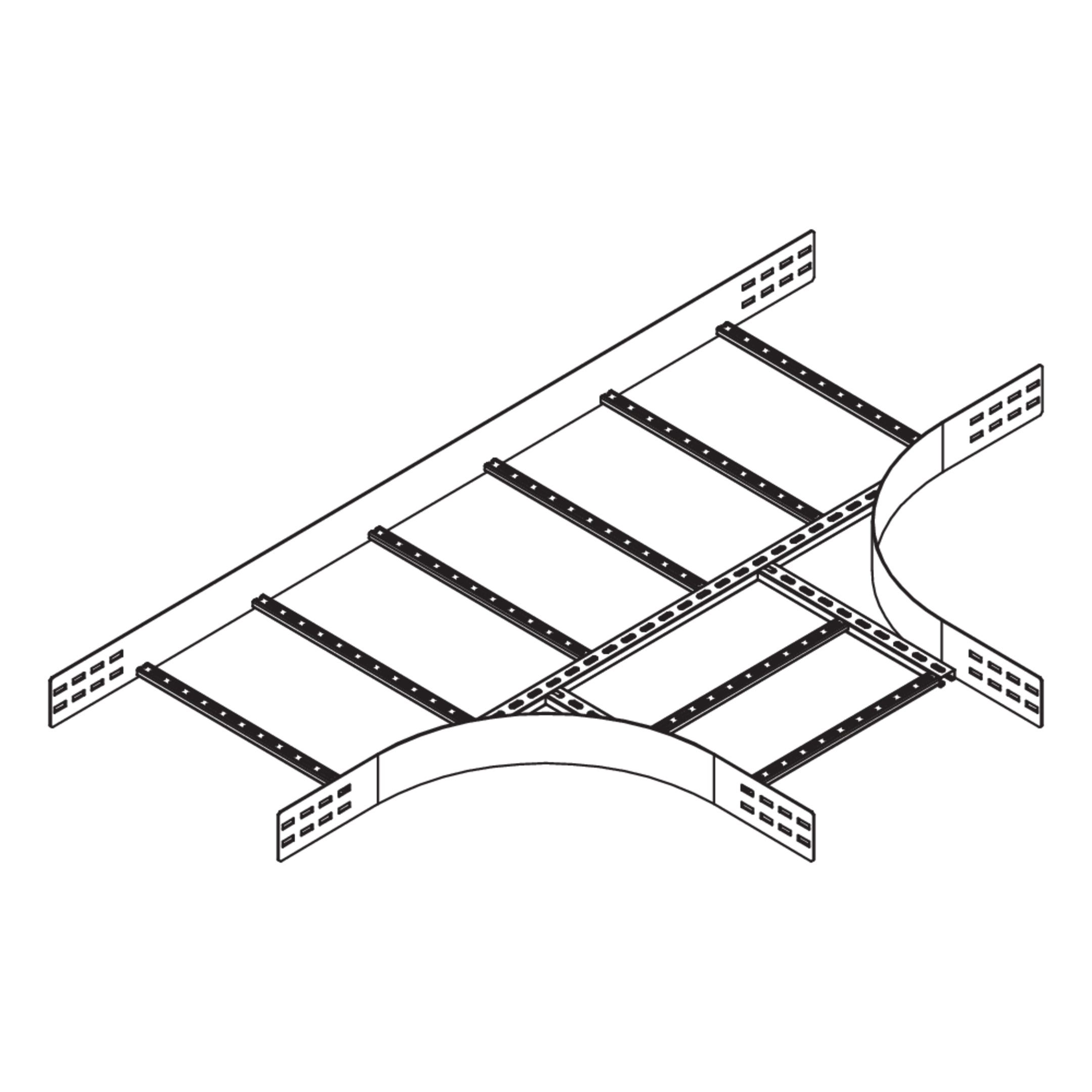

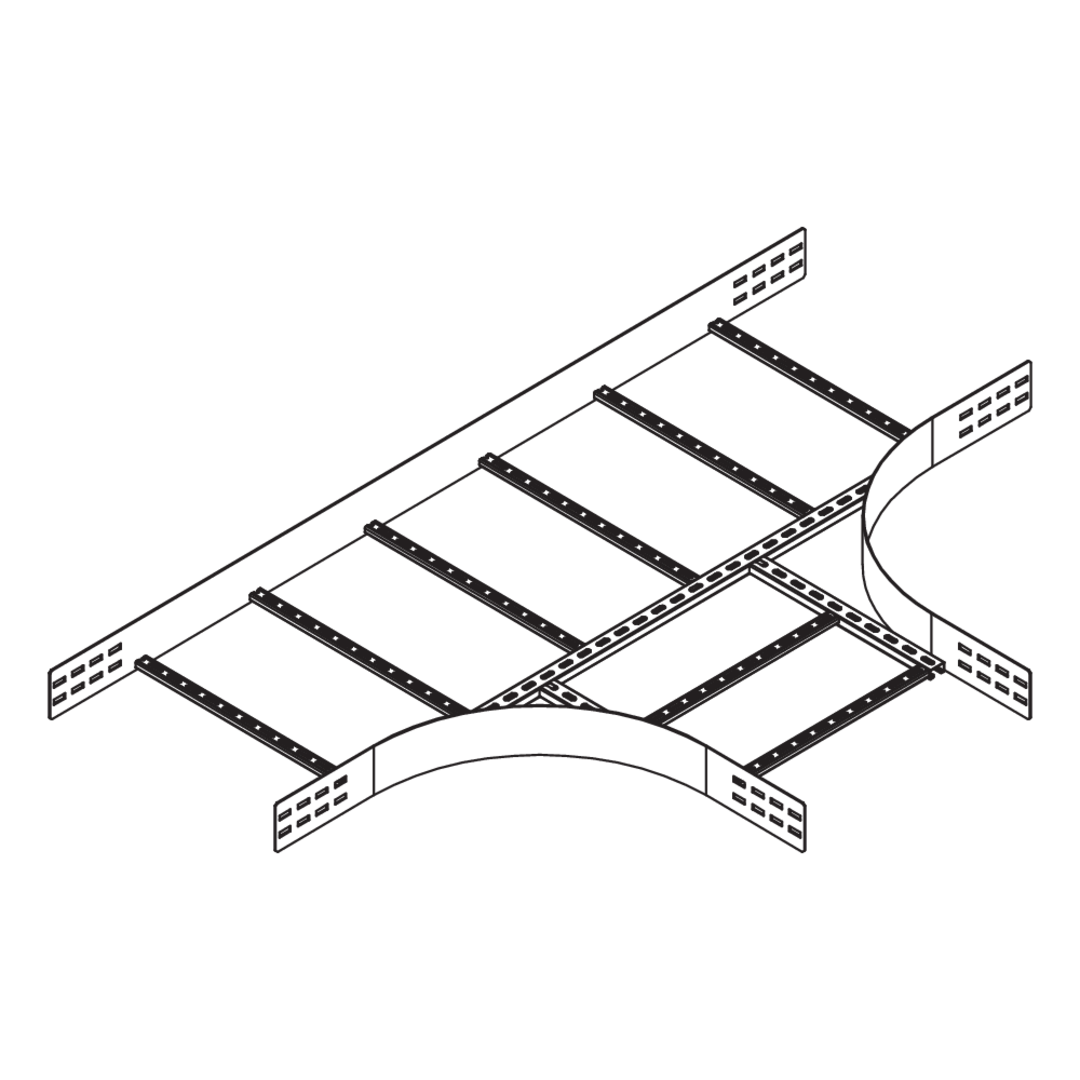

Der T-förmige Weitspannkabelleiter-Abzweig WPLA 120 mit integrierten Verbindern ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für Weitspannkabelleitern mit einer Holmhöhe von 120 mm und weist Breiten von 200 bis 600 mm auf. Der Abzweig wird zwischen zwei Weitspannkabelleitern eingesetzt. Anschließend lässt sich die Anschlussleiter einschieben. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

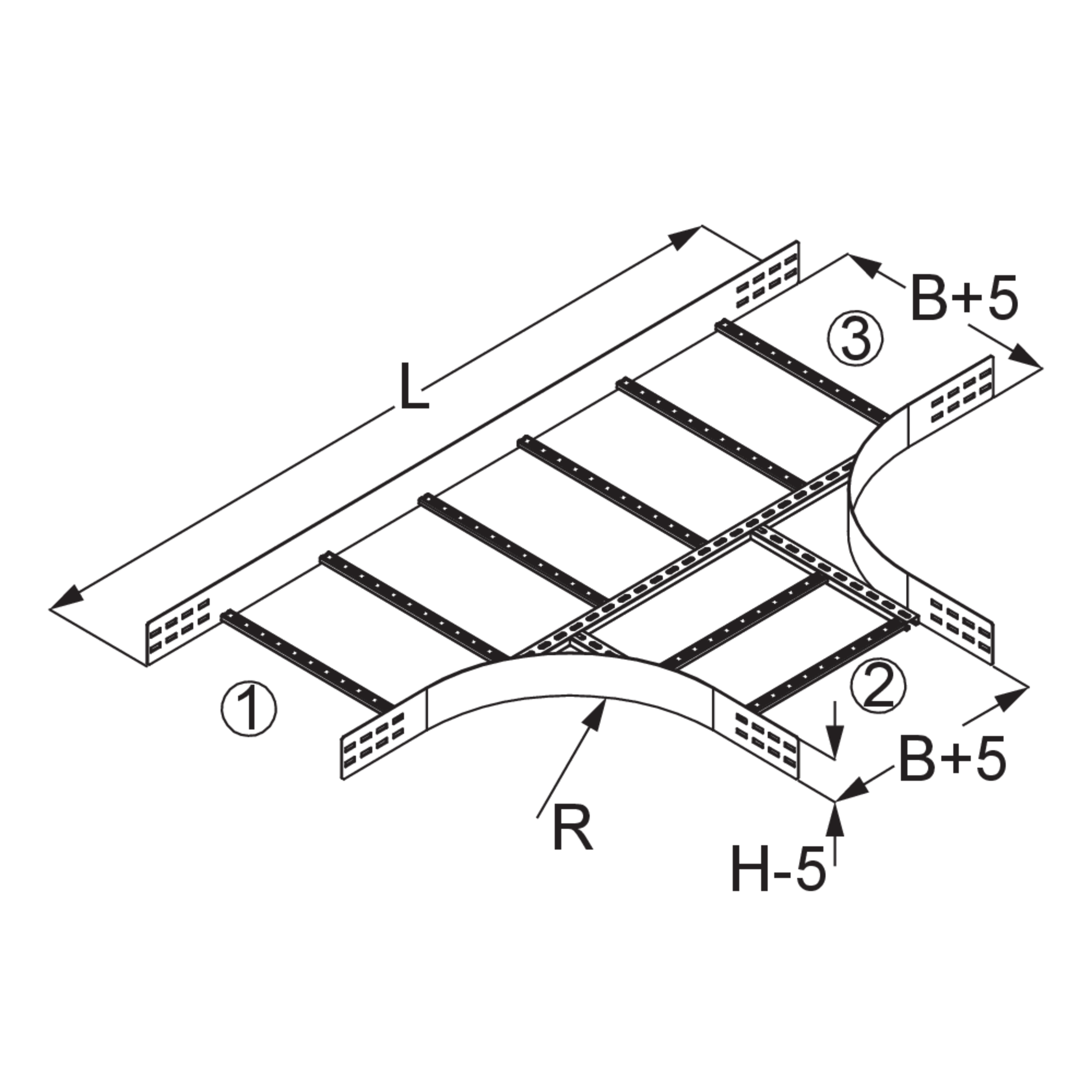

H

HH

B

L

R

G

Inklusivzubehör

  • WPLA 120-20F
    Weitspannkabelleiter-Abzweig
    120 mm
    120 mm
    200 mm
    1635 mm
    450 mm
    15.330 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 120-30F
    Weitspannkabelleiter-Abzweig
    120 mm
    120 mm
    300 mm
    1735 mm
    450 mm
    16.370 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 120-40F
    Weitspannkabelleiter-Abzweig
    120 mm
    120 mm
    400 mm
    1835 mm
    450 mm
    17.290 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 120-50F
    Weitspannkabelleiter-Abzweig
    120 mm
    120 mm
    500 mm
    1935 mm
    450 mm
    18.210 kg
    Inklusivzubehör
    Mehr Informationen
  • WPLA 120-60F
    Weitspannkabelleiter-Abzweig
    120 mm
    120 mm
    600 mm
    2035 mm
    450 mm
    19.540 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
    • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
