WPVV 120

Weitspannkabelbahnen-Verbinder, vertikal, Höhe = 120 mm

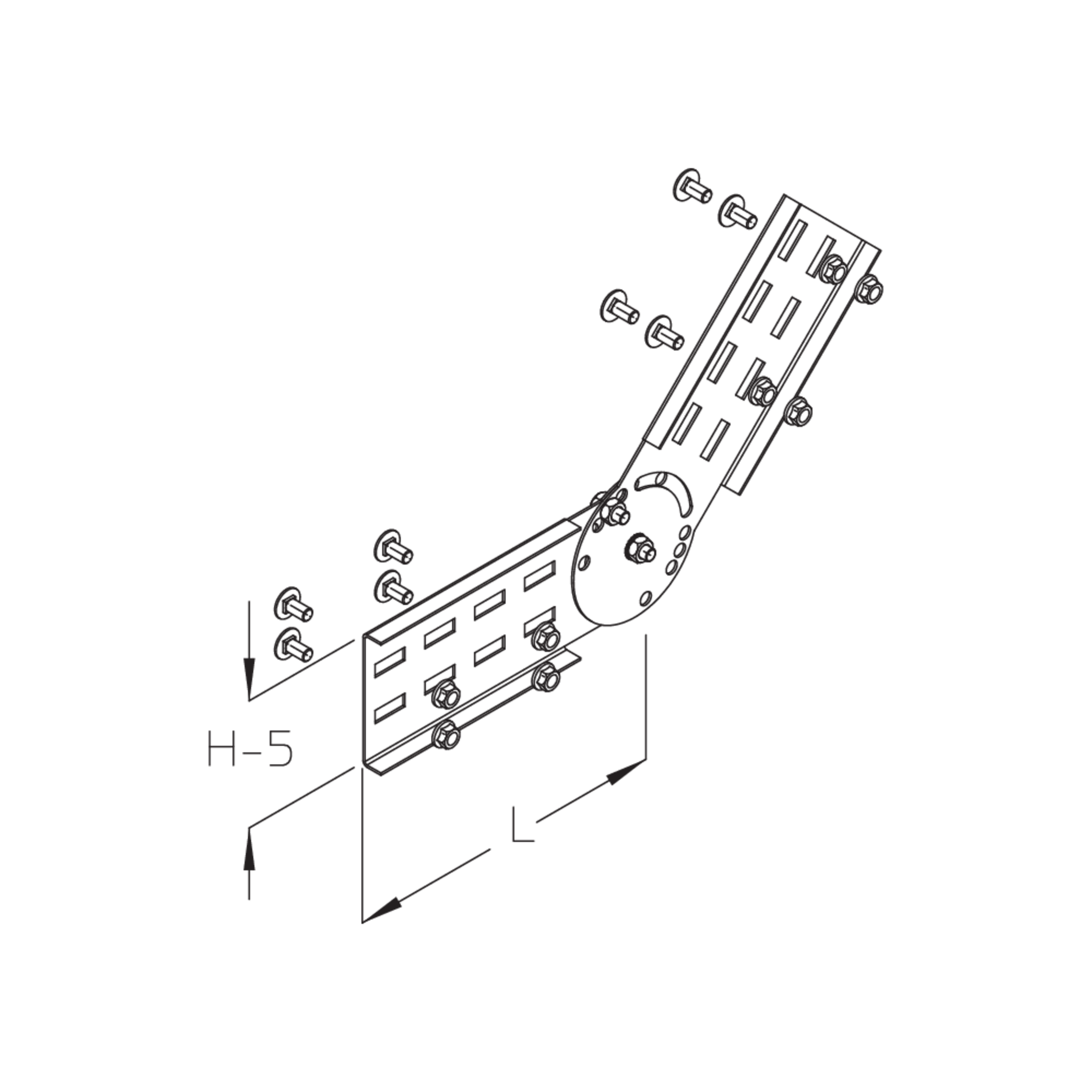

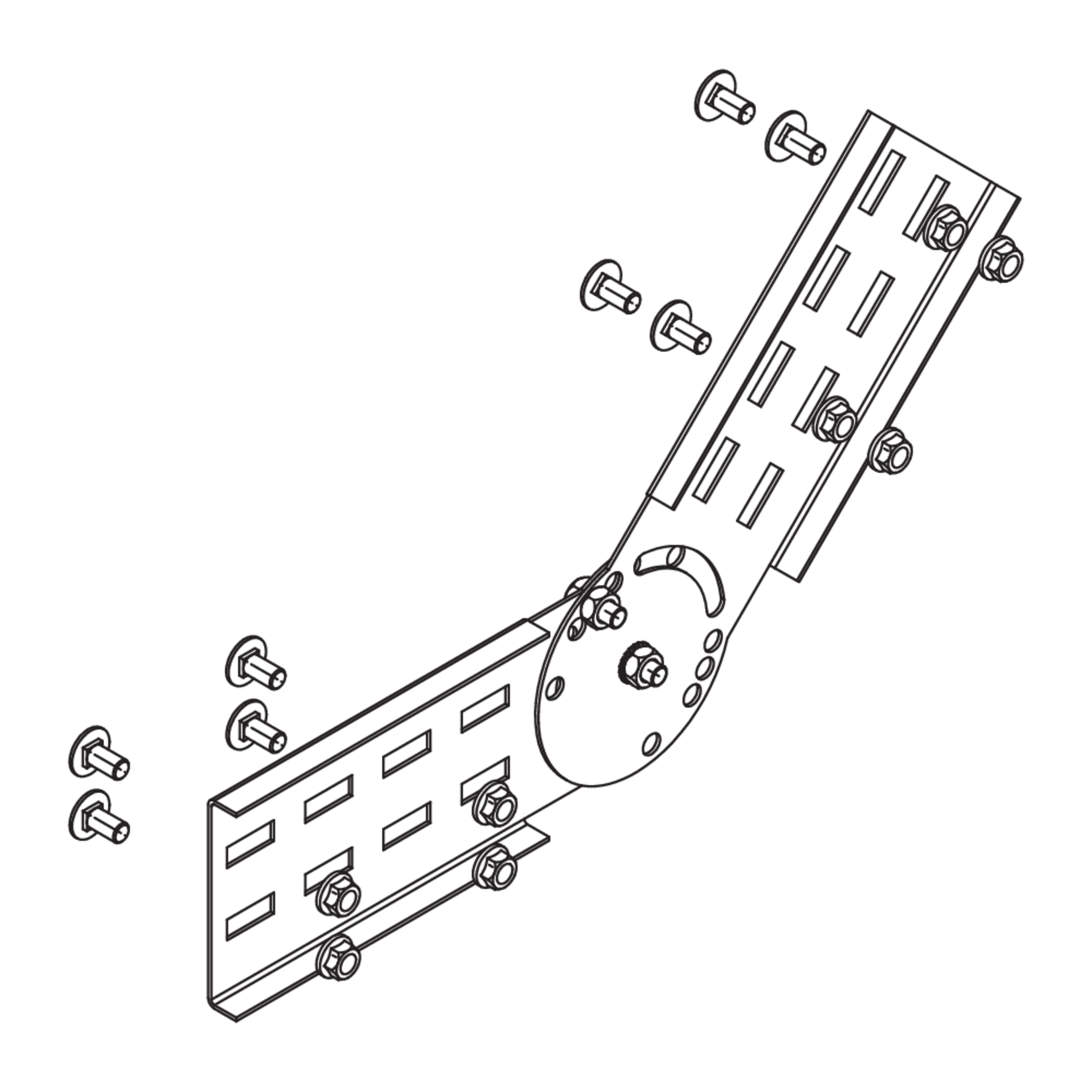

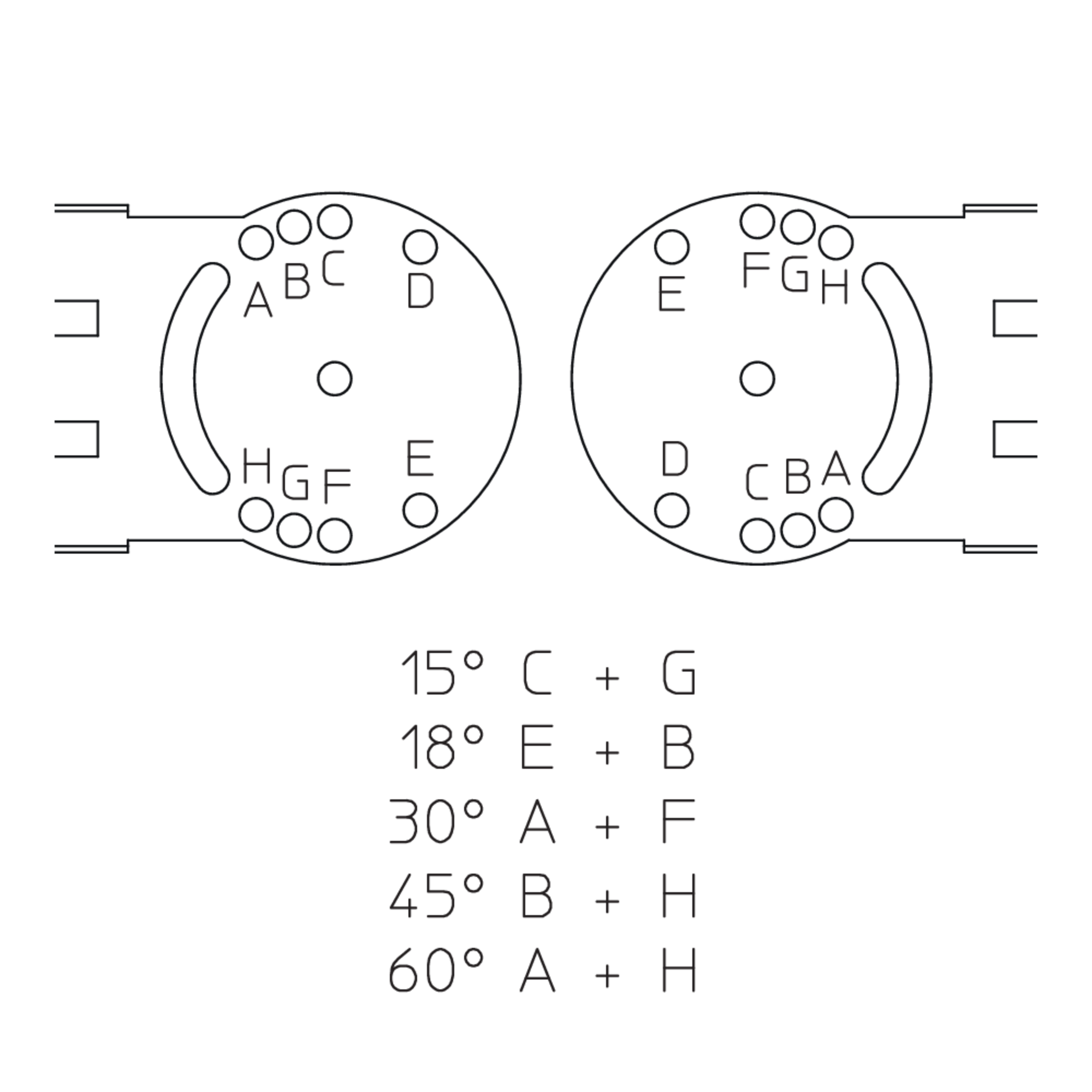

Mithilfe der Weitspann-Verbinder WPVV 120 lassen sich Weitspannkabelrinnen oder -leitern miteinander verbinden und vertikale Richtungsänderungen erzielen. Beide Seitenverbinder sind vor der Montage bauseits auf den erforderlichen Winkel zu justieren und zu verschrauben. Für einen Winkel zwischen 60 und 90° sind die Langlöcher zu verwenden. Die Weitspann-Verbinder haben eine der Kabelbahnholmhöhe entsprechende Höhe von 115 mm. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WPVV 120S
    Weitspannkabelbahnen-Vertikalverbinder
    Höhe
    120 mm
    Länge
    506 mm
    Gewicht je Lagermengeneinheit
    1.513 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

L

Länge

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WPVV 120F
    Weitspannkabelbahnen-Vertikalverbinder
    Höhe
    120 mm
    Länge
    506 mm
    Gewicht je Lagermengeneinheit
    1.621 kg
    Inklusivzubehör
    Mehr Informationen
