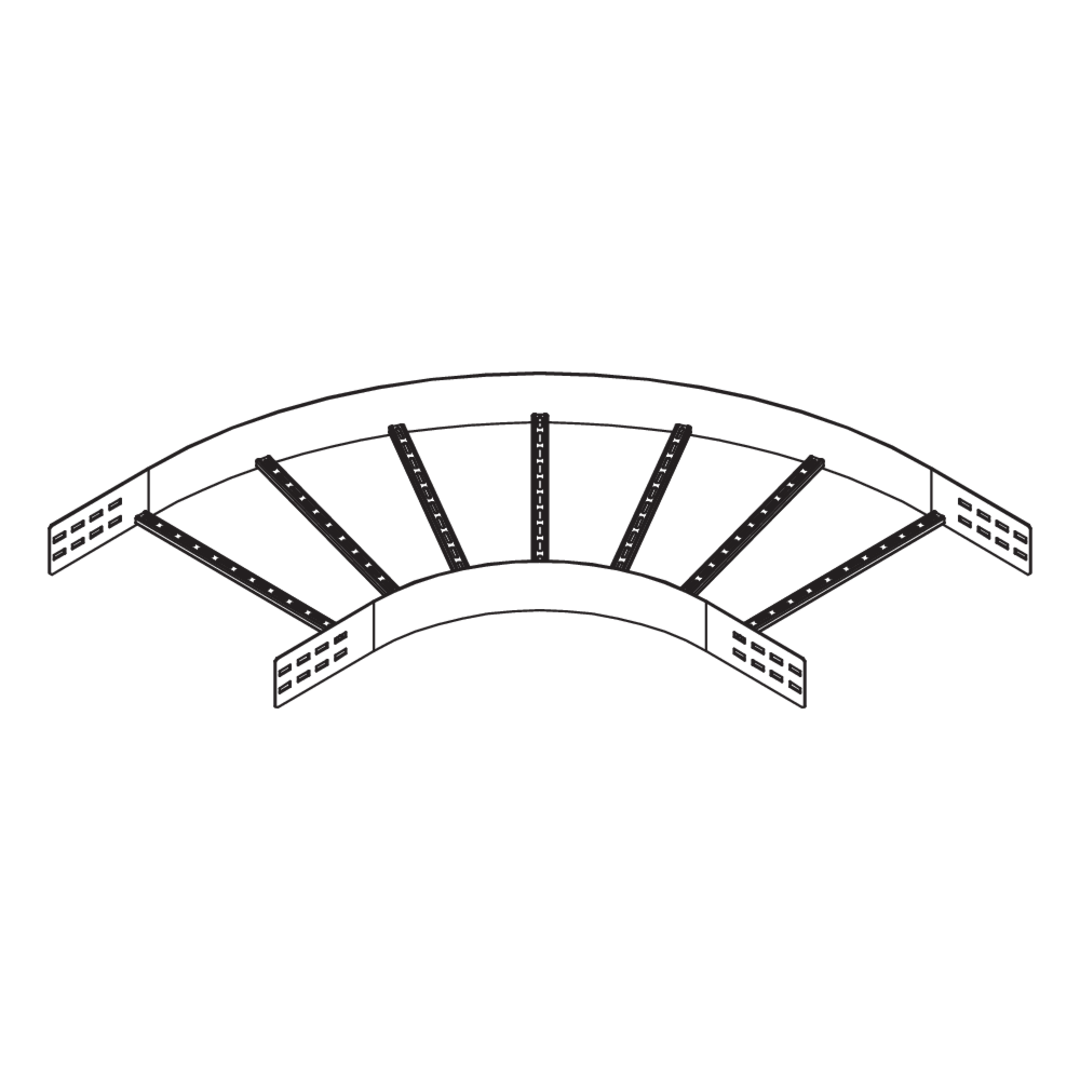

WPLB 120

Weitspannkabelleiter-Bogen, Höhe = 120 mm

Die Weitspannkabelleiter-Bögen WPLB 120 mit integrierten Verbindern ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Weitspannkabelleitern mit einer Holmhöhe von 120 mm und weisen Breiten von 200 bis 600 mm auf. Der Bogen mit einem Innenradius von 450 mm wird in die Weitspannkabelleiter eingeschoben und verschraubt. Anschließend wird die Anschlussleiter am Bogen montiert. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

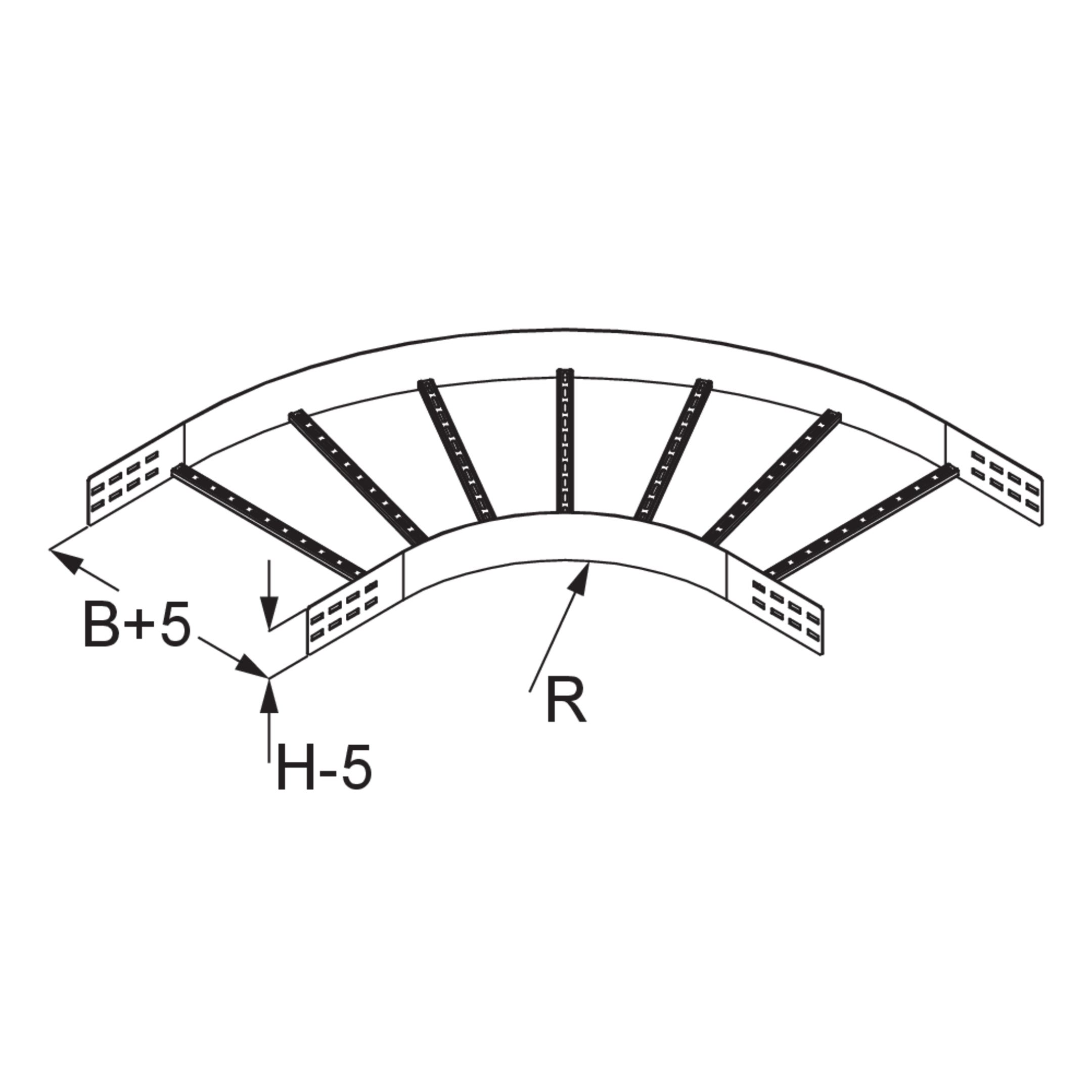

Artikel

H

Höhe

B

Breite

R

Radius

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WPLB 120-20F
    Weitspannkabelleiter-Bogen
    Höhe
    120 mm
    Breite
    200 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.150 kg
    Included accessories
    Mehr Informationen
  • WPLB 120-30F
    Weitspannkabelleiter-Bogen
    Höhe
    120 mm
    Breite
    300 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    9.970 kg
    Included accessories
    Mehr Informationen
  • WPLB 120-40F
    Weitspannkabelleiter-Bogen
    Höhe
    120 mm
    Breite
    400 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    11.090 kg
    Included accessories
    Mehr Informationen
  • WPLB 120-50F
    Weitspannkabelleiter-Bogen
    Höhe
    120 mm
    Breite
    500 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    12.350 kg
    Included accessories
    Mehr Informationen
  • WPLB 120-60F
    Weitspannkabelleiter-Bogen
    Höhe
    120 mm
    Breite
    600 mm
    Radius
    450 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    13.320 kg
    Included accessories
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
