UK

Estrichüberdeckter Kanal, zweizügig

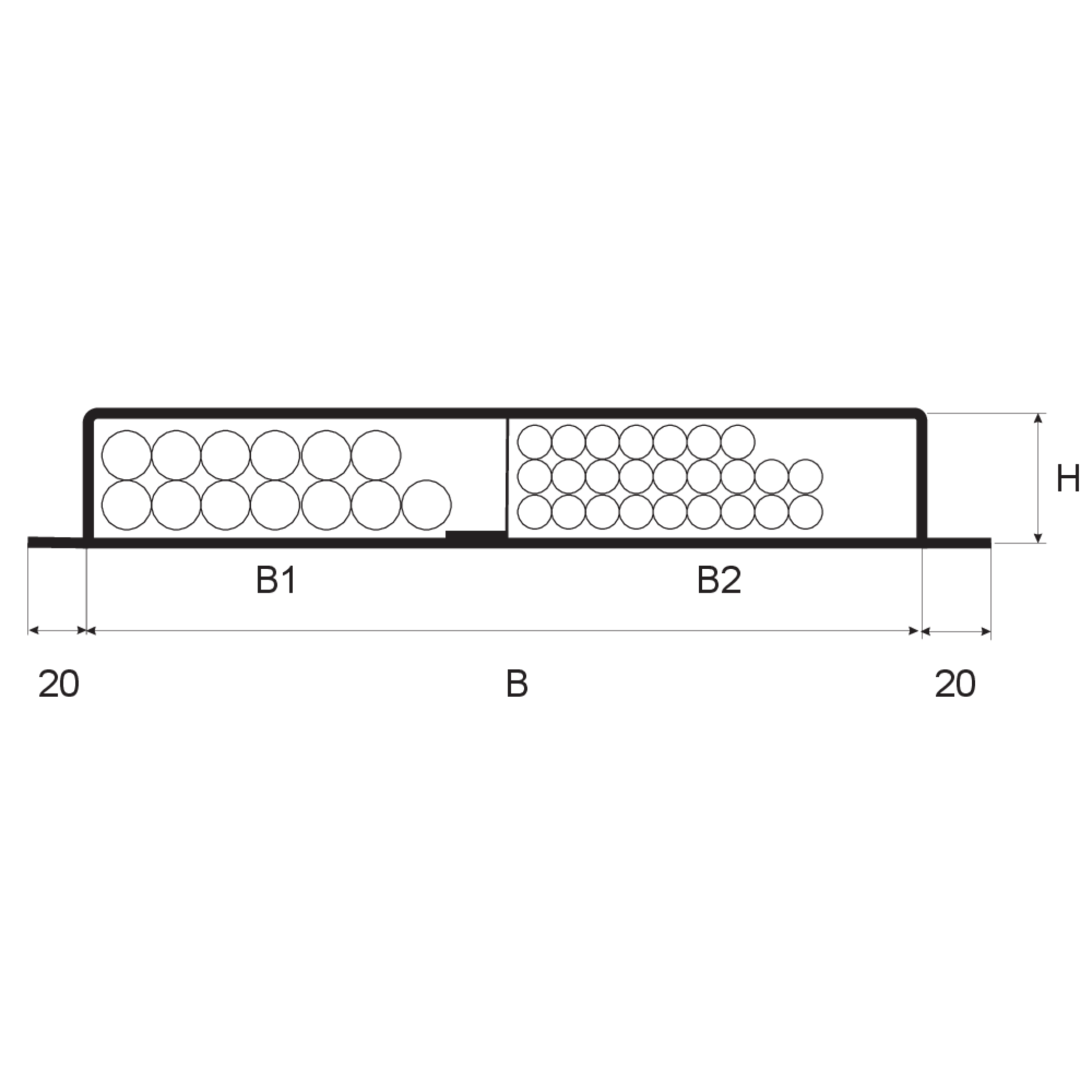

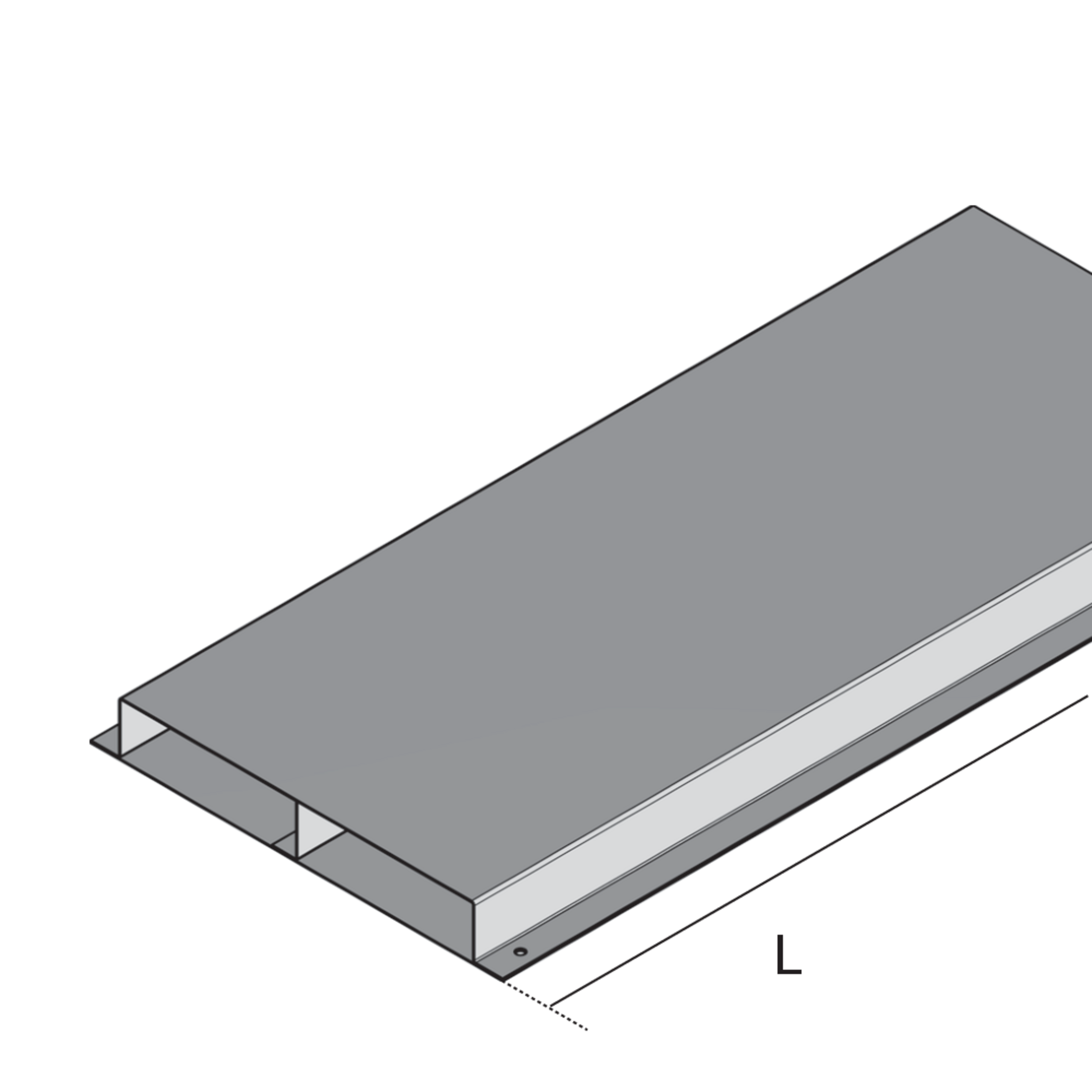

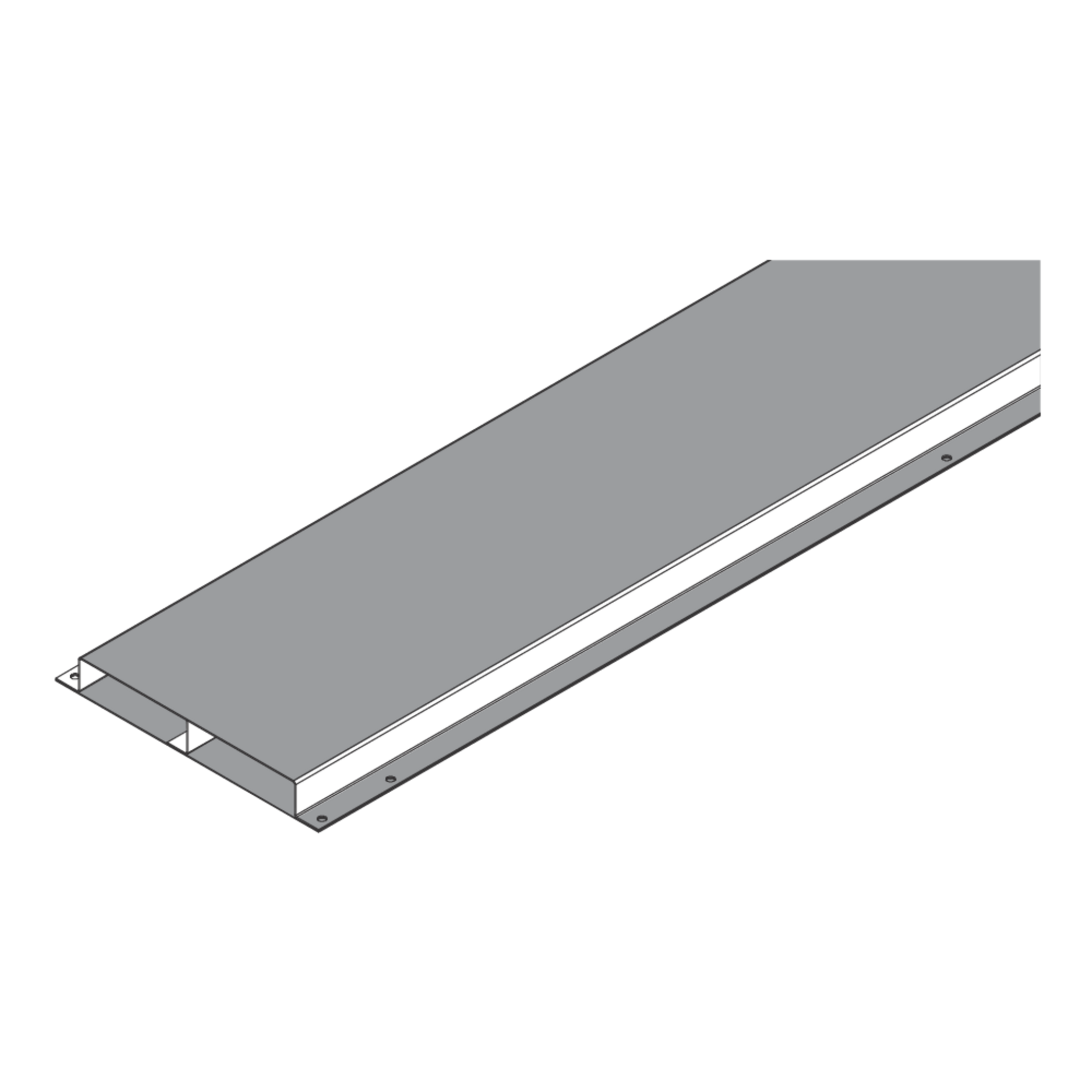

Die estrichüberdeckten, zweizügigen Unterflurkanäle UK werden als geschlossenes Rechteckprofil aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt. Sie sind gemäß DIN EN 50085 VDE/TÜV-zertifiziert, bis zu 0,75 kN belastbar und in einer Breite von 190 bis 350 mm, einer Länge von 3000 mm und einer Höhe von 28 bis 48 mm erhältlich. Die Systeme setzten sich aus dem Kanalunterteil mit einem Trennsteg und dem Kanaloberteil zusammen, wobei Unter- und Oberteil fest miteinander verbunden und mit integrierten Bohrungen im Seitenfalz versehen sind. Der Trennsteg ermöglicht die zweizügige Kabelführung. Optional kann weiteres Zubehör geliefert werden.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

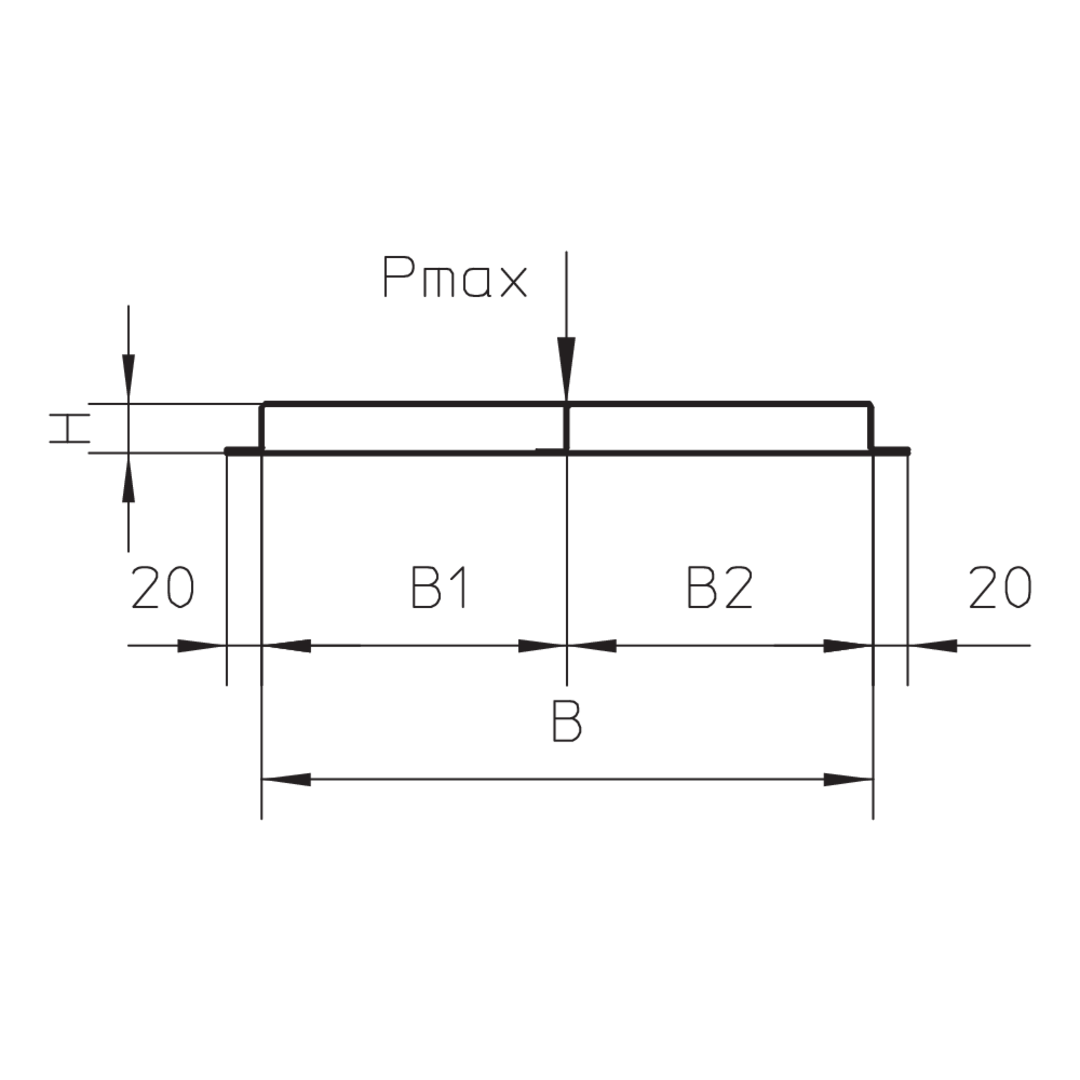

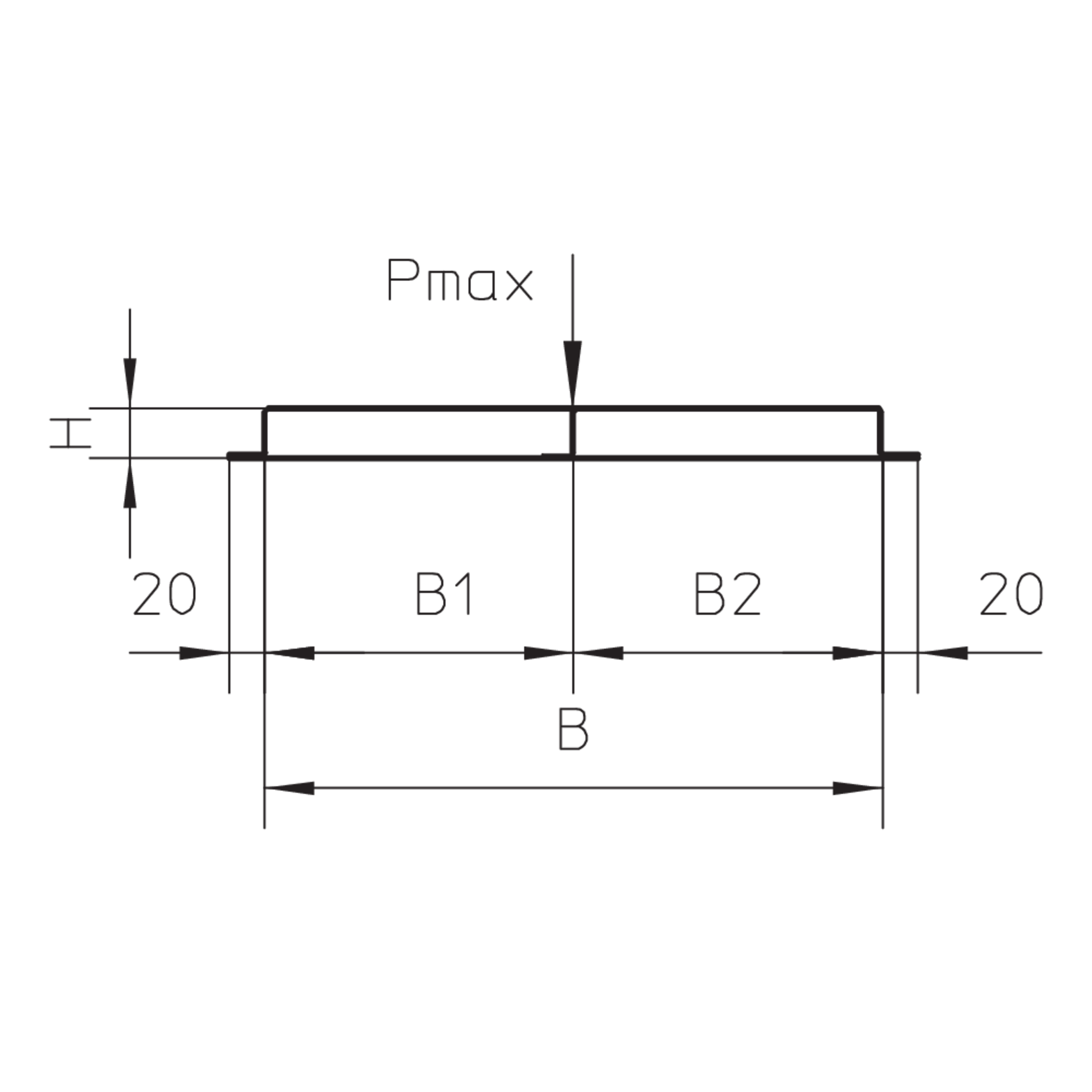

Artikel

H

B

B1

B2

L

Pmax

G

  • UK 2-28-190S
    Kanal zweizügig UK 2-28-190S, H=28mm,
    28 mm
    190 mm
    95 mm
    95 mm
    3000 mm
    0.75 kN
    11.622 kg
    Mehr Informationen
  • UK 2-28-250S
    Kanal zweizügig UK 2-28-250S, H=28mm,
    28 mm
    250 mm
    125 mm
    125 mm
    3000 mm
    0.75 kN
    14.095 kg
    Mehr Informationen
  • UK 2-28-350S
    Kanal zweizügig UK 2-28-350S, H=28mm,
    28 mm
    350 mm
    175 mm
    175 mm
    3000 mm
    0.75 kN
    20.800 kg
    Mehr Informationen
  • UK 2-38-190S
    Kanal zweizügig UK 2-38-190S, H=38mm,
    38 mm
    190 mm
    95 mm
    95 mm
    3000 mm
    0.75 kN
    12.329 kg
    Mehr Informationen
  • UK 2-38-250S
    Kanal zweizügig UK 2-38-250S, H=38mm,
    38 mm
    250 mm
    125 mm
    125 mm
    3000 mm
    0.75 kN
    14.802 kg
    Mehr Informationen
  • UK 2-38-350S
    Kanal zweizügig UK 2-38-350S, H=38mm,
    38 mm
    350 mm
    175 mm
    175 mm
    3000 mm
    0.75 kN
    21.566 kg
    Mehr Informationen
  • UK 2-48-190S
    Kanal zweizügig UK 2-48-190S, H=48mm,
    48 mm
    190 mm
    95 mm
    95 mm
    3000 mm
    0.75 kN
    13.035 kg
    Mehr Informationen
  • UK 2-48-250S
    Kanal zweizügig UK 2-48-250S, H=48mm,
    48 mm
    250 mm
    125 mm
    125 mm
    3000 mm
    0.75 kN
    15.455 kg
    Mehr Informationen
  • UK 2-48-350S
    Kanal zweizügig UK 2-48-350S, H=48mm,
    48 mm
    350 mm
    175 mm
    175 mm
    3000 mm
    0.75 kN
    22.390 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
