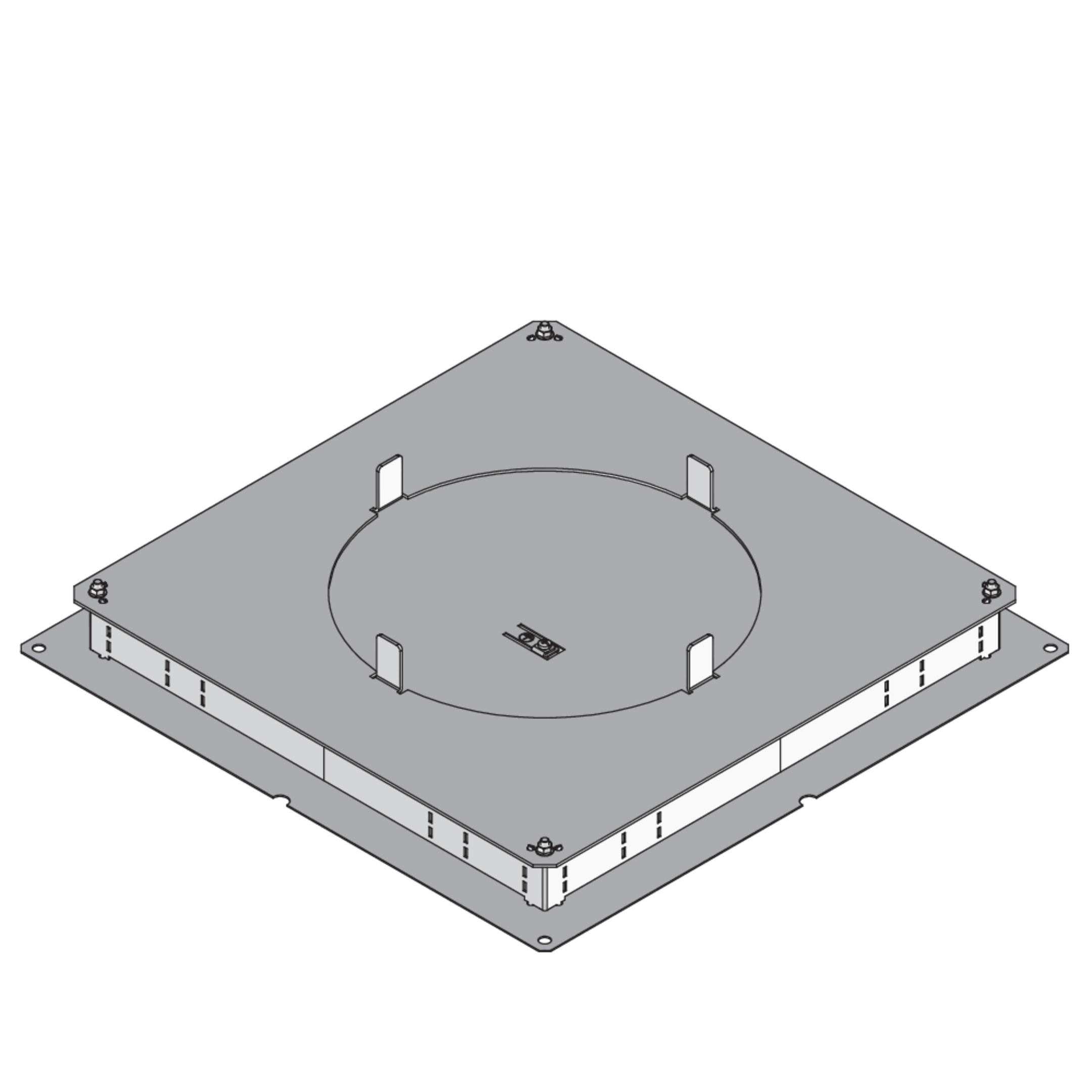

UBDHB350 2R

Hohlraumbodendose, 2-fach, rund

Die Bauelemente UBDHB350 2R sind Hohlraumbodendosen, die als Zug- und Einbaudosen an estrichüberdeckte Unterflurkanäle montiert werden. Sie verfügen über eine Einbauöffnung zur Aufnahme eines Schalungsrohrs, das bei der Endmontage durch eine runde Kunststoff- oder Edelstahleinbaueinheit ersetzt wird. Die mitgelieferten Erdungsklemmen kommen beim Potentialausgleich zum Einsatz. Die Bodendosen mit allseitig aufbiegbaren Seitenwänden sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

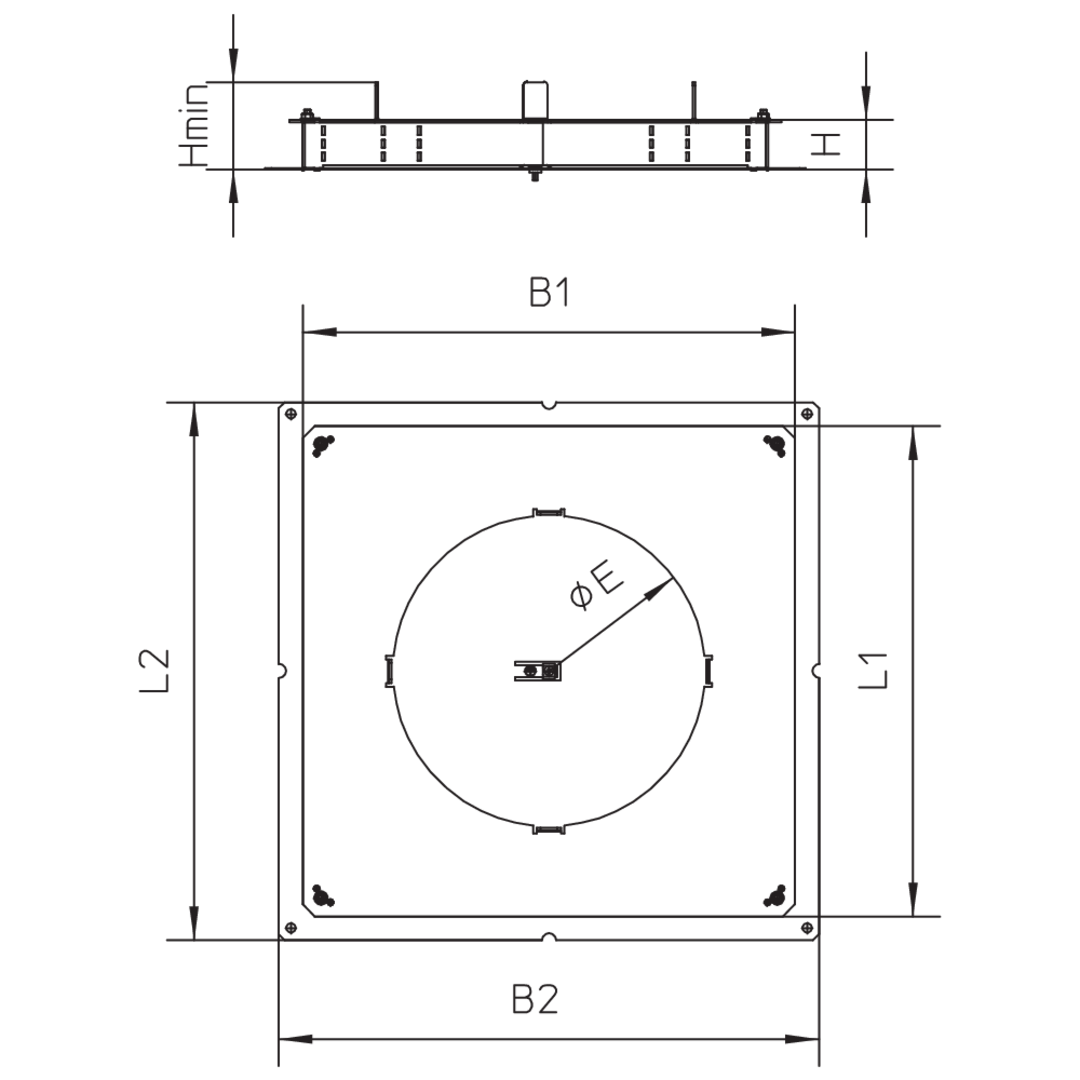

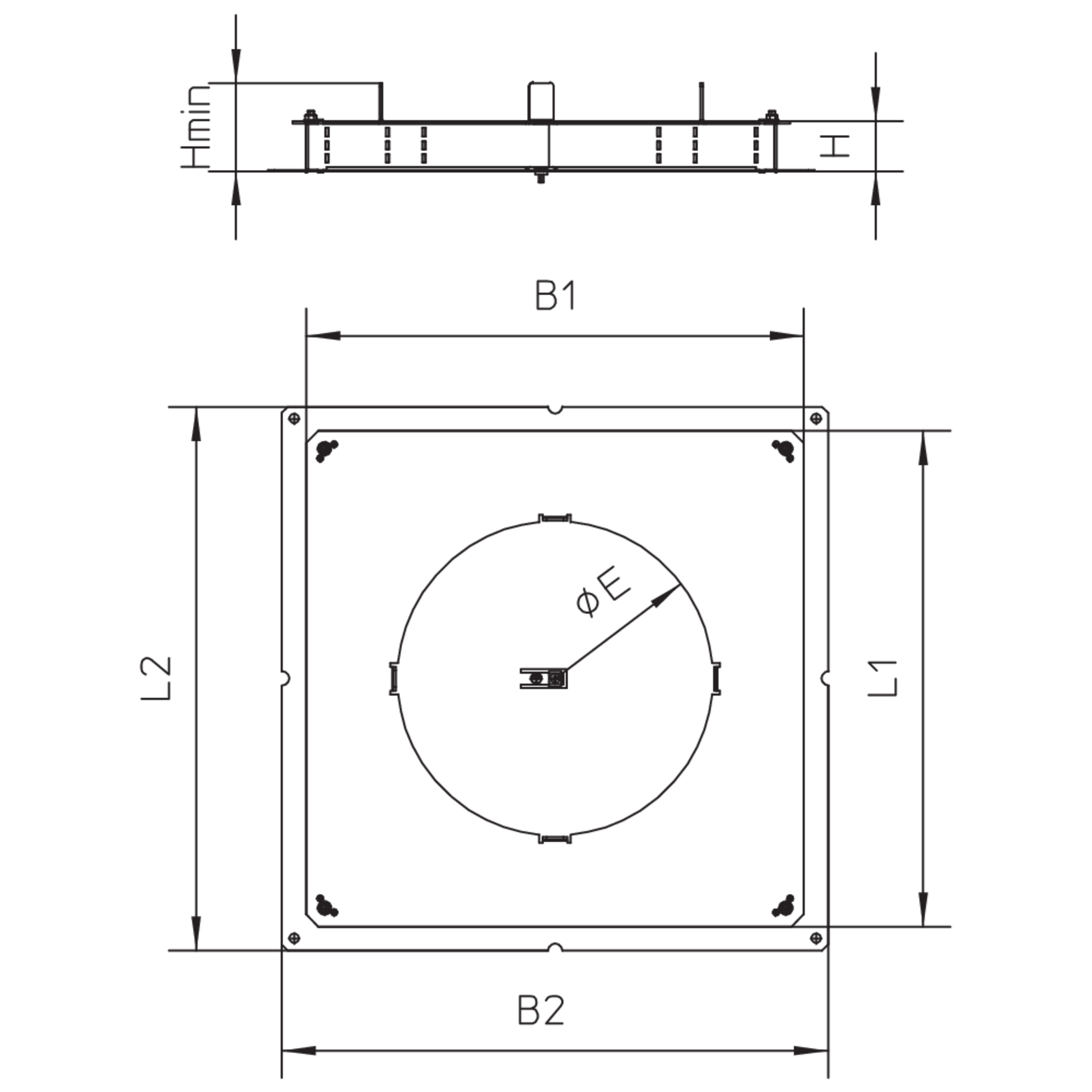

Varianten

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B1

Breite 1

B2

Breite 2

L1

Länge 1

L2

Länge 2

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

G

Gewicht je Lagermengeneinheit
  • UBDHB350 28-259R
    Bodendose-Hohlraum
    31 mm
    63 mm
    410 mm
    450 mm
    410 mm
    450 mm
    2
    260 mm
    Nein (0)
    Ja (1)
    3.314 kg
    Included accessories
    Mehr Informationen
  • UBDHB350 38-259R
    Bodendose-Hohlraum
    41 mm
    73 mm
    410 mm
    450 mm
    410 mm
    450 mm
    2
    260 mm
    Nein (0)
    Ja (1)
    3.406 kg
    Included accessories
    Mehr Informationen
  • UBDHB350 48-259R
    Bodendose-Hohlraum
    51 mm
    83 mm
    410 mm
    450 mm
    410 mm
    450 mm
    2
    260 mm
    Nein (0)
    Ja (1)
    3.502 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Elektro- und Elektronikgeräte – Informationen von Herstellern für gewerbliche Nutzer

    Erklärung

    PDF, 106 KB

    de
    Download

  • EG Konformitätserklärung Unterflursysteme

    Installationsbetriebsmittel für elektrische Kabel und Leitungen

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichueberdeckte Kanalsysteme

    Technische Information

    PDF, 1 MB

    de en

  • VDE Zertifikat 40030347 UK UKL

    Zertifikat

    PDF, 260 KB

    de
    Download

  • Hohlraumbodendose, rund - Montageanleitung

    Montageanleitung für: UK, UKL, UBDHB 122R, UBDHB250 2R, UBDHB350 2R, UBDHB350 3R

    PDF, 329 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Daten Estrichüberdeckte Kanalsysteme

    BIM Daten Estrichüberdeckte Kanalsysteme

    ZIP, 9 MB

    de en

Inklusivzubehör
