UVB 3

Vertikalbogen, dreizügig

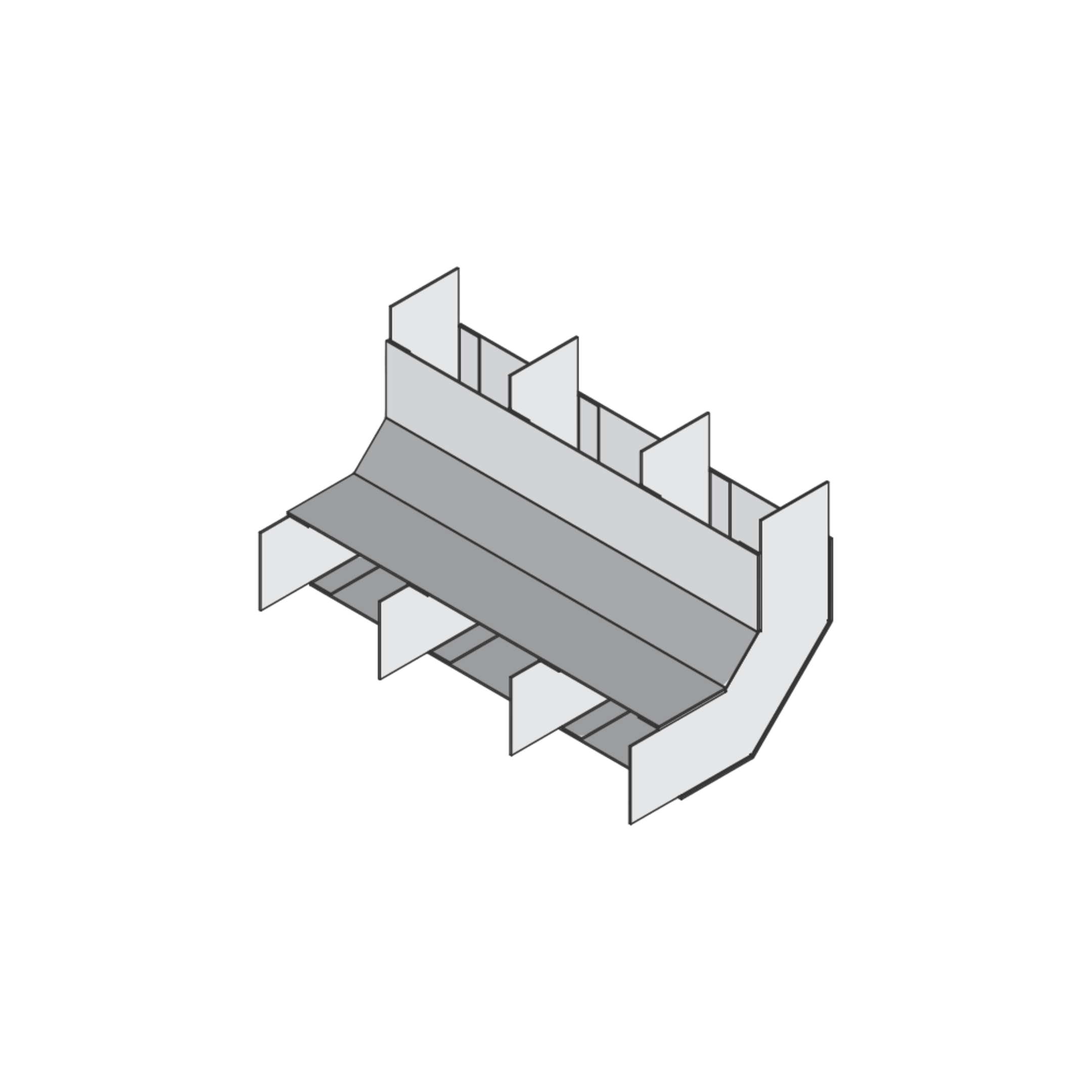

Bei den Bauelementen UVB 3 handelt es sich um dreizügige Vertikalbögen mit zwei Trennstegen, die man bei der Installation estrichüberdeckter Kanalsysteme einsetzt. Sie sind als geschlossenes Rechteckprofil mit einem 90°-Winkelverlauf gefertigt und werden mit den mehrzügigen Kanalabschnitten auf der Rohdecke montiert. Die Bögen sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt, wobei deren Ober- und Unterteile bereits werksmäßig fest miteinander verbunden wurden. Die Bauteile UVB 3 besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

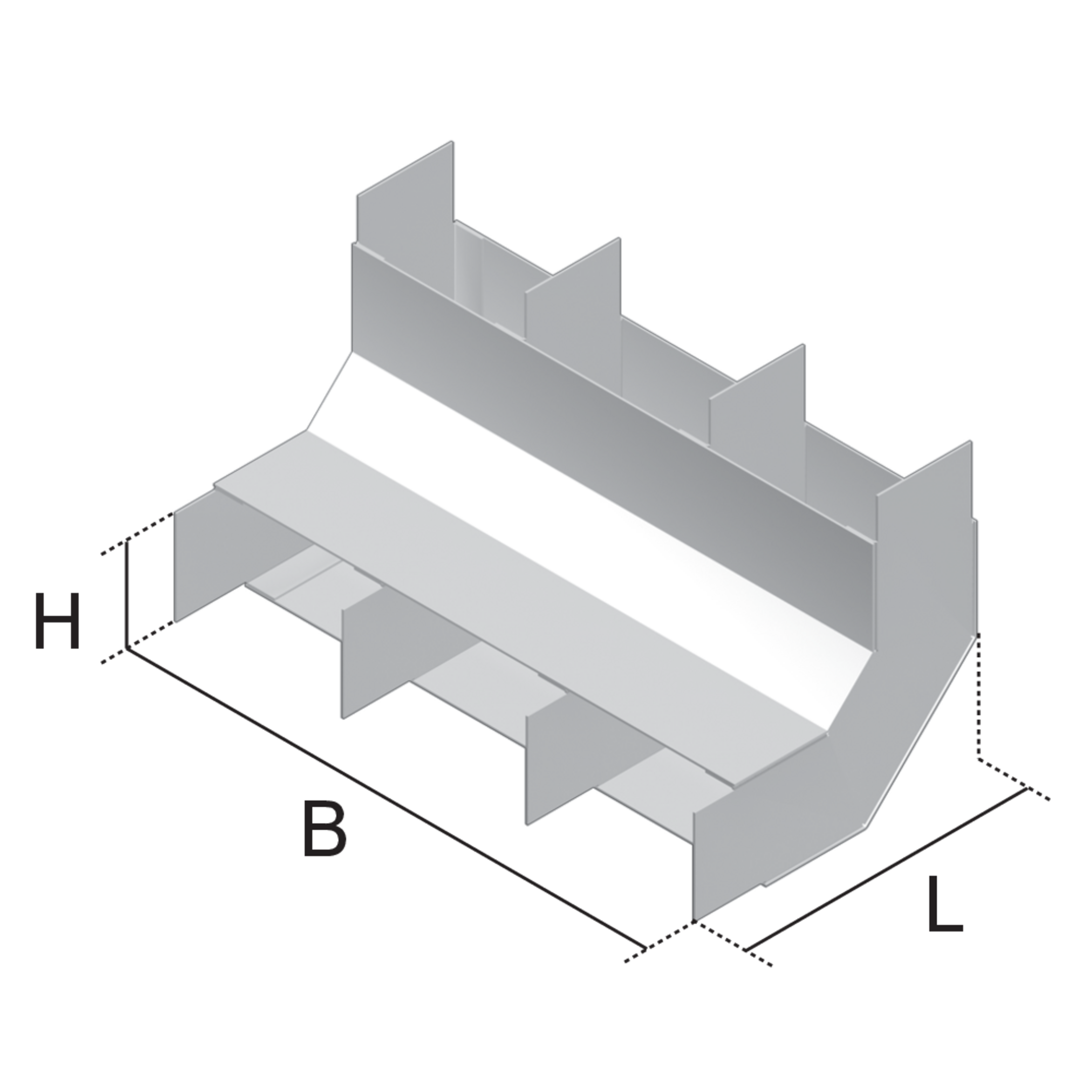

Artikel

H

Höhe

B

Breite

L

Länge

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit

  • UVB 3-28-250S
    Vertikalbogen dreizügig
    Höhe
    29 mm
    Breite
    246 mm
    Länge
    132 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Richtungsänderung
    Vertikal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.939 kg
    Mehr Informationen
  • UVB 3-28-350S
    Vertikalbogen dreizügig
    Höhe
    29 mm
    Breite
    346 mm
    Länge
    132 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Richtungsänderung
    Vertikal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.204 kg
    Mehr Informationen
  • UVB 3-38-250S
    Vertikalbogen dreizügig
    Höhe
    39 mm
    Breite
    246 mm
    Länge
    132 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Richtungsänderung
    Vertikal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.955 kg
    Mehr Informationen
  • UVB 3-38-350S
    Vertikalbogen dreizügig
    Höhe
    39 mm
    Breite
    346 mm
    Länge
    132 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Richtungsänderung
    Vertikal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.207 kg
    Mehr Informationen
  • UVB 3-48-250S
    Vertikalbogen dreizügig
    Höhe
    49 mm
    Breite
    246 mm
    Länge
    132 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Richtungsänderung
    Vertikal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    0.979 kg
    Mehr Informationen
  • UVB 3-48-350S
    Vertikalbogen dreizügig
    Höhe
    49 mm
    Breite
    346 mm
    Länge
    132 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Richtungsänderung
    Vertikal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    1.218 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
  • VDE/TÜV-Zulassung gemäß DIN EN 50085
