UKL

Estrichüberdeckter Kanal, dreizügig

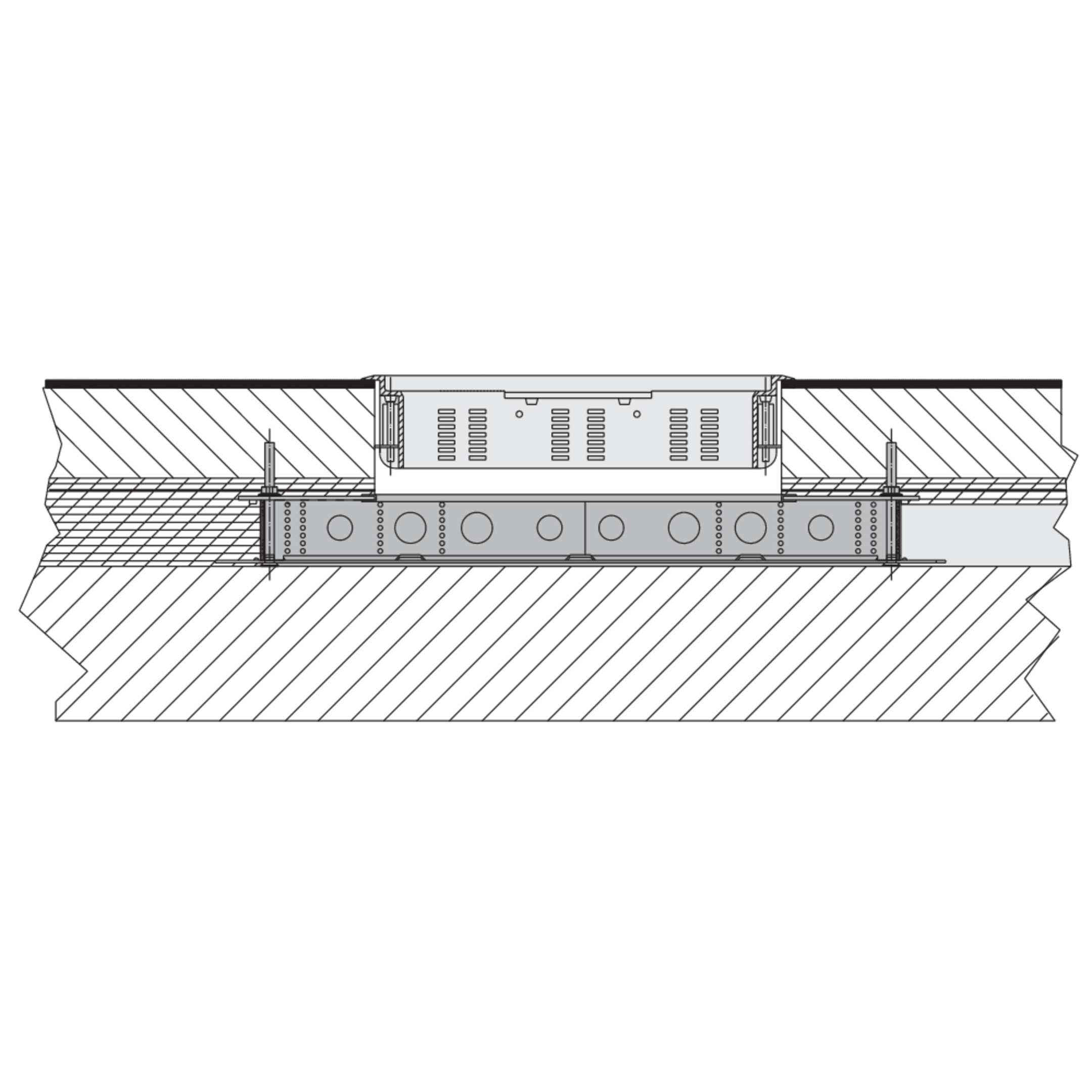

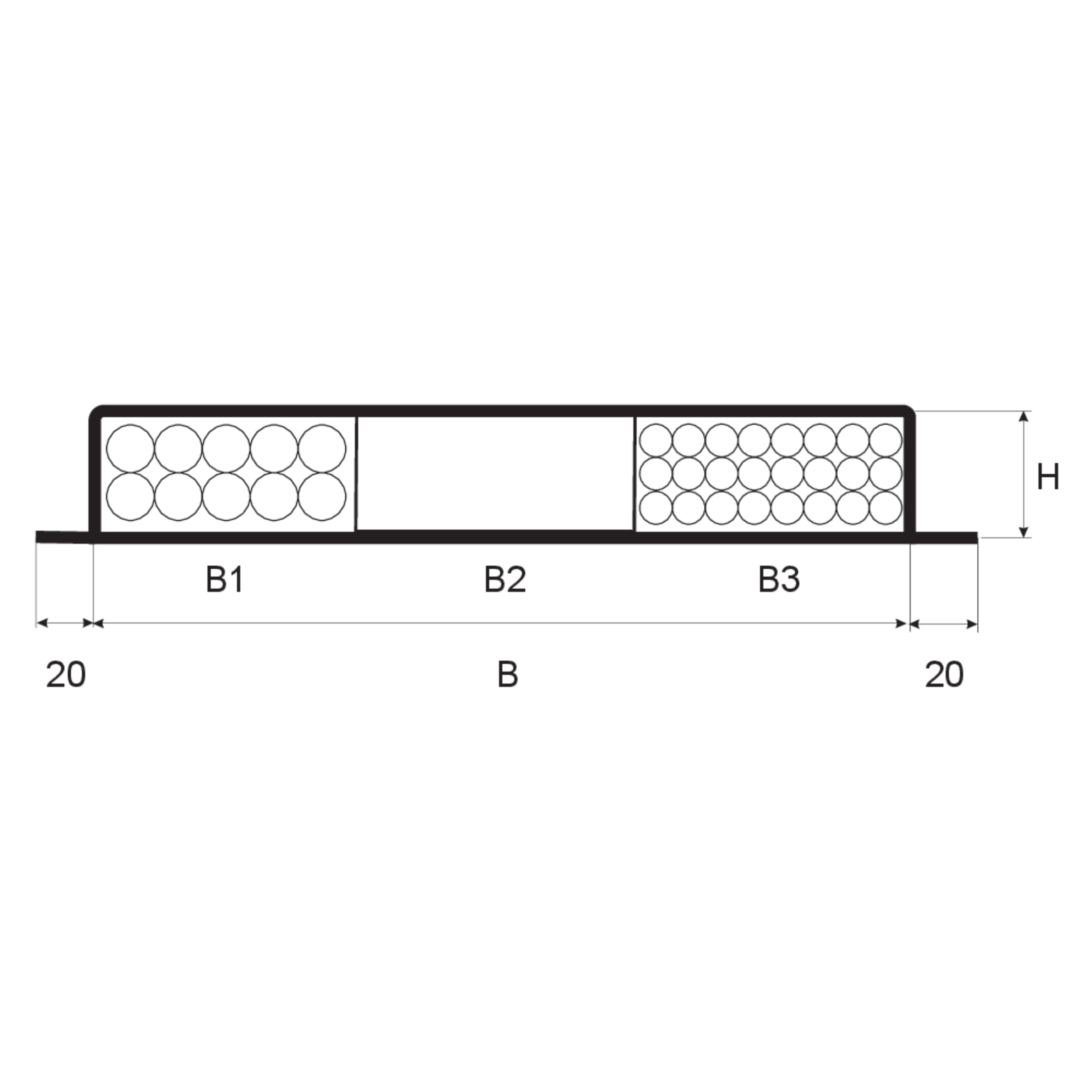

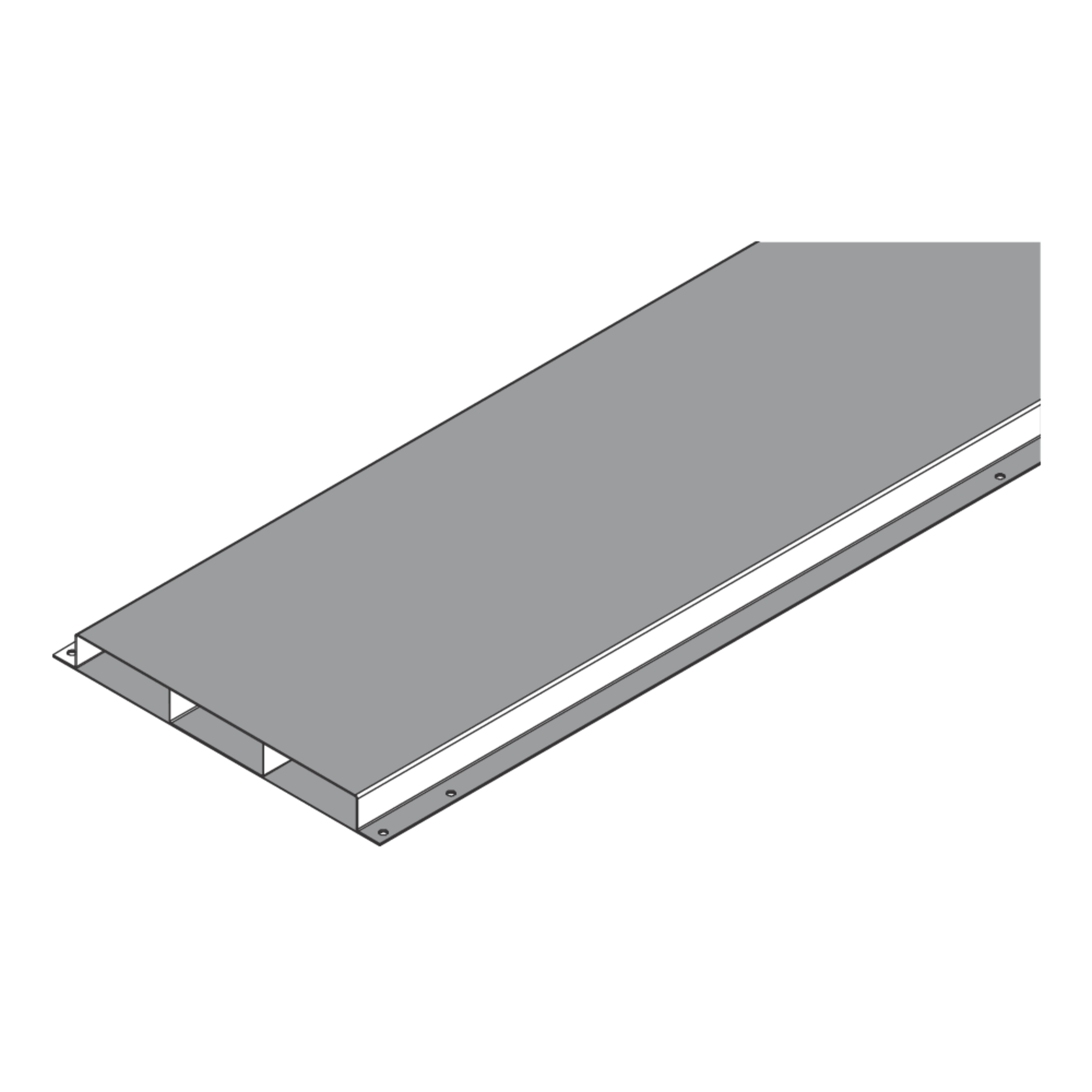

Die estrichüberdeckten, dreizügigen Unterflurkanäle UKL werden als geschlossenes Rechteckprofil aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt. Sie sind gemäß DIN EN 50085 VDE/TÜV-zertifiziert, bis zu 0,75 kN belastbar und in einer Breite von 250 bis 350 mm, einer Länge von 3000 mm und einer Höhe von 28 bis 48 mm erhältlich. Die Systeme setzten sich aus dem Kanalunterteil mit zwei Trennstegen und dem Kanaloberteil zusammen, wobei Unter- und Oberteil fest miteinander verbunden und mit integrierten Bohrungen im Seitenfalz versehen sind. Die Trennstege ermöglichen die dreizügige Kabelführung. Optional kann weiteres Zubehör geliefert werden.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

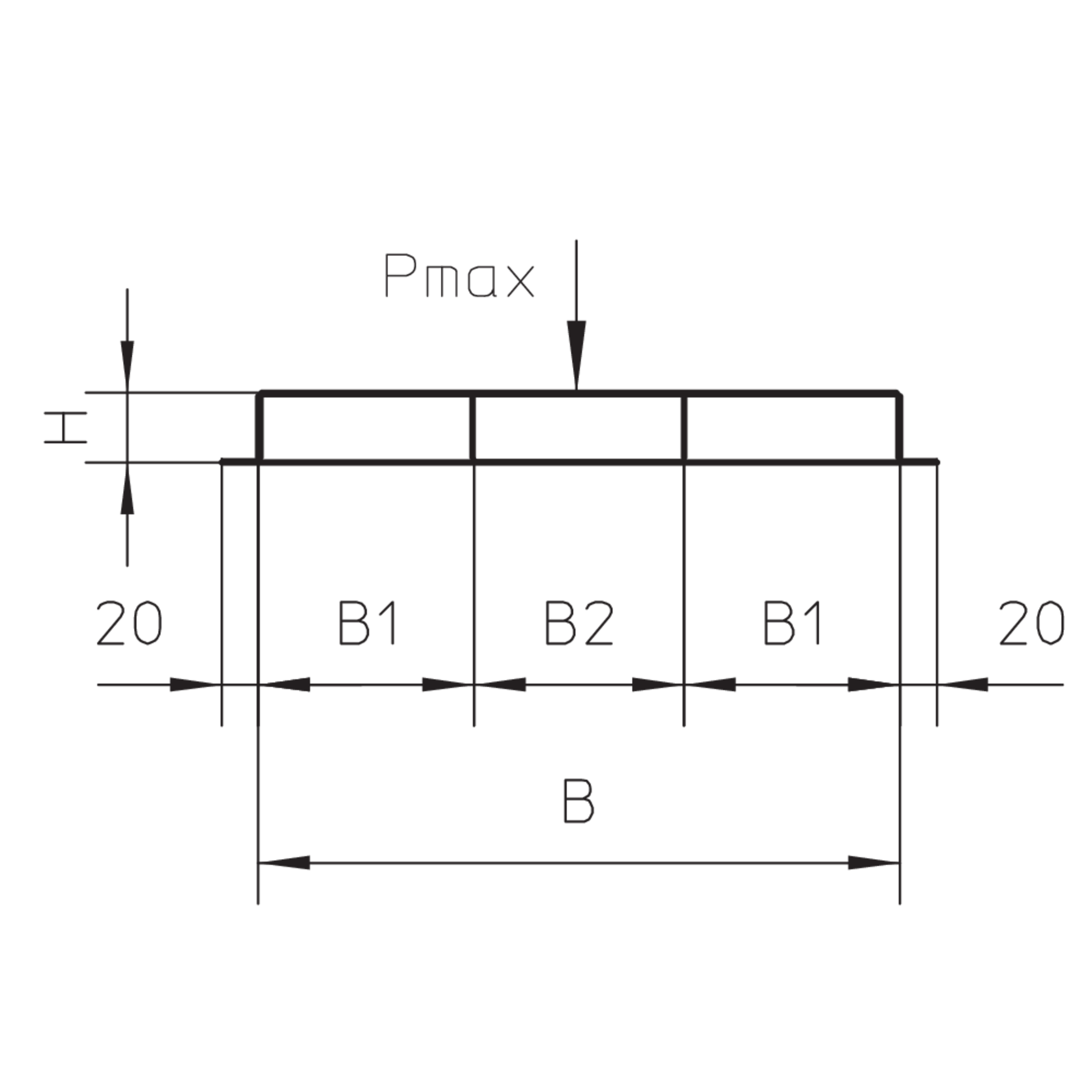

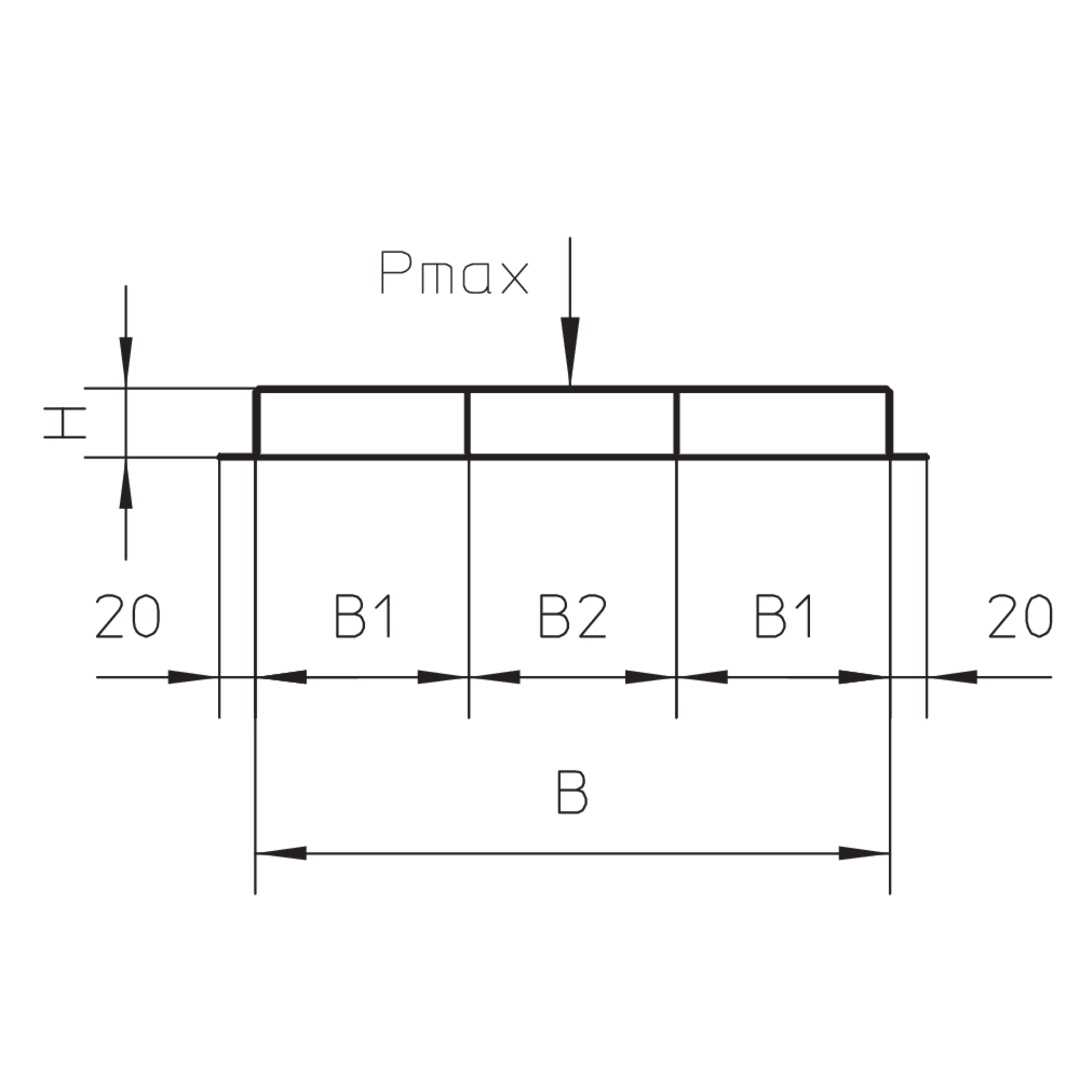

Artikel

H

B

B1

B2

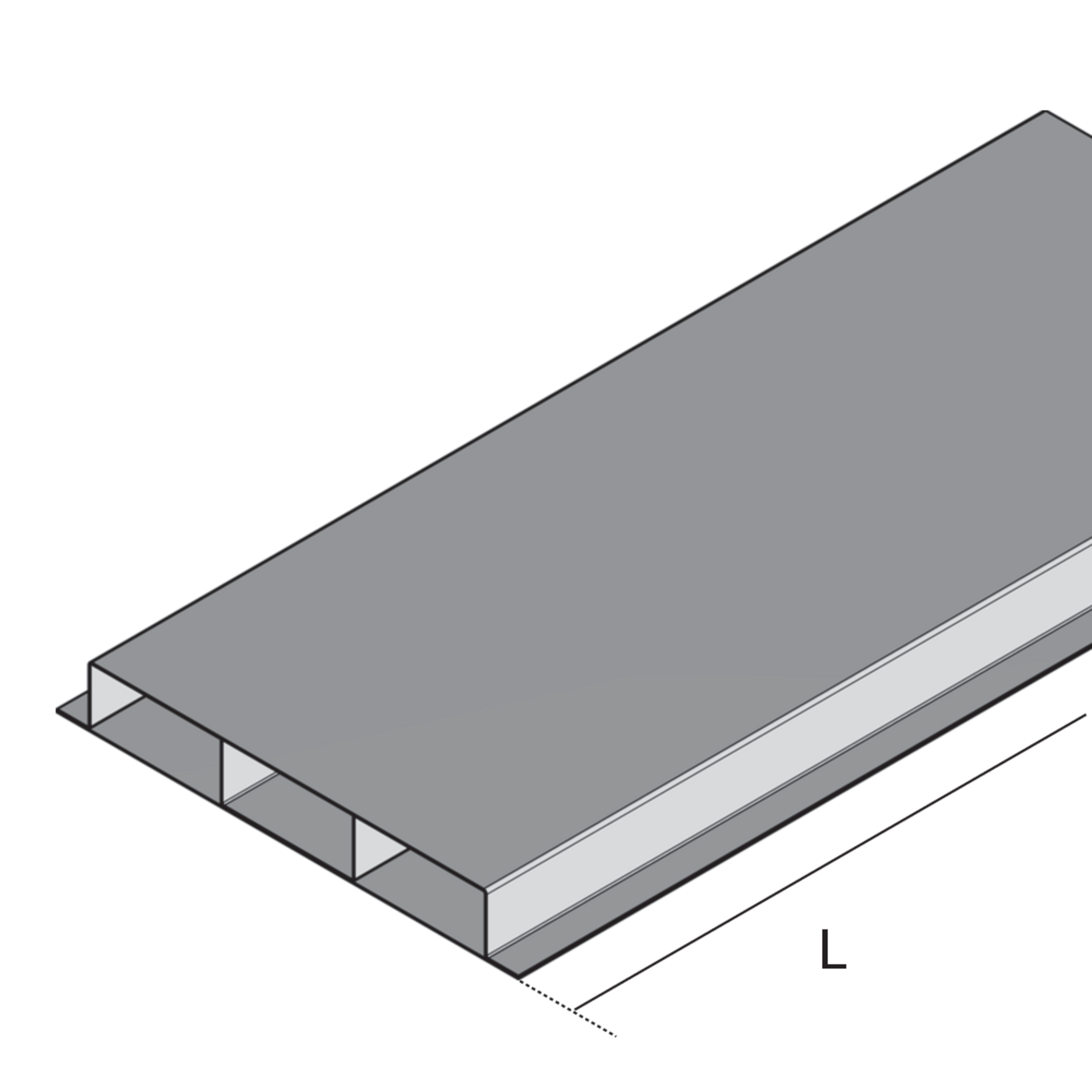

L

Pmax

G

  • UKL 3-28-250S
    Kanal dreizügig UKL 3-28-250S, H=28mm,
    28 mm
    250 mm
    82 mm
    84 mm
    3000 mm
    0.75 kN
    15.438 kg
    Mehr Informationen
  • UKL 3-28-350S
    Kanal dreizügig UKL 3-28-350S, H=28mm,
    28 mm
    350 mm
    116 mm
    116 mm
    3000 mm
    0.75 kN
    20.124 kg
    Mehr Informationen
  • UKL 3-38-250S
    Kanal dreizügig UKL 3-38-250S, H=38mm,
    38 mm
    250 mm
    82 mm
    84 mm
    3000 mm
    0.75 kN
    16.262 kg
    Mehr Informationen
  • UKL 3-38-350S
    Kanal dreizügig UKL 3-38-350S, H=38mm,
    38 mm
    350 mm
    116 mm
    116 mm
    3000 mm
    0.75 kN
    20.942 kg
    Mehr Informationen
  • UKL 3-48-250S
    Kanal dreizügig UKL 3-48-250S, H=48mm,
    48 mm
    250 mm
    82 mm
    84 mm
    3000 mm
    0.75 kN
    17.051 kg
    Mehr Informationen
  • UKL 3-48-350S
    Kanal dreizügig UKL 3-48-350S, H=48mm,
    48 mm
    350 mm
    116 mm
    116 mm
    3000 mm
    0.75 kN
    21.766 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
