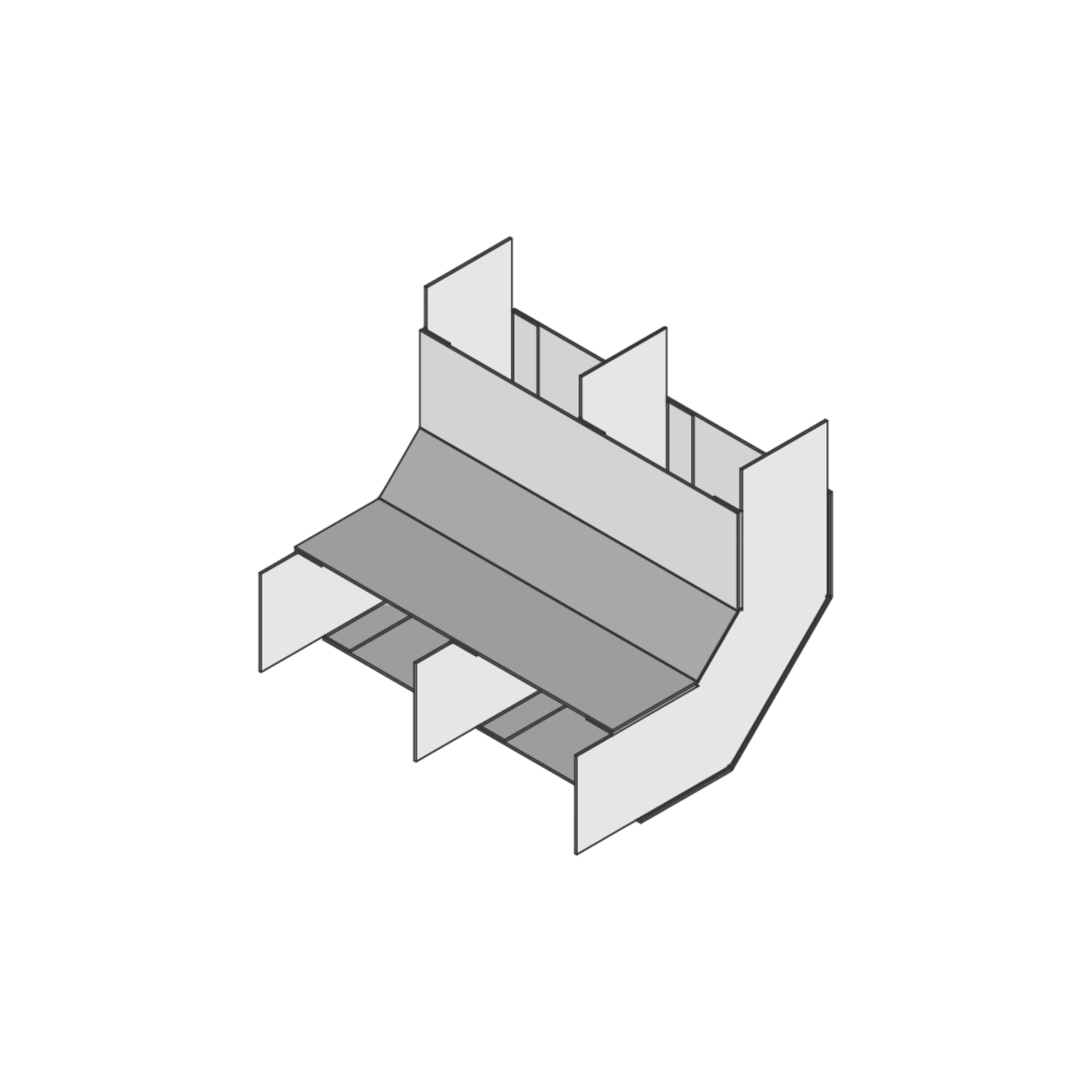

UVB 2

Vertikalbogen, zweizügig

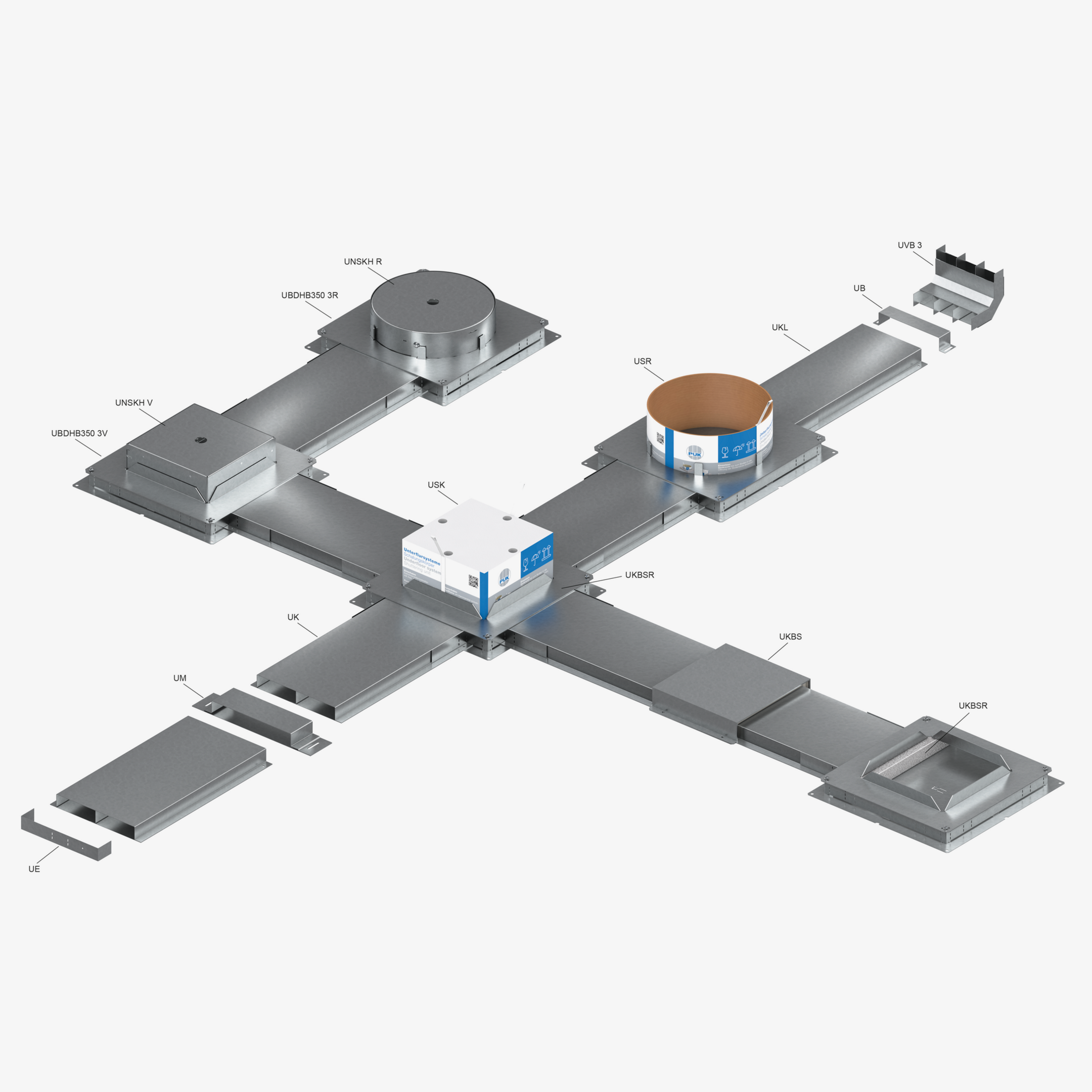

Bei den Bauelementen UVB 2 handelt es sich um zweizügige Vertikalbögen mit einem Trennsteg, die man bei der Installation estrichüberdeckter Kanalsysteme einsetzt. Sie sind als geschlossenes Rechteckprofil mit einem 90°-Winkelverlauf gefertigt und werden mit den mehrzügigen Kanalabschnitten auf der Rohdecke montiert. Die Bögen sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt, wobei deren Ober- und Unterteile bereits werksmäßig fest miteinander verbunden wurden. Die Bauteile UVB 2 besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

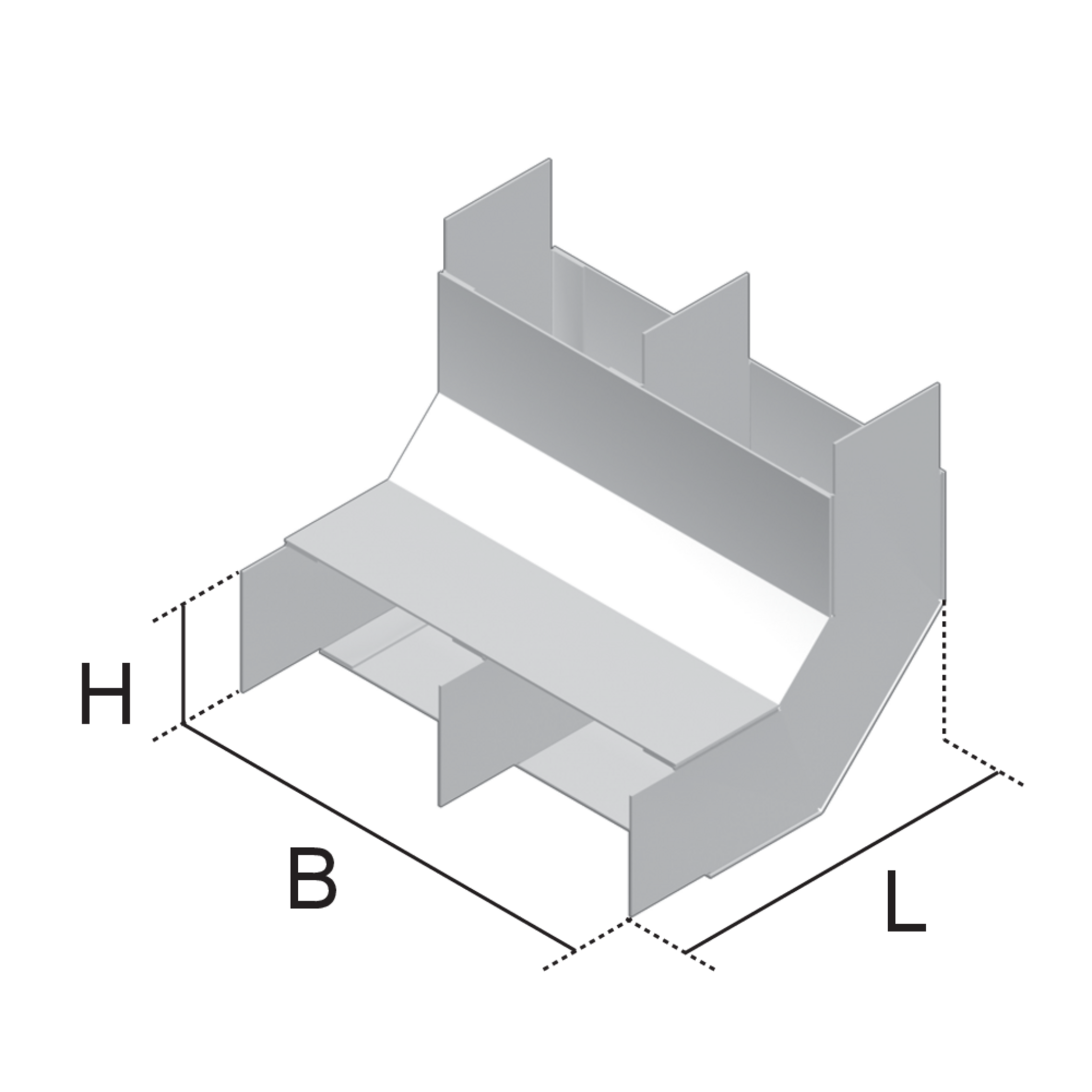

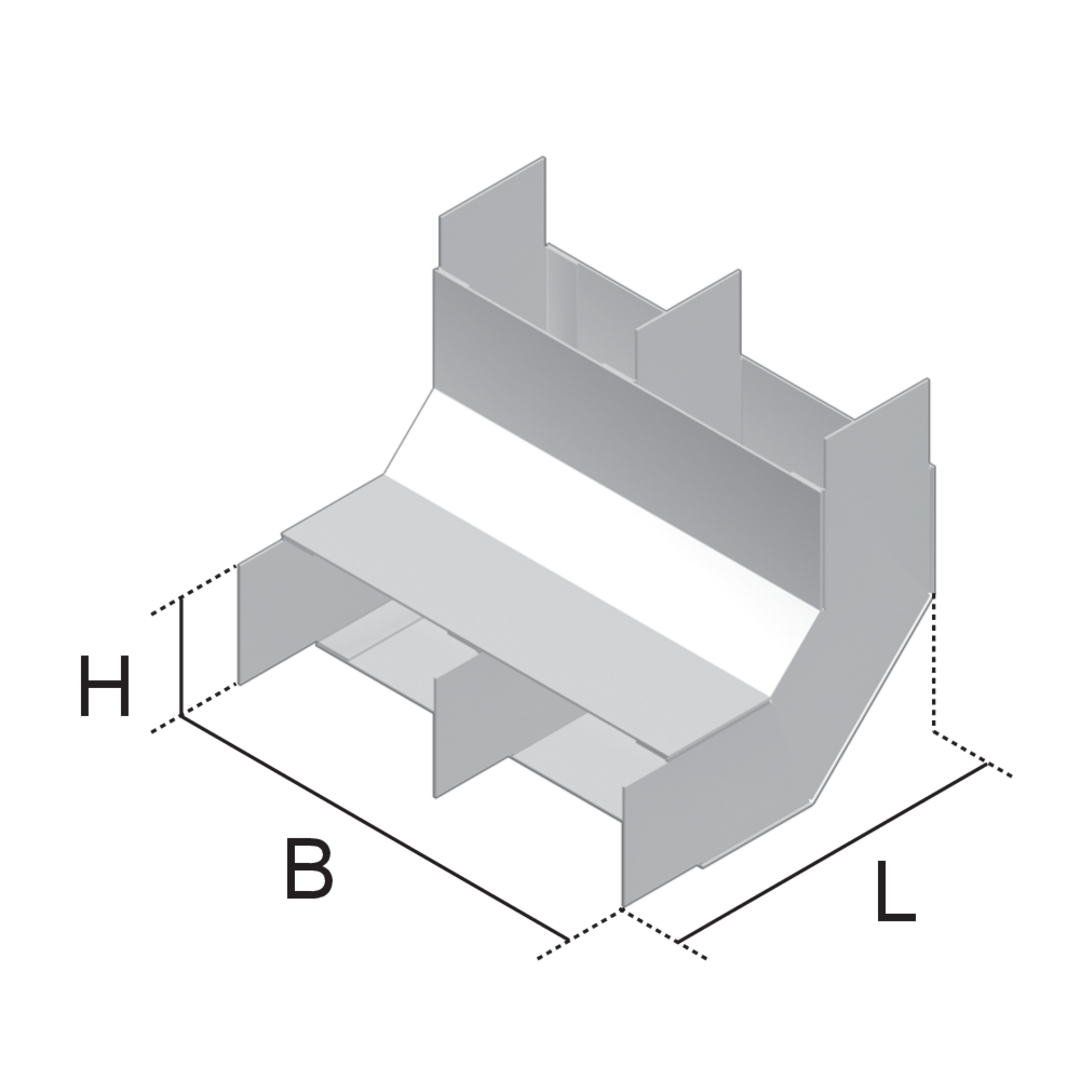

Artikel

H

B

L

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

Richtung

W

G

  • UVB 2-28-190S
    Vertikalbogen zweizügig UVB 2-28-190S,
    29 mm
    186 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    0.709 kg
    Mehr Informationen
  • UVB 2-28-250S
    Vertikalbogen zweizügig UVB 2-28-250S,
    29 mm
    246 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    0.867 kg
    Mehr Informationen
  • UVB 2-28-350S
    Vertikalbogen zweizügig UVB 2-28-350S,
    29 mm
    346 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    1.132 kg
    Mehr Informationen
  • UVB 2-38-190S
    Vertikalbogen zweizügig UVB 2-38-190S,
    39 mm
    186 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    0.720 kg
    Mehr Informationen
  • UVB 2-38-250S
    Vertikalbogen zweizügig UVB 2-38-250S,
    39 mm
    246 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    0.871 kg
    Mehr Informationen
  • UVB 2-38-350S
    Vertikalbogen zweizügig UVB 2-38-350S,
    39 mm
    346 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    1.123 kg
    Mehr Informationen
  • UVB 2-48-190S
    Vertikalbogen zweizügig UVB 2-48-190S,
    49 mm
    186 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    0.738 kg
    Mehr Informationen
  • UVB 2-48-250S
    Vertikalbogen zweizügig UVB 2-48-250S,
    49 mm
    246 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    0.881 kg
    Mehr Informationen
  • UVB 2-48-350S
    Vertikalbogen zweizügig UVB 2-48-350S,
    49 mm
    346 mm
    132 mm
    Nein (0)
    Ja (1)
    Vertikal
    90°
    1.120 kg
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Brandschutz von elektrischen Leitungsanlagen und Kabelanlagen

    Erklärung

    PDF, 106 KB

    de
    Download

  • Leistungserklärung PENTAFLEX®

    Erklärung

    PDF, 46 KB

    de en

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

  • Technische Information Estrichueberdeckte Kanalsysteme

    Technische Information

    PDF, 1 MB

    de en

  • Allgemeine bauaufsichtliche Zulassung JTA und JTA-R

    Zertifikat

    PDF, 260 KB

    de
    Download

BIM- und CAD-Daten

  • BIM Dateien Trapezblechbefestigungsschiene JTB

    BIM Dateien Trapezblechbefestigungsschiene JTB

    ZIP, 9 MB

    de en

Inklusivzubehör
