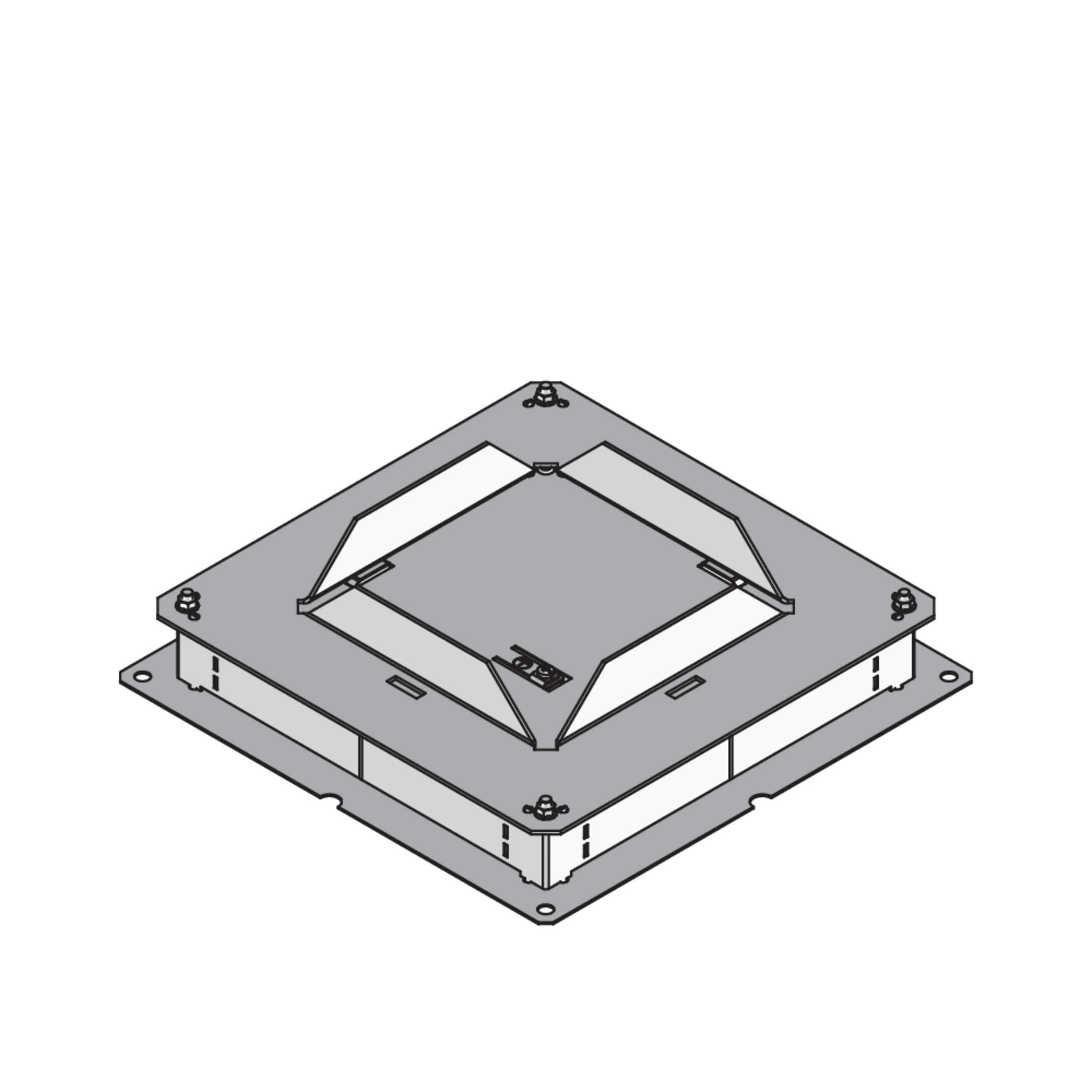

UBDHB190 1V

Hohlraumbodendose, 1-fach, eckig

Die Bauelemente UBDHB190 1V sind Hohlraumbodendosen, die als Zug- und Einbaudosen an estrichüberdeckte Unterflurkanäle montiert werden. Sie verfügen über eine Einbauöffnung zur Aufnahme eines Schalungskörpers, der bei der Endmontage durch eine viereckige Einbaueinheit ersetzt wird. Die mitgelieferten Erdungsklemmen kommen beim Potentialausgleich zum Einsatz. Die Bodendosen mit allseitig aufbiegbaren Seitenwänden sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

H

Hmin

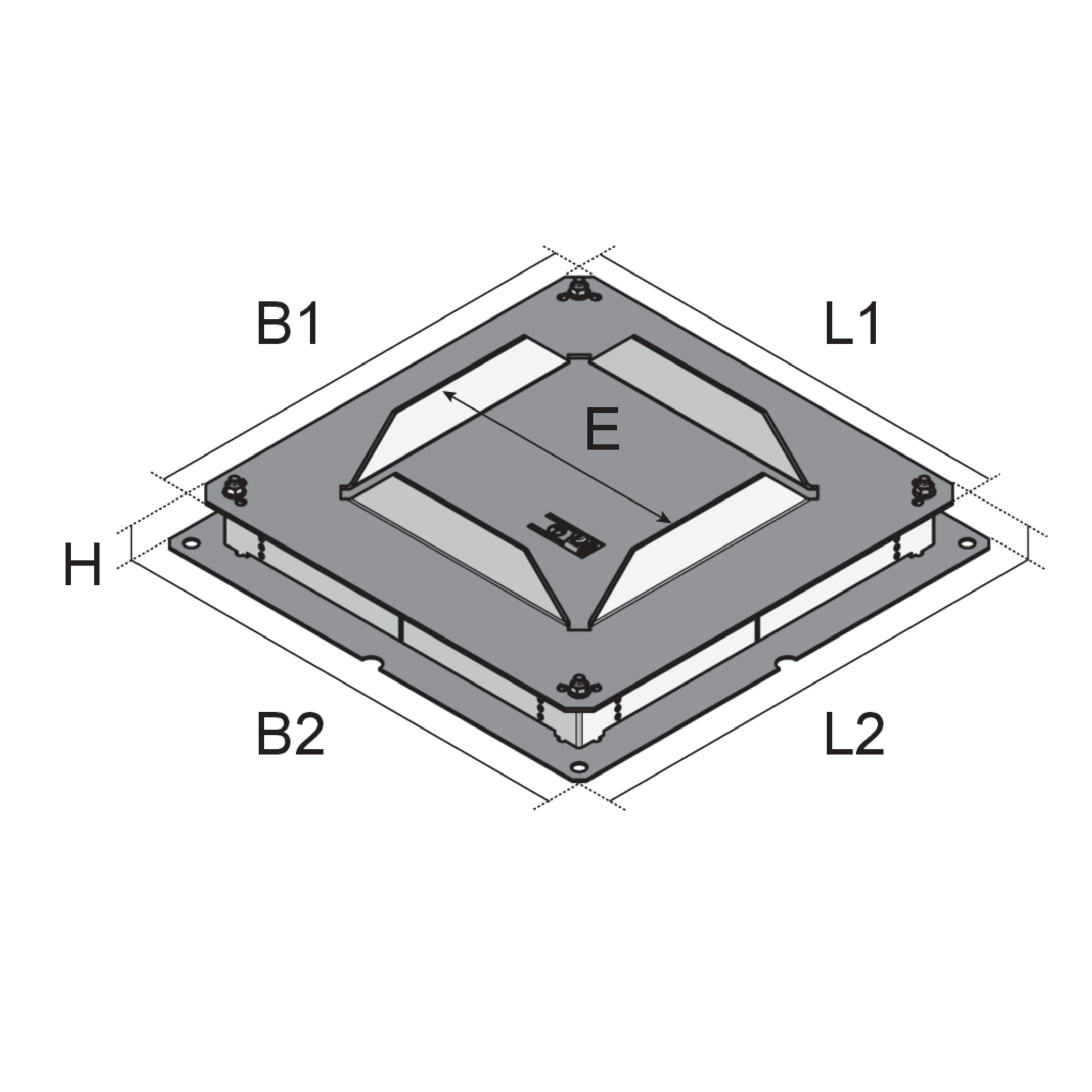

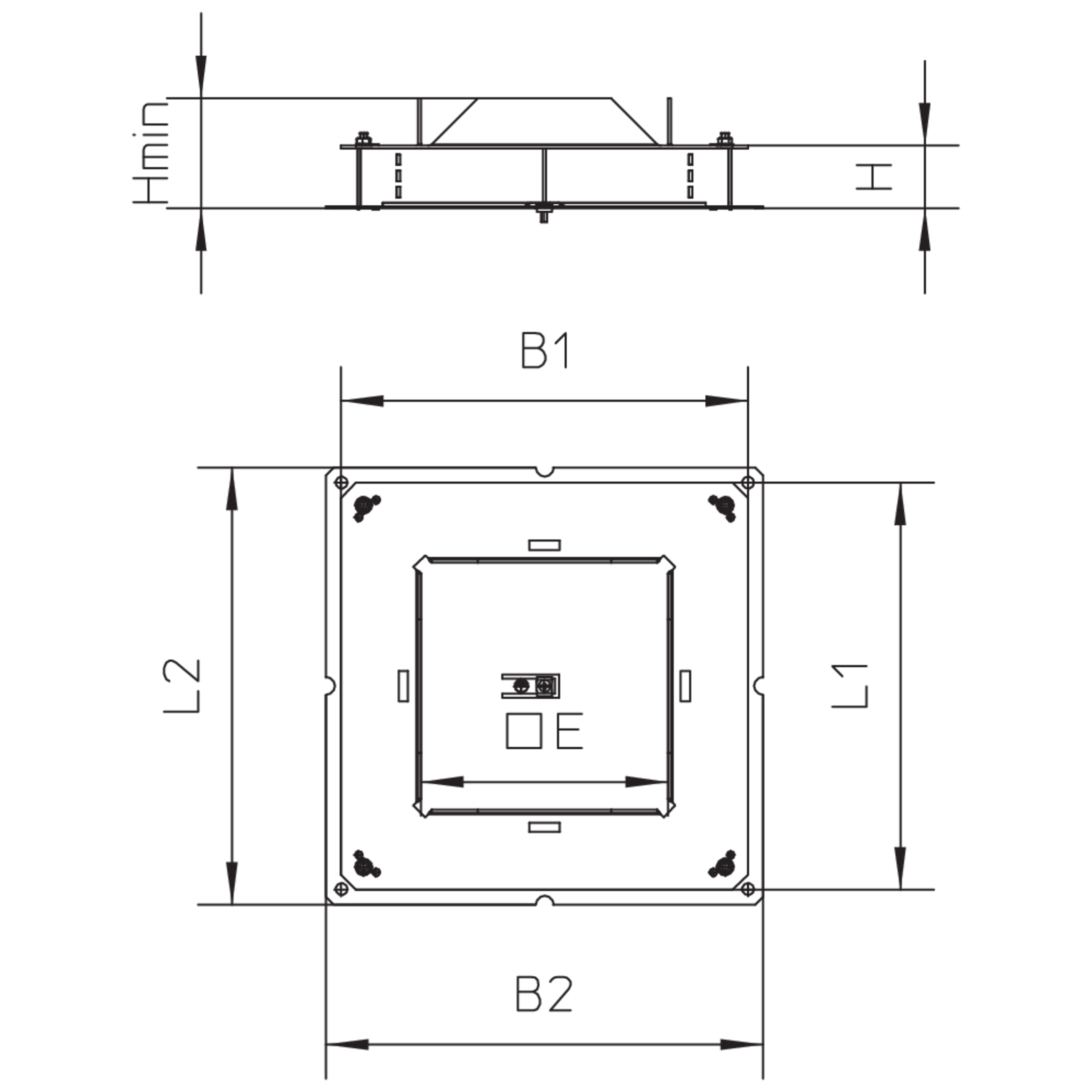

B1

B2

L1

L2

Gerätebecher

E

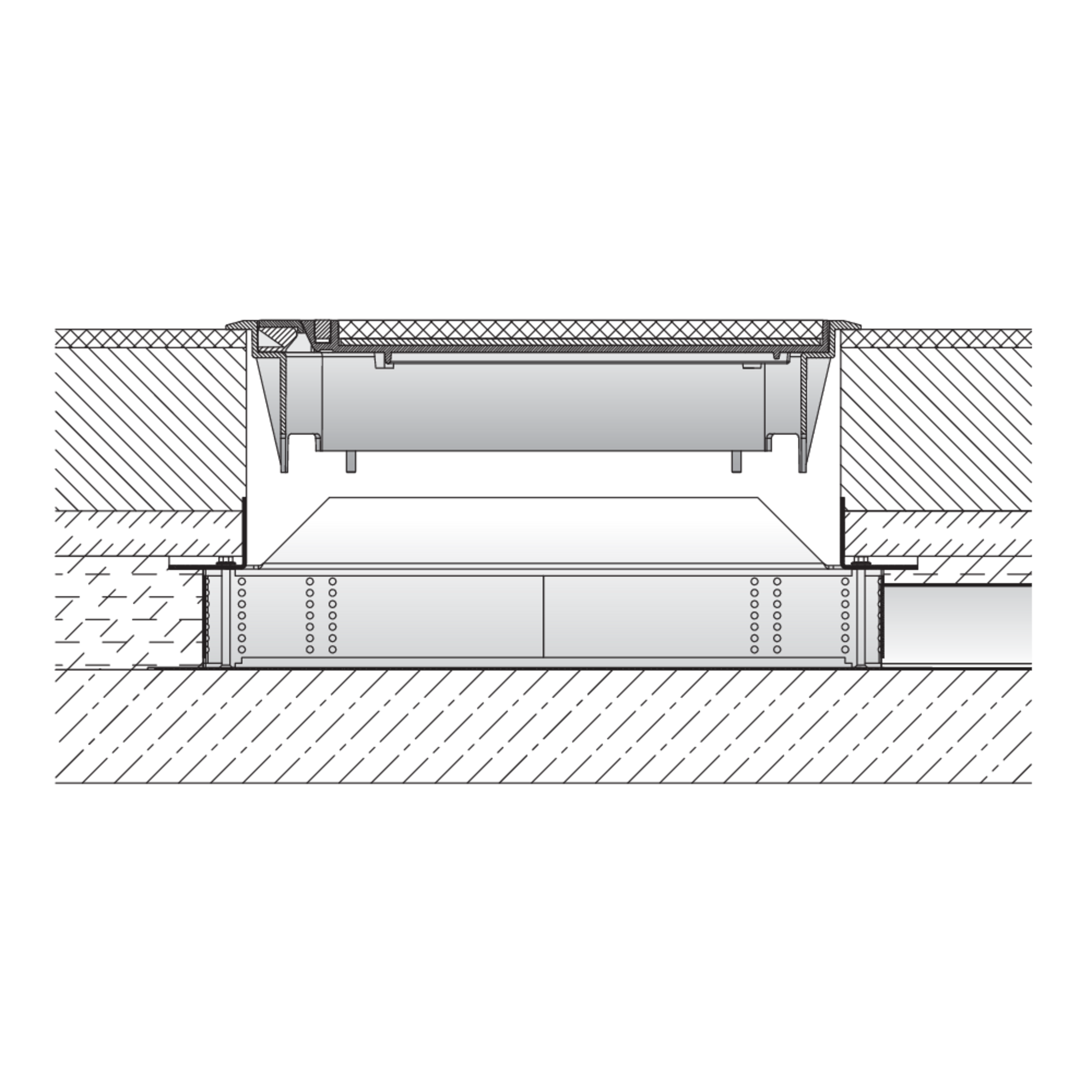

Geeignet für estrichbündigen geschlossenen Unterflurkanal

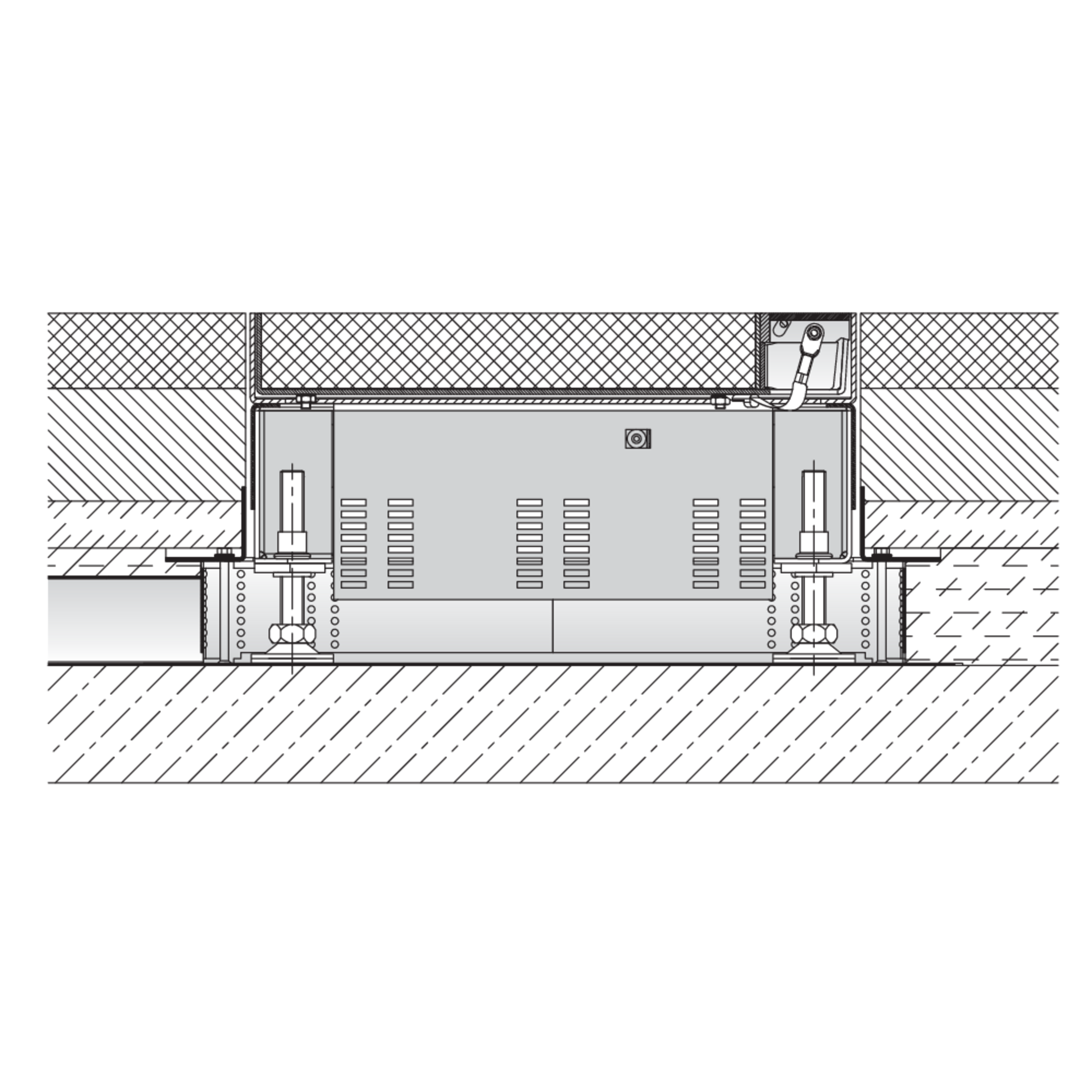

Geeignet für estrichüberdeckten Unterflurkanal

G

Inklusivzubehör

  • UBDHB190 28-160V
    Bodendose-Hohlraum
    31 mm
    67 mm
    270 mm
    290 mm
    270 mm
    290 mm
    1
    165 mm
    Nein (0)
    Ja (1)
    1.391 kg
    Inklusivzubehör
    Mehr Informationen
  • UBDHB190 38-160V
    Bodendose-Hohlraum
    41 mm
    77 mm
    270 mm
    290 mm
    270 mm
    290 mm
    1
    165 mm
    Nein (0)
    Ja (1)
    1.455 kg
    Inklusivzubehör
    Mehr Informationen
  • UBDHB190 48-160V
    Bodendose-Hohlraum
    51 mm
    87 mm
    270 mm
    290 mm
    270 mm
    290 mm
    1
    165 mm
    Nein (0)
    Ja (1)
    1.515 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Brandschutz von elektrischen Leitungsanlagen und Kabelanlagen

    Erklärung

    PDF, 106 KB

    de
    Download

  • Leistungserklärung PENTAFLEX®

    Erklärung

    PDF, 46 KB

    de en

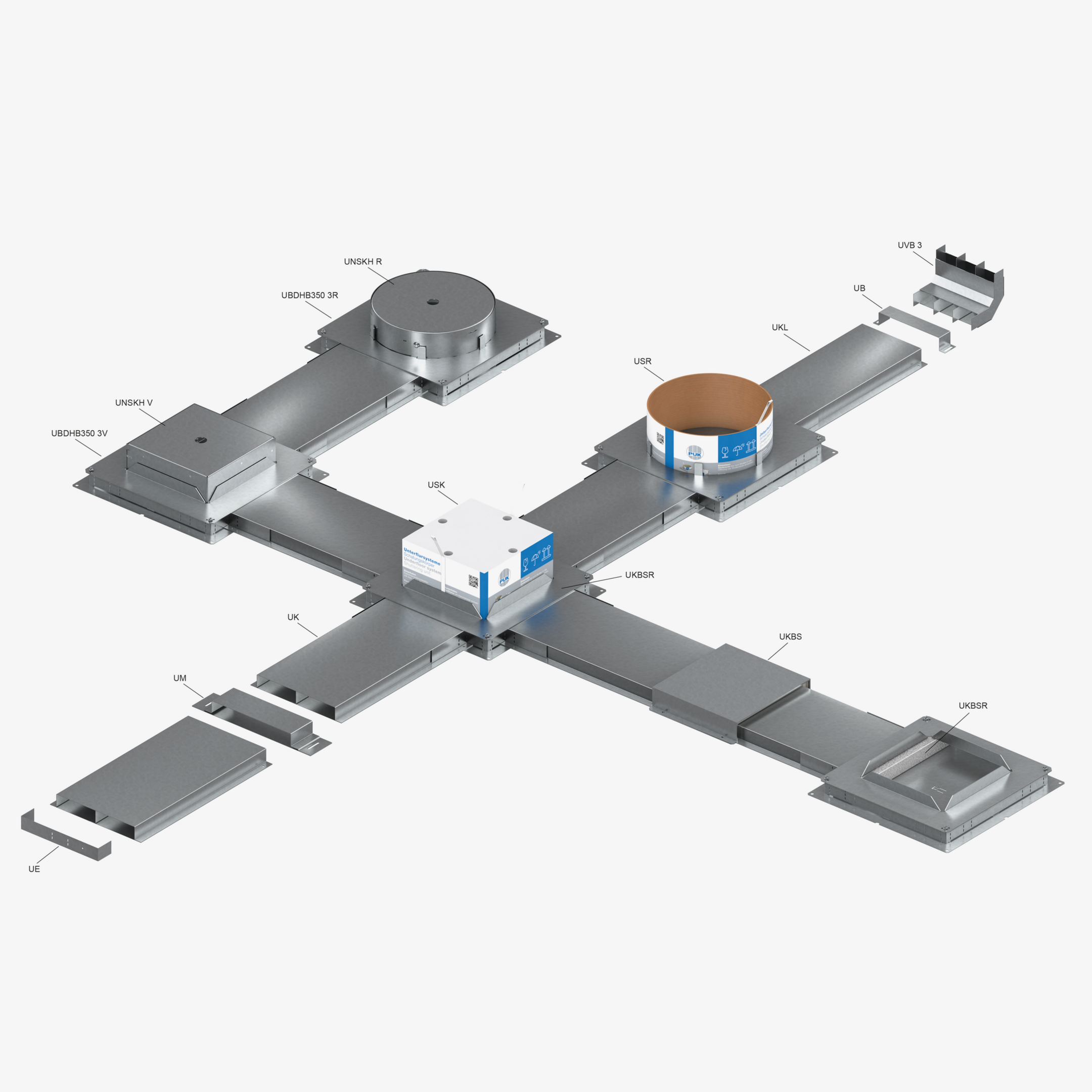

  • Unterflursysteme - Katalog

    Gesamtkatalog

    PDF, 40 MB

    de en

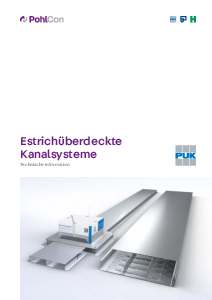

  • Technische Information Estrichueberdeckte Kanalsysteme
