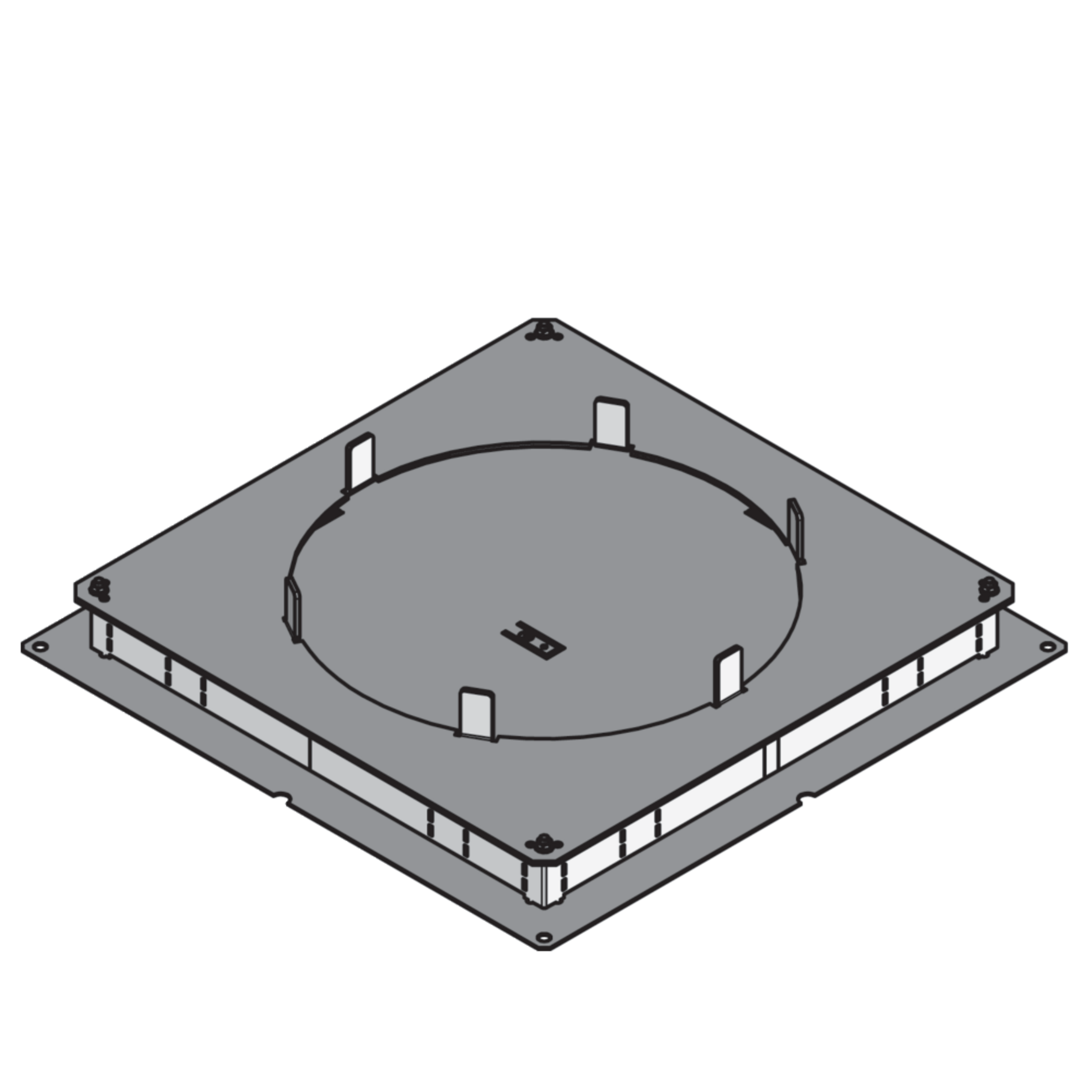

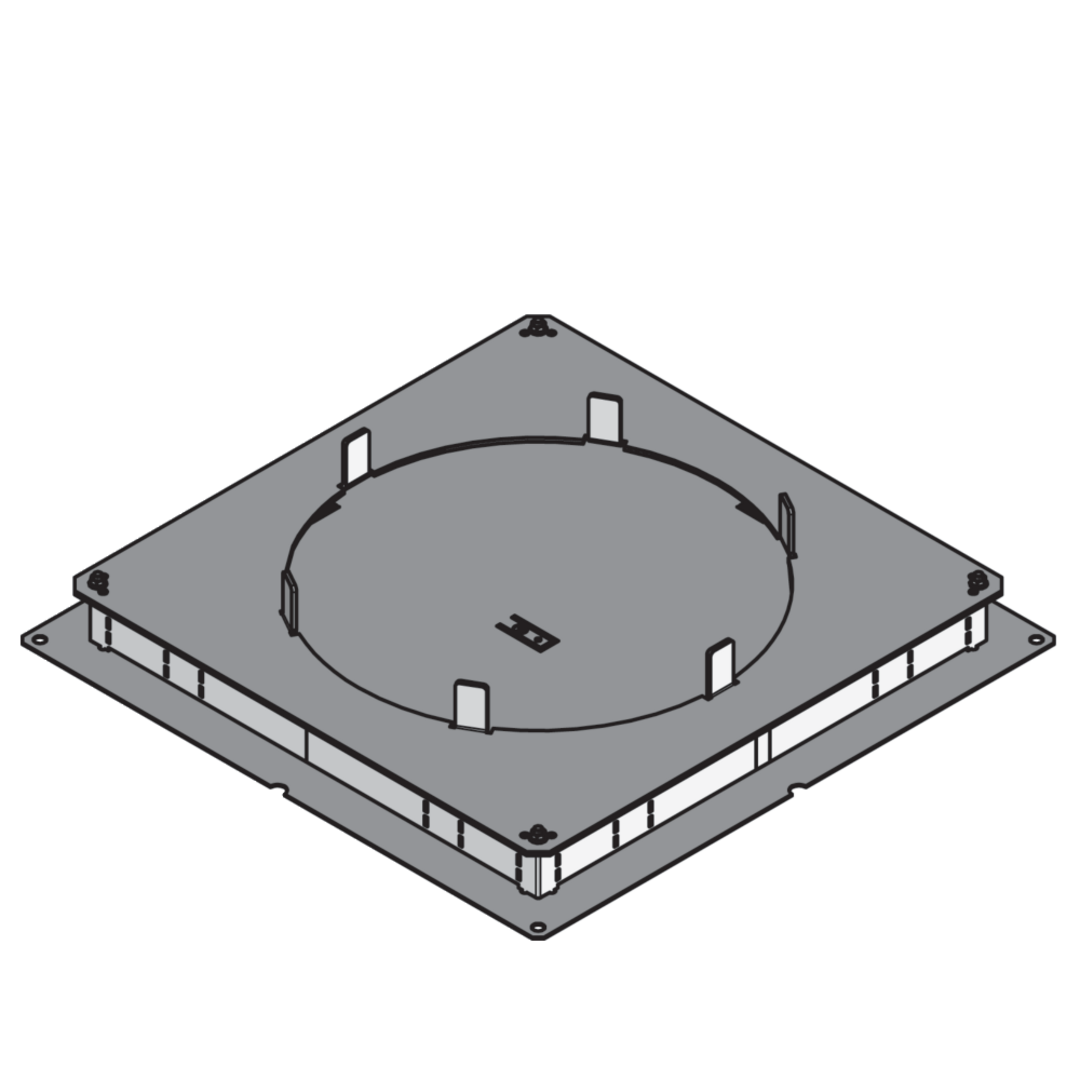

UBDHB350 3R

Hohlraumbodendose, 3-fach, rund

Die Bauelemente UBDHB350 3R sind Hohlraumbodendosen, die als Zug- und Einbaudosen an estrichüberdeckte Unterflurkanäle montiert werden. Sie verfügen über eine Einbauöffnung zur Aufnahme eines Schalungsrohrs, das bei der Endmontage durch eine runde Kunststoff- oder Edelstahleinbaueinheit ersetzt wird. Die mitgelieferten Erdungsklemmen kommen beim Potentialausgleich zum Einsatz. Die Bodendosen mit allseitig aufbiegbaren Seitenwänden sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

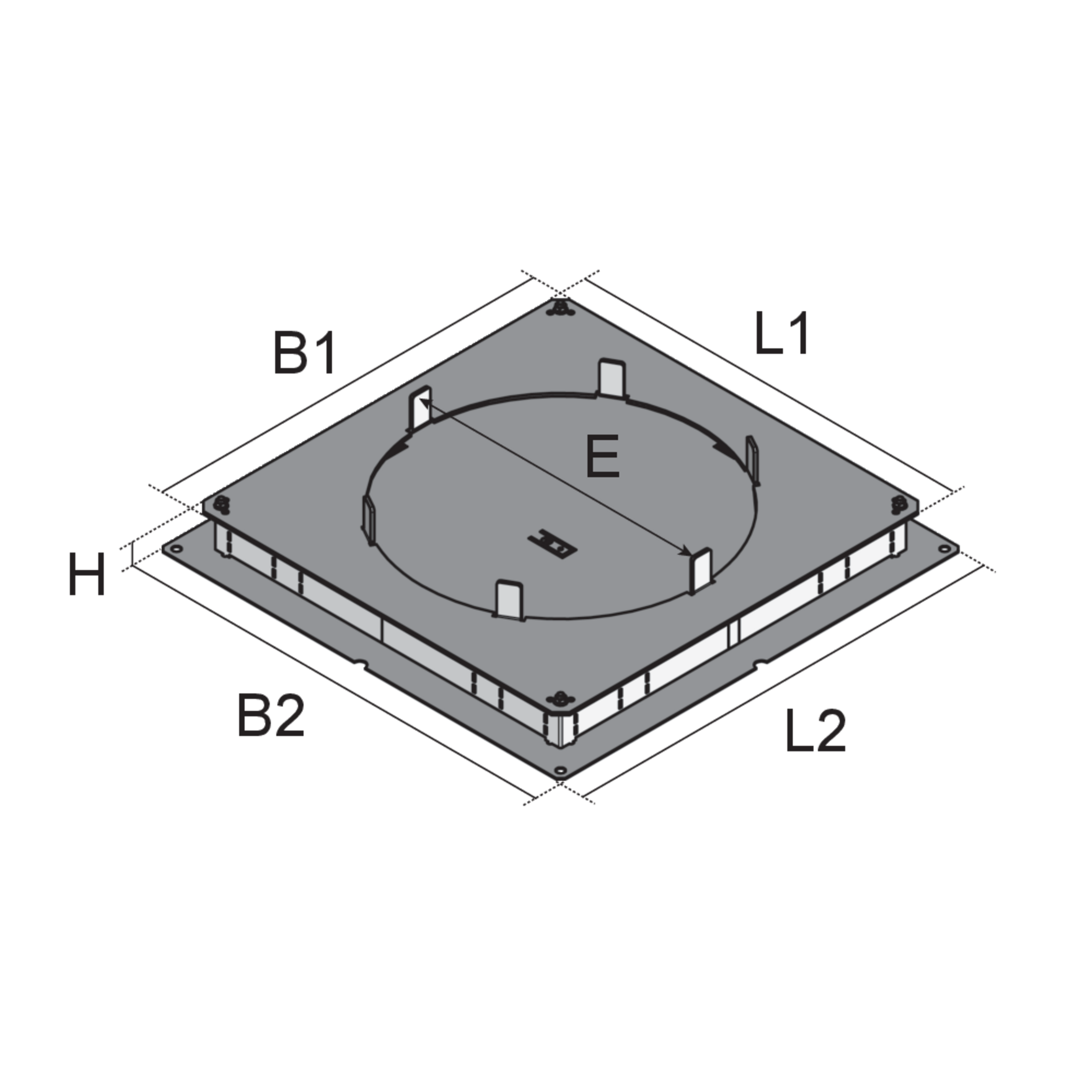

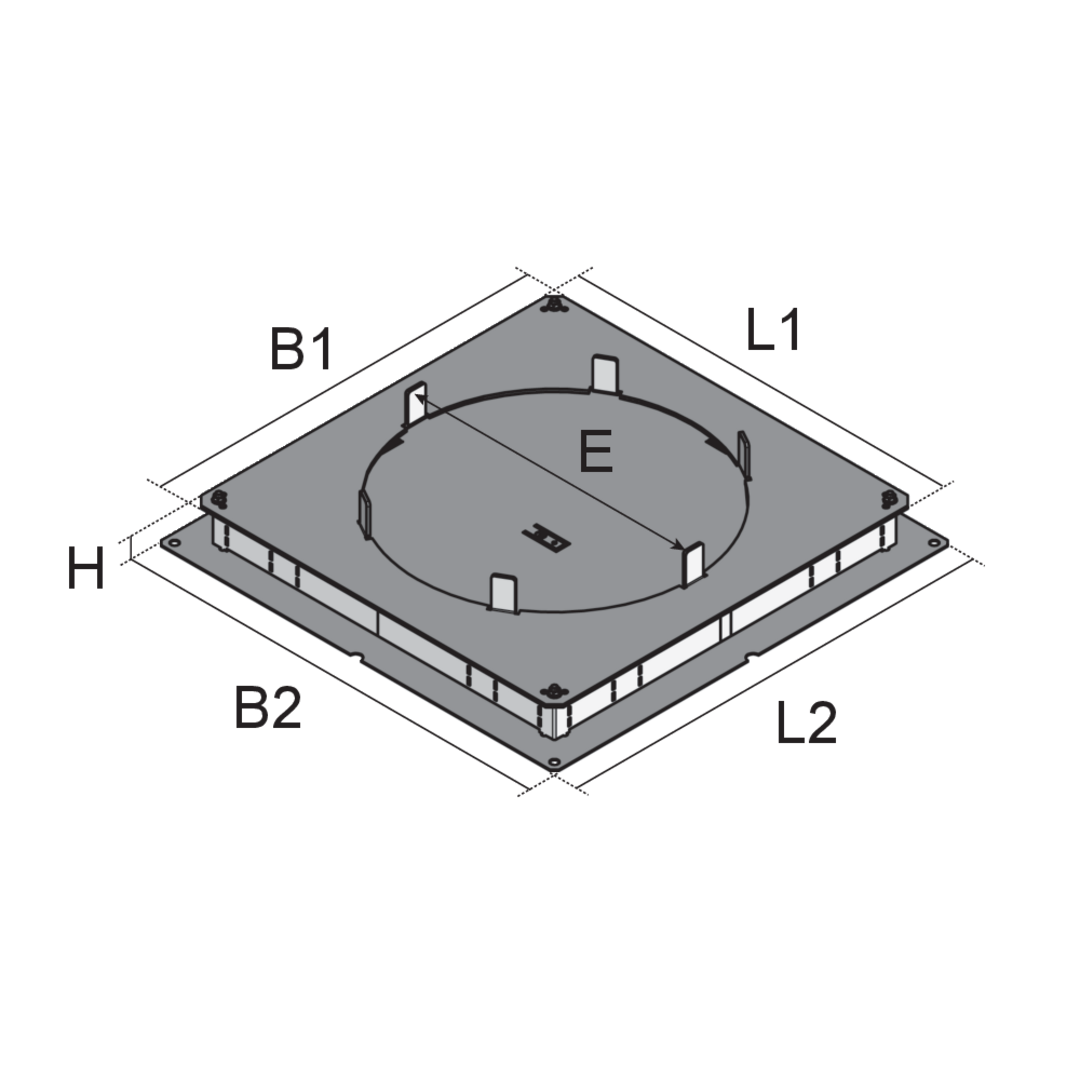

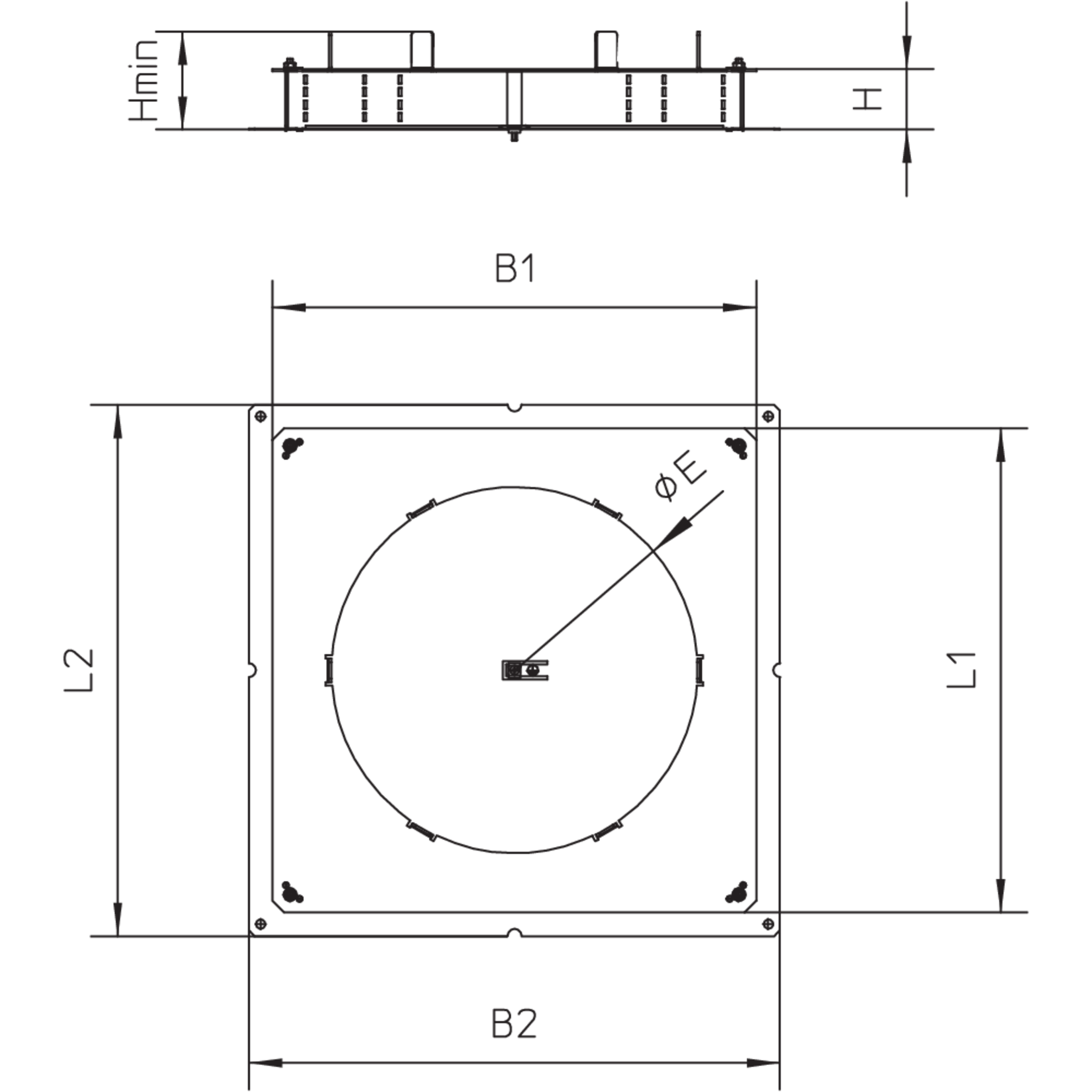

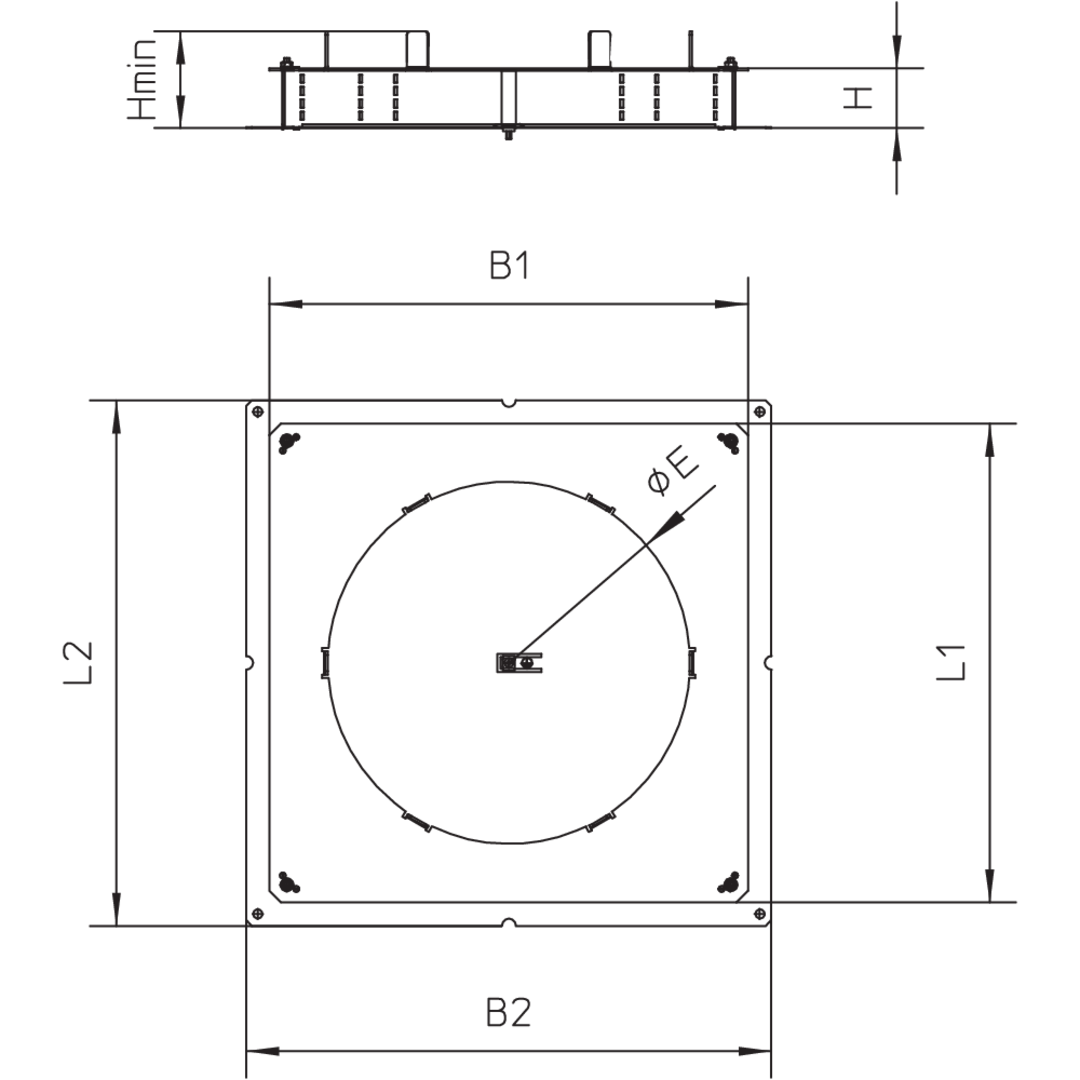

Varianten

Artikel

H

Hmin

B1

B2

L1

L2

Gerätebecher

E

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

G

Inklusivzubehör

  • UBDHB350 28-308R
    Bodendose-Hohlraum
    31 mm
    67 mm
    410 mm
    450 mm
    410 mm
    450 mm
    3
    310 mm
    Nein (0)
    Ja (1)
    2.981 kg
    Inklusivzubehör
    Mehr Informationen
  • UBDHB350 38-308R
    Bodendose-Hohlraum
    41 mm
    77 mm
    410 mm
    450 mm
    410 mm
    450 mm
    3
    310 mm
    Nein (0)
    Ja (1)
    3.073 kg
    Inklusivzubehör
    Mehr Informationen
  • UBDHB350 48-308R
    Bodendose-Hohlraum
    51 mm
    87 mm
    410 mm
    450 mm
    410 mm
    450 mm
    3
    310 mm
    Nein (0)
    Ja (1)
    3.169 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
