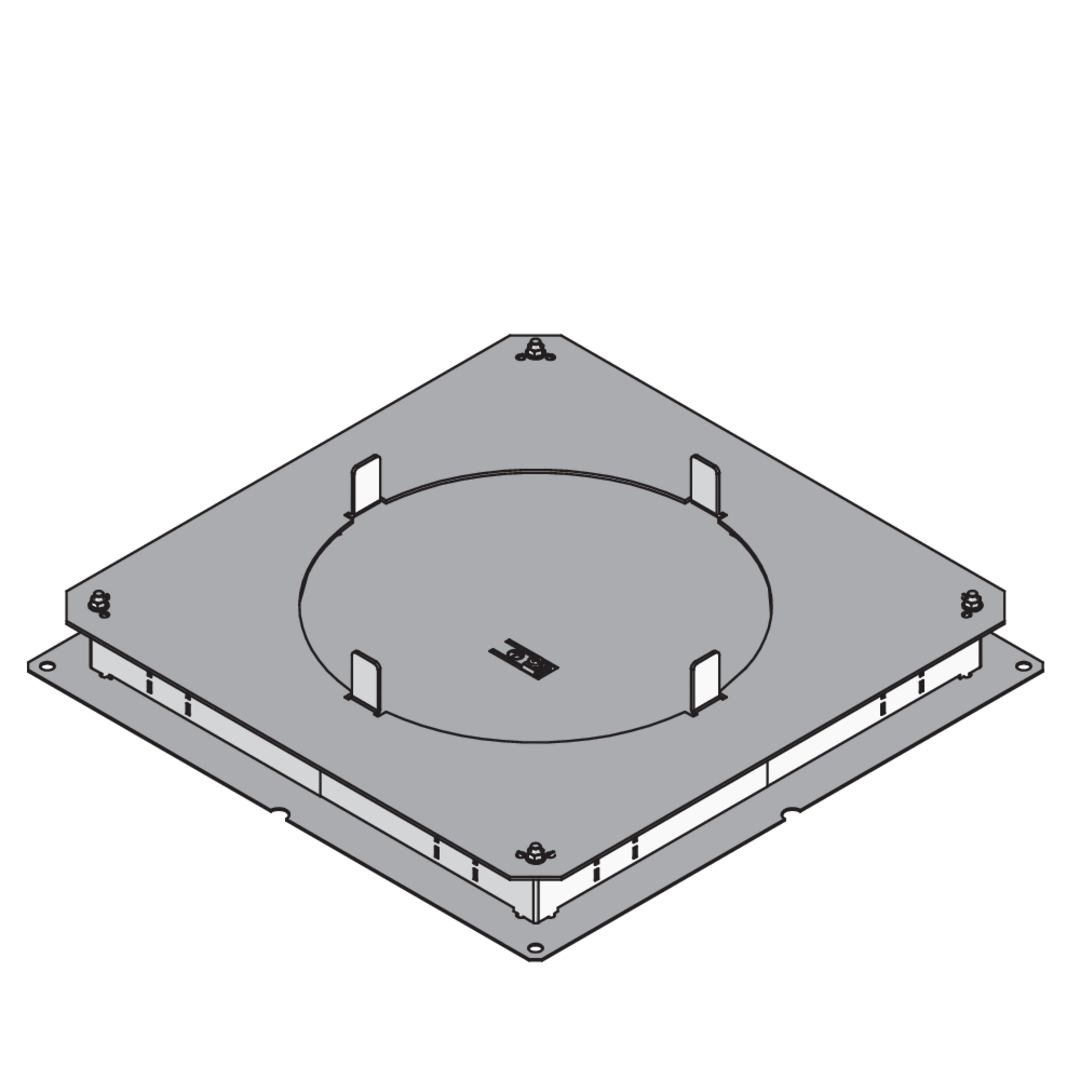

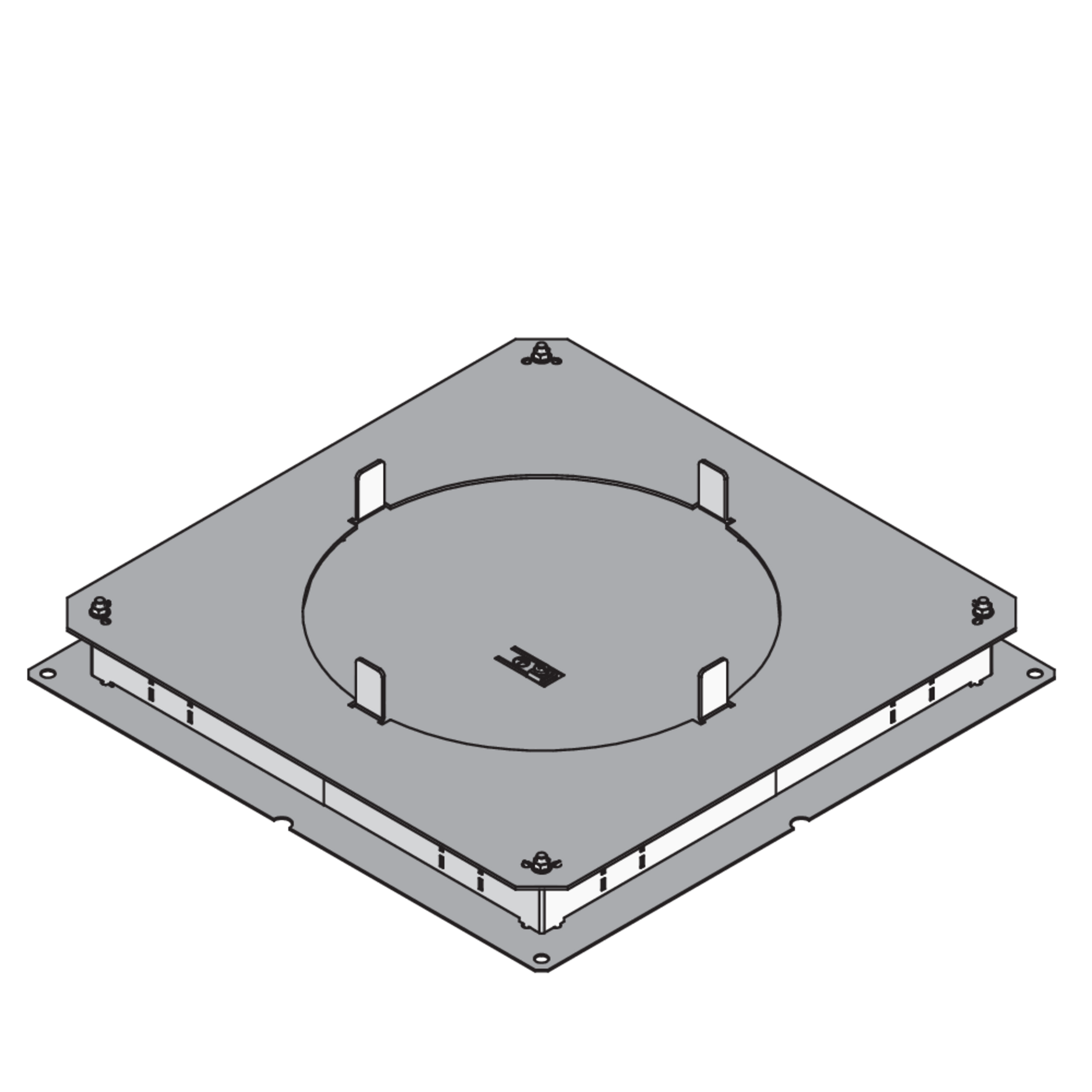

UBDHB250 2R

Hohlraumbodendose, 2-fach, rund

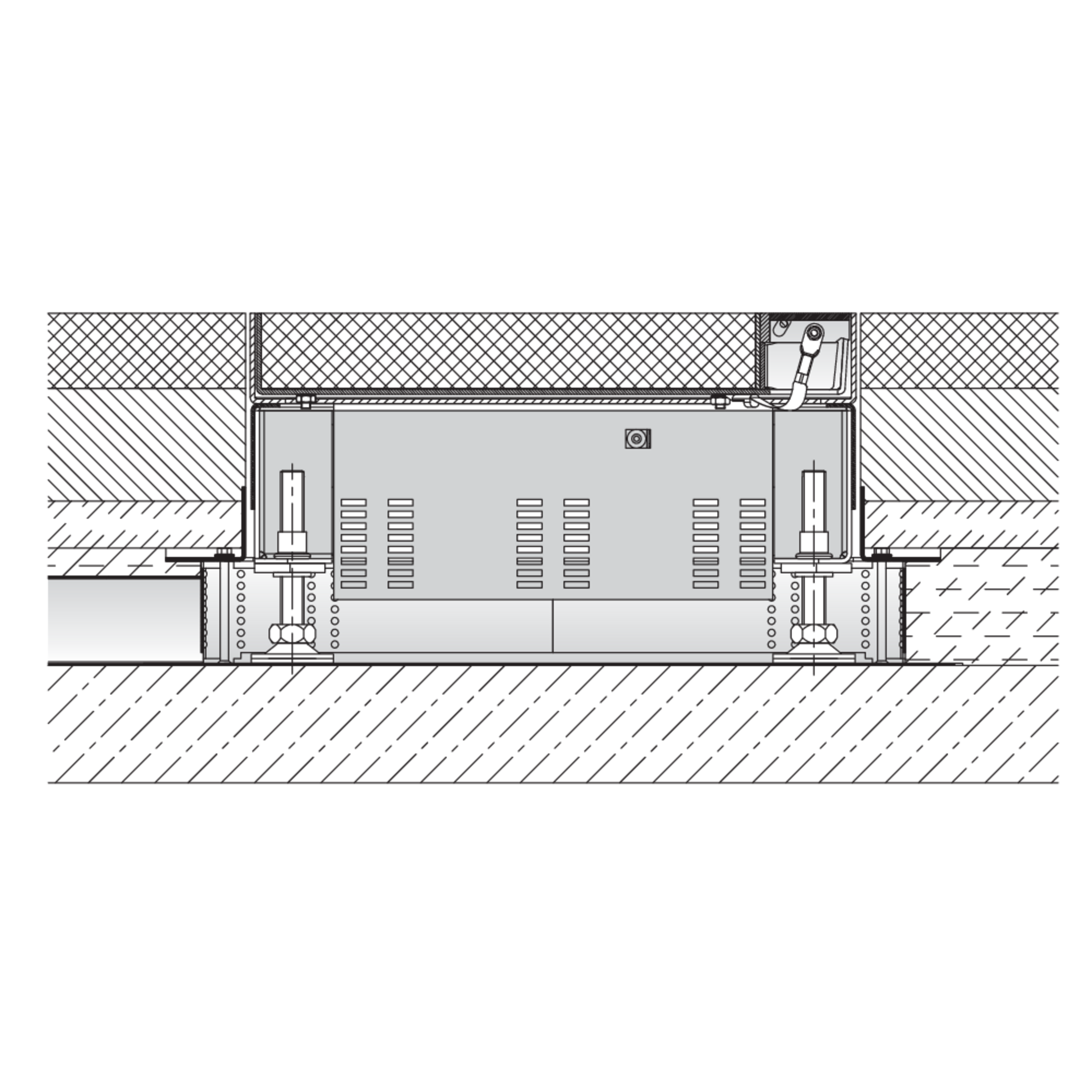

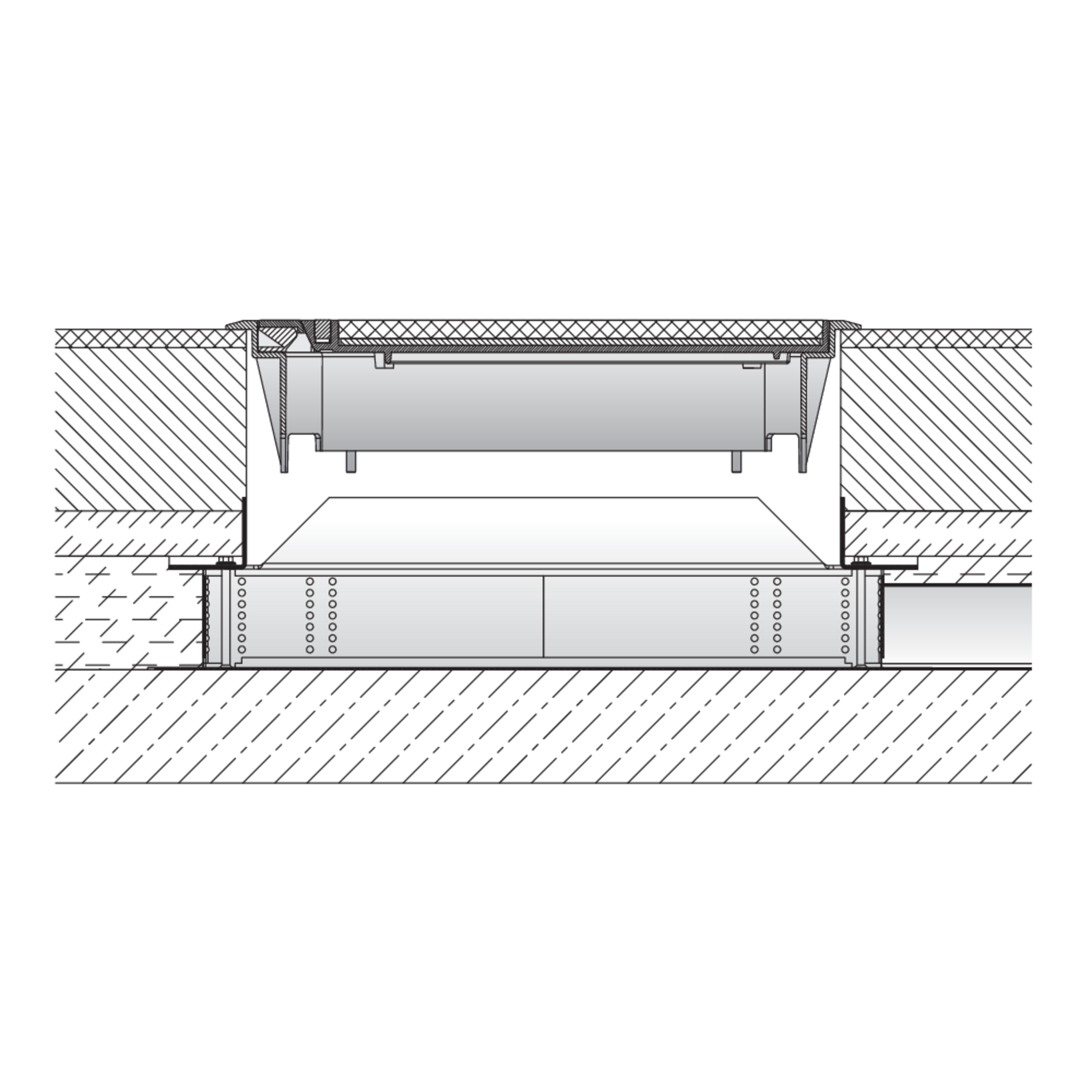

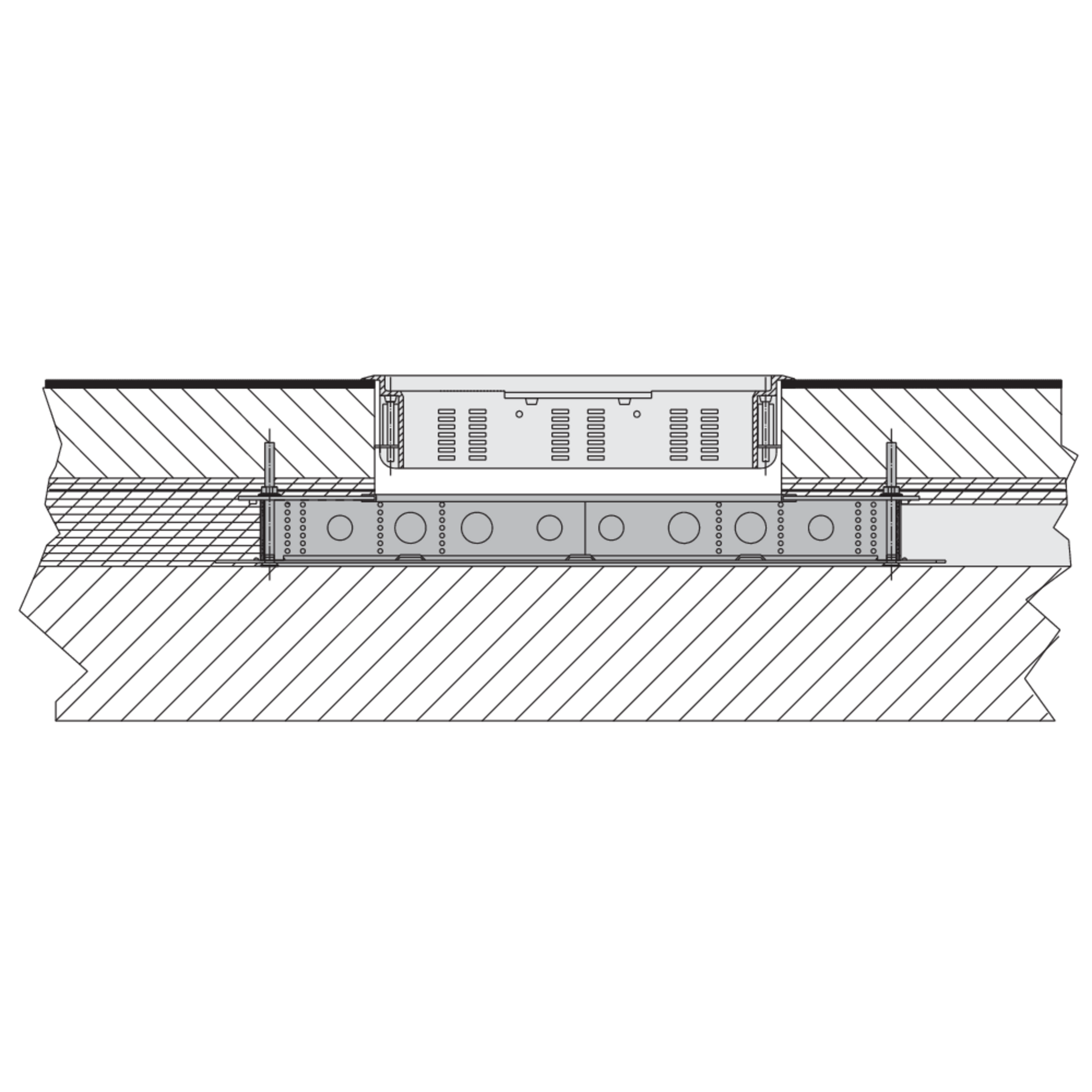

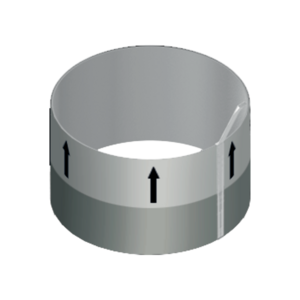

Die Bauelemente UBDHB250 2R sind Hohlraumbodendosen, die als Zug- und Einbaudosen an estrichüberdeckte Unterflurkanäle montiert werden. Sie verfügen über eine Einbauöffnung zur Aufnahme eines Schalungsrohrs, das bei der Endmontage durch eine runde Kunststoffeinbaueinheit ersetzt wird. Die mitgelieferten Erdungsklemmen kommen beim Potentialausgleich zum Einsatz. Die Bodendosen mit allseitig aufbiegbaren Seitenwänden sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

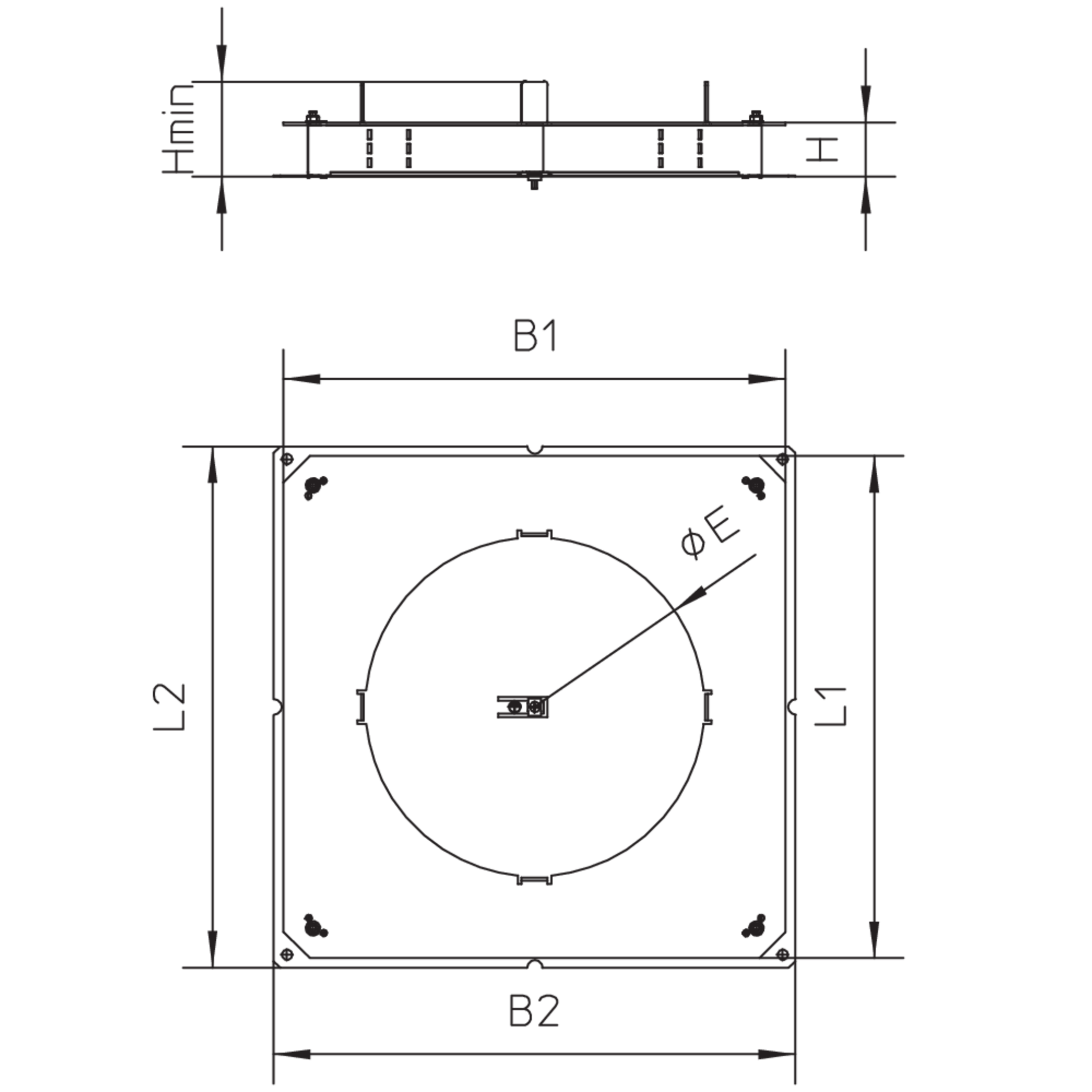

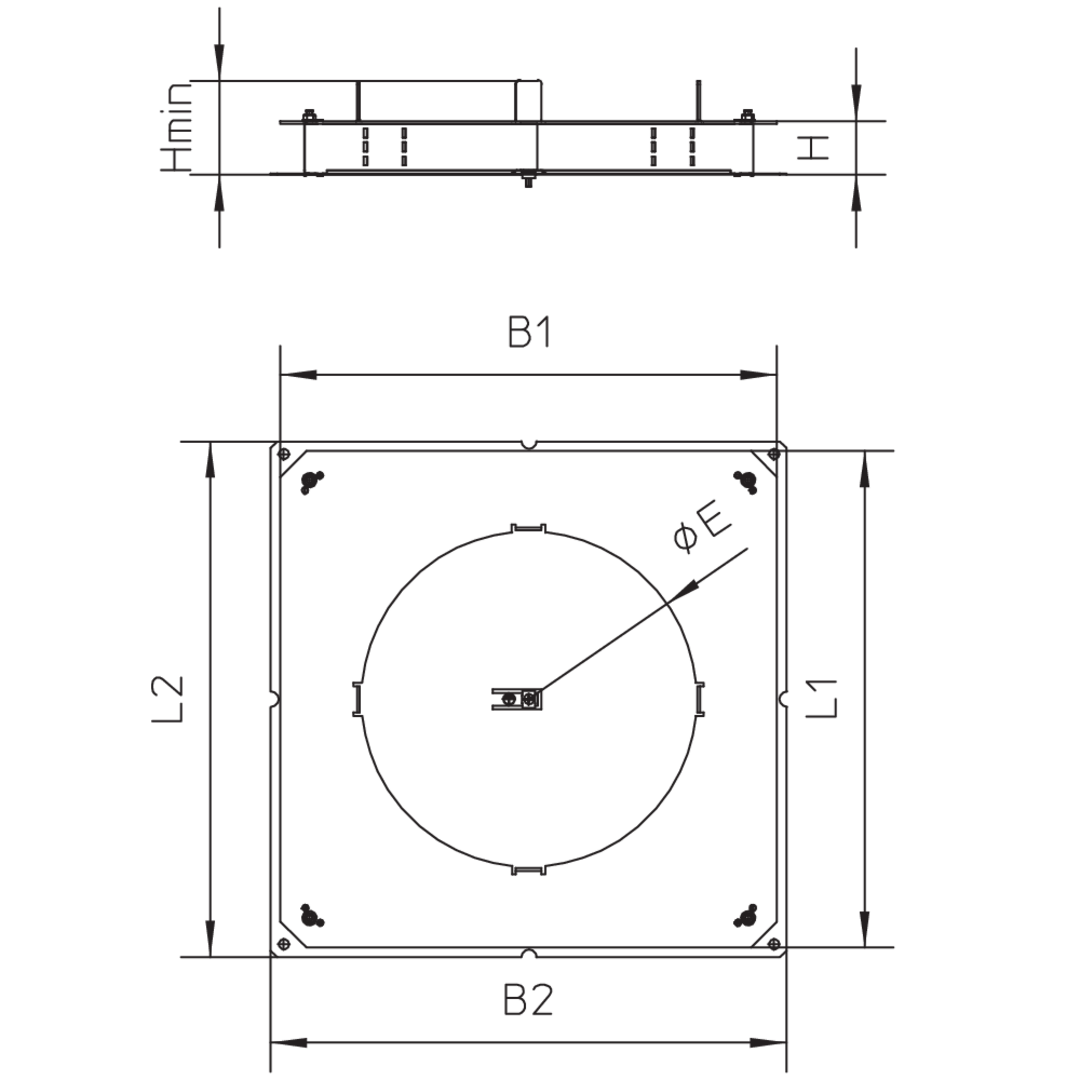

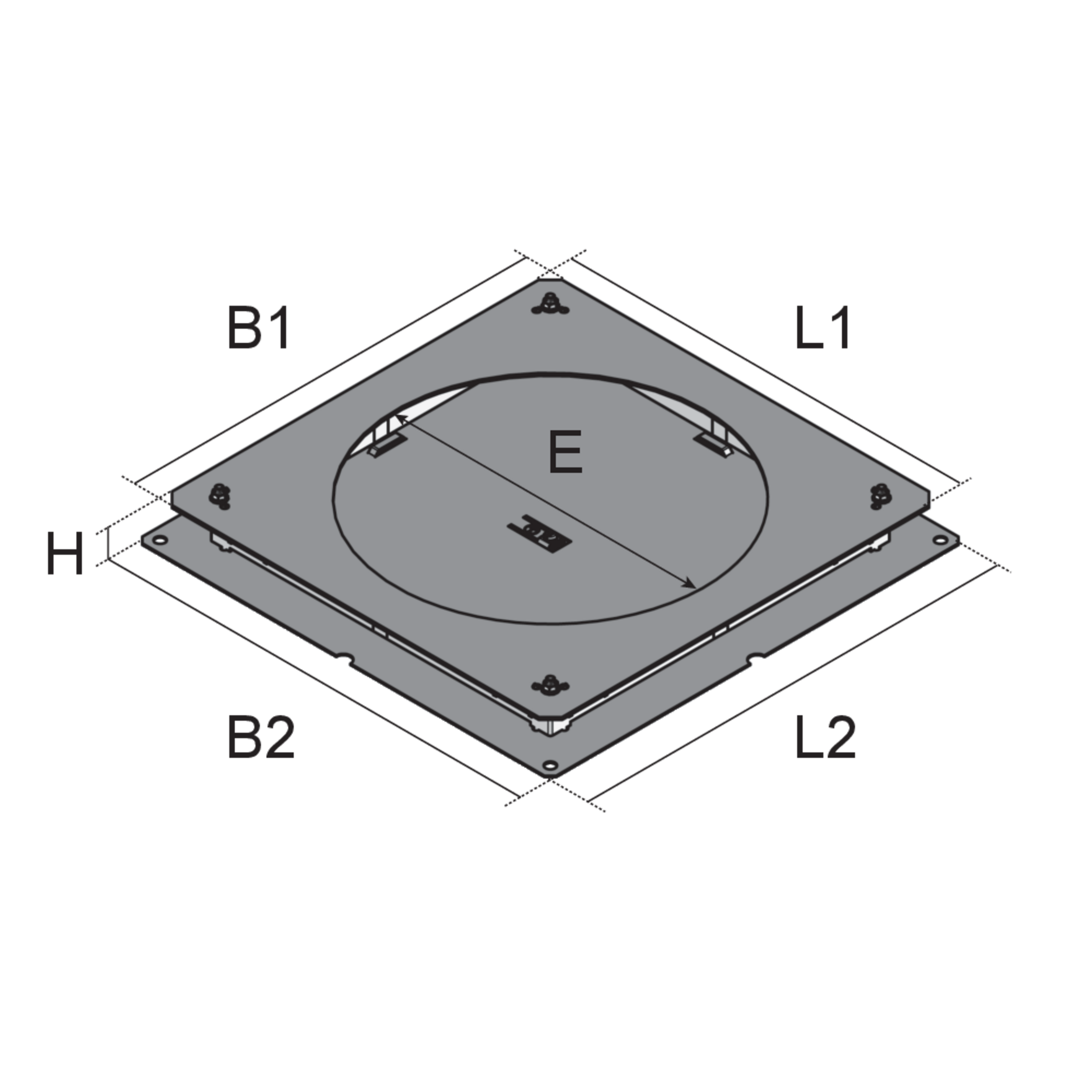

Artikel

H

Höhe

Hmin

min. Einbauhöhe

B1

Breite 1

B2

Breite 2

L1

Länge 1

L2

Länge 2

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

G

Gewicht je Lagermengeneinheit
  • UBDHB250 28-259R
    Bodendose-Hohlraum
    31 mm
    67 mm
    385 mm
    400 mm
    385 mm
    400 mm
    2
    260 mm
    Nein (0)
    Ja (1)
    2.718 kg
    Included accessories
    Mehr Informationen
  • UBDHB250 38-259R
    Bodendose-Hohlraum
    41 mm
    77 mm
    385 mm
    400 mm
    385 mm
    400 mm
    2
    260 mm
    Nein (0)
    Ja (1)
    2.802 kg
    Included accessories
    Mehr Informationen
  • UBDHB250 48-259R
    Bodendose-Hohlraum
    51 mm
    87 mm
    385 mm
    400 mm
    385 mm
    400 mm
    2
    260 mm
    Nein (0)
    Ja (1)
    2.890 kg
    Included accessories
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
