UBDHB350 3V

Hohlraumbodendose, 3-fach, eckig

Die Bauelemente UBDHB350 3V sind Hohlraumbodendosen, die als Zug- und Einbaudosen an estrichüberdeckte Unterflurkanäle montiert werden. Sie verfügen über eine Einbauöffnung zur Aufnahme eines Schalungskörpers, der bei der Endmontage durch eine viereckige Kunststoff- oder Edelstahleinbaueinheit ersetzt wird. Die mitgelieferten Erdungsklemmen kommen beim Potentialausgleich zum Einsatz. Die Bodendosen mit allseitig aufbiegbaren Seitenwänden sind aus sendzimir-feuerverzinktem Stahlblech nach DIN EN 10346 gefertigt und besitzen eine VDE/TÜV-Zulassung gemäß DIN EN 50085.

Belastungsanforderungen gemäß: DIN EN 50085
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Artikel

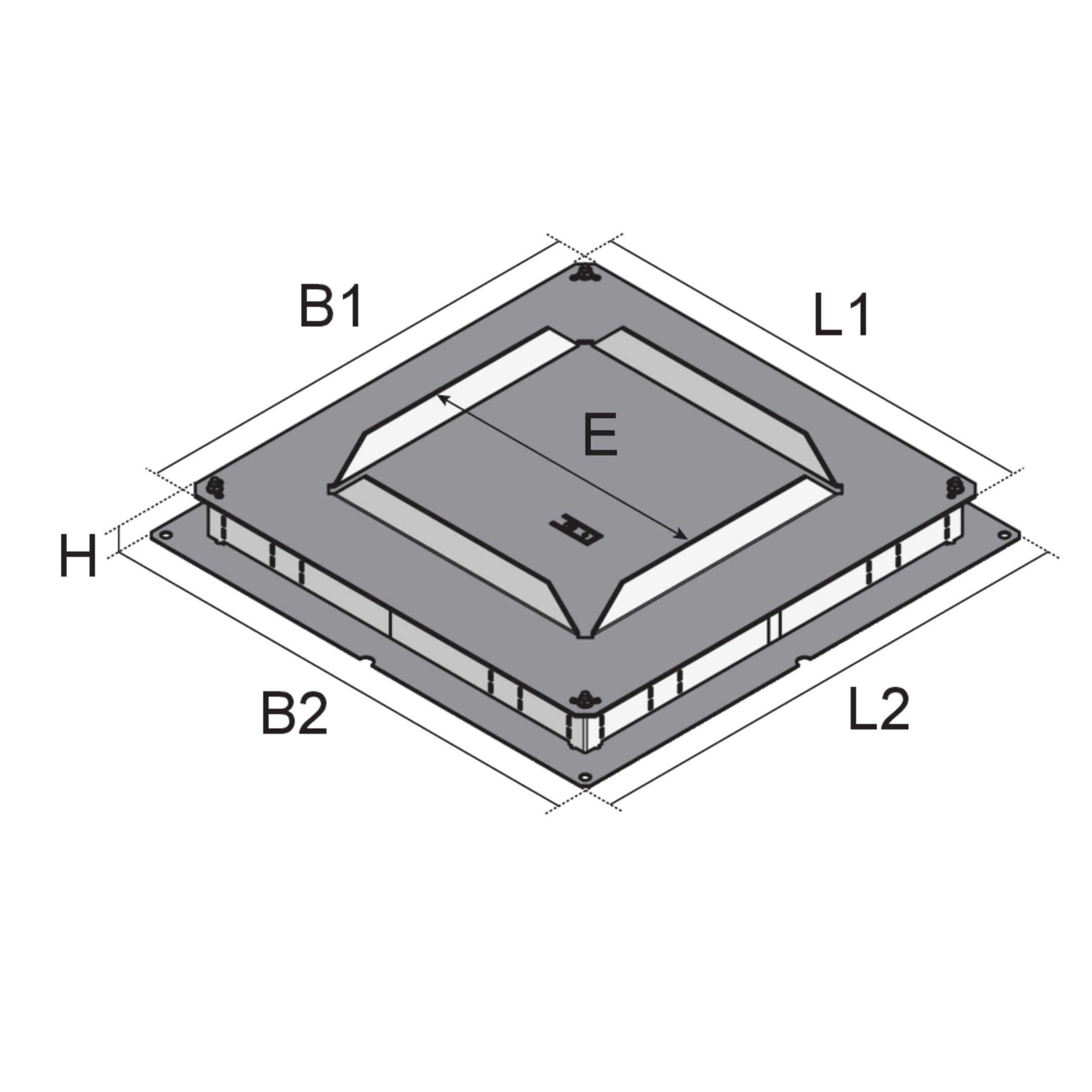

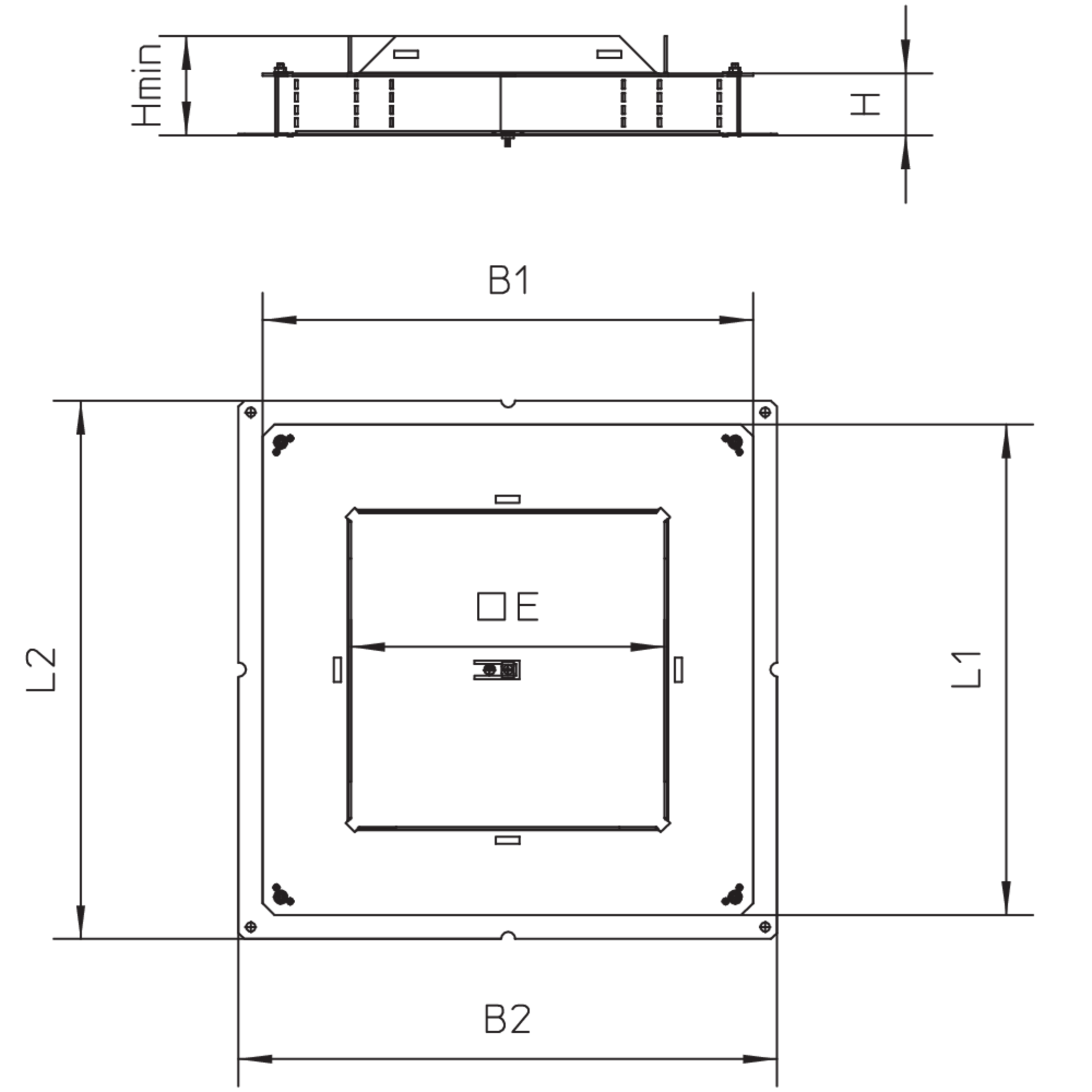

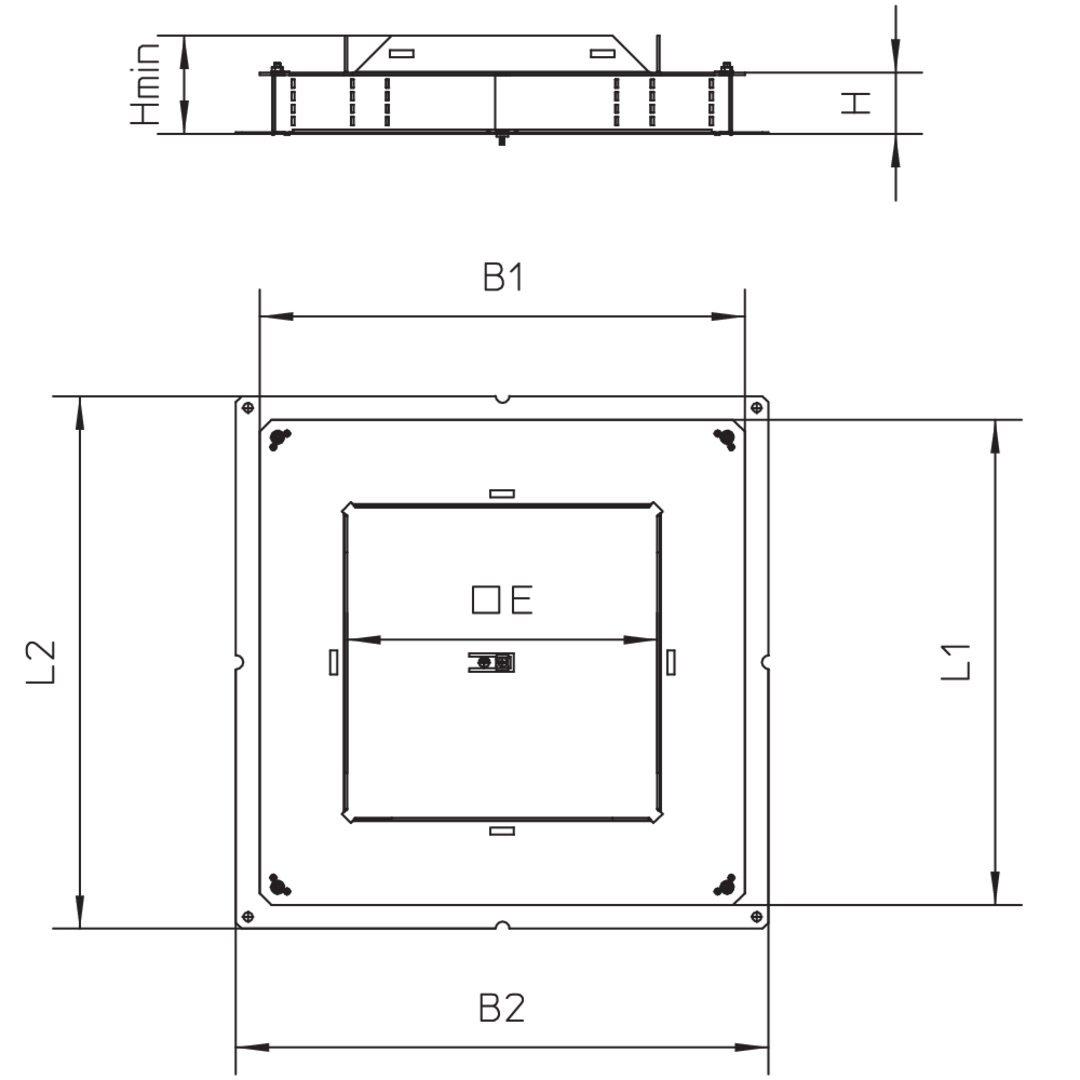

H

Höhe

Hmin

min. Einbauhöhe

B1

Breite 1

B2

Breite 2

L1

Länge 1

L2

Länge 2

Gerätebecher

max. Anzahl installierbarer Gerätebecher

E

Einbaumaß

Geeignet für estrichbündigen geschlossenen Unterflurkanal

Geeignet für estrichüberdeckten Unterflurkanal

G

Gewicht je Lagermengeneinheit
  • UBDHB350 28-259V
    Bodendose-Hohlraum
    Höhe
    31 mm
    min. Einbauhöhe
    67 mm
    Breite 1
    410 mm
    Breite 2
    450 mm
    Länge 1
    410 mm
    Länge 2
    450 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    262 x 262 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Gewicht je Lagermengeneinheit
    3.399 kg
    Inklusivzubehör
    Mehr Informationen
  • UBDHB350 38-259V
    Bodendose-Hohlraum
    Höhe
    41 mm
    min. Einbauhöhe
    77 mm
    Breite 1
    410 mm
    Breite 2
    450 mm
    Länge 1
    410 mm
    Länge 2
    450 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    262 x 262 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Gewicht je Lagermengeneinheit
    3.491 kg
    Inklusivzubehör
    Mehr Informationen
  • UBDHB350 48-259V
    Bodendose-Hohlraum
    Höhe
    51 mm
    min. Einbauhöhe
    87 mm
    Breite 1
    410 mm
    Breite 2
    450 mm
    Länge 1
    410 mm
    Länge 2
    450 mm
    max. Anzahl installierbarer Gerätebecher
    3
    Einbaumaß
    262 x 262 mm
    Geeignet für estrichbündigen geschlossenen Unterflurkanal
    Nein (0)
    Geeignet für estrichüberdeckten Unterflurkanal
    Ja (1)
    Gewicht je Lagermengeneinheit
    3.587 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Belastungsanforderungen gemäß: DIN EN 50085
