Art.-Nr. WPR 120-30S

Weitspannkabelrinne

Weitspannkabelrinne, Höhe = 120 mm

Die Weitspannkabelrinnen WPR 120 haben eine Holmhöhe von 120 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Art.-Nr.
WPR 120-30S
Höhe
120 mm
Holmhöhe
120 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.44 kN/m
Querschnittsfläche
294 cm<sup>2</sup>
Gewicht je Lagermengeneinheit
42.100 kg
Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

HH

B

L

t

QSK

A

G

  • WPR 120-20S
    Weitspannkabelrinne
    120 mm
    120 mm
    200 mm
    6000 mm
    1.50 mm
    0.29 kN/m
    196 cm2
    36.410 kg
    Mehr Informationen
  • WPR 120-30S
    Weitspannkabelrinne
    120 mm
    120 mm
    300 mm
    6000 mm
    1.50 mm
    0.44 kN/m
    294 cm2
    42.100 kg
    Mehr Informationen
  • WPR 120-40S
    Weitspannkabelrinne
    120 mm
    120 mm
    400 mm
    6000 mm
    1.50 mm
    0.59 kN/m
    392 cm2
    47.970 kg
    Mehr Informationen
  • WPR 120-50S
    Weitspannkabelrinne
    120 mm
    120 mm
    500 mm
    6000 mm
    1.50 mm
    0.74 kN/m
    490 cm2
    53.830 kg
    Mehr Informationen
  • WPR 120-60S
    Weitspannkabelrinne
    120 mm
    120 mm
    600 mm
    6000 mm
    1.50 mm
    0.88 kN/m
    588 cm2
    59.700 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

HH

B

L

t

QSK

A

G

  • WPR 120-20F
    Weitspannkabelrinne
    120 mm
    120 mm
    200 mm
    6000 mm
    1.50 mm
    0.29 kN/m
    196 cm2
    38.800 kg
    Mehr Informationen
  • WPR 120-30F
    Weitspannkabelrinne
    120 mm
    120 mm
    300 mm
    6000 mm
    1.50 mm
    0.44 kN/m
    294 cm2
    44.880 kg
    Mehr Informationen
  • WPR 120-40F
    Weitspannkabelrinne
    120 mm
    120 mm
    400 mm
    6000 mm
    1.50 mm
    0.59 kN/m
    392 cm2
    51.160 kg
    Mehr Informationen
  • WPR 120-50F
    Weitspannkabelrinne
    120 mm
    120 mm
    500 mm
    6000 mm
    1.50 mm
    0.74 kN/m
    490 cm2
    57.440 kg
    Mehr Informationen
  • WPR 120-60F
    Weitspannkabelrinne
    120 mm
    120 mm
    600 mm
    6000 mm
    1.50 mm
    0.88 kN/m
    588 cm2
    63.720 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelbahnen - Katalog

    Gesamtkatalog

    PDF, 29 MB

    de
    Download

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

  • Weitspannkabelrinne WPR 100, 120, 150

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

  • Elektrische Leitfähigkeit (WP/WPL 100)

    Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1

    PDF, 263 KB

    de en

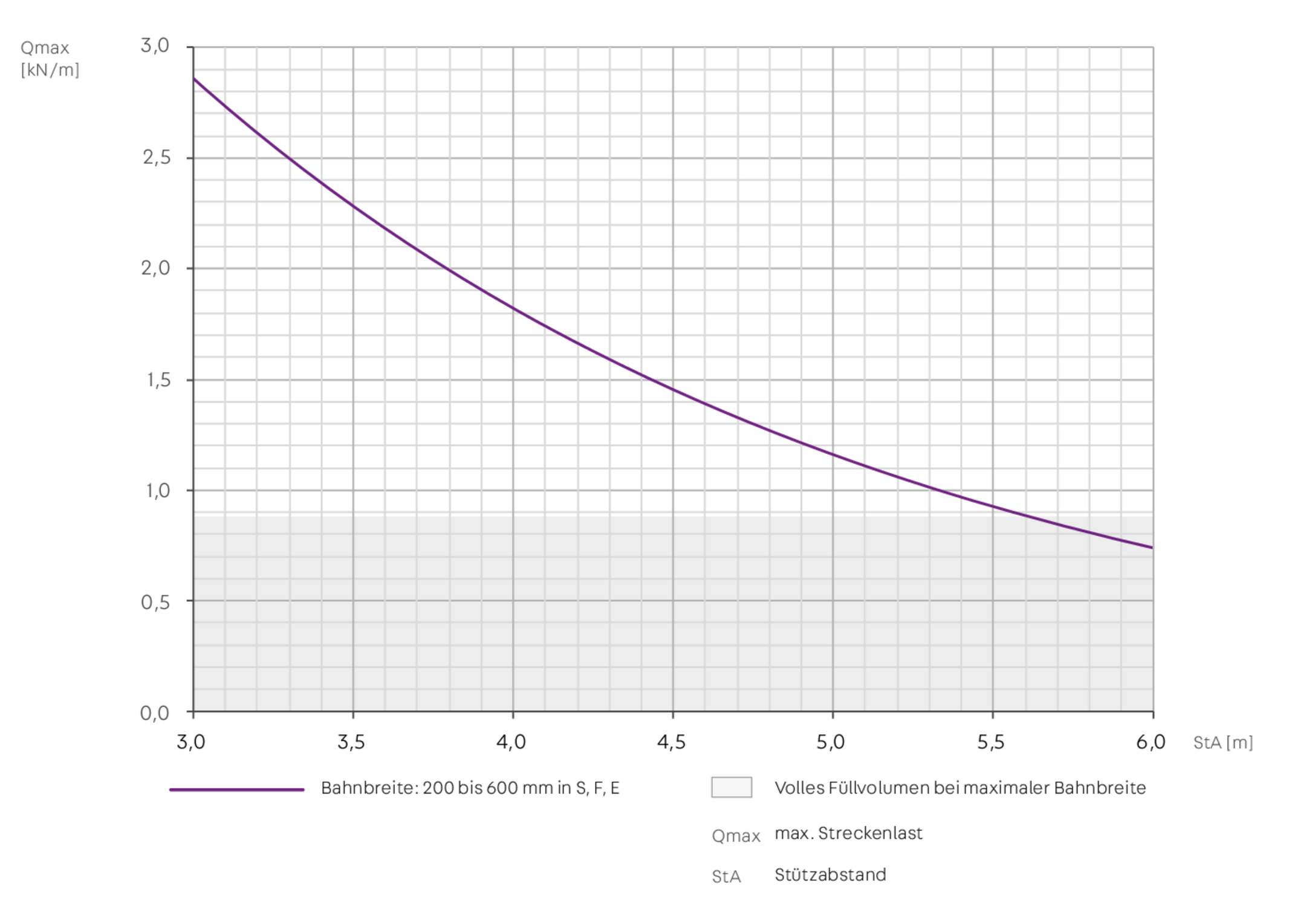

Belastungsdiagramm

Inklusivzubehör
