WPRK 120

Weitspannkabelrinnen-Kreuzung, Höhe = 120 mm

Die Weitspannkabelrinnen-Kreuzung WPRK 120 mit integrierten Verbindern dient als Formteil für sich horizontal kreuzende Weitspannkabelrinnen. Sie eignet sich für Rinnen mit einer Holmhöhe von 120 mm und weist Breiten von 200 bis 600 mm auf. Die Anschlussrinnen lassen sich mit einem Bodenverbinder VB einschieben. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

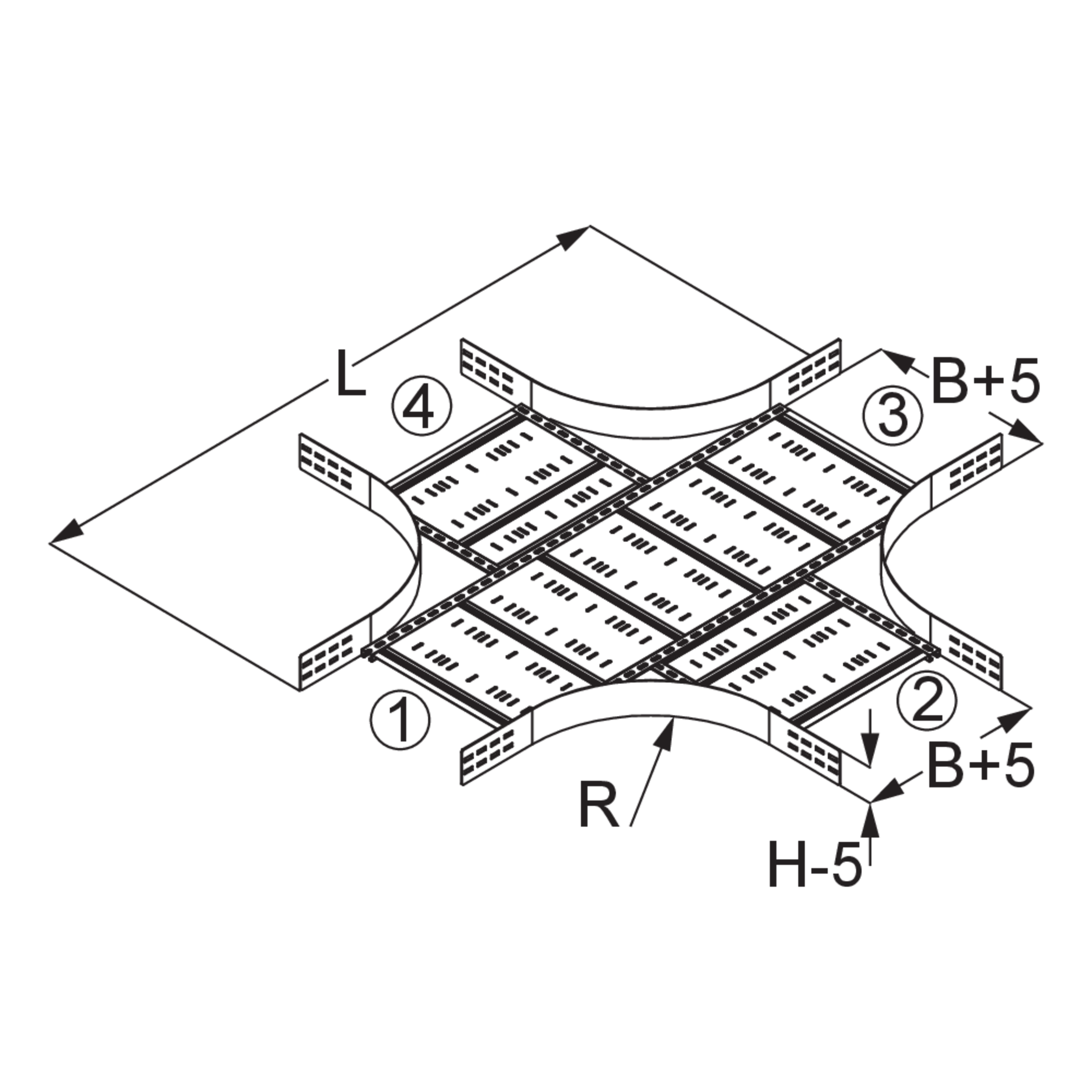

H

Höhe

HH

Holmhöhe

B

Breite

L

Länge

R

Radius

G

Gewicht je Lagermengeneinheit
  • WPRK 120-20F
    Weitspannkabelrinnen-Kreuzung
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    200 mm
    Länge
    1635 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    23.930 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRK 120-30F
    Weitspannkabelrinnen-Kreuzung
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    300 mm
    Länge
    1735 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    26.170 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRK 120-40F
    Weitspannkabelrinnen-Kreuzung
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    400 mm
    Länge
    1835 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    28.530 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRK 120-50F
    Weitspannkabelrinnen-Kreuzung
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    500 mm
    Länge
    1935 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    31.100 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRK 120-60F
    Weitspannkabelrinnen-Kreuzung
    Höhe
    120 mm
    Holmhöhe
    120 mm
    Breite
    600 mm
    Länge
    2035 mm
    Radius
    450 mm
    Gewicht je Lagermengeneinheit
    34.410 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht horizontale Änderung der Kabelführung in vier Richtungen
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen
