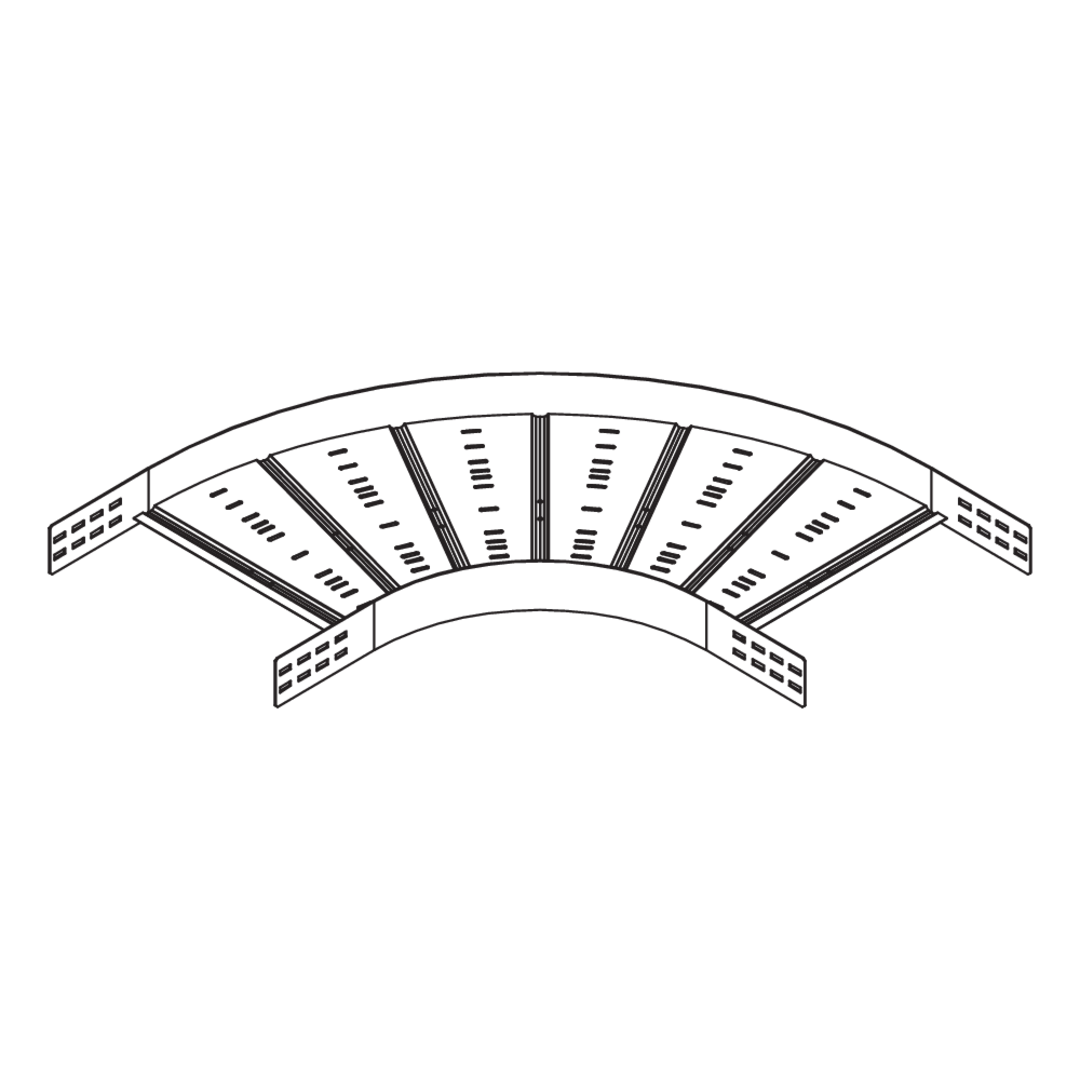

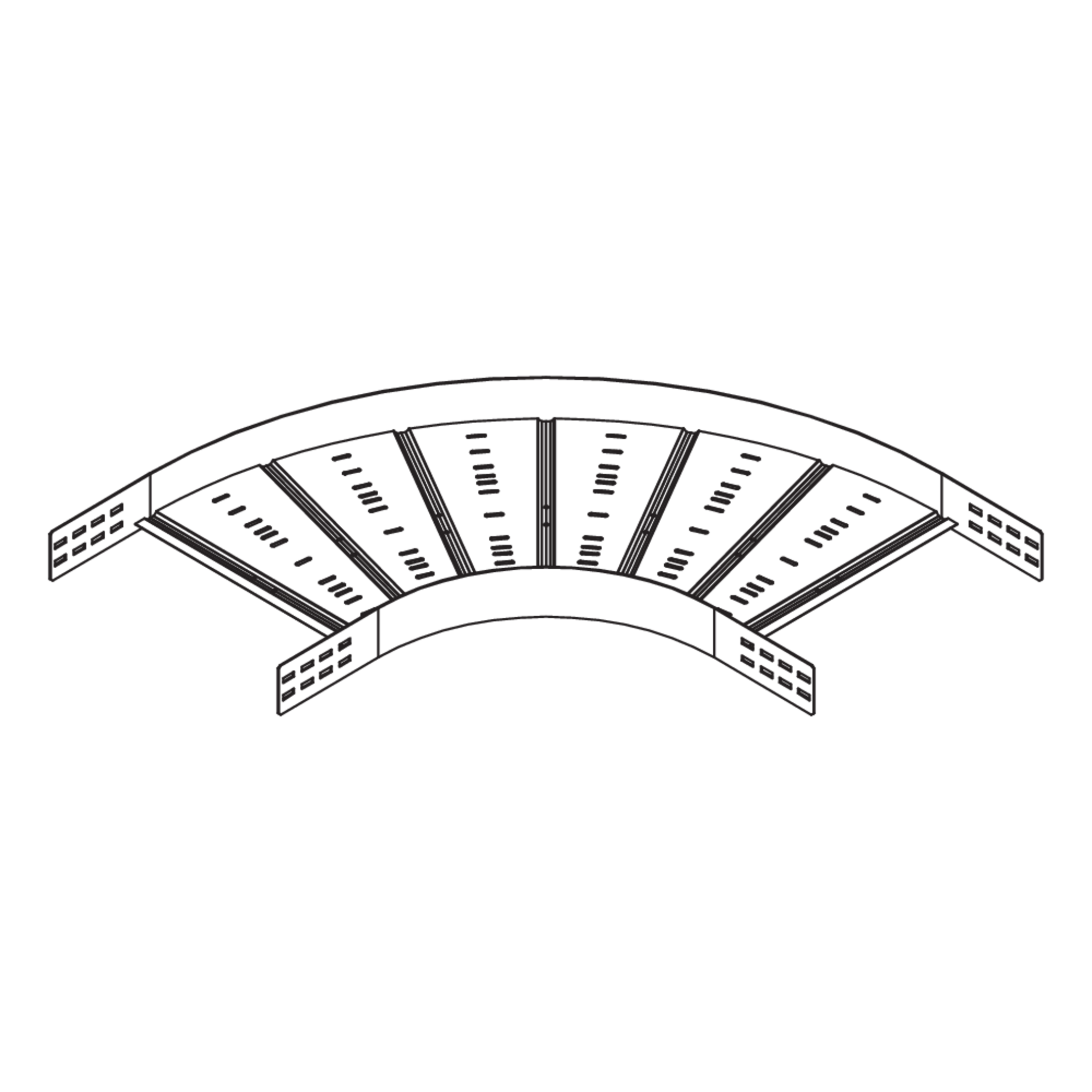

WPRB 120

Weitspannkabelrinnen-Bogen, Höhe = 120 mm

Die Weitspannkabelrinnen-Bögen WPRB 120 mit integrierten Seitenverbindern ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Weitspannkabelrinnen mit einer Holmhöhe von 120 mm und weisen Breiten von 200 bis 600 mm auf. Der Bogen mit einem Innenradius von 450 mm wird mit einem Bodenverbinder VB in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne mit einem Bodenverbinder am Bogen montiert. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

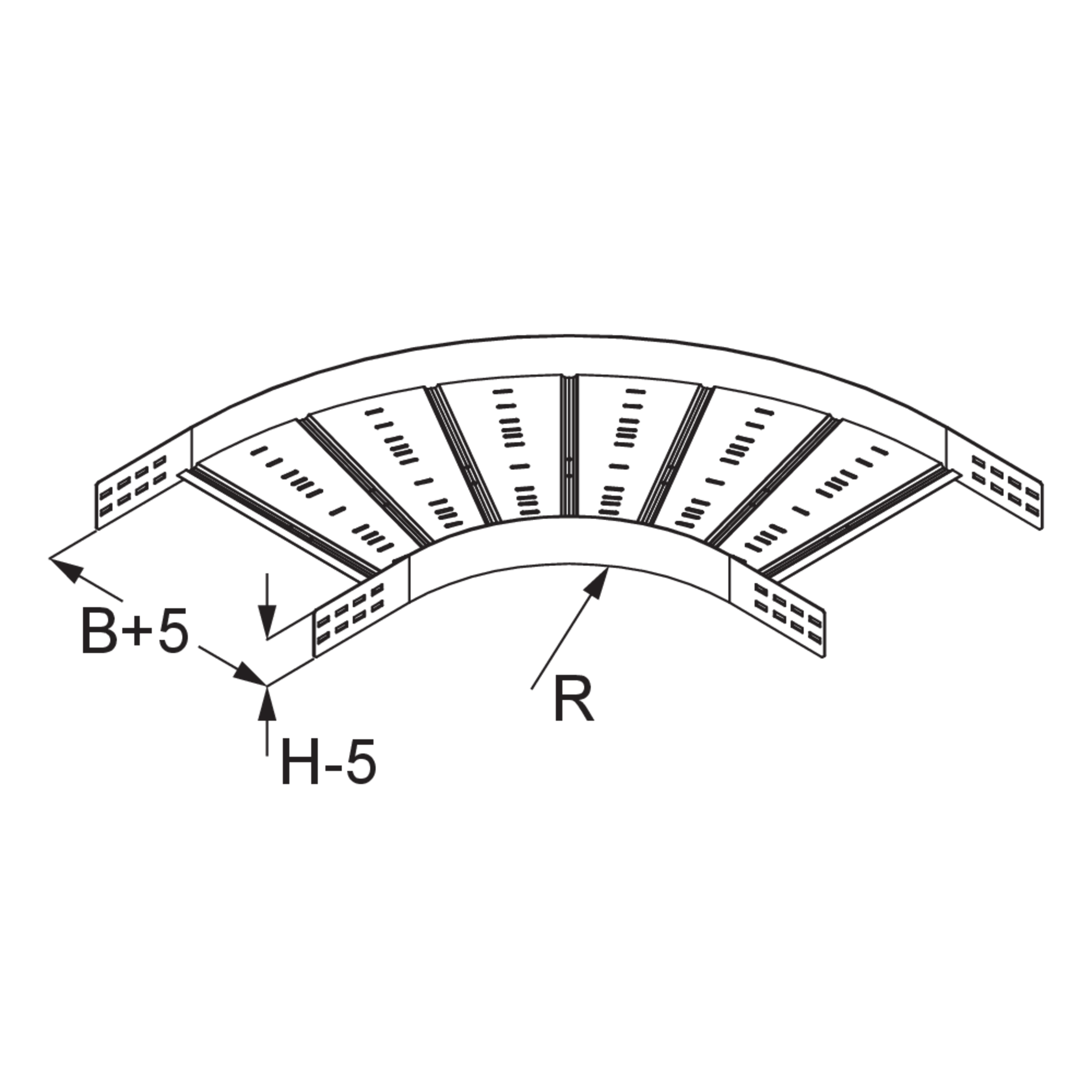

Artikel

H

HH

B

R

Richtung

W

G

Inklusivzubehör

  • WPRB 120-20F
    Weitspannkabelrinnen-Bogen
    120 mm
    120 mm
    200 mm
    450 mm
    Horizontal
    90°
    10.030 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-30F
    Weitspannkabelrinnen-Bogen
    120 mm
    120 mm
    300 mm
    450 mm
    Horizontal
    90°
    11.490 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-40F
    Weitspannkabelrinnen-Bogen
    120 mm
    120 mm
    400 mm
    450 mm
    Horizontal
    90°
    13.060 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-50F
    Weitspannkabelrinnen-Bogen
    120 mm
    120 mm
    500 mm
    450 mm
    Horizontal
    90°
    14.800 kg
    Inklusivzubehör
    Mehr Informationen
  • WPRB 120-60F
    Weitspannkabelrinnen-Bogen
    120 mm
    120 mm
    600 mm
    450 mm
    Horizontal
    90°
    16.880 kg
    Inklusivzubehör
    Mehr Informationen

Details

    Vorteile

    • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
    • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
