Art.-Nr. WPR 120-30F

Weitspannkabelrinne

Weitspannkabelrinne, Höhe = 120 mm

Die Weitspannkabelrinnen WPR 120 haben eine Holmhöhe von 120 mm und sind in Bahnbreiten von 200 bis 600 mm erhältlich. Die Standardlänge beträgt 6000 mm. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Die magnetische Schirmdämpfung beträgt ohne Deckel 23 dB und mit Deckel 30 dB.

Art.-Nr.
WPR 120-30F
Höhe
120 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
1.50 mm
Streckenlast Steuerkabel
0.44 kN/m
Querschnittsfläche
294 cm2
Gewicht je Lagermengeneinheit
44.880 kg
Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • WPR 120-20S
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.29 kN/m
    Querschnittsfläche
    196 cm2
    Gewicht je Lagermengeneinheit
    36.410 kg
    Mehr Informationen
  • WPR 120-30S
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.44 kN/m
    Querschnittsfläche
    294 cm2
    Gewicht je Lagermengeneinheit
    42.100 kg
    Mehr Informationen
  • WPR 120-40S
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.59 kN/m
    Querschnittsfläche
    392 cm2
    Gewicht je Lagermengeneinheit
    47.970 kg
    Mehr Informationen
  • WPR 120-50S
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.74 kN/m
    Querschnittsfläche
    490 cm2
    Gewicht je Lagermengeneinheit
    53.830 kg
    Mehr Informationen
  • WPR 120-60S
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.88 kN/m
    Querschnittsfläche
    588 cm2
    Gewicht je Lagermengeneinheit
    59.700 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • WPR 120-20F
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.29 kN/m
    Querschnittsfläche
    196 cm2
    Gewicht je Lagermengeneinheit
    38.800 kg
    Mehr Informationen
  • WPR 120-30F
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.44 kN/m
    Querschnittsfläche
    294 cm2
    Gewicht je Lagermengeneinheit
    44.880 kg
    Mehr Informationen
  • WPR 120-40F
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.59 kN/m
    Querschnittsfläche
    392 cm2
    Gewicht je Lagermengeneinheit
    51.160 kg
    Mehr Informationen
  • WPR 120-50F
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.74 kN/m
    Querschnittsfläche
    490 cm2
    Gewicht je Lagermengeneinheit
    57.440 kg
    Mehr Informationen
  • WPR 120-60F
    Weitspannkabelrinne
    Höhe
    120 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    1.50 mm
    Streckenlast Steuerkabel
    0.88 kN/m
    Querschnittsfläche
    588 cm2
    Gewicht je Lagermengeneinheit
    63.720 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

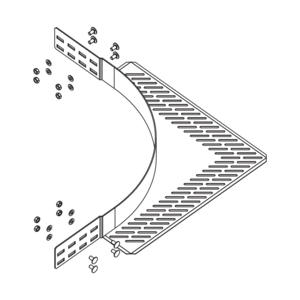

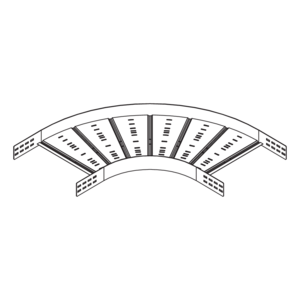

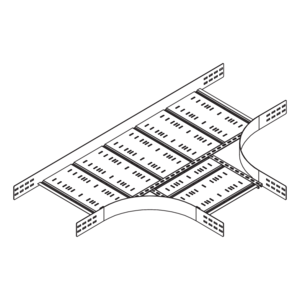

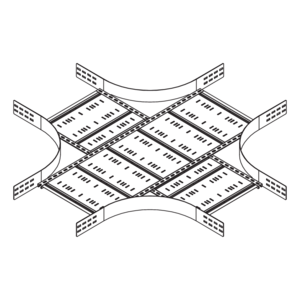

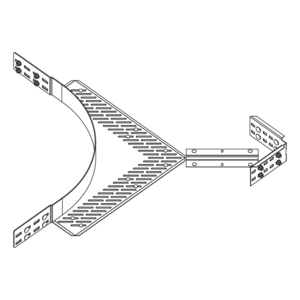

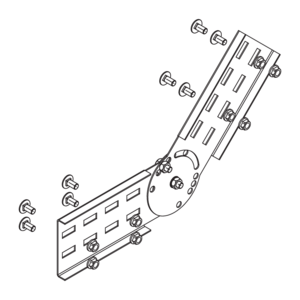

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

  • Weitspannkabelrinne WPR 100, 120, 150

    Kompaktübersicht

    PDF, 1 MB

    de
    Download

  • Elektrische Leitfähigkeit (WP/WPL 100)

    Zertifikat, geprüft nach DIN EN 61537 Pkt. 11.1

    PDF, 263 KB

    de en

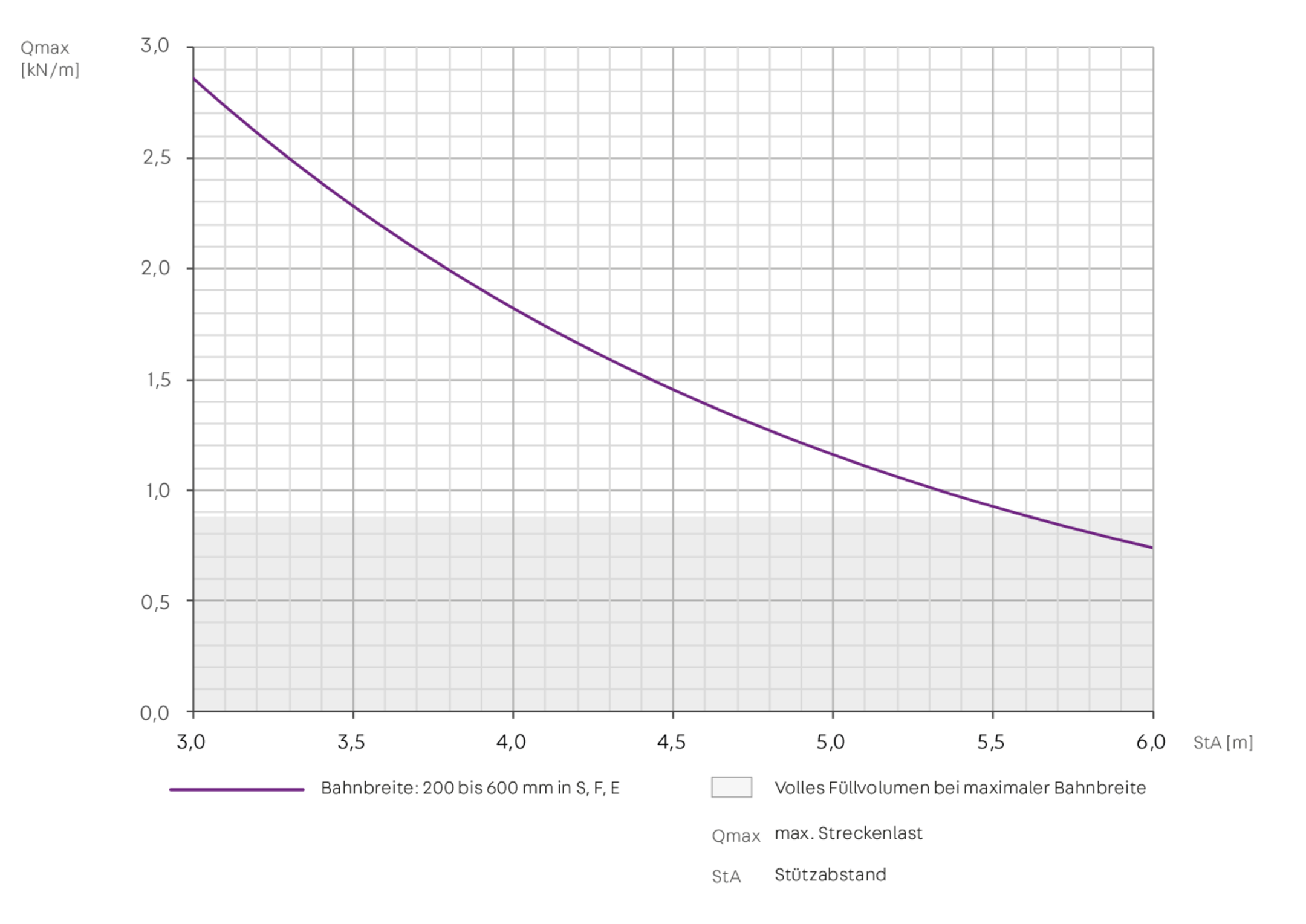

Belastungsdiagramm
