Art.-Nr. WLR 200-20F

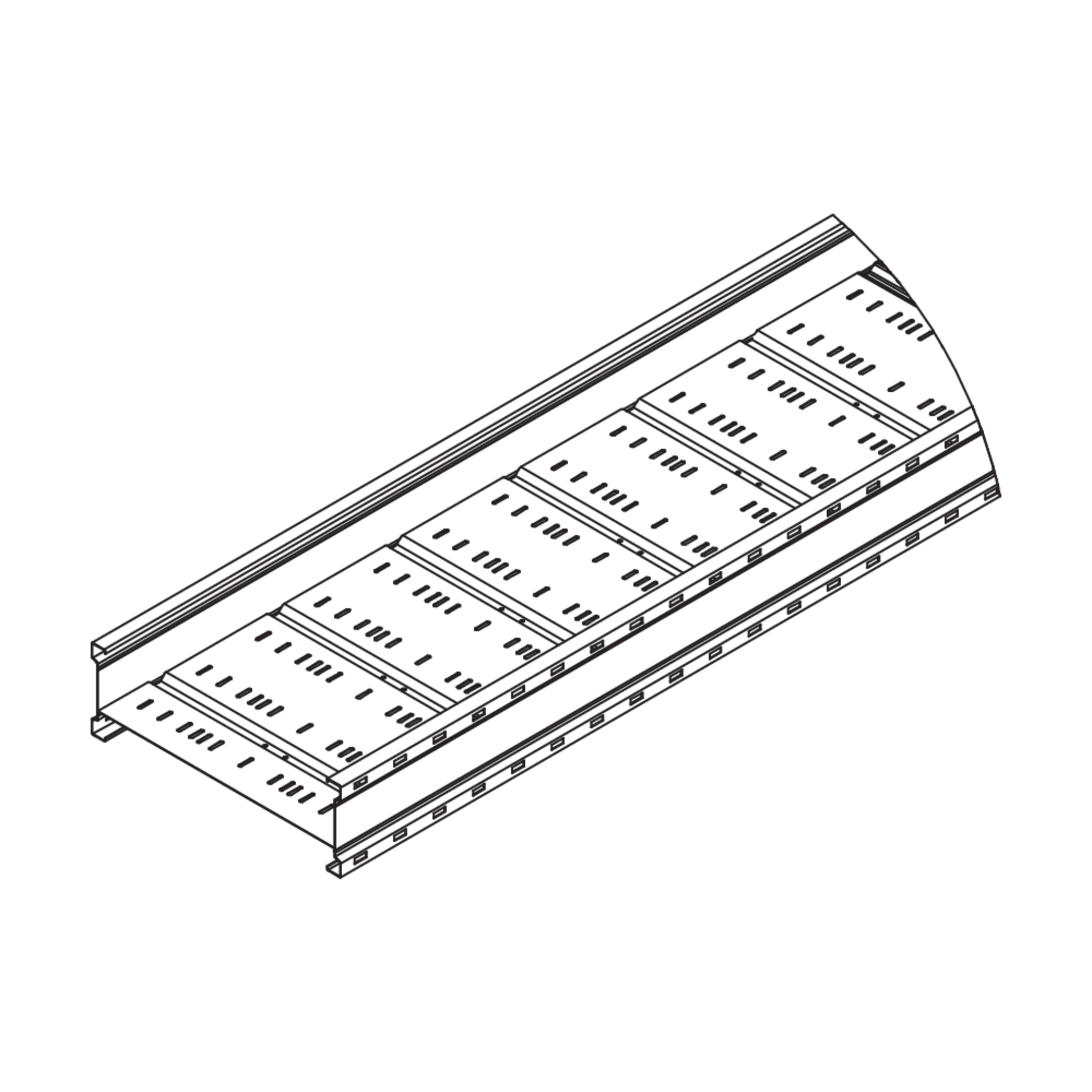

Weitspannkabelrinne

Weitspannkabelrinne, Höhe = 200 mm

Die Weitspannkabelrinnen WLR 200 haben eine Holmhöhe von 202 mm und eine Bahnbreite von 232 bis 632 mm. Sie sind in einer Standardlänge von 6000 mm erhältlich. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Die magnetische Schirmdämpfung beträgt ohne Deckel 23 dB und mit Deckel 30 dB.

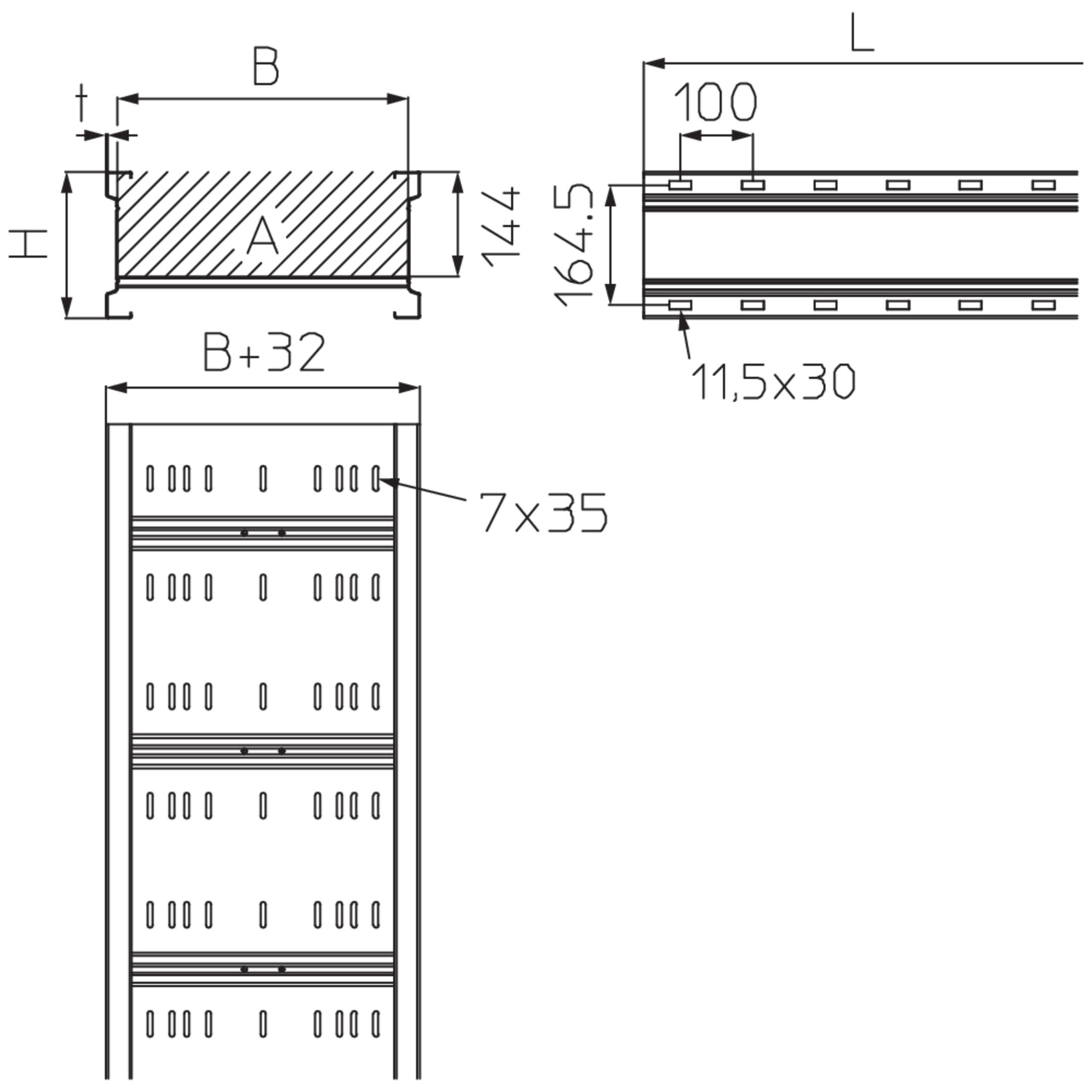

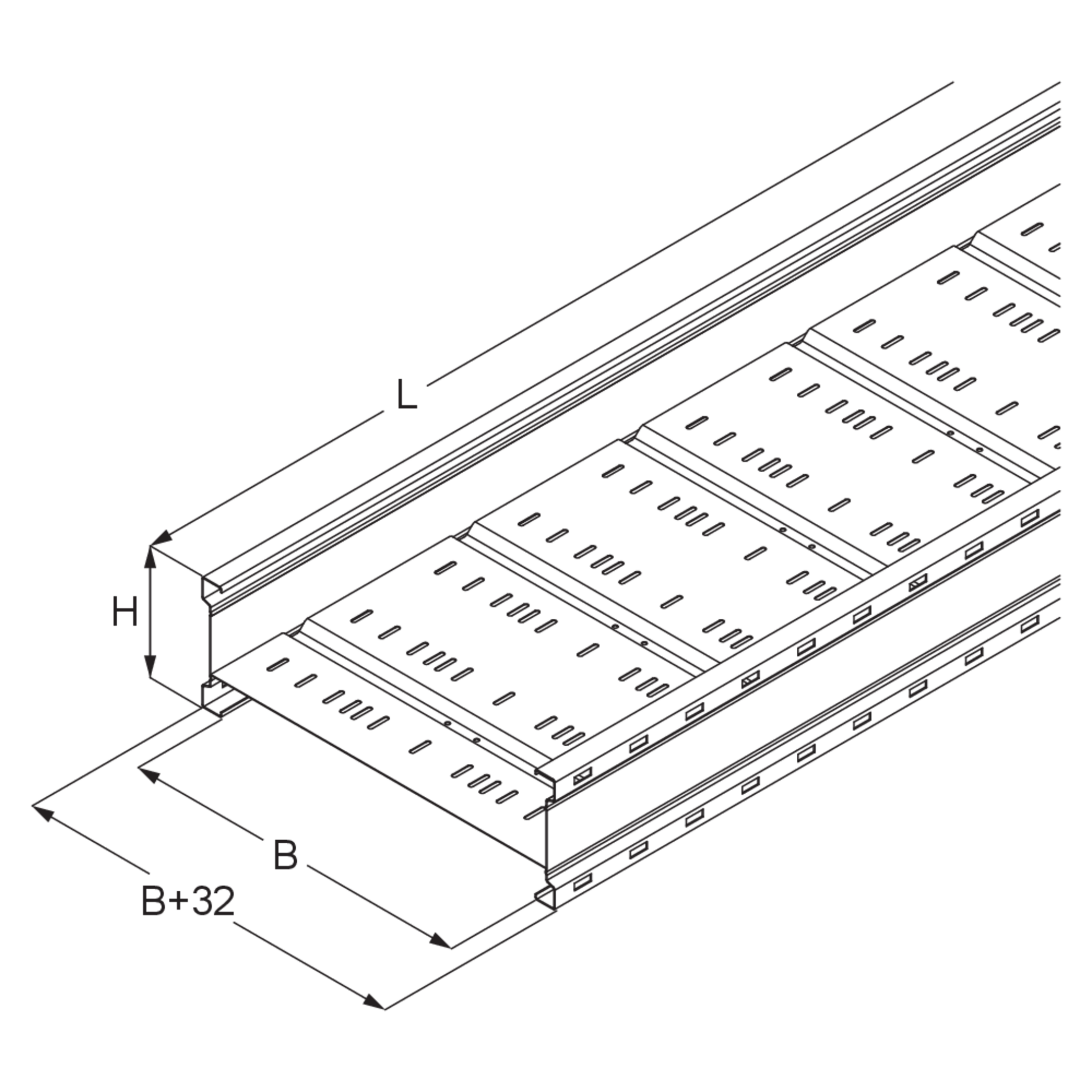

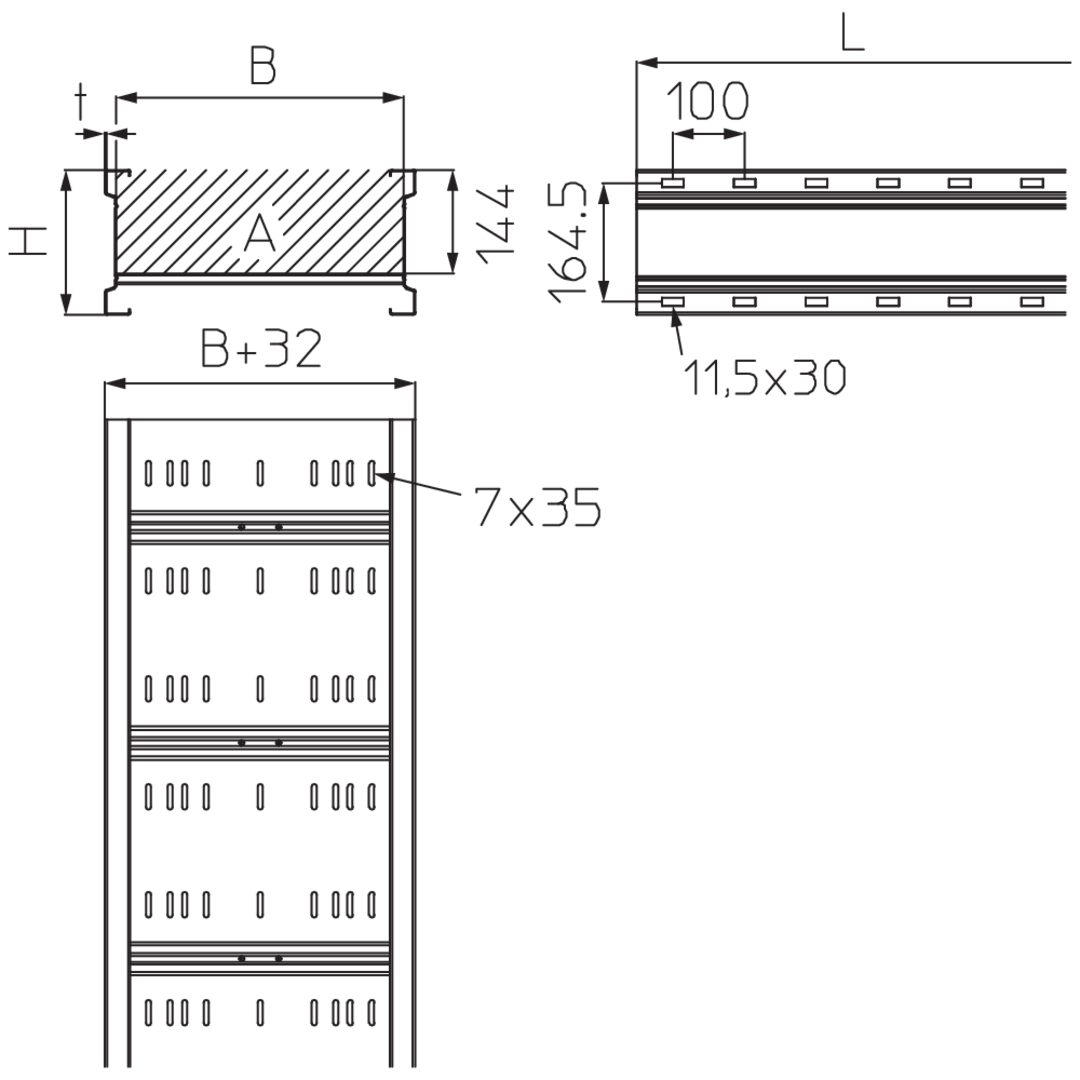

Art.-Nr.: WLR 200-20F
Höhe: 202 mm
Breite: 200 mm
Länge: 6000 mm
Materialstärke: 2,00 mm
Streckenlast Steuerkabel: 0,43 kN/m
Querschnittsfläche: 284 cm²
Gewicht je Lagermengeneinheit: 69,310 kg

Betreten verboten

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

WLR 200-20S
Weitspannkabelrinne
Höhe
202 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
0,43 kN/m
Querschnittsfläche
284 cm²
Gewicht je Lagermengeneinheit
64,730 kg
Mehr Informationen
WLR 200-30S
Weitspannkabelrinne
Höhe
202 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
0,64 kN/m
Querschnittsfläche
428 cm²
Gewicht je Lagermengeneinheit
70,420 kg
Mehr Informationen
WLR 200-40S
Weitspannkabelrinne
Höhe
202 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
0,86 kN/m
Querschnittsfläche
572 cm²
Gewicht je Lagermengeneinheit
76,290 kg
Mehr Informationen
WLR 200-50S
Weitspannkabelrinne
Höhe
202 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
1,07 kN/m
Querschnittsfläche
716 cm²
Gewicht je Lagermengeneinheit
82,150 kg
Mehr Informationen
WLR 200-60S
Weitspannkabelrinne
Höhe
202 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
1,29 kN/m
Querschnittsfläche
860 cm²
Gewicht je Lagermengeneinheit
88,020 kg
Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

WLR 200-20F
Weitspannkabelrinne
Höhe
202 mm
Breite
200 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
0,43 kN/m
Querschnittsfläche
284 cm²
Gewicht je Lagermengeneinheit
69,310 kg
Mehr Informationen
WLR 200-30F
Weitspannkabelrinne
Höhe
202 mm
Breite
300 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
0,64 kN/m
Querschnittsfläche
428 cm²
Gewicht je Lagermengeneinheit
75,390 kg
Mehr Informationen
WLR 200-40F
Weitspannkabelrinne
Höhe
202 mm
Breite
400 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
0,86 kN/m
Querschnittsfläche
572 cm²
Gewicht je Lagermengeneinheit
81,670 kg
Mehr Informationen
WLR 200-50F
Weitspannkabelrinne
Höhe
202 mm
Breite
500 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
1,07 kN/m
Querschnittsfläche
716 cm²
Gewicht je Lagermengeneinheit
87,950 kg
Mehr Informationen
WLR 200-60F
Weitspannkabelrinne
Höhe
202 mm
Breite
600 mm
Länge
6000 mm
Materialstärke
2,00 mm
Streckenlast Steuerkabel
1,29 kN/m
Querschnittsfläche
860 cm²
Gewicht je Lagermengeneinheit
94,230 kg
Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Zubehör

Downloads

de
en
**Weitspannsysteme, Technische Information**
Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör
PDF
Sprache wählenSprache wählen
**Weitspannsysteme, Technische Information**
Sprache für den Download wählen
Deutsch (4.10 MB)
Englisch (4.09 MB)

de
en
es
ru
**Kabeltragsysteme - Gesamtkatalog**
Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannkabelbahnen, Steigetrassen, Bodenkanäle, Kabelschellen, Kabeltragwannen, Schutzrohrsysteme, Schiffskabelleitern, Tragkonstruktionssysteme, Befestigungszubehör und mehr.
PDF
Sprache wählenSprache wählen
**Kabeltragsysteme - Gesamtkatalog**
Sprache für den Download wählen
Deutsch (139.01 MB)
Englisch (138.80 MB)
Spanisch (Kastilisch) (139.05 MB)
Russisch (145.14 MB)

de
**Weitspannkabelrinne WLR 200 - Kompaktübersicht**

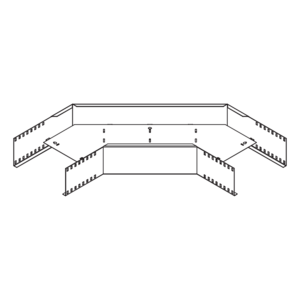

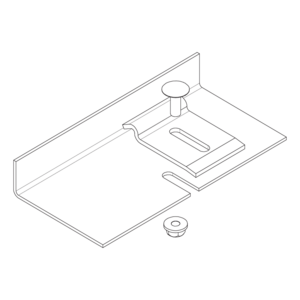

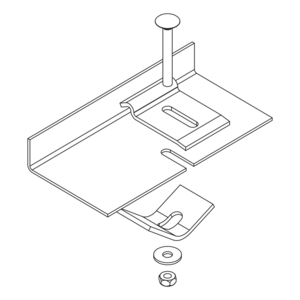

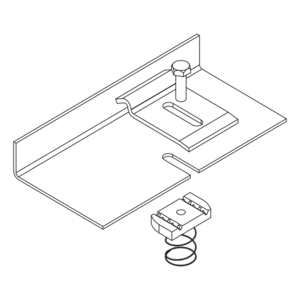

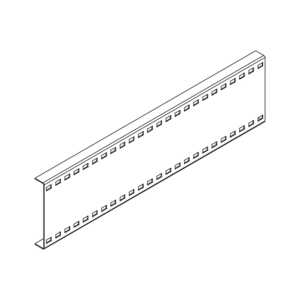

Kompaktübersicht für Weitspannkabelrinnen und Zubehör: WLR, WLRB, WLRA, WLRK, WLV, WTR, WLHS, WLKL, EBW, WLD
PDF (670.09 KB)
DownloadDownload

de
en
**VDE Zertifikat 329860-TL7-1 Kabeltragsysteme**
Zertifikat für Gitterbahn G 50-30, G 50-40; Kabelrinne RG 60-30, RGS 60-30, R 60-30; Kabelleiter LGG 60-30; Weitspannkabelrinnen WPR 120-30; Weitspannkabelleitern WLR 200-30, WPL 150-30
PDF
Sprache wählenSprache wählen
**VDE Zertifikat 329860-TL7-1 Kabeltragsysteme**
Sprache für den Download wählen
Deutsch (3.19 MB)
Englisch (3.19 MB)

Preisliste 2026 Ausbau (Excel)

Gültig ab 1. Februar 2026

ZIP

Sprache wählenSprache wählen

BIM- und CAD-Daten

BIM Daten Weitspannbahnen (Revit)

BIM-Daten

ZIP (12.34 MB)

DownloadDownload

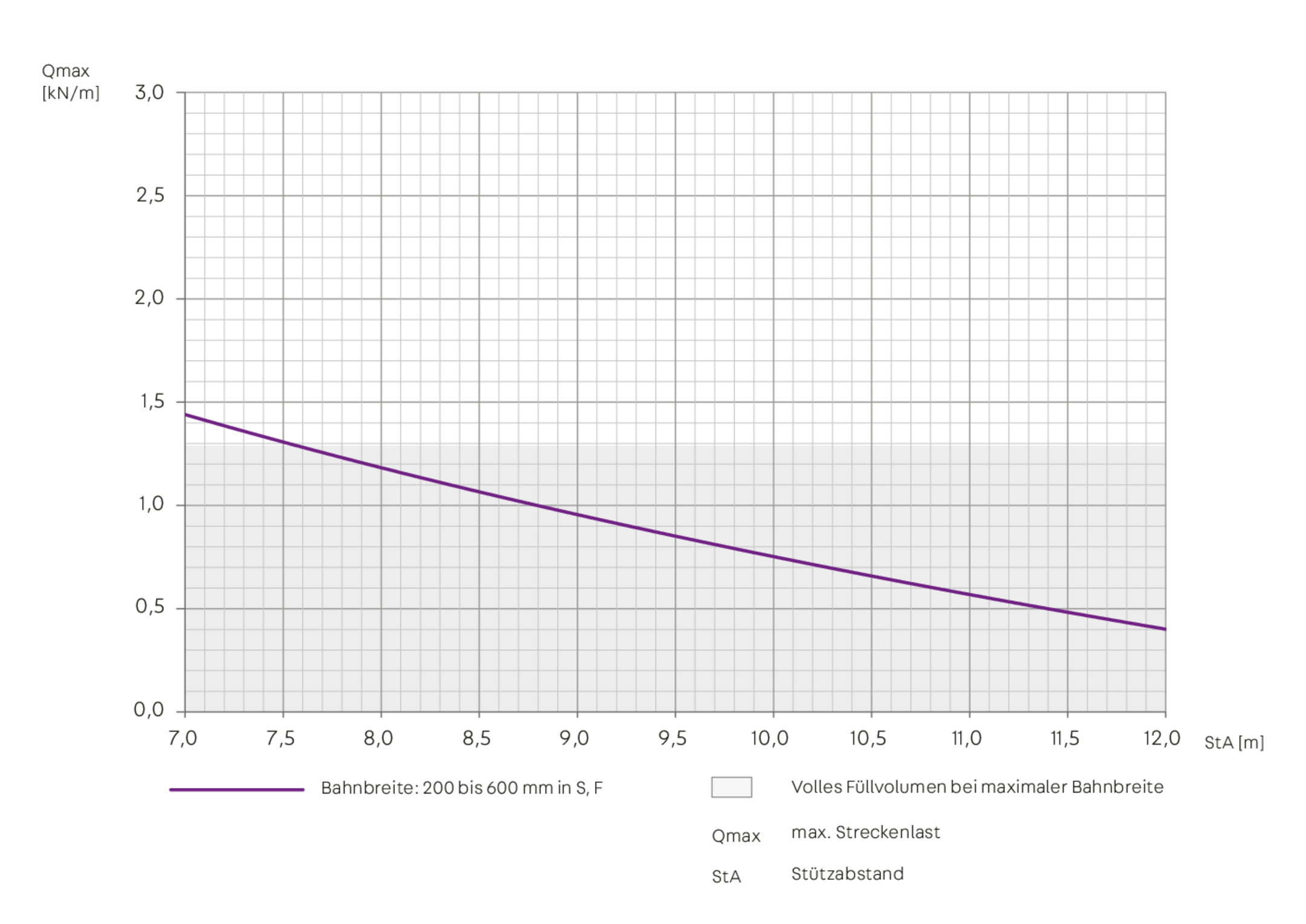

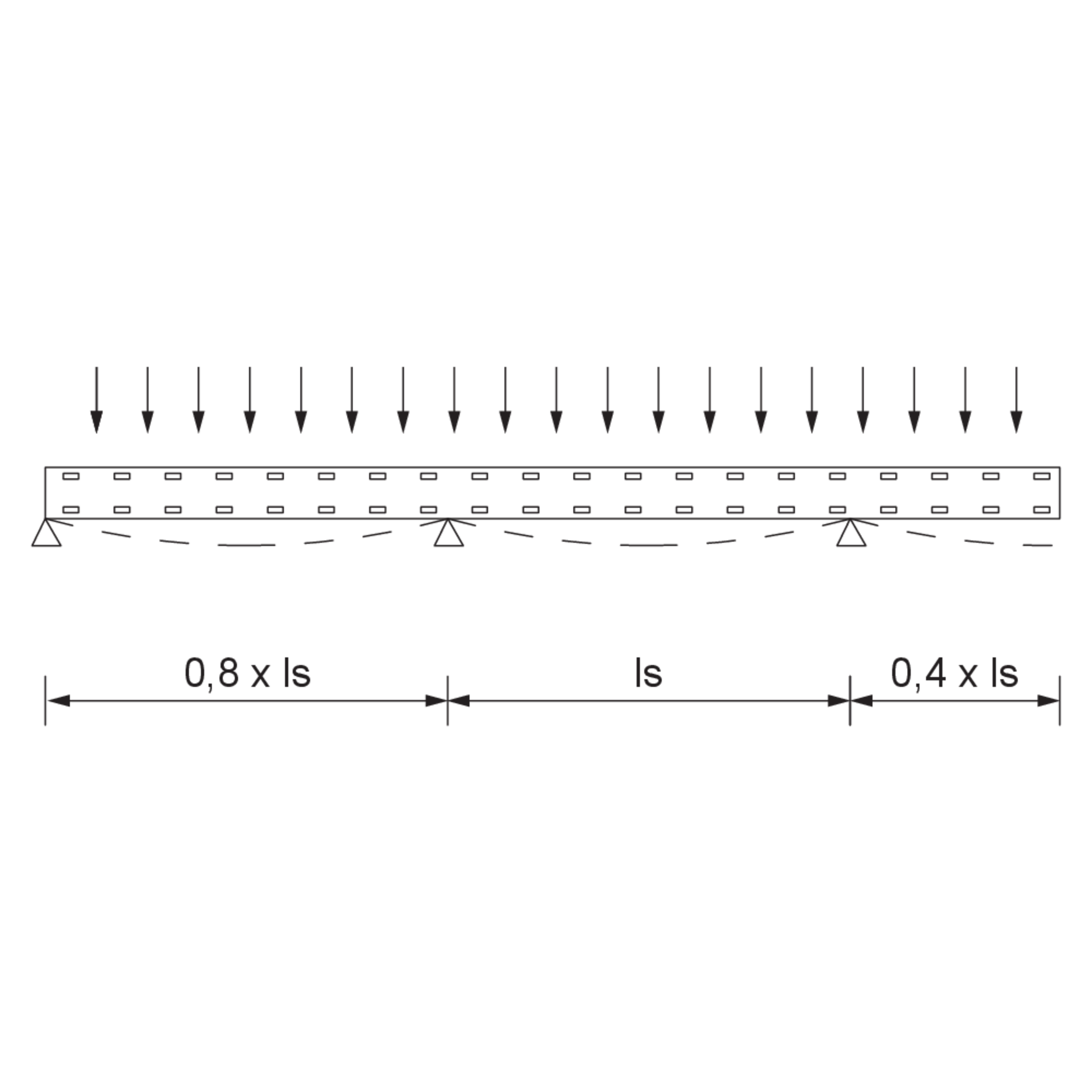

Belastungsdiagramm

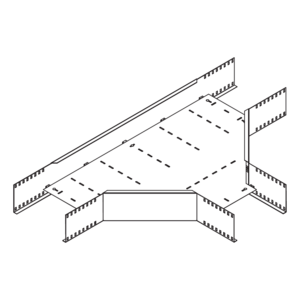

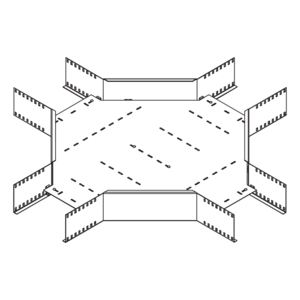

Inklusivzubehör
