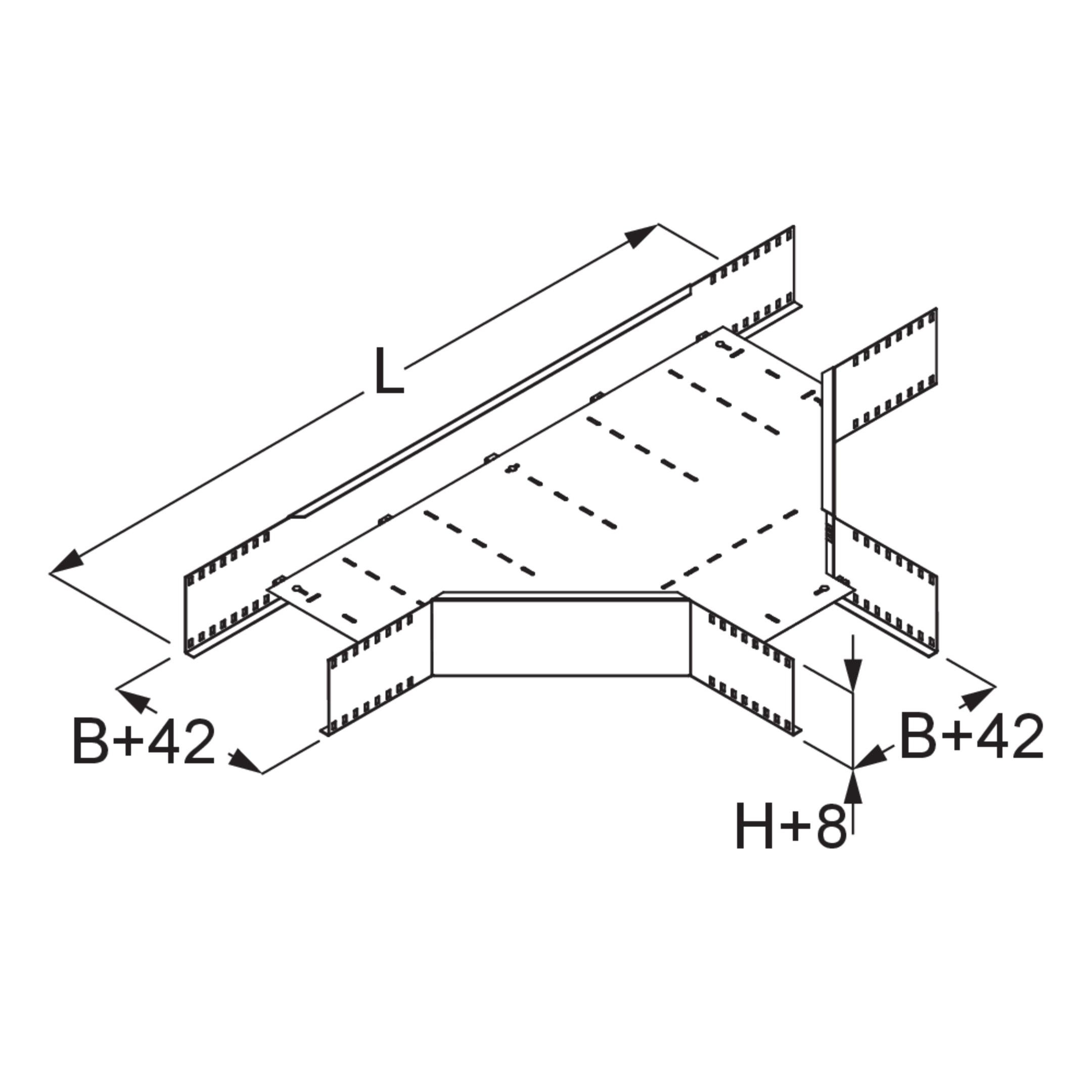

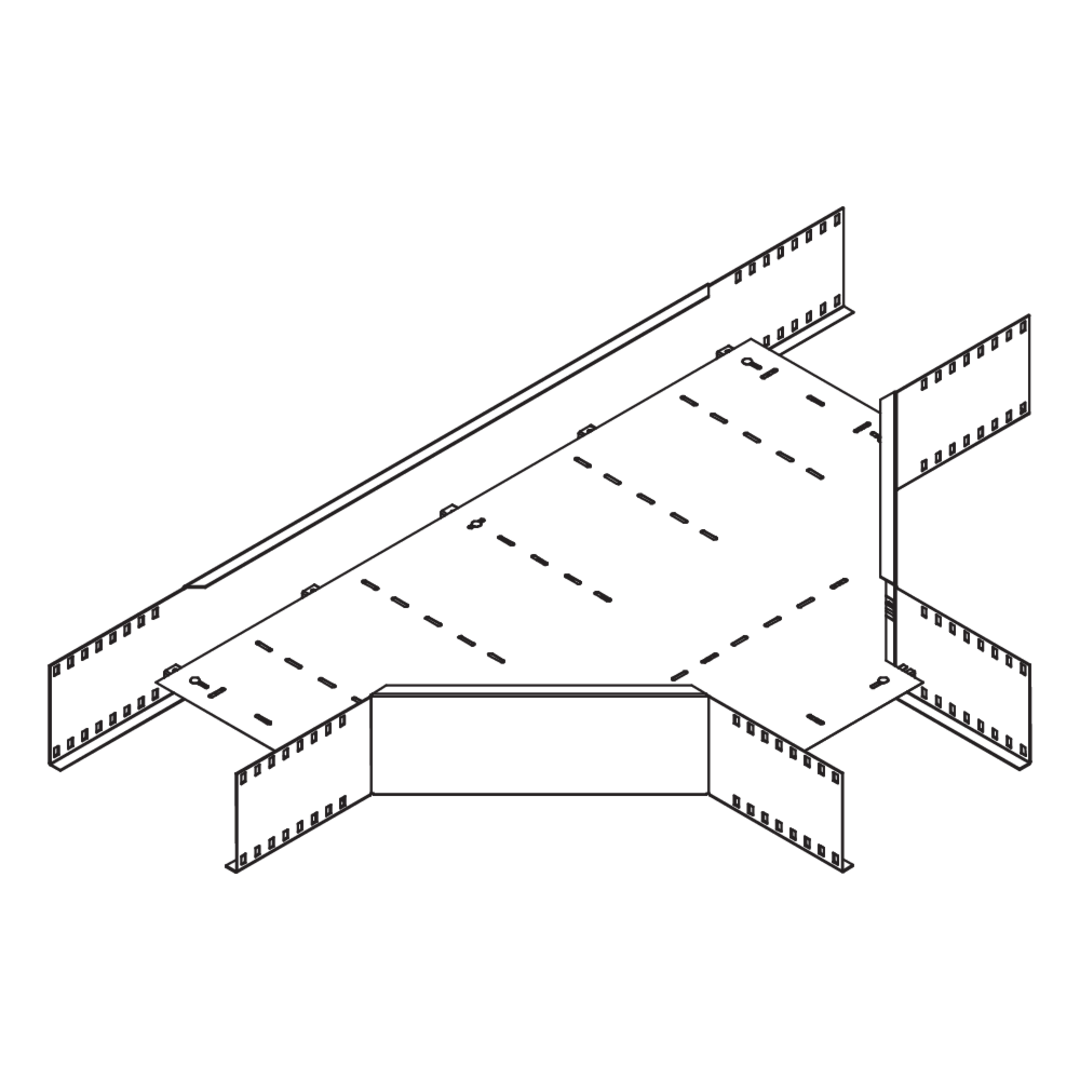

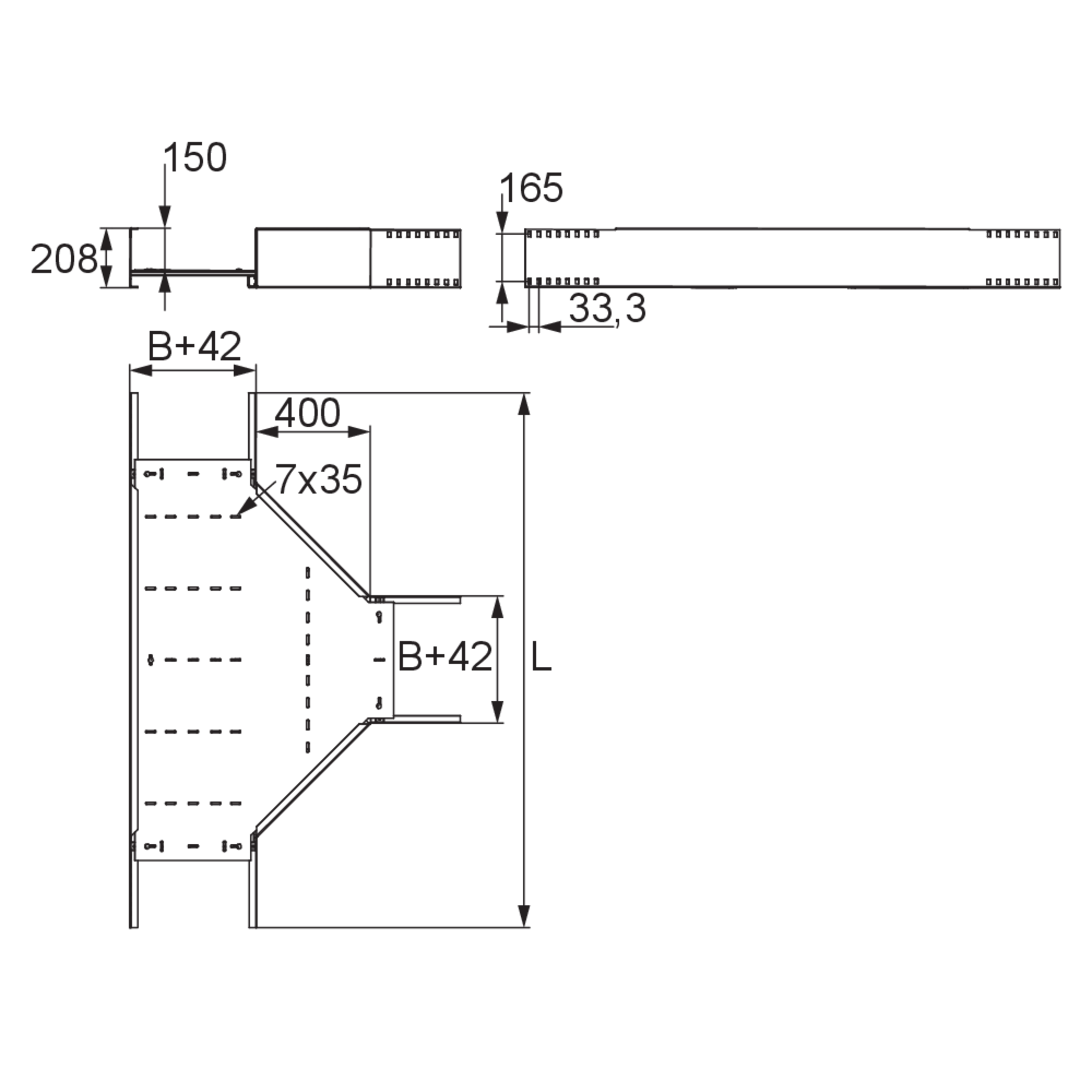

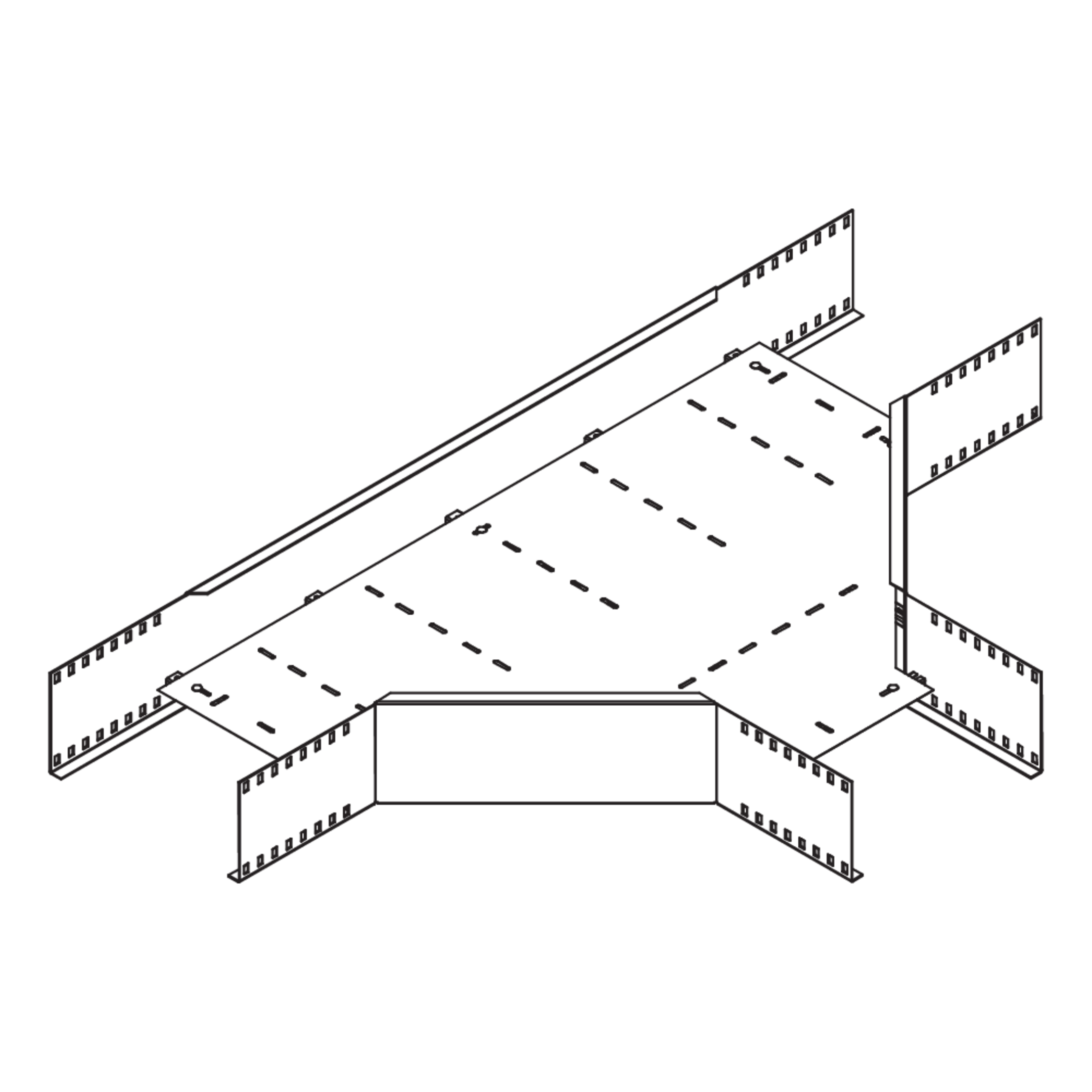

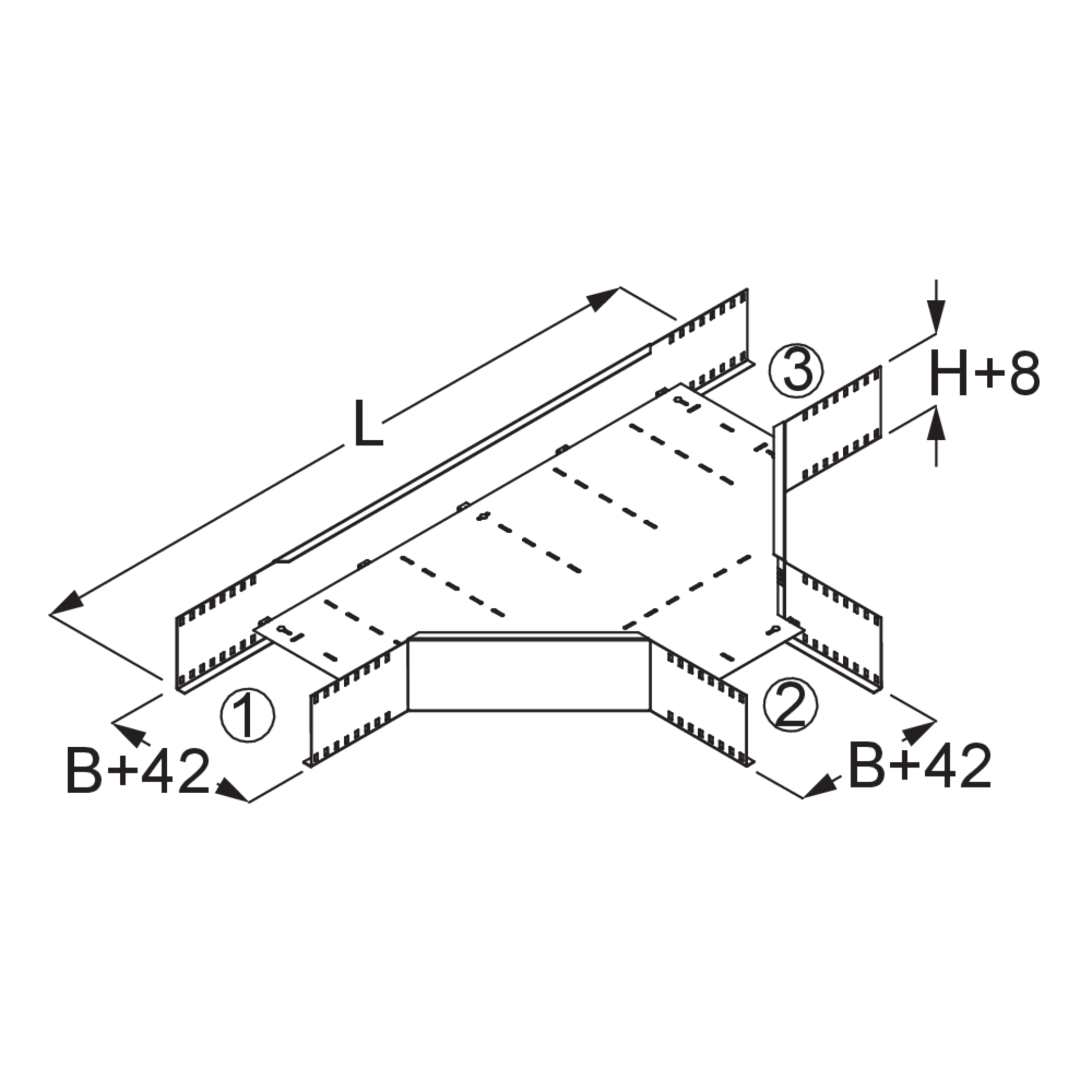

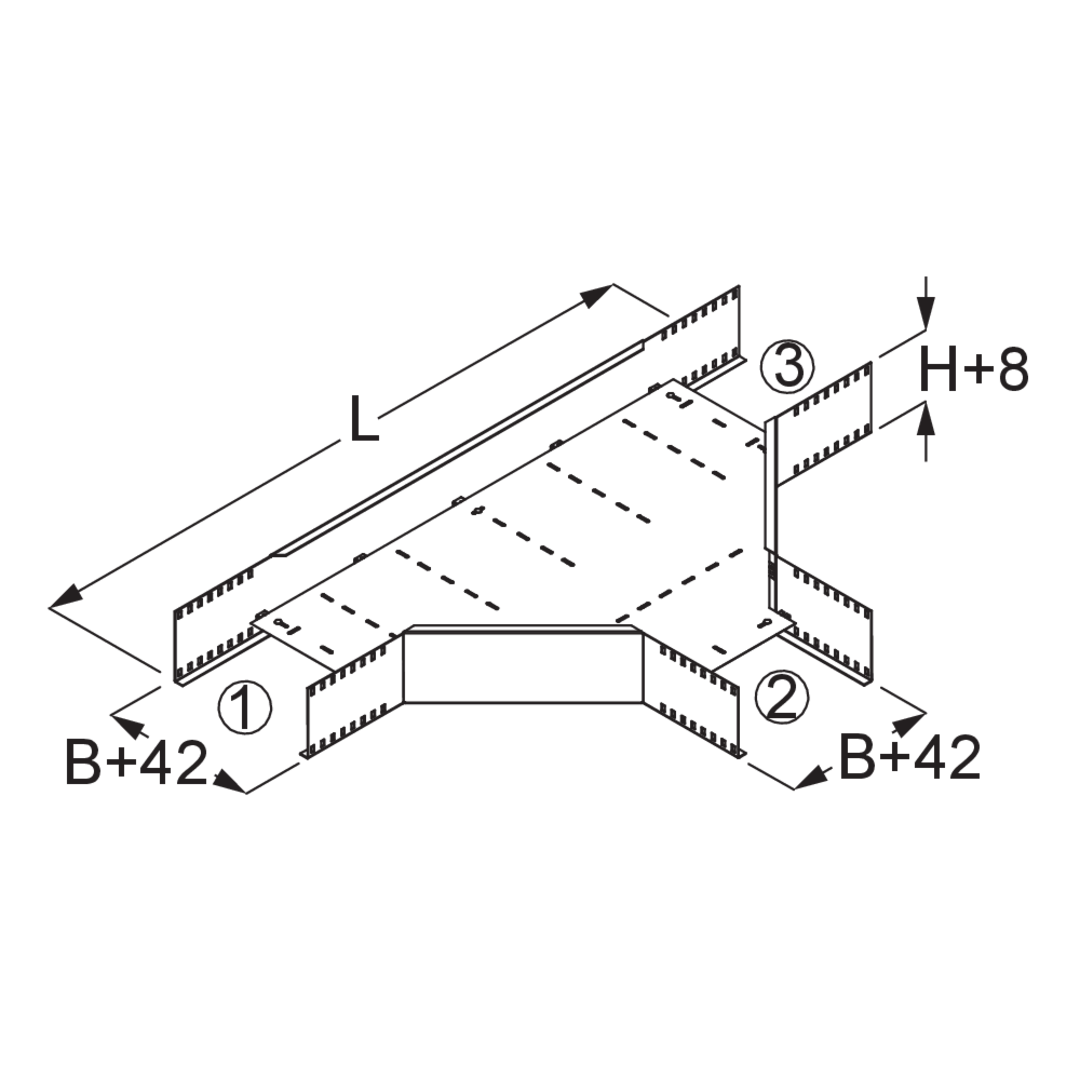

WLRA 200

Weitspannkabelrinnen-Abzweig, Höhe = 208 mm

Der T-förmige Weitspannkabelrinnen-Abzweig WLRA 200 mit integrierten Seitenverbindern ermöglicht Richtungsänderungen der Kabelführung in Form eines Abzweigs. Er eignet sich für Weitspannkabelrinnen WLR 200 und weist Breiten von 200 bis 600 mm auf. Er wird zwischen zwei Weitspannkabelrinnen eingesetzt. Anschließend lässt sich die Anschlussrinne mit einem Bodenverbinder VB einschieben. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

G

Gewicht je Lagermengeneinheit
  • WLRA 200-20F
    Weitspannrinnenabzweig
    Höhe
    208 mm
    Breite
    237 mm
    Länge
    1667 mm
    Gewicht je Lagermengeneinheit
    26.666 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRA 200-30F
    Weitspannrinnenabzweig
    Höhe
    208 mm
    Breite
    337 mm
    Länge
    1767 mm
    Gewicht je Lagermengeneinheit
    29.006 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRA 200-40F
    Weitspannrinnenabzweig
    Höhe
    208 mm
    Breite
    437 mm
    Länge
    1867 mm
    Gewicht je Lagermengeneinheit
    31.536 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRA 200-50F
    Weitspannrinnenabzweig
    Höhe
    208 mm
    Breite
    537 mm
    Länge
    1967 mm
    Gewicht je Lagermengeneinheit
    34.636 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRA 200-60F
    Weitspannrinnenabzweig
    Höhe
    208 mm
    Breite
    637 mm
    Länge
    2067 mm
    Gewicht je Lagermengeneinheit
    37.416 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht eine horizontale Richtungsänderung der Kabelführung in Form eines Abzweigs
  • Kabelschonende Führung

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung

    PDF, 2 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

BIM- und CAD-Daten

  • BIM Daten Weitspannbahnen (Revit)

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP, 12 MB

    de
    Download

Inklusivzubehör
