WLV 200

Weitspannkabelbahnen-Verbinder, Höhe = 200 mm

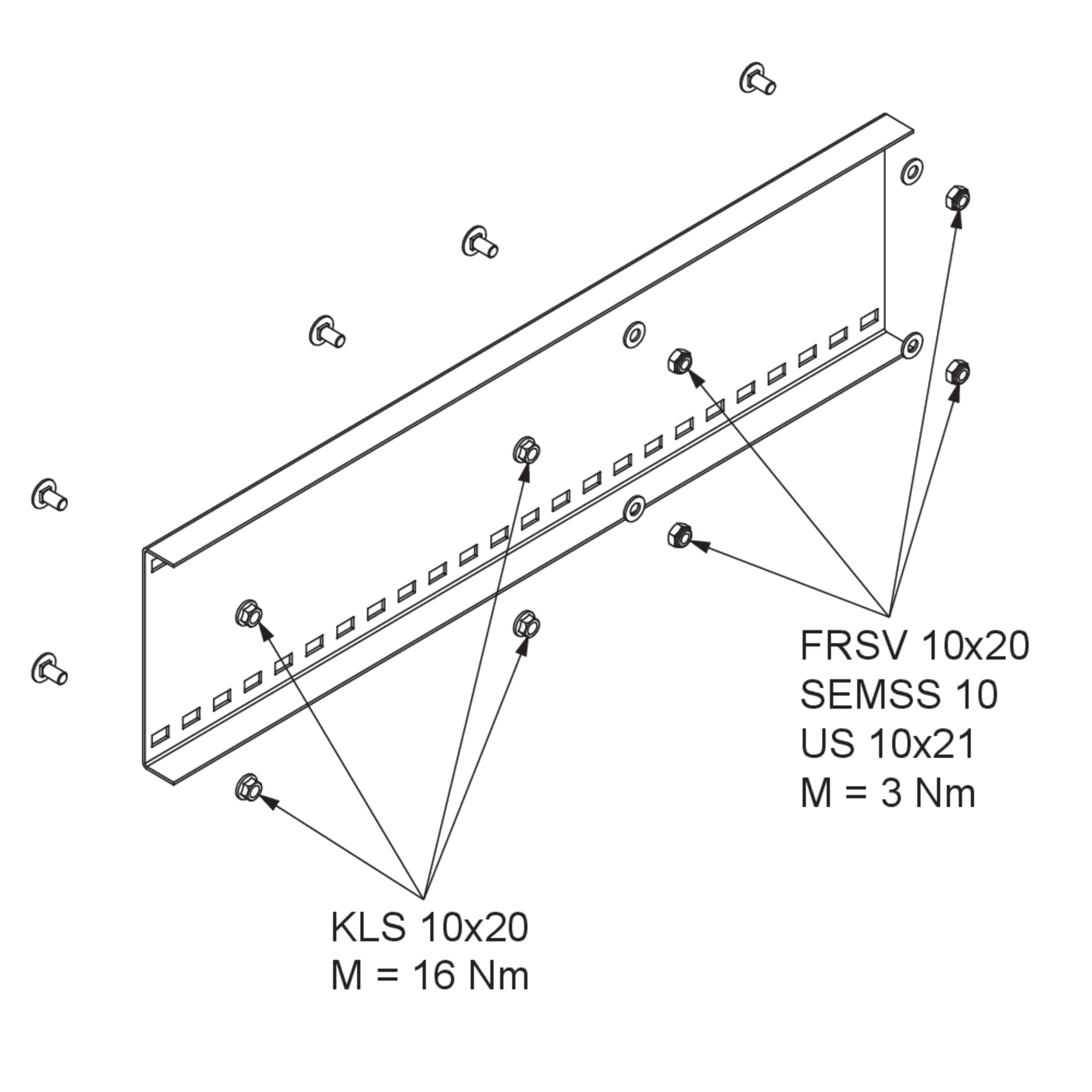

Mithilfe der Weitspann-Verbinder WLV 200 lassen sich Weitspannkabelbahnen 200 miteinander verbinden. Zum Ausgleich der Wärmeausdehnung wird eine Seite des Verbinders als Loslager montiert. Hierbei sind die vorgegebenen Drehmomente zu berücksichtigen. Die andere Seite des Verbinders wird als Festlager ausgebildet. Zwischen den Kabelbahnen muss ein Mindestabstand von 4 mm eingehalten werden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Kontakt aufnehmenDatenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

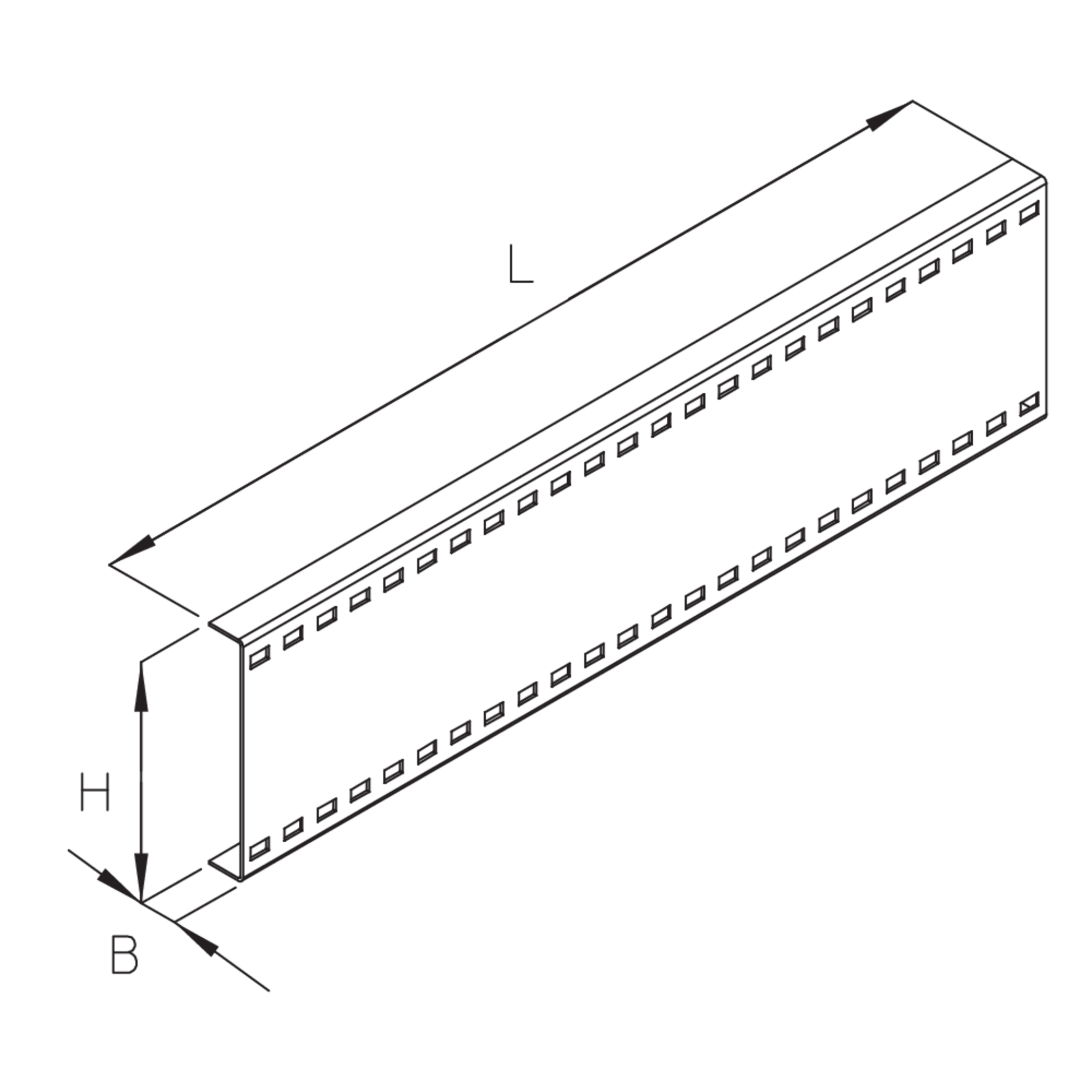

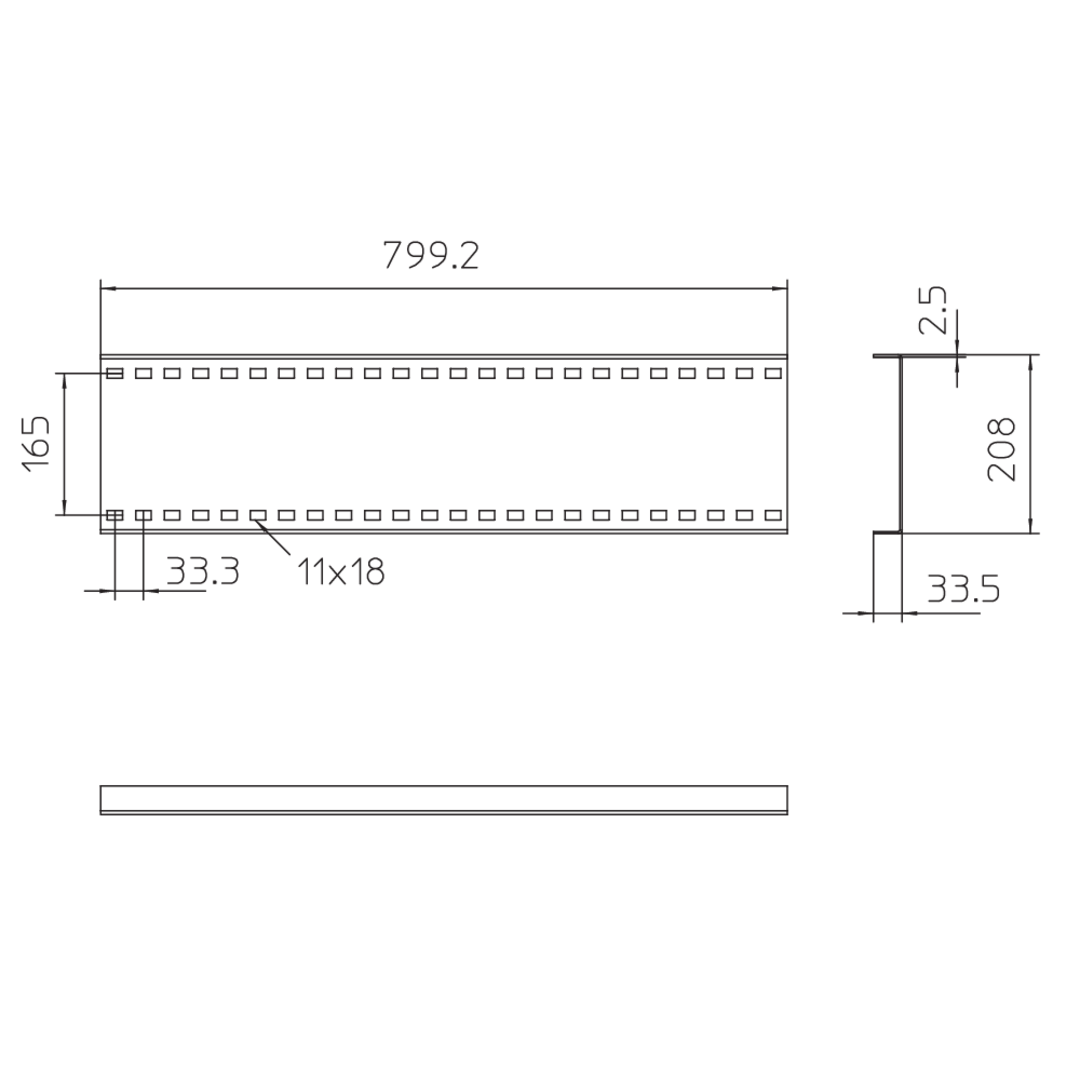

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WLV 200S
    Weitspannkabelbahnen-Verbinder
    Höhe
    208 mm
    Breite
    34 mm
    Länge
    800 mm
    Materialstärke
    2,50 mm
    Gewicht je Lagermengeneinheit
    4,143 kg
    Inklusivzubehör
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

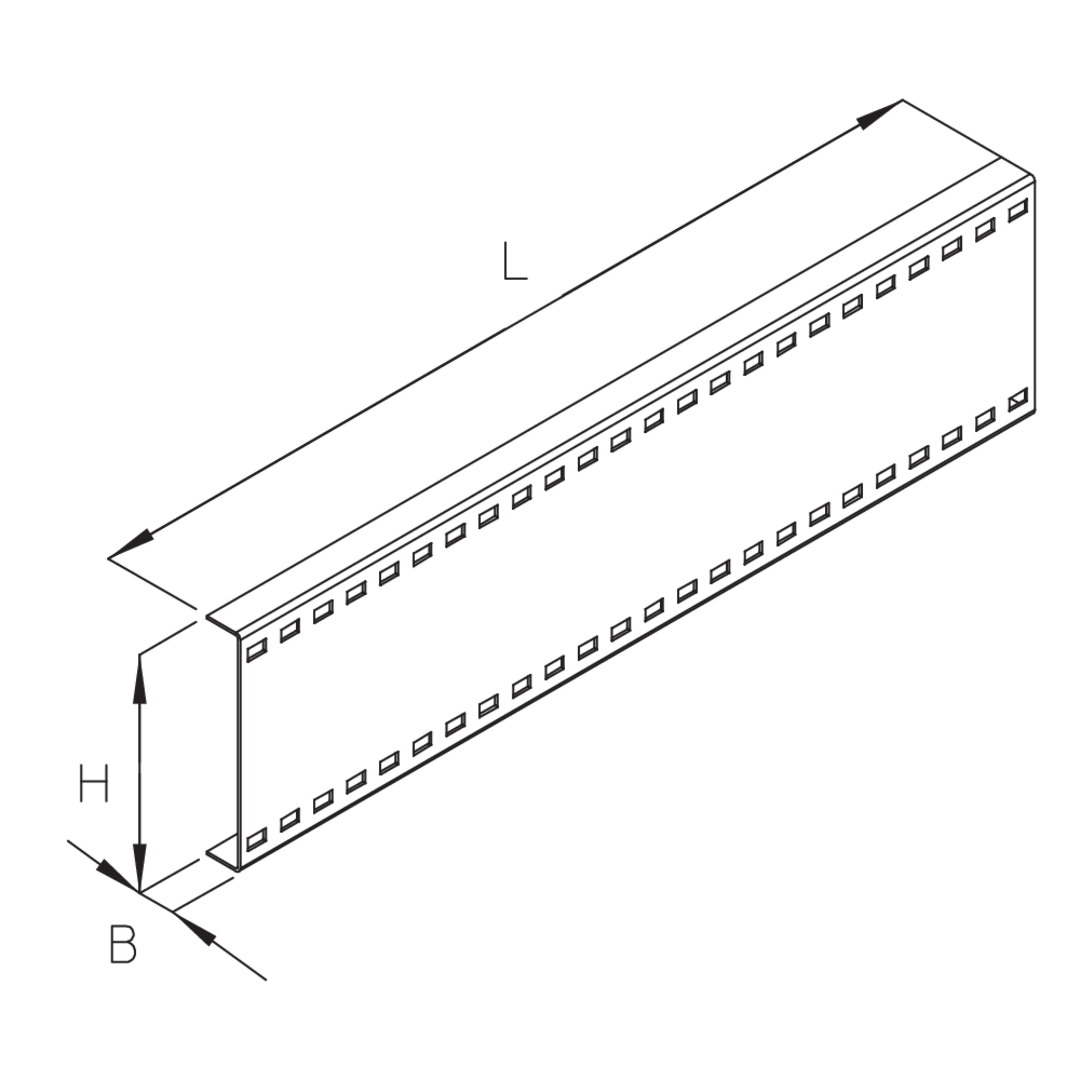

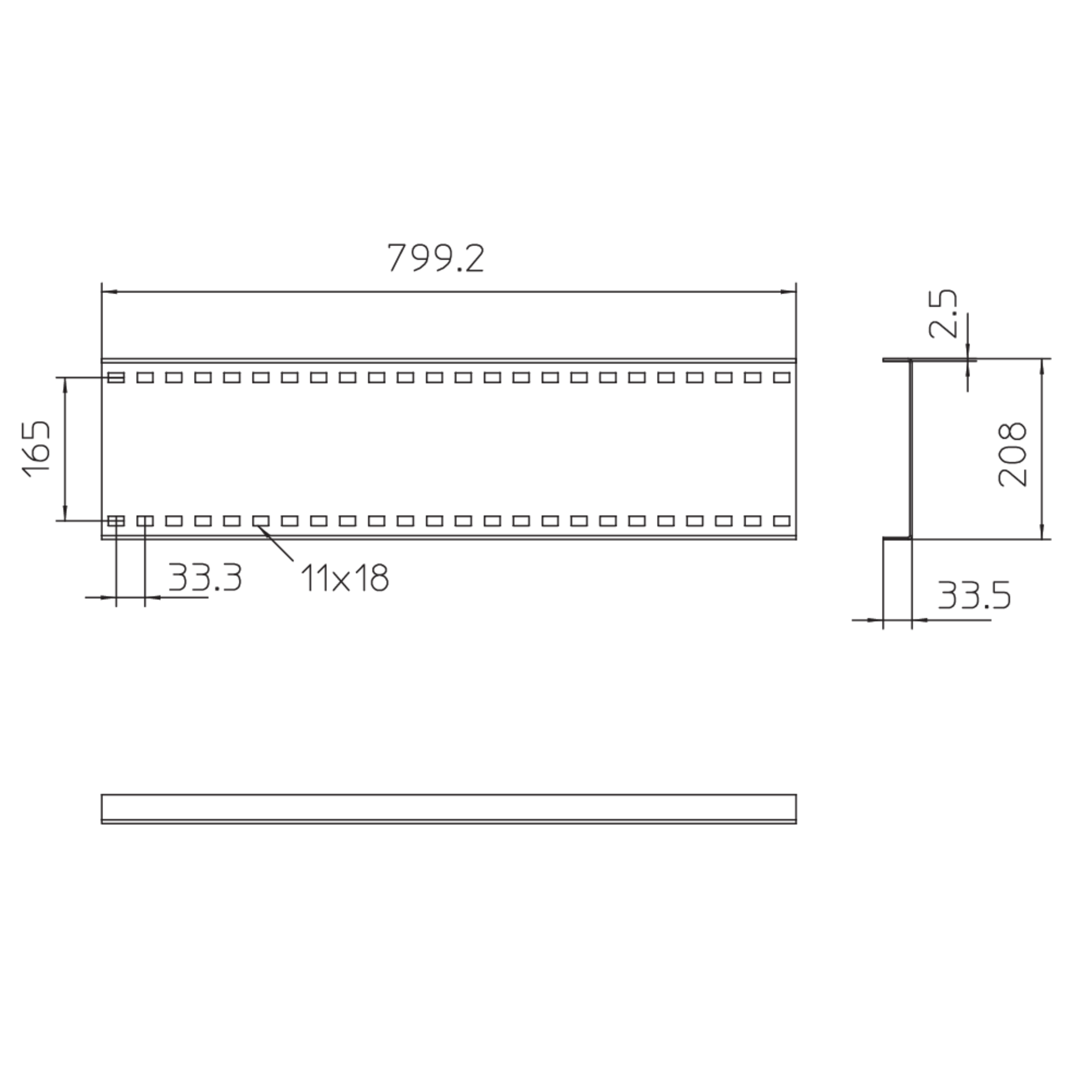

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

G

Gewicht je Lagermengeneinheit

Inklusivzubehör
  • WLV 200F
    Weitspannkabelbahnen-Verbinder
    Höhe
    208 mm
    Breite
    34 mm
    Länge
    800 mm
    Materialstärke
    2,50 mm
    Gewicht je Lagermengeneinheit
    4,349 kg
    Inklusivzubehör
    Mehr Informationen

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

Downloads

    • de

    • en

    Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF

    Sprache wählenSprache wählen

    Weitspannsysteme, Technische Information

    Sprache für den Download wählen

    • de

    Weitspannkabelleitern WPL, Montageanleitung

    Montageanleitung für WPL, WPHS, WPV, WPLB, WPLA, WPLF, WPLS, WPVH, WPVV, WPLAA, WPD, WPBD, WPAD, WPKD, WPFDKA, WPLAB, WPKAB WPTR

    PDF (2.01 MB)

    DownloadDownload

    • de

    Weitspannkabelrinnen WPR, Montageanleitung

    Montageanleitung fur WPR, WPHS, WPV, WPRB, WPRA, WPREB, WPVH, WPVV, WPRAA, WPD, WPBD, WPAD, WPKD, WPFDKA, WPREB, WPTR

    PDF (1.75 MB)

    DownloadDownload

    • de

    • en

    • ru

    Preisliste 2026 Ausbau

    Gültig ab 1. Februar 2026

    PDF

    Sprache wählenSprache wählen

    Preisliste 2026 Ausbau

    Sprache für den Download wählen

    • de

    • en

    Preisliste 2026 Ausbau (Excel)

    Gültig ab 1. Februar 2026

    ZIP

    Sprache wählenSprache wählen

    Preisliste 2026 Ausbau (Excel)

    Sprache für den Download wählen

BIM- und CAD-Daten

    BIM Daten Weitspannbahnen (Revit)

    BIM-Daten

    ZIP (12.34 MB)

    DownloadDownload

Inklusivzubehör
