WLR 200

Weitspannkabelrinne, Höhe = 200 mm

Die Weitspannkabelrinnen WLR 200 haben eine Holmhöhe von 202 mm und eine Bahnbreite von 232 bis 632 mm. Sie sind in einer Standardlänge von 6000 mm erhältlich. Die Weitspann-Holmstützen sind zur Befestigung auf der Unterkonstruktion zu verwenden. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Betreten verboten
Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, band-/sendzimirverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • WLR 200-20S
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    0.43 kN/m
    Querschnittsfläche
    284 cm2
    Gewicht je Lagermengeneinheit
    64.730 kg
    Mehr Informationen
  • WLR 200-30S
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    0.64 kN/m
    Querschnittsfläche
    428 cm2
    Gewicht je Lagermengeneinheit
    70.420 kg
    Mehr Informationen
  • WLR 200-40S
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    0.86 kN/m
    Querschnittsfläche
    572 cm2
    Gewicht je Lagermengeneinheit
    76.290 kg
    Mehr Informationen
  • WLR 200-50S
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    1.07 kN/m
    Querschnittsfläche
    716 cm2
    Gewicht je Lagermengeneinheit
    82.150 kg
    Mehr Informationen
  • WLR 200-60S
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    1.29 kN/m
    Querschnittsfläche
    860 cm2
    Gewicht je Lagermengeneinheit
    88.020 kg
    Mehr Informationen

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

t

Materialstärke

QSK

Streckenlast Steuerkabel

A

Querschnittsfläche

G

Gewicht je Lagermengeneinheit
  • WLR 200-20F
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    200 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    0.43 kN/m
    Querschnittsfläche
    284 cm2
    Gewicht je Lagermengeneinheit
    69.310 kg
    Mehr Informationen
  • WLR 200-30F
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    300 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    0.64 kN/m
    Querschnittsfläche
    428 cm2
    Gewicht je Lagermengeneinheit
    75.390 kg
    Mehr Informationen
  • WLR 200-40F
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    400 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    0.86 kN/m
    Querschnittsfläche
    572 cm2
    Gewicht je Lagermengeneinheit
    81.670 kg
    Mehr Informationen
  • WLR 200-50F
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    500 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    1.07 kN/m
    Querschnittsfläche
    716 cm2
    Gewicht je Lagermengeneinheit
    87.950 kg
    Mehr Informationen
  • WLR 200-60F
    Weitspannkabelrinne
    Höhe
    202 mm
    Breite
    600 mm
    Länge
    6000 mm
    Materialstärke
    2.00 mm
    Streckenlast Steuerkabel
    1.29 kN/m
    Querschnittsfläche
    860 cm2
    Gewicht je Lagermengeneinheit
    94.230 kg
    Mehr Informationen

Details

  • Betreten verboten

Ausschreibungstexte

Ausschreiben.de

Ausschreibungstext zu diesem Produkt

Link öffnen
Heinze.de

Ausschreibungstext zu diesem Produkt

Link öffnen

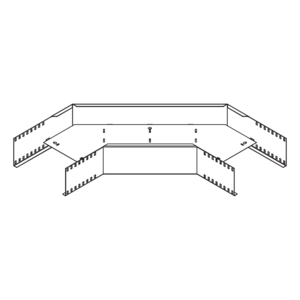

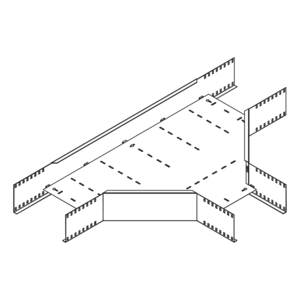

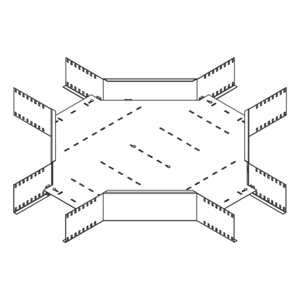

Zubehör

Downloads

  • Ausbau Preisliste 2025

    Gültig ab 1. Februar 2025, aktualisierte Version vom 27.01.2025.

    PDF, 46 MB

    de en

  • Kabelbahnen - Gesamtkatalog

    Katalog für Kabelrinnen, Gitterbahnen, Kabelleitern, Weitspannsysteme, Steigetrassen und mehr.

    PDF, 29 MB

    de
    Download

  • Weitspannsysteme, Technische Information

    Technische Information für Weitspannkabelrinnen WPR, WLR, Weitspannkabelleitern WPL, WL und Zubehör

    PDF, 4 MB

    de en

  • Weitspannkabelrinne WLR 200

    Kompaktübersicht

    PDF, 670 KB

    de
    Download

Belastungsdiagramm

Inklusivzubehör
