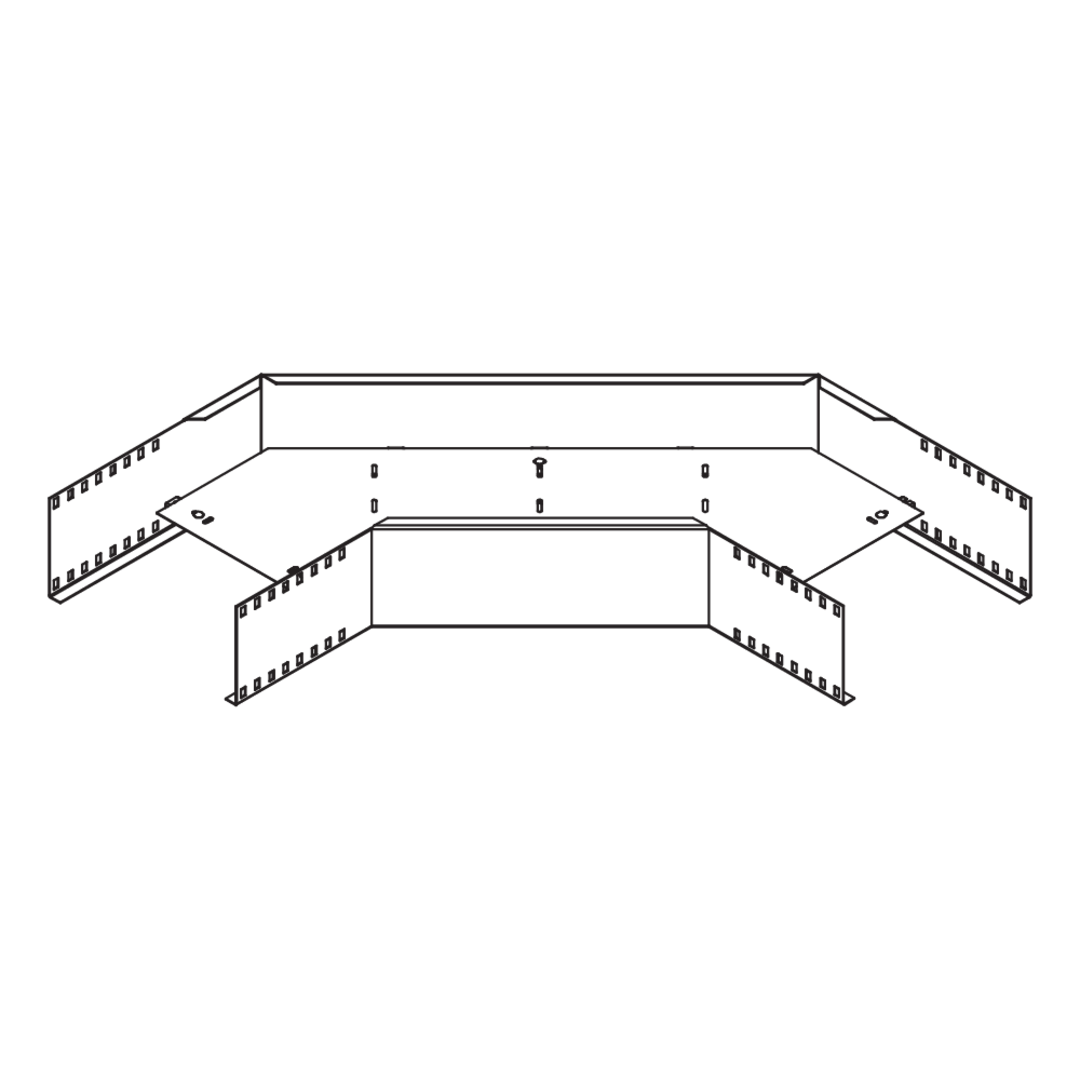

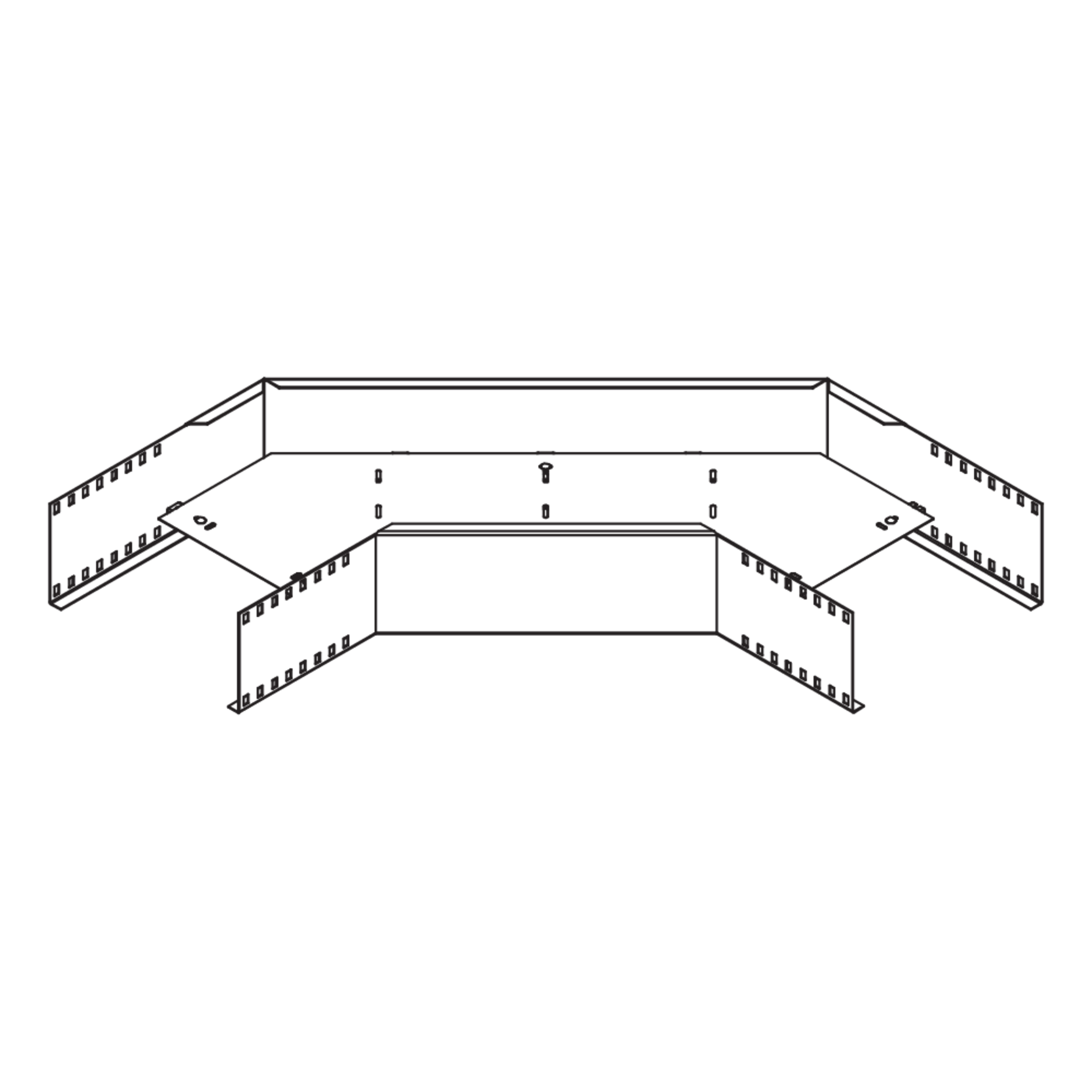

WLRB 200

Weitspannkabelrinnen-Bogen, Höhe = 204 mm

Die Weitspannkabelrinnen-Bögen WLRB 200 mit integrierten Verbindern ermöglichen horizontale Richtungsänderungen der Kabelführung um 90°. Sie eignen sich für Weitspannkabelrinnen WLR 200 und weisen Breiten von 200 bis 600 mm auf. Der Bogen wird mit einem Bodenverbinder VB in die Weitspannkabelrinne eingeschoben und verschraubt. Anschließend wird die Anschlussrinne am Bogen montiert. Verschiedene Materialien und Oberflächen sorgen dafür, dass die Korrosionsschutzerfordernisse unterschiedlichster Anwendungsgebiete erfüllt werden.

Die magnetische Schirmdämpfung beträgt ohne Deckel 27 dB und mit Deckel 34 dB.

Kontakt aufnehmen Datenblatt herunterladen

Varianten

Stahl, stück-/tauchfeuerverzinkt

Artikel

H

Höhe

B

Breite

L

Länge

Richtung

Richtungsänderung

W

Winkel

G

Gewicht je Lagermengeneinheit
  • WLRB 200-20F
    Weitspannkabelleiter-Bogen
    Höhe
    200 mm
    Breite
    200 mm
    Länge
    952 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    16.560 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRB 200-30F
    Weitspannkabelleiter-Bogen
    Höhe
    200 mm
    Breite
    300 mm
    Länge
    1052 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    18.830 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRB 200-40F
    Weitspannkabelleiter-Bogen
    Höhe
    200 mm
    Breite
    400 mm
    Länge
    1152 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    20.530 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRB 200-50F
    Weitspannkabelleiter-Bogen
    Höhe
    200 mm
    Breite
    500 mm
    Länge
    1252 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    22.800 kg
    Inklusivzubehör
    Mehr Informationen
  • WLRB 200-60F
    Weitspannkabelleiter-Bogen
    Höhe
    200 mm
    Breite
    600 mm
    Länge
    1352 mm
    Richtungsänderung
    Horizontal
    Winkel
    90°
    Gewicht je Lagermengeneinheit
    25.190 kg
    Inklusivzubehör
    Mehr Informationen

Details

  • Ermöglicht horizontale Richtungsänderungen der Kabelführung um 90°
  • Kabelschonende Führung
